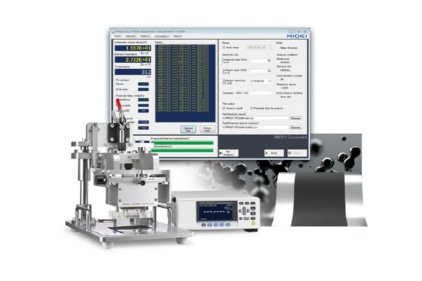

电极电阻测试系统RM2610

产品描述：
将锂电池（LIB）电极片的敷料层电阻和界面电阻数值化 将锂电池（LIB）电极片的敷料层电阻和界面电阻数值化

产品特点 产品参数 相关产品

产品特点

•将LIB正负电极片的电阻分离并数值化为敷料层电阻和界面电阻

•数值化后的敷料层电阻和界面电阻有助于改善和提高LIB
※ 集流体和敷料层的接触电阻
•可以检查LIB电极片的均匀性
•可以看出根据材料，结构和生产条件不同引起的敷料层电阻和界面电阻的变化



使用保养工具 RM9006 清洁电极

介绍使用“保养工具 RM9006”清洁电极探头的方法，使电极电阻测试系统 RM2610 的电极探头保持干净。

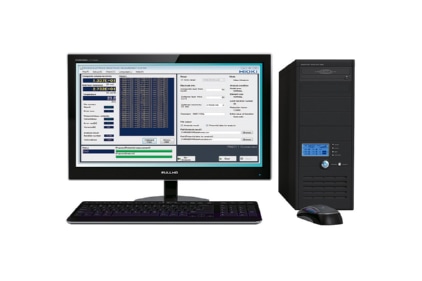

电极电阻测试软件RM2612的使用方法|Part1-4

相对于电极片材料（活性材料，导电助剂等），组成和涂覆条件的变化，将敷料层电阻，敷料层和集流体之间的界面电阻（接触电阻）数值化，介绍RM2610电极电阻测量系统的PC应用软件的功能。
1. USB连接
2. 敷料层电阻率单位的选择和更改
3. 接触检查打开时的测量
4. 使用先前的电位数据重新计算



电极电阻测试软件RM2612的使用方法|Part5-7

5. 运算结果、各种信息的文件输出
6. 在“电位测量”和“运算”的操作模式下进行处理
7. 测量条件的保存和读取



电极电阻测试软件RM2612的使用方法|Part8-10

8. 运算值负数显示时
9. 为了缩短工时
10. 发生接触错误仍然想运算时



电极电阻测试软件RM2612的使用方法|Part11

11. 应用软件的自动升级



产品参数


测量对象

锂电池的正极片和负极片

测量项目

敷料层体积电阻率[Ωcm]
敷料层和集流体之间的界面电阻（接触电阻）[Ωcm^2]

运算方法

基于有限体积法的电位分布反向推导

运算所需信息

● 敷料层厚度[μm] ( 单面)
● 集流体厚度[μm]
● 集流体体积电阻率[Ωcm]

测量时间

接触检查+电位分布测量：约30秒s
演算：约35秒 (PC需搭载CPU:Intel core i5-7200U)
※会由于测量对象、PC处理能力的差异，而造成测量时间的不同。

测量电流

1   μA   (最小)〜10 mA (最大)

探头数量

46根

推荐PC配置

CPU   ：4   线程以上
内存 ：推荐8 GB 以上( 需要空闲内存4 GB )
OS ：Windows7(64bit)，8(64bit)，10(64bit)

温度测量功能

测量测试治具周边的温度

附件

温度传感器Z2001×1，USB连接线×1，USB许可证密匙×1，探针检查板×1，电源线×1，使用说明书×1
