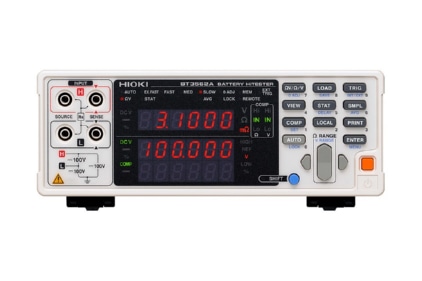

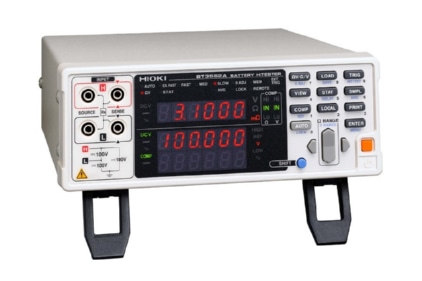

电池测试仪 BT3562A（BT3562替代型号）

产品描述：
用于测试xEV大型电池、100 V以下的中型电池组的测试用于测试xEV大型电池、100 V以下的中型电池组的测试

产品特点产品参数相关产品

产品特点

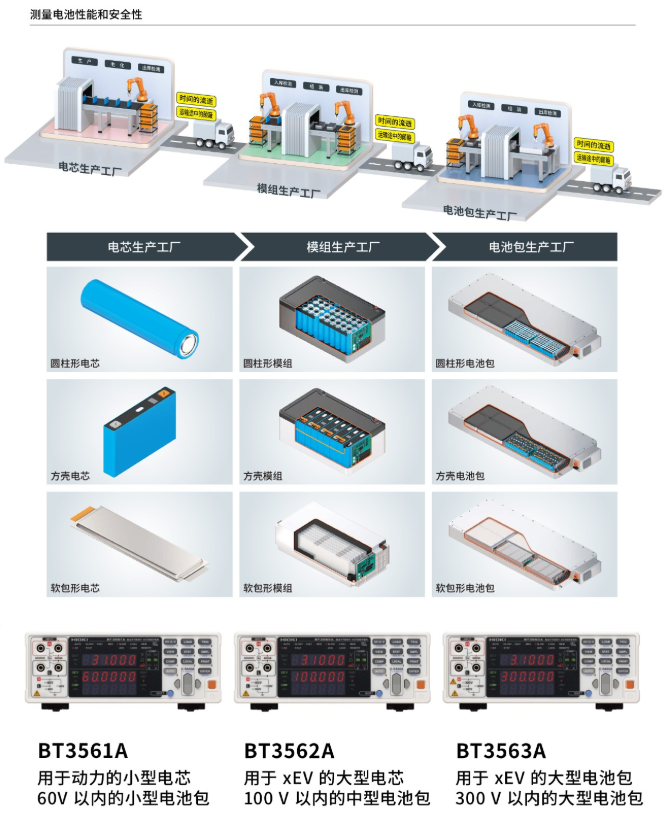

通过测量内阻（AC-IR）与开路电压（OCV）来确认电池的性能和安全性

通过测量内阻( AC-IR )和开路电压( OCV )，可以检查完成的电芯、模组和电池包的品质。在电芯生产工厂生产的电芯、通过出库检测后，被送到模组生产工厂。随着时间的流逝以及在运输途中的颠簸，会引起不良的发生。通过入库检测后，再集成电池模组或者电池包。

BT3561A

用于动力的小型电芯、60V以内的小型电池组

开放型电压测量量程: 6 V/60 V

内部阻抗测量量程: 30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ

BT3562A

用于测试xEV大型电芯、100 V以内的中型电池包

开放型电压测量量程: 6 V/60 V/100 V

内部阻抗测量量程：3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ

BT3563A

用于测试xEV大型电池包、300 V以内的中型电池包

开放型电压测量量程: 6 V/60 V/300 V

内部阻抗测量量程: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ

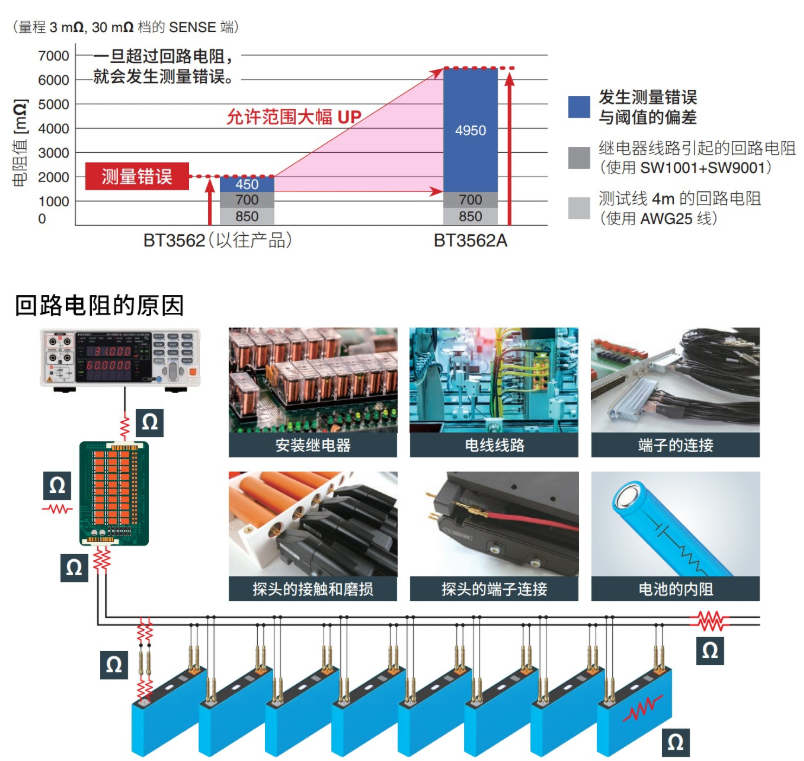

削减检测系统产线的构建成本・管理工时

通过提高允许范围所能解决的课题

· 继电器选择项的增加

· 可使用长测试线 *

· 可使用细测试线 *

· 减少探头的交换次数

使用继电器的多通道检测系统的构建变得非常简单。

工作中的系统的维保周期也变长，削减了管理工时。

* 30 m Ω 量程、往返距离 8 m 时，可以使用相当于 2.2 Ω 的 AWG29。

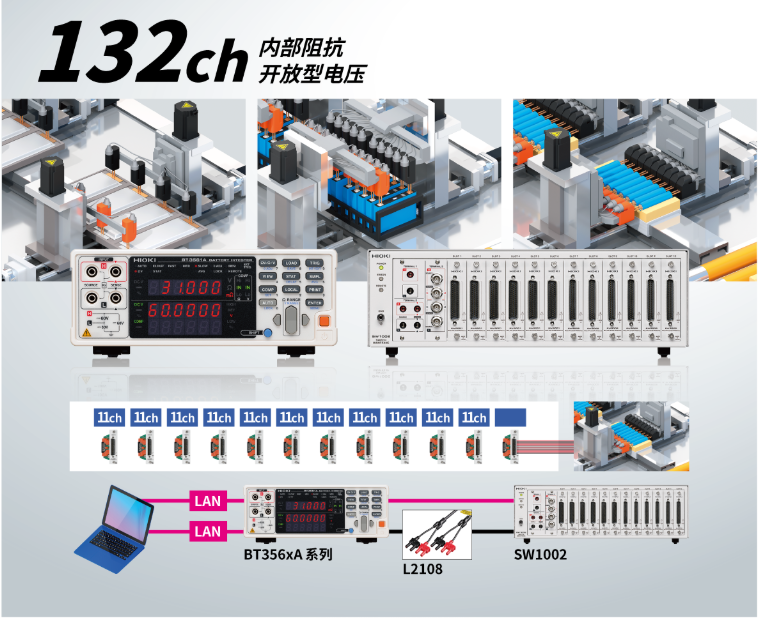

增加测量通道、自动切换

使用扫描模块机架 SW1001、SW1002，可增加测量通道数。

此外、「BT356xA 系列与 DM7276」、「BT4560 与 DM7276」等、2 种测量仪器可以组合控制进行扫描测量。

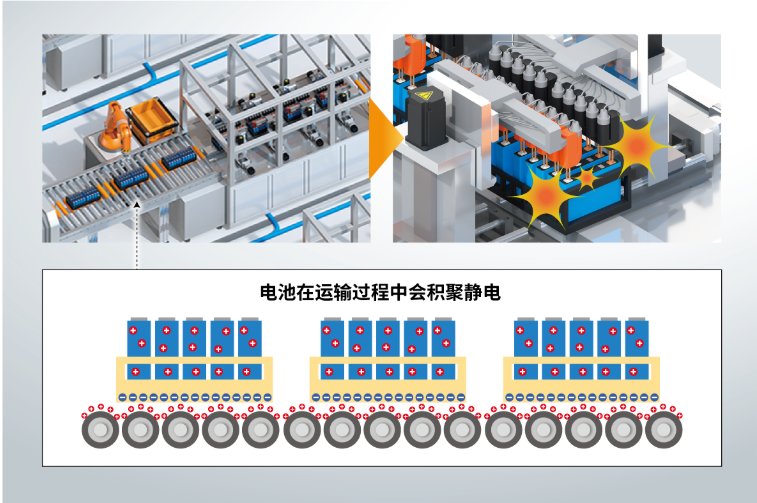

防止静电引起的测量仪器的故障

在生产线上，电池在传送带等上传输时会带电。电池与探头接触的话，会引起测量仪器带电、导致故障发生。

BT356xA 系列的设计可以允许接触 ±30 kV 的静电 *。防止由于静电而造成的故障，减少生产线的停机时间。

* ±30 kV IEC 61000-4-2 接触放电

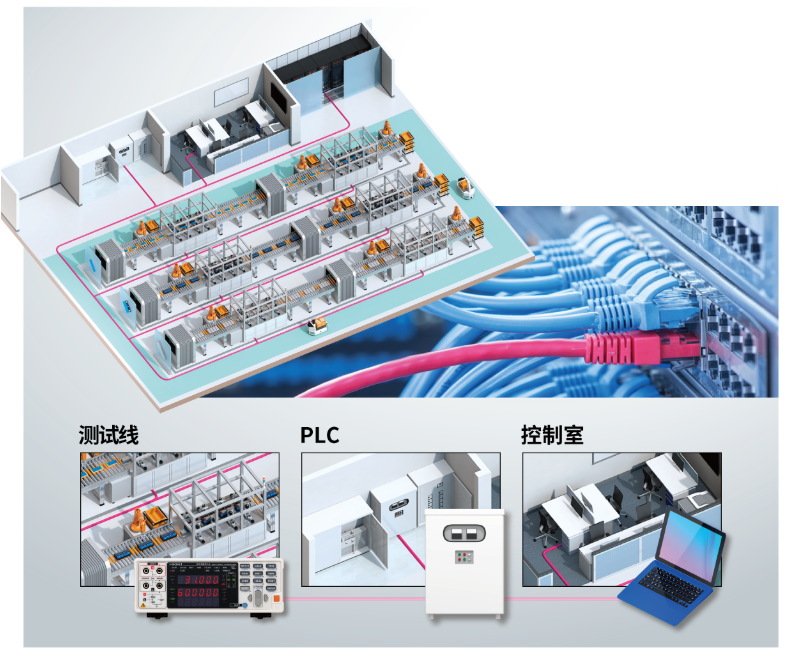

标配 LAN

BT356xA 系列标配 LAN 接口。与 PLC*2 控制系统的连接变得更为方便。因为能够使用较为容易入手的 LAN 网线，无论在系统搭建时、还是在维保时，都能实现成本的削减。此外，产品设计更具有抗干扰性和耐静电性，从而避免了系统故障。

*1: 最大 30 m

*2: Programmable Logic Controller, 自动控制系统

产品参数

阻抗测量量程	3 mΩ（最大显示: 3.1000 mΩ, 分辨率: 0.1 μΩ, 测试电流: 100 mA） 30 mΩ（最大显示: 31.000 mΩ, 分辨率: 1 μΩ, 测试电流: 100 mA） 300 mΩ（最大显示: 310.00 mΩ, 分辨率: 10 μΩ, 测试电流: 10 mA） 3 Ω（最大显示: 3.1000 Ω, 分辨率: 100 μΩ, 测试电流: 1 mA） 30 Ω（最大显示: 31.000 Ω, 分辨率: 1 mΩ, 测试电流: 100 μA） 300 Ω（最大显示: 310.00 Ω, 分辨率: 10 mΩ, 测试电流: 10 μA） 3 kΩ（最大显示: 3.1000 kΩ, 分辨率: 100 mΩ, 测试电流: 10 μA）测试代表精度: ±0.5% rdg ±10 dgt（3 mΩレンジ）, ±0.5% rdg ±5 dgt（30 mΩ量程以上）测试电流频率: 1 kHz ±0.2 Hz 测量方法交流4端子法
电压测量量程	6 V（最大显示: 6.00000 V, 分辨率: 10 μV） 60 V（最大显示: 60.0000 V, 分辨率: 100 μV） 100 V（最大显示: 100.000 V, 分辨率: 1 mV）测试代表精度: ±0.01% rdg ±3 dgt
测量应答时间	10 ms
采样时间	Ω或V (60 Hz): 4 ms (EX.FAST), 12 ms (FAST), 35 ms (MEDIUM), 150 ms (SLOW) ΩV (60 Hz): 8 ms (EX.FAST), 24 ms (FAST), 70 ms (MEDIUM), 253 ms (SLOW) Ω或V (50 Hz): 4 ms (EX.FAST), 12 ms (FAST), 42 ms (MEDIUM), 157 ms (SLOW) ΩV (50 Hz): 8 ms (EX.FAST), 24 ms (FAST), 84 ms (MEDIUM), 259 ms (SLOW)
功能	联系检查功能, 调零功能, 脉冲测量功能, 比较器功能 (Hi/ IN/ Lo), 统计运算功能 (最大30,000组数据), 延迟功能, 平均功能, 设置保存功能 (面板保存) , 存储功能, LabVIEW®驱动对应

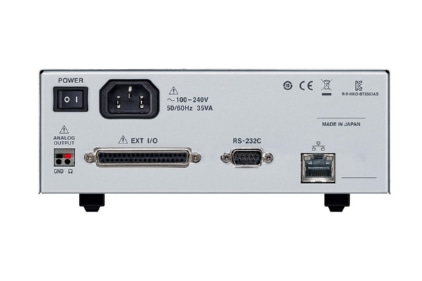

接口	LAN (TCP/IP, 10BASE-T/100BASE-TX) RS-232C (最大38.4 kbps, 打印机I/F兼用) EXT I/O (37-pin Handler interface) 模拟输出 (DC 0 V〜3.1 V)
电源	AC 100 V 〜 AC 240 V, 50 Hz/60 Hz, 35 VA max.
尺寸・重量	215W × 80H × 295D mm, 2.4 kg
附件	使用说明书 ×1, 电源线×1, 使用上的注意事项 ×1
