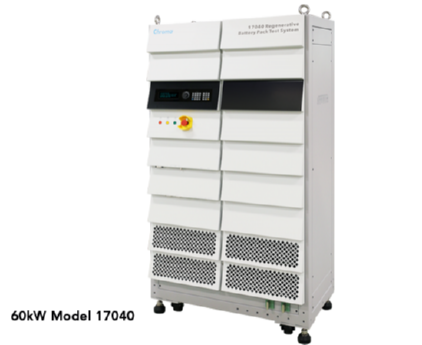

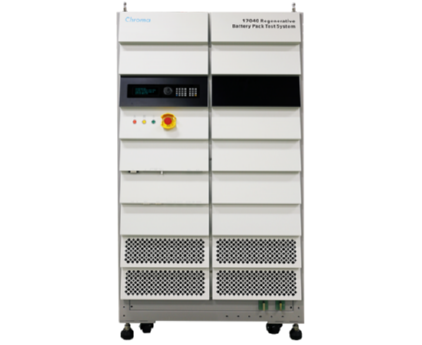

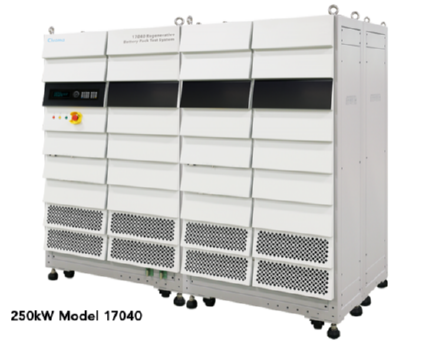

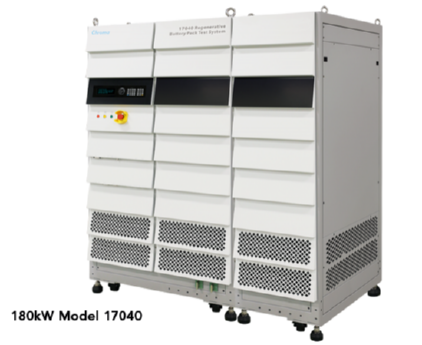

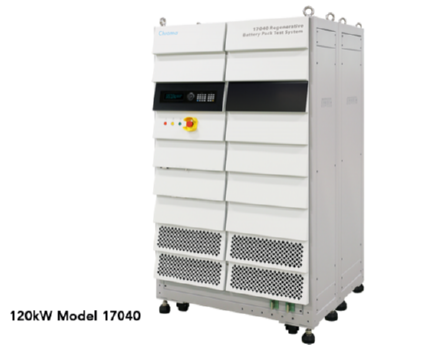

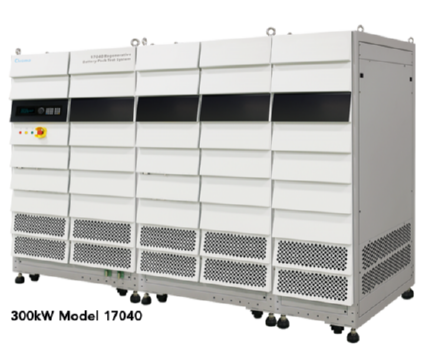

能源回收式电池模组测试系统 Model 17040

产品描述：
Chroma 17040电池模块测试系统是专为高功率二次电池组测试而开发的高精密充放电设备，具有能源回收功能，可节省放电过程所消耗的大量电能，即使动态充放电，也能确保电网端维持稳定，不致因谐波污染影响其他设备。并将电池组放电产生的电能回收到电网再利用，解决传统的设备放电能量虚耗，以及空间热处理不易的问题，符合环保需求。

产品特点 产品参数 相关产品

产品特点

产品特色

  • 可符合动力电池国际标准测试：IEC, ISO, UL, GB/T 等

  • 具备电池放电能量回收再利用功能(Eff. >90%, PF >0.95, I_THD <5%)

  • 具有电压/电流多文件位自动切换功能

  • 高精准度电流/电压量测

    • ±(0.05% rdg + 0.05% F.S.)

    • ±(0.02% rdg + 0.02% F.S.)

  • 电流爬升率(10%~90%)

    • 1ms (<300kW)

    • 10ms (300~600kW)

  • 动态(电流/功率)工况模拟测试：NEDC, FUDS, HPPC 等

  • 具备信道并联功能

  • 报表数据分析功能

  • 支持断电复归测试功能

  • 测试异常自动保护功能

  • 电池仿真器功能(选配)

  • 高功率检测设备

    • 电压范围：60 ~ 1000V

    • 电流范围：0 ~ 1500A

    • 功率范围：0 ~ 600kW

  • 客制化整合功能

    • 整合温控箱

    • BMS数据读取判断

    • 多信道电压/温度采集


应用领域

  • 动力电池模块

  • 储能电池系统

  • 马达驱动器

  • 储能电源控制系统



安全 - 强化风险管控

  • 可将测试条件及截止/保护条件，直接加载到充放电机执行，透过内部软件/硬件达到多层保护功能

  • 可整合外部硬件取得各项实时监控参数，如BMS、Data Logger、Chamber、I/O讯号，达到告警/截止/断电保护功能

  • 透过BMS通讯读值与Data Logger的量测，能监控电池包中的各项电压/温度值，并可依照设定值进行实时判断与保护动作

  • 内建多项告警/保护模式：OVP, UVP, OTP, WIR_LOSS, CAL_ERR,      POW_ERR, RM



提升产品质量

  • 高频取样量测技术：取样率50kHz, 确保动态量测精度

  • 电压精度：±(0.02% of rdg. ± 0.02% of F.S.)

  • 电流精度：±(0.05% of rdg. ± 0.05% of r.n.g.)

  • 快速响应测试技术：电流切换时间5ms(-90% to 90%)，适用于多种测试应用需求

  • 自动电压/电流文件位切换功能：可分为多个档位，随着大电流或小电流的动态变化过程，自动调整正确档位，达到量测精度之优化

  • 支持动态工况仿真(Waveform)测试功能，仿真实际行车路况之电流或功率状态，支持NEDC、FUDS、HPPC等法规测试标准

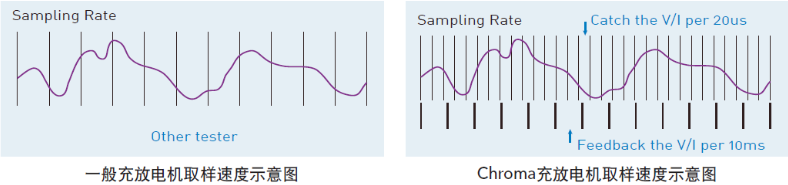

高频取样量测技术

一般电池充放电机，直接使用软件读取电流值作电量计算，然而软件的数据读取速度有限制，将造成动态电流的容量计算误差过大。Chroma藉由提高V/I取样率，并透过两次积分法，提供更佳精准的容量计算，电流变化时的数据不遗漏，不受数据传输速率影响。

  • V/I 取样率50kHz (每20μs      取样一点)

  • 分段积分模式运算：对 I 积分 – 电容量 ; 对 V x I 积分 – 能量

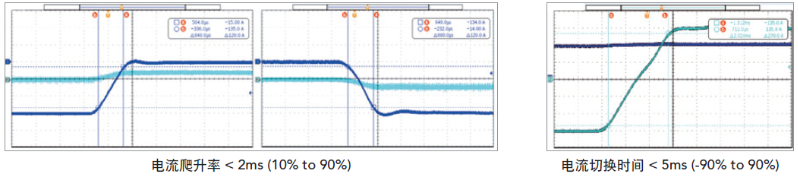

快速响应测试技术

在电流快速响应的同时，可达到优化的充放电模式转换控制，避免测试过程损伤到待测物。

  • Current Ripple Noise <0.5%, Overshoot <1%

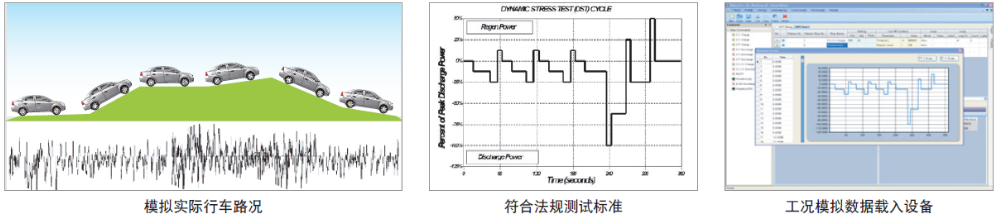

动态工况仿真功能

电池组的使用方式都是快速与不规则的电流充放电变动状态，透过工况模拟，电池组的使用状态才能真实的反应在电池上。

  • 仿真电池实际使用的动态充放电波形，在此动态电流模式下(Waveform)，最大放电与最大充电电流变换时间仅需要5ms

  • 工步可设定读取指定计算机内存放电流/功率波形的Excel档案

  • 每通道可储存720000点，进行长时间动态测试

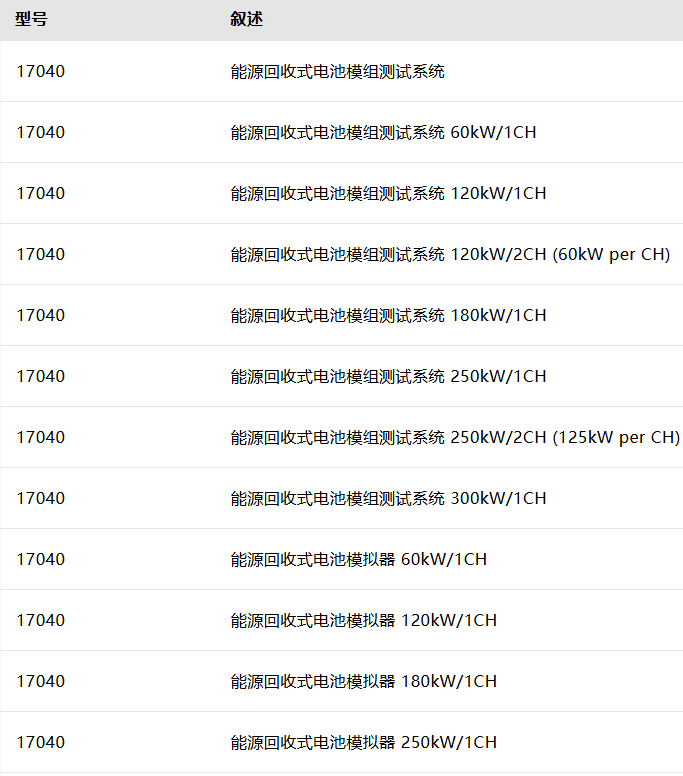

产品参数
