]充放电系统控制器 PFX2500系列_电池测试设备_通用测试仪器_产品中心

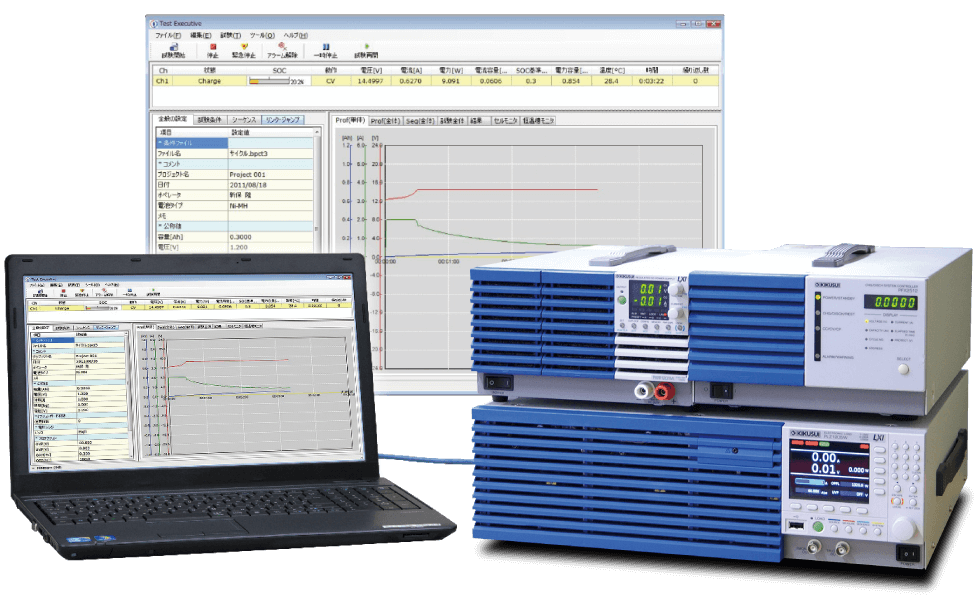

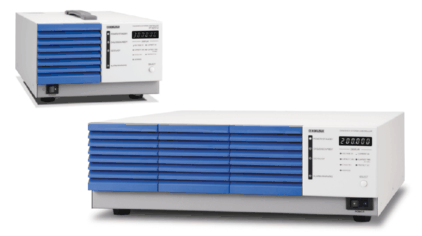

充放电系统控制器PFX2512、PFX2532是为对被试品( 充电电池等蓄电元件) 的特性进行评价，与本公司制造的直流电源和电子负载装置进行组合，对电池等的充放电电压/ 电流进行高精度测定的充放电控制专用控制器。通过组合直流电源和电子负载装置，能够支持高性能、大功率、宽量程额定值的评价试验。试验的执行利用专用应用软件进行。依靠多重保护功能，还能够支持长时间的连续试验及与恒温槽的同步试验。并且，利用充实的图表功能，还能够轻松地进行数据编辑。

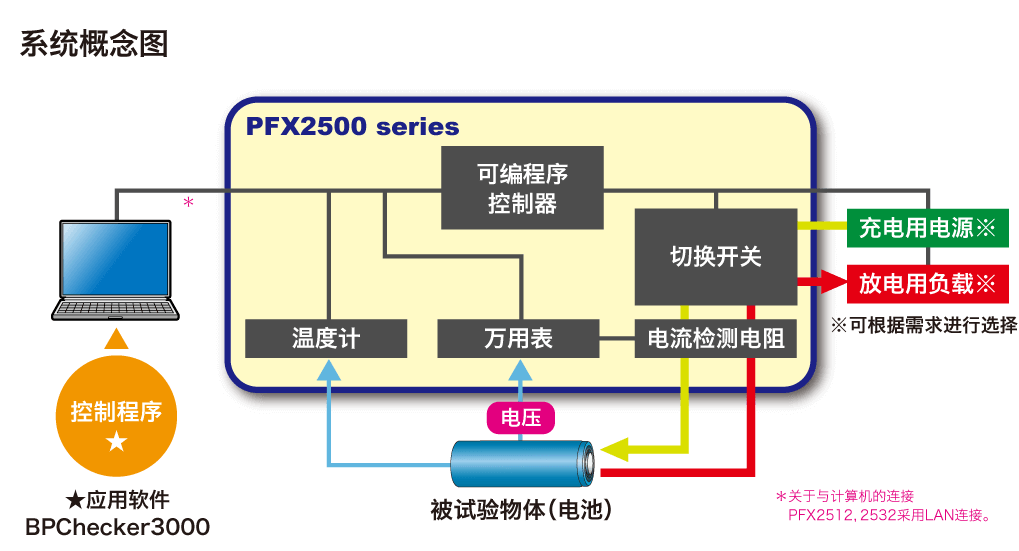

将复杂的系统集约于１台

PFX2512、2532 将电池评价所需的系统集约于1 台。并且，可根据需求组合选择本公司制造的直流电源（充电用）及电子负载装置（放电用）等通用品，因而自由度较高，可支持大范围的额定值。通过选择符合希望的充放电试验条件的装置，还可抑制设备采用成本。

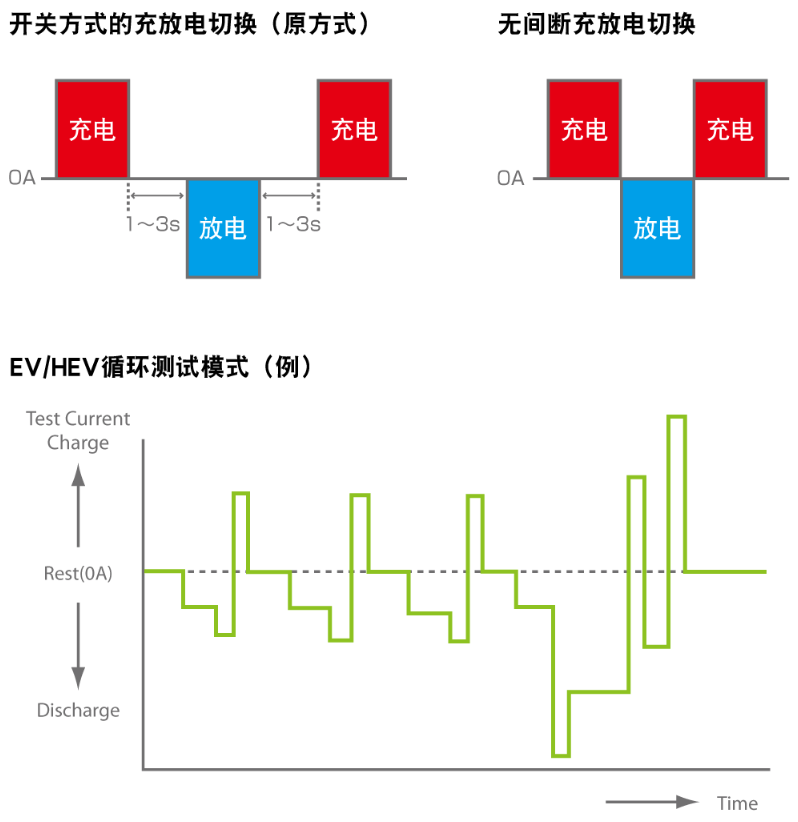

通过实现无间断充放电，也可支持规格试验模式

以往在电源装置与电子负载装置之间进行切换需要一定时间。PFX2512、2532 可同时对电源装置及电子负载装置进行控制，因而可实现无间断的充放电切换（无间断充放电）。因此，不只是电动汽车及混合动力车，例如对电动摩托车及电动助力自行车等进行反复不间歇充放电，以及用于电力峰值转移的无间断电源等，可支持进行对此类复杂用途进行再现的特性试验，连续进行IEC62660 规格等充放电的规格试验模式也可支持。

设置简单

设置可由用户进行。只要是支持 PFX2512、2532 组合的机型，便可设置已有的直流电源及电子负载装置加以利用，能够以低成本构筑起试验系统。※ 详细内容请参照第 5 页的系统构成及第 18 页的组合对应机型及备品一览。

定电流（CC）/定电压（CV）控制

通过采用数字定电流（CC）/ 定电压（CV）控制方式，能够将因系统构成装置（直流电源 / 电子负载装置）不同造成的定电流（CC）/ 定电压（CV）的设定精度及漂移特性的差异降至 Min，实现高精度的试验。系统构成后无需任何调节作业。

实现高精度测量

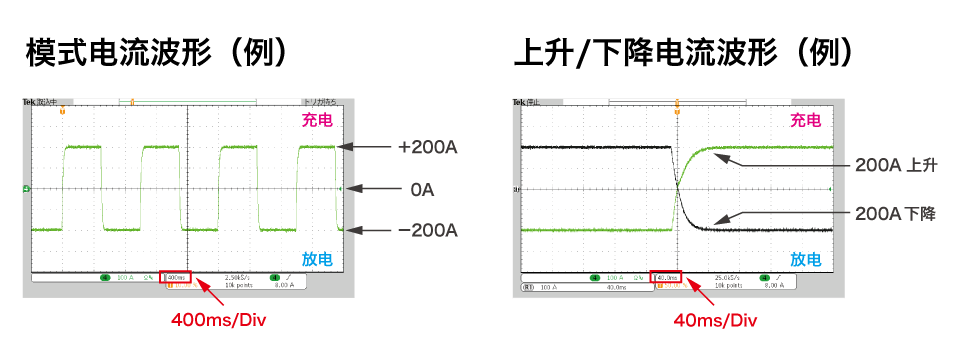

内置高精度测量电路。可对电池电压及充放电电流进行高精度检测。（电压测量：100 μV 分辨率、电流测量：100μA 分辨率、经过时间测定：月误差30 秒以内（10 ppm 以内））并且，即使对于难以捕捉的脉冲电流，也可测定真实的电能及累计容量。

放心的保护功能

硬件主体及软件具备过充电及过放电等的保护功能。控制器主体中内置路径开关（负载开关）。路径开关具有使被试品（电池）与直流电源 / 电子负载装置切实连接的功能，以及检测到异常时迅速切断直流电源 / 电子负载装置的高速切断功能。并且，利用感振传感器，可在充放电试验中发生灾害等时，探测到大幅的晃动和冲击，从而切断输出，防止连接的装置及被试品（电池）受到损伤。

产品参数

定格出力

		PFX2512	PFX2532
输出数		1 ch	1 ch
充电电流范围*1		0.000A〜50.000A	0.000A〜200.000A
充电电压范围*1	60V量程	0.000V〜60.000V	0.000V〜60.000V
充电电压范围*1	6V量程	0.000V〜6.000V	0.000V〜6.000V
放电电流范围*1		0.000A〜50.000A	0.000A〜200.000A
放电电压范围12	60V量程	0.000V〜60.000V	0.000V〜60.000V
放电电压范围12	6V量程	0.000V〜6.000V	0.000V〜6.000V
