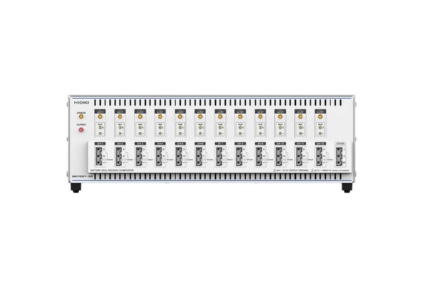

电芯模拟仿真系统SS7081-50

产品描述：
简单准确地实现BMS（电池管理系统）的功能测试环境解决了常规BMS功能评估环境中的各种问题。以12通道/台模拟每个通道的电芯动作，与使用实际电池和单个电源的评估环境相比，它更易于构建安全且高度准确的评估环境。而且，可以通过高精度的电压和电流测量来精确测试BMS功能。

产品特点产品参数相关产品

产品特点

•集电源、电子负载、DMM功能于一体

•12通道/台，模拟每个通道的电芯动作
•可搭建串联1000V的大型模块环境
•两象限输出电压，电池平衡在-1A~1A
•高精度电压输出，高精度电压/电流测量
•100μA量程测量微小电流（BMS的暗电流，电芯平衡电路泄漏电流）

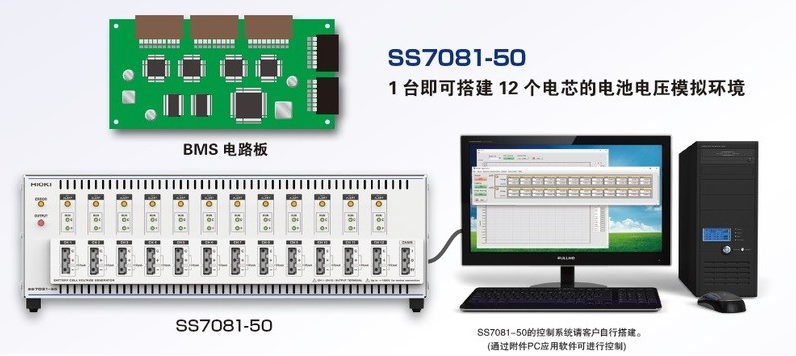

轻松构建BMS功能评估环境

● 集成电源，电子负载和DMM功能的12通道电池电压发生器
● 通过简单的配置实现BMS功能检查环境的构建，从而降低成本和提高生产效率

与实物电池或独立电源相比更安全地构筑模拟环境

● 12ch/台，每个通道可模拟电芯的动作
● 可搭建串联1000V的大型模块环境(5 V/ch×200 ch=1000 V)
● 可模拟电芯的异常状态，而实物电池则有可能有起火的危险

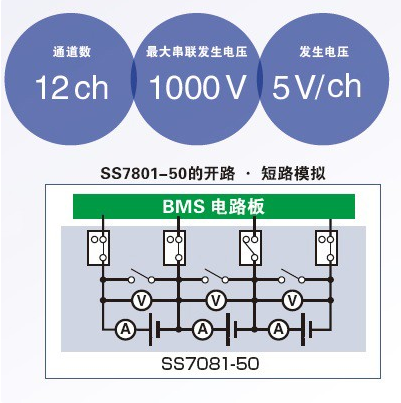

● 可模拟通道和BMS间的断线情况
● 电芯的短路模拟

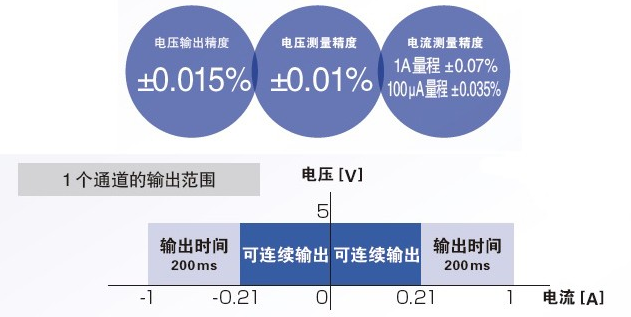

高精度、高精度的输出/测量

● 以高精度电压输出模拟电芯动作
● 2象限的输出电压 −1 A～1 A 的电芯平衡
● 高精度的电压、电流测量
● 100μA量程测量微小电流
(BMS的暗电流、电芯平衡电路的泄漏电流)

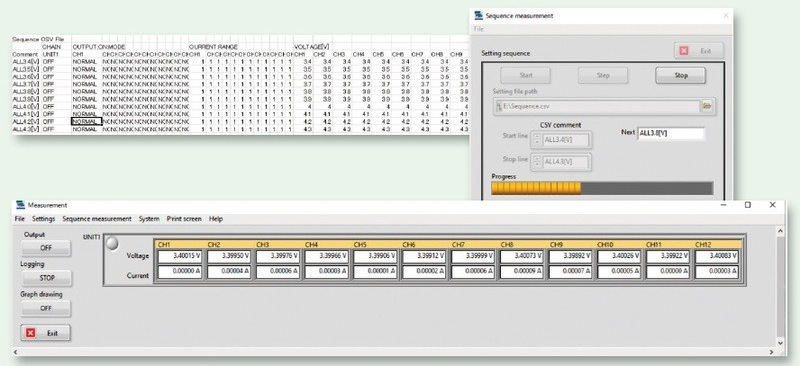

通过附带的PC应用软件使评估变得简单

● 可控制10台SS7081-50
● 可对想再现的模拟状态进行时序设置，从而实现自动化测试
● 模拟电池充放电特性（※）
● 模拟根据电池内部阻抗的瞬态响应（※）
※ … 使用条件：SS7081-50主机、配套PC软件应在 2.50 以上

产品参数

通道数	12ch
串联	串联输出电压不超过1000V 可与主机串联连接
输出范围	直流电压: 0.0000 V〜5.0250 V (所有通道独立) 输出电流: ±1.00000 A (所有通道独立)
测试范围	直流电压: -0.00100 V〜5.10000 V 直流电流（2档量程）： ±1.20000 A (1 A量程), ±120.0000 μA (100 μA量程)
积分时间	1PLC (50 Hz时20 ms, 60 Hz时 16.7 ms) × 平滑化设置次数
电压输出精度	±0.0150% of setting ±500 μV
电压测量精度	±0.0100% of reading ±100 μV
电流测量精度	1A量程： ±0.0700% of reading ±100 μA 100μA量程：±0.0350% of reading ±10 nA
接口	LAN
电源	宽电源(AC 100 V〜240 V), 50 Hz/60 Hz
体积及重量	430W × 132H × 483D mm, 10.3 kg
附件	使用说明书×1，电源线×1，机架框×1，PC 应用光盘×1（应用范围参考软件参数）
