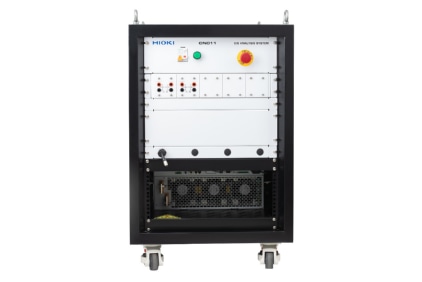

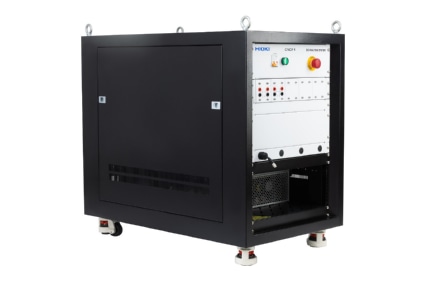

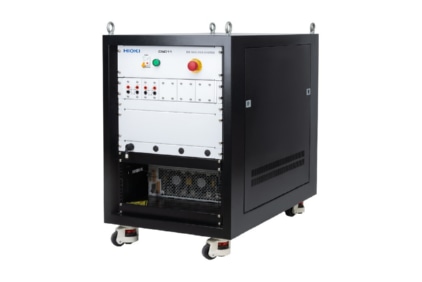

EIS分析系统CN011

产品描述：
致力于解决行业内动态阻抗谱测试痛点问题，提供真实、可信、稳定、兼容的动态阻抗测试平台

产品特点产品参数相关产品

产品特点

用于测量水电解槽和燃料电池的EIS分析系统 ALDAS-H

HIOKI日置提供用于评估水电解槽和燃料电池的革命性测量解决方案 ALDAS-H。
ALDAS方法可以测量电池和电池组的阻抗，并记录被测物在大电流运行时阻抗值的变化。

产品特点

CN011基于燃料电池电堆、电解槽、锂电池包液流电池等的动态阻抗测试需求设计开发，提供准确可信的交流内阻数

据及奈奎斯特曲线。

①高精度可溯源

可稳定测量0.1mΩ的单电芯。可提供国标可溯源测量值（出厂选件）。

②多通道测试

可拓展多通道方案，可以覆盖多节电芯的同步扫频测试需求，便于掌握处于不同位置的电芯的阻抗情况。

③扫频范围广

CN011系统的信号采集单元由一台设备完成同步测试。可满足0.01Hz~20kHz的扫频范围。

④信号抗噪技术强

通过HIOKI独有的信号处理技术抑制干扰信号，极大地提高了CN011系统的静态测试精度。

⑤测量范围宽广

CN011系统的信号发生和信号采集功能由波形记录仪的不同模块完成，模块通道间绝缘且满足1000V的测试。

⑥数据解析回路拟合

在保证CN011系统测量精度的的同时，可对测量所得数据进行分析统计，配套等效回路拟合软件可对燃料电池的等效回路进行拟合。

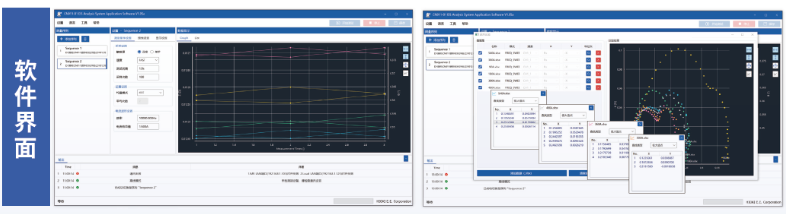

软件功能

提供多种测试模式（频率扫描模式，实时间隔模式，AC电流扫描模式）

· 可自由创建测试序列，实现不同条件设置的快速切换

· 提供实时监视，实时绘图功能

· 测试结果可生成标准模板的xls文件

· 多次测量时间

· 内阻等效回路分析，DRT弛豫时间分布分析功能

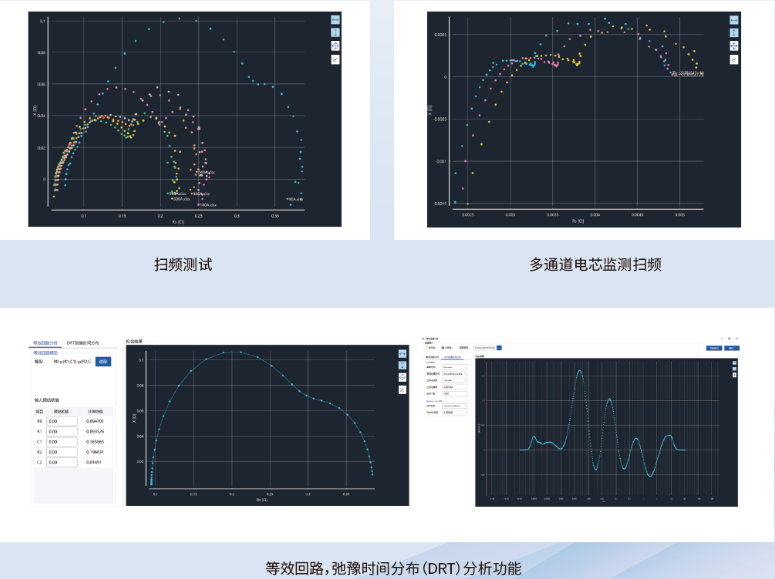

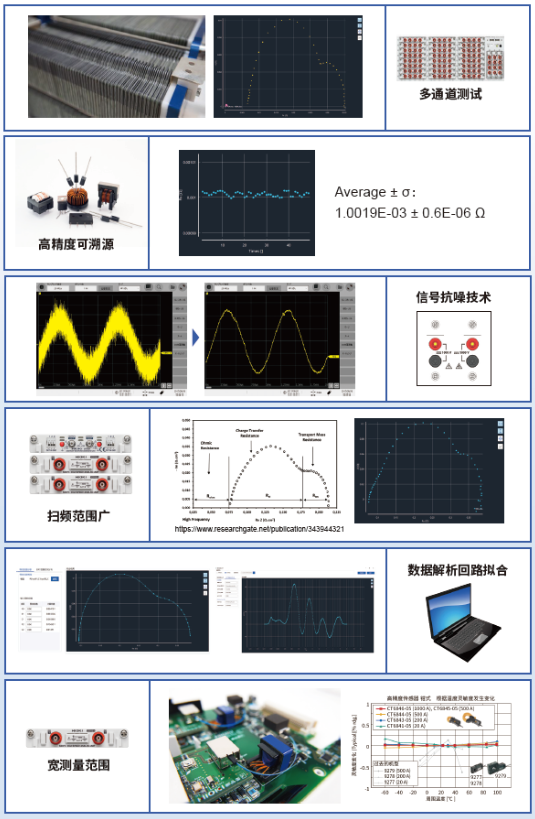

实测数据

扫频测试

多通道电芯监测扫频

等效回路，弛豫时间分布（DRT）分析功能

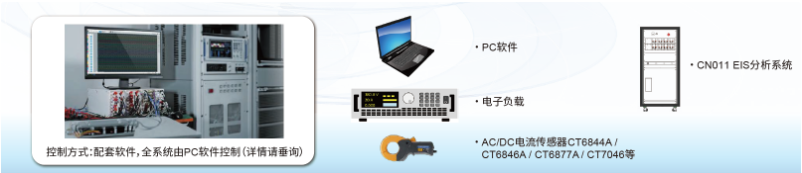

测试系统架构

控制方式：配套软件，全系统由PC软件控制（详情请垂询）

产品参数

信号输入	测试通道数		MAX 50ch
	输入电压范围		MAX 1000V*1
	输入电流范围		MAX 8000A*2
	采样率		1MS/s
	频带		DC~100kHz
	LPF		5/50/500/5 k/50 k/500 kHz
	分辨率		1/32000 of range(16bit)
阻抗测量	激励电流精度		0.025%+0.025%F.S.
	频率精度		1us+20ppm
	阻抗测试范围		0.1mΩ~10Ω
	测试频率范围		0.01Hz~20kHz
	测试时间*3			FAST	MEDIUM	SLOW
			单步	2.5 s	4.0 s	7.0 s
			整体	150 s	300 s	700 s	0.1Hz~10kHz 50point
	测试精度	电压	max±0.3%f.s.
		电流	max±0.02%rdg±0.007%f.s.*4
		阻抗	1%*5
