产品描述：

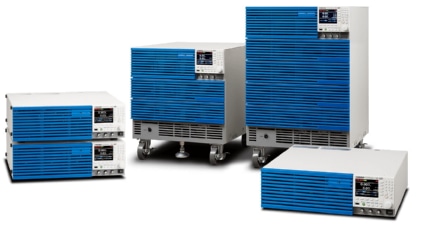

PLZ-5WH2系列是以高度的可靠性和安全性为基础设计而成的高电压、多功能、大功率直流电子负载。产品覆盖广泛，从1kW 的台式机型到由一个套件构成的20kW高电压大功率机型一应俱全。可根据负载选择适合的容量。配备了稳定而且能够实现快速响应的电流控制电路，可以高速实施负载模拟。并且，电流设定精度高，具有足够的设定分辨率。

产品特点产品参数相关产品

产品特点

大容量电源/大容量蓄电池，例如用于评估！

忠实模仿被测试负载特性实现正确的性能评估！

PLZ-5WH2 系列是以高可靠性与高安全性为本而设计的高压，多功能，大功率直流电子负载。具备有从1kW 的台式试验机种到单台就可以实现20kW 的高压大功率的宽范围机型。可以根据不同的需要选择不同的功率。采用快速响应的电流控制电路，可以实现负载的高速仿真。

同时，采用高精度的电流设计，具有充分的电流设定分辨率。界面采用彩色液晶（LCD），具有良好的分辨度。标准装备有LAN，USB，RS232C 通讯接口，可以容易的组建各种检查系统。

动作模式

PLZ-5WH2 系列有以下五种运行模式。在 +CV 模式以外的运行模式中，还可以设置 “UVPL *“来控制电流，使电压不会因电流过大而低于 UVP 设置值，以及设置 “UVPT “来关闭负载。 *UVPL “是 PLZ-5W 系列的 “+CV 模式”。

任意IV 特性（ARB）模式

在任意IV 特性（ARB）模式下，登记多个IV 特性上任意点（电压与电流值组合）就可以设置任意的IV 特性。任意点可登记3 点～ 100 点。在点与点之间直线补偿。Min 电压值（0.00V）与电流值（0.00A）， Max 电压值（1010.00V）固定不变。

电流上升至额定电流的时间为 20 A/µs。支持在电源评估中日益重要的高速瞬态响应测试。如果是 PLZ20005WH2

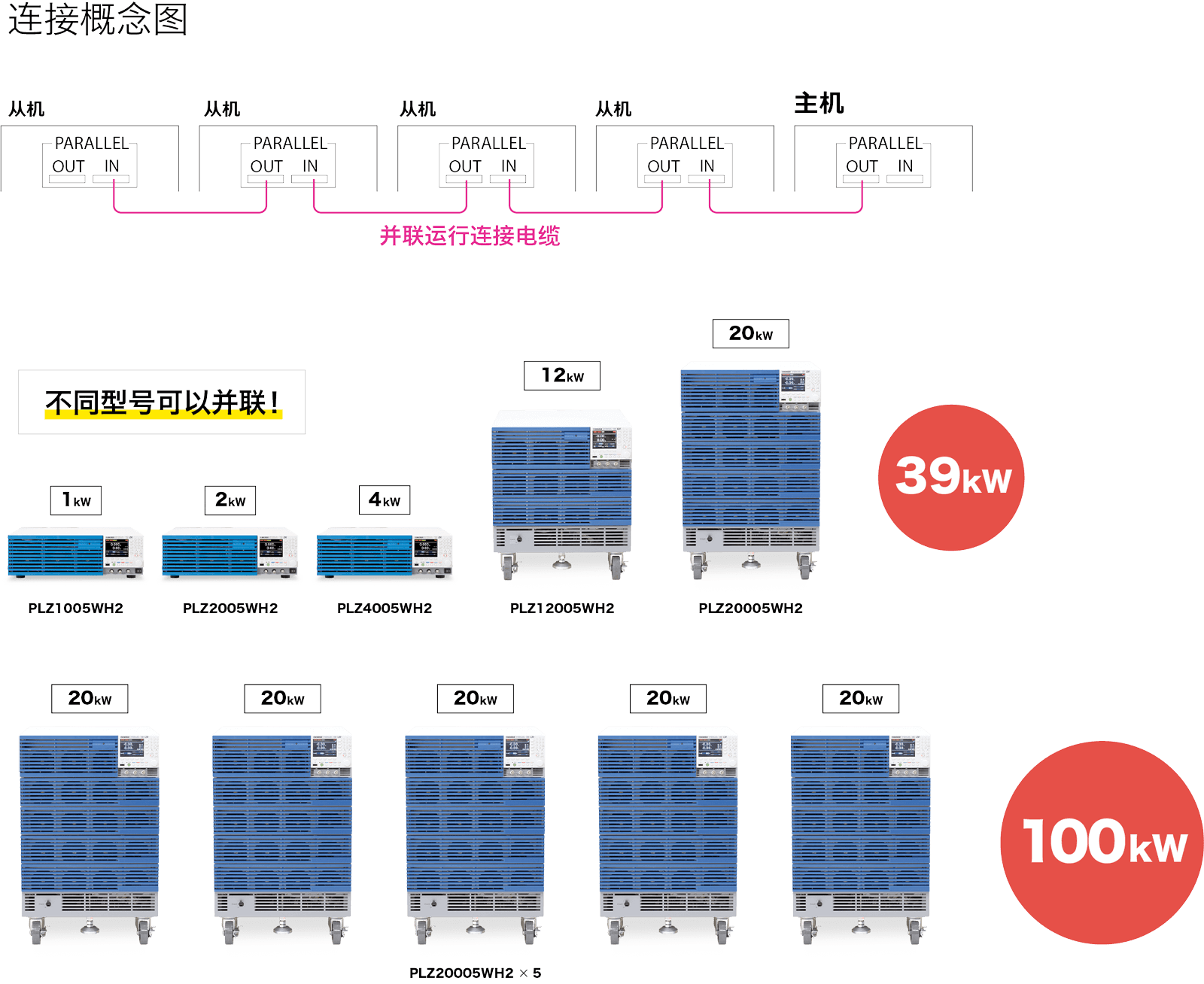

可通过一根并行操作电缆连接并行操作 *！灵活的 “大容量”，不同型号最多 5 台！(最大 100 kW，2000 A） *需要在型号之间进行连接；12 kW/20 kW 型号标配；1 kW/2 kW/4 kW 型号可选。

动作电压范围为 10V 〜 1000V。电流开始流动的 Min 工作电压为 1.5V。

LAN (LXI)/USB/RS232C 标准接口 *GPIB（可选）

可以从计算机、智能手机、平板电脑的 WEB 浏览器访问PLZ-5WH2 系列内嵌的WEB 服务器，进行控制及监视。

可按照系统灵活对应。加载和停止加载动作除了一般操作之外, 还可选择如下操作。

电源开通时以加载状态启动
显示加载时间
过一定时间之后停止加载
继电器等外部信号引起加载或停止加载
通过指定条件卸载（截断功能）
脉冲功能

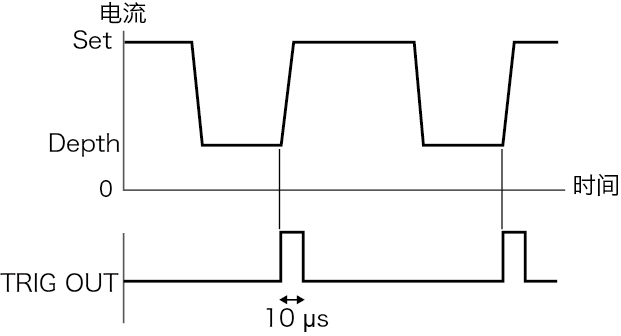

重复执行2 个设定值的动作称为“脉冲功能”。适用于大功率电源的过渡响应特性试验以及蓄电池的脉冲放电试验。脉冲工作时，从前面板的TRIG OUT 连接器会输出触发器信号。不管加载／卸载均可设定。在CC 模式及CR 模式下工作。脉冲幅值可用数值或负载设定值的相对比率进行设置。
