产品描述:

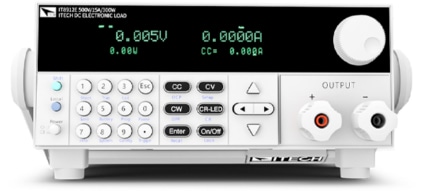

IT8912E为LED测试专用电子负载,应用于仿真不同特性的LED灯,采用硬件电路实现CR-LED模式,具有可调频率、占空比PWM调光输出口,应用于LED驱动电源的调光测试中。该系列的I-pp/I-max量测功能可以测试LED恒流源的电流脉动及开启瞬间的浪涌电流。该系列的电压/电流测量速度可达50kHz,提供CR-LED/CC/CV+CC/CR/CW等工作模式,内置USB/RS232通讯接口,具有宽广的应用范围,尤其在LED领域的测试中具有优势。
♦ 高达20kHz的CC动态模式
♦ 电压/电流测量速度可高达50kHz
♦ 提供CR-LED/CC/CV+CC/CR/CW等工作模式
♦ CR-LED模式,提供PWM-LED Driver测试方案
♦ 简单的可编程参数设定,可应用于仿真不同特性的LED灯
♦ 可根据测试参数的设定规格高/低限制,自动判定测试结果是否有超出设定规格
♦ 可调频率、占空比PWM调光输出口
♦ I-pp/I-max量测功能可以测试LED恒流源的电流脉动及开启瞬间的浪涌电流
♦ 内置USB/RS232通讯接口

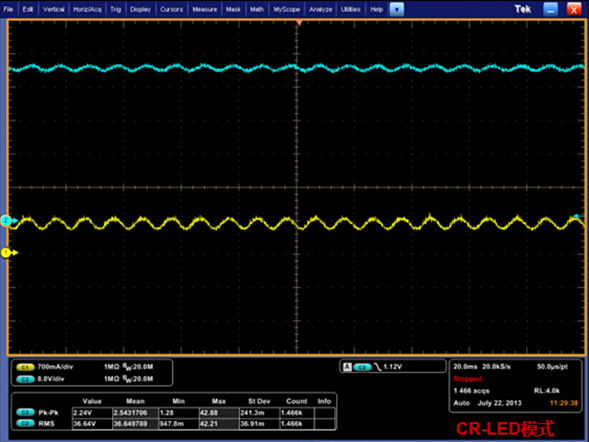

CR-LED模式
IT8912E的CR-LED模式专用于LED驱动电源的测试,只需要设定LED驱动的工作电压、电流及系数,即可测得LED驱动的真实输出参数。CR-LED模式采用纯硬件的电路设计,提高CR模式控制回路的速度和稳定性,从而解决LED驱动测试中电压、电流抖动的问题。
