产品描述：

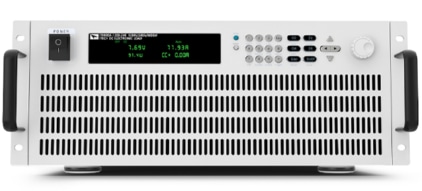

IT8900A/E系列高功率密度大功率直流电子负载，具有150V、600V、1200V三种电压范围，单机功率从2kW到 54kW。较宽的电压电流范围，单机柜电流可达2400A。通过主从并联，功率可扩展到600kW。高功率密度，6kW仅4u高度。多达8种工作模式，具有较快的环路响应和电流上升、下降速度，另有动态模式、OCP、OPP测试、自动测试及电池测试功能。内置CAN、LAN、GPIB、USB、RS232和模拟量接口等，并具有多种保护功能，可应用于动力电池的放电、直流充电桩、车载充电机（obc）、燃料电池堆、功率电子及其他电力电子产品的测试使用。

产品特点产品参数相关产品

产品特点

♦ 单机输入功率：2-54kW
♦ 电压范围 : 150V、600V、1200V
♦ 电流范围：4u模组可达600A（24u机柜可达2400A）

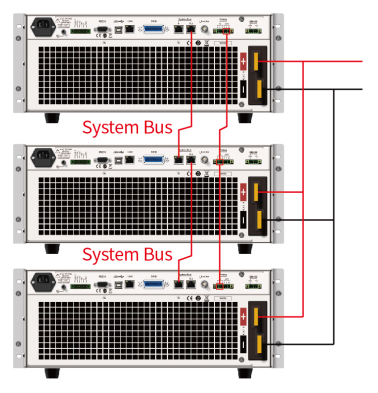

♦ 主/从并联控制，功率扩展至600kW
♦ 提供多种工作模式：CC、CV、CR、CP、CC+CV、CV+CR、CR+CC、CP+CC  *1
♦ 瞬间过功率加载能力  *3
♦ CV环路速度可调，匹配不同电源

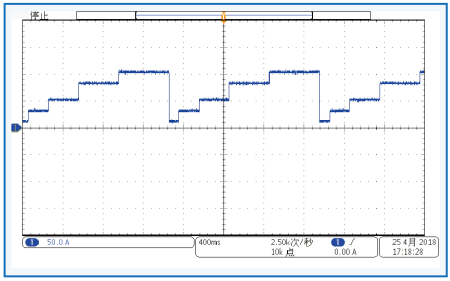

♦ 30kHz高速动态模式  *2，可调电流上升和下降沿
♦ 500kHz高速电压、电流采样率
♦ 时间量测、电池放电测试功能
♦ 短路模拟，自动测试功能
♦ 软开机、软关机，防止on/off时的电压波动
♦ 时序控制list编程
♦ I-monitor监控功能

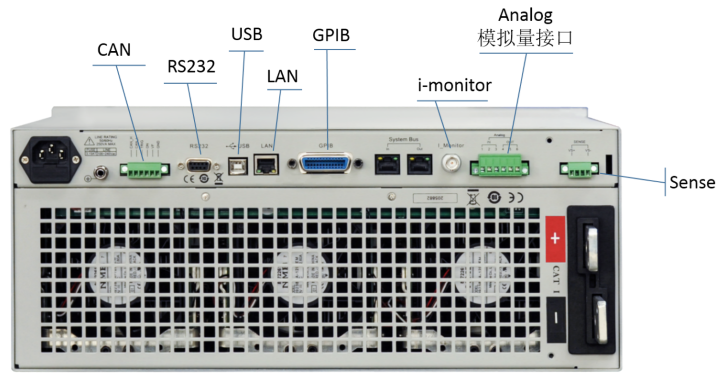

♦ 内置LAN、USB、RS232、GPIB、CAN、外部模拟量控制接口
♦ OCP/OPP测试功能
♦ 高准确度的电压及电流量测
♦ 保护功能：过电压、过电流、过功率、过热、电流振荡保护、限电流、限功率、风扇堵转保护、反向告警等
♦ 断电保持记忆功能，记忆容量100组

♦ 独立主机控制，便于维护安装。

应用范围

♦ 直流充电桩、车载充电机、功率电子等测试
♦ 保险丝、继电器的老化测试

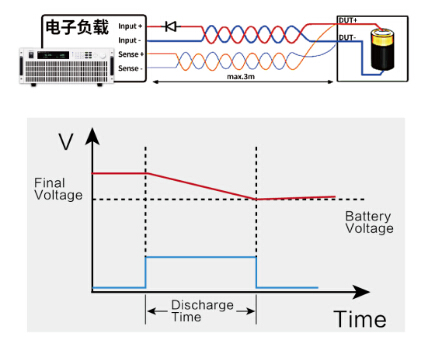

♦ 动力电池、铅蓄电池、燃料电池的放电测试
♦ 智能制造、工业电机的安全性测试（如无人搬运车、机器人等）
♦ 自然能源（太阳能电池阵列、风能发电）的虚拟负载的测试
♦ 服务器电源、高压UPS、通信电源的测试
♦ A/D电源供应器及其他电力电子元器件的测试

高功率密度、小体积

IT8900A/E系列采用高功率密度设计，体积是传统电子负载的一半，重量是传统电子负载的三分之一。

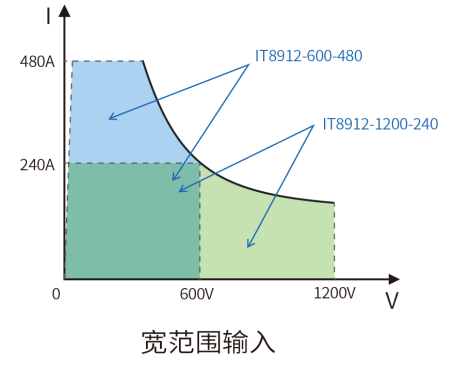

较宽的电压、电流输入范围
IT8900A/E 系列具有较宽的电压、电流输入范围，覆盖了已有的多种机型，满足高电流、低电压或高电压、低电流的多种需求。

201812171741434143

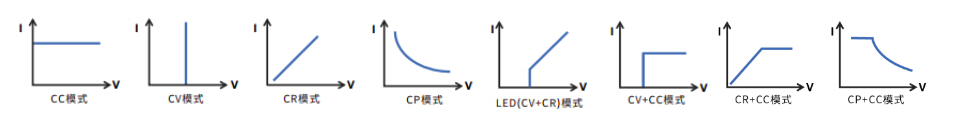

八种工作模式

IT8900A 系列具有CC、CV、CR、CP、CV+CC、CV+CR、CR+CC、CP+CC等八种工作模式，可适应多种场合的测试需求。其中，CP模式常用于测试UPS的电池测试，模拟当电池电压衰减时电流的变化。同样可作为DC-DC转换器和逆变器的输入端的特性模拟。CR模式常用于通信电源的缓开机测试、LED驱动器测试、汽车温控器的带载电路测试。CV+CC模式可以应用于负载模拟电池，测试充电桩或车载充电器的场合，CV工作的同时，限制拉载最大电流。CR+CC模式常用于车载充电机限压、限流特性测试、恒压精度、恒流精度的测试中，防止车载充电机的过流保护。

201812171743244324
