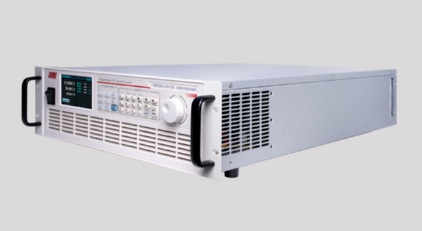

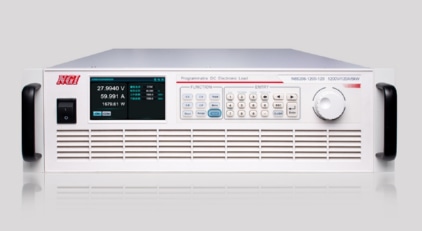

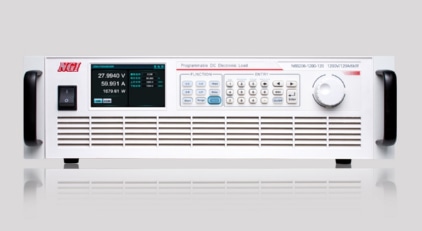

N69200 系列高性能大功率可编程直流电子负载

产品描述：
N69200 系列为一款高可靠性、高精度、多功能的高性能大功率可编程直流电子负载产品。具有150V/600V/1200V/1600V/2400V五种电压规格，标准 19 英寸 3U 机箱功率高达 6kW，且支持主 / 从并机控制，可主 + 主、主 + 从多种方式实现扩功率。在量测方面，N69200 全系列支持电压、电流、功率、电阻三量程，并提供高精度测量，使得单产品测试范围更广。N69200 系列产品功能、性能强大，CV 环路速度可调，电流上升下降速度快，多达 8 种工作模式，支持序列测试、动态测试、放电测试、充电测试、OCP/OPP 测试、模拟短路、等效直流内阻（DCIR）测试（选配）、任意波形拉载测试等多种功能；并支持本地 /远程控制，标配 LAN/RS232/CAN 通讯控制、USB HOST（波形导入）、数字输入输出、模拟输入输出接口，选配 GPIB 通讯控制。N69200 系列产品采用标准 3U/19 英寸机箱，基于模块化设计理念，将功率密度提高一倍，并开发多种功能，配合强大的产品性能指标，能有效解决测试中的各种应用需求，是研发测试及 ATE 测试系统值得信赖的产品。

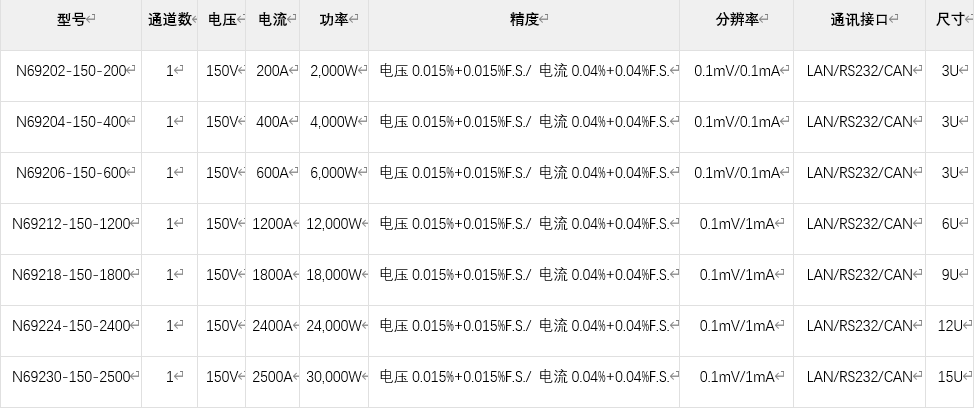

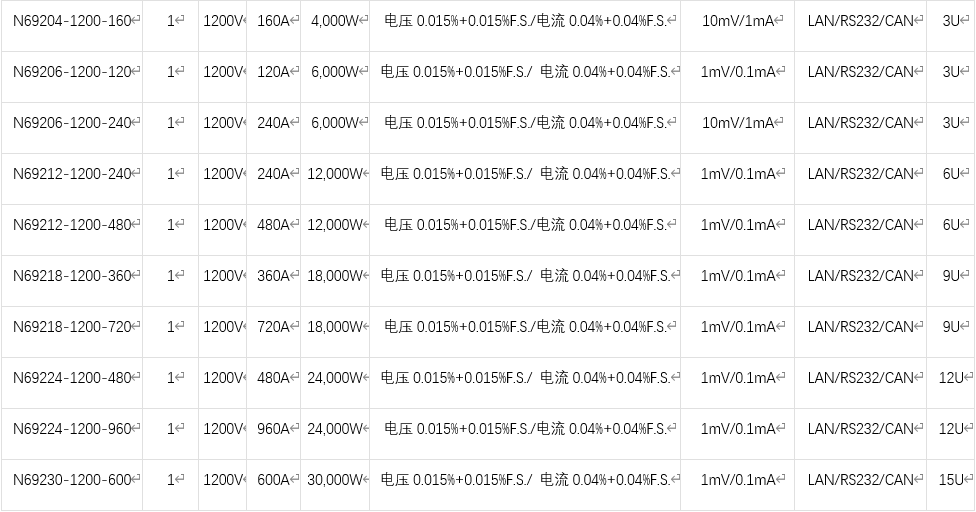

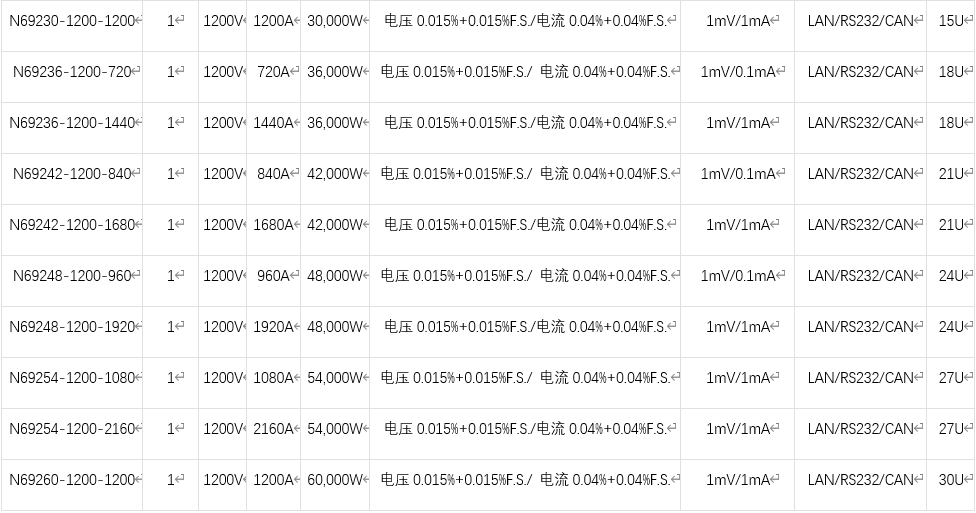

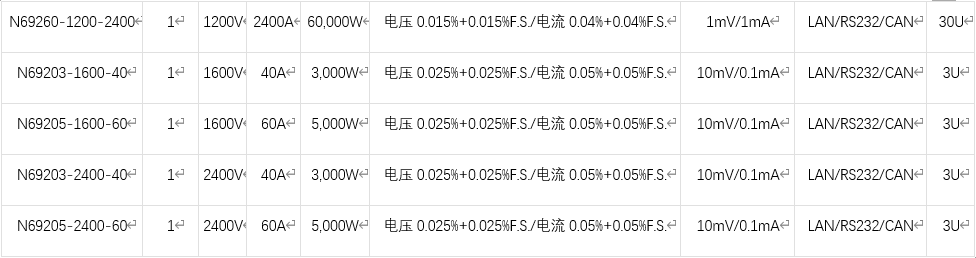

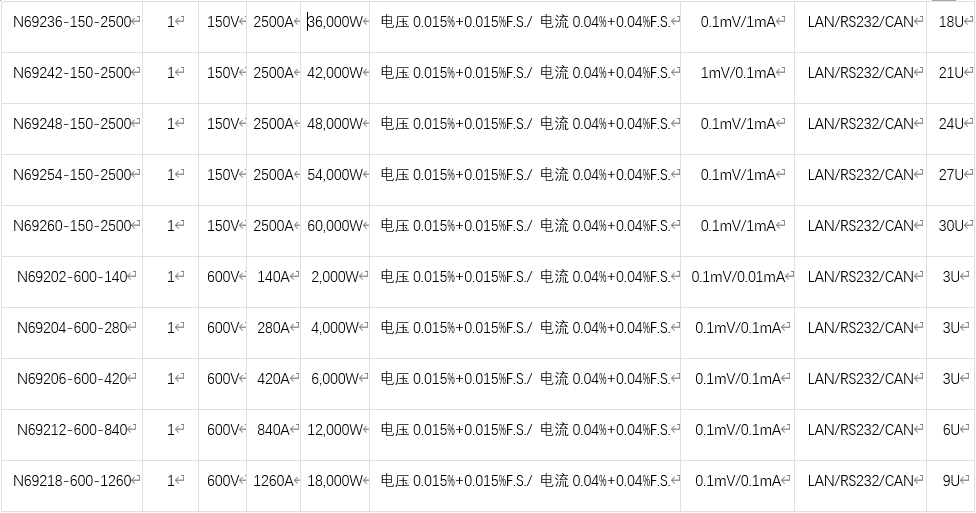

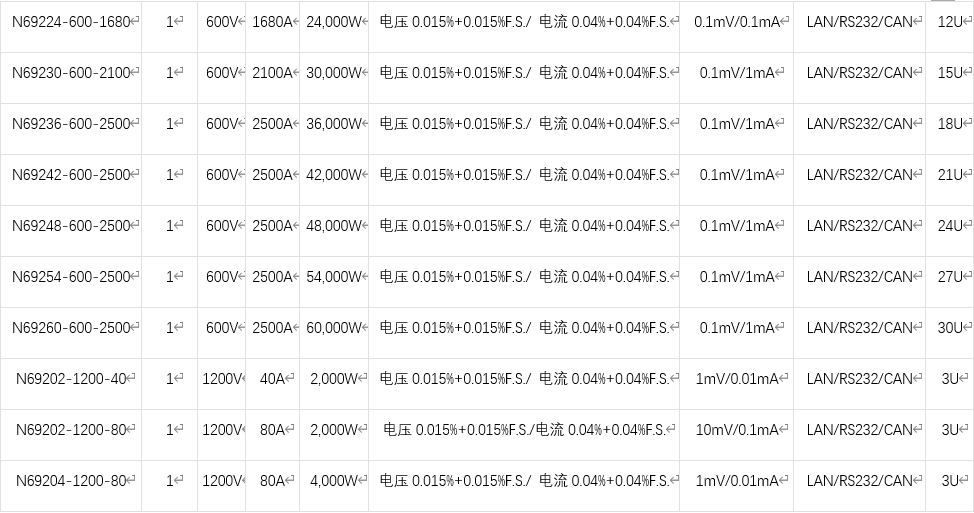

产品特点产品参数相关产品

产品特点

■ 单机输入功率：2~60kW，3U/6kW超高功率密度
■ 电压范围：0~150V/0~600V/0~1200V/0~1600V/0~2400V
■ 电流范围：0~2500A
■ 恒电压、恒电流、恒功率、恒电阻三量程，宽量测范围
■ 电压测量精度：0.015% + 0.015%F.S.
■ 电流测量精度：0.04% + 0.04%F.S.
■ 短时间1.6倍功率加载能力（< 3s）
■ CV 环路速度可调，匹配不同电源
■ 电压/电流采样率：高达500kHz
■ 支持主/从并机控制，可主+主、主+从多种控制方式实现扩功率
■ 8种工作模式：CC、CV、CP、CR、CV+CC、CR+CC、CV+CR、CP+CC

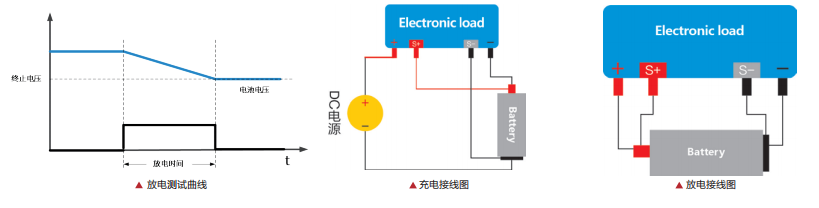

■ 支持序列测试、放电测试、充电测试、OCP/OPP测试、模拟短路功能

■ 支持电流监视输出、外部编程输入、外部触发输入，支持10kHz正弦波编程输入

■ μs级高速动态响应与斜率拉载

■ 30kHz高速动态模式，动态变频扫描
■ 时间量测，上升、下降时间测量精度：10μs

■ 任意波形拉载测试，正弦波可达 20kHz，支持U盘导入

■ 支持选配NP101系列模块，实现0V带载功能^【1】

■ 等效直流内阻（DCIR）测试（选配）
■ 软开/关机功能、电流振荡保护功能
■ 可编程保护，过电流、过电压，过功率、反接检测和温度保护
■ 支持100组参数掉电保存，方便快速调用
■ 支持LAN/RS232/CAN通讯控制，可选配GPIB通讯控制

■ 支持MPPT最大功率追踪功能

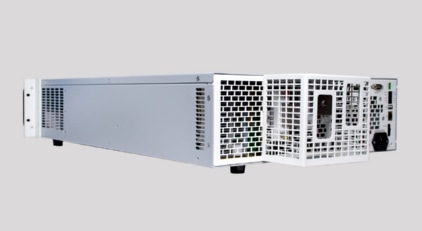

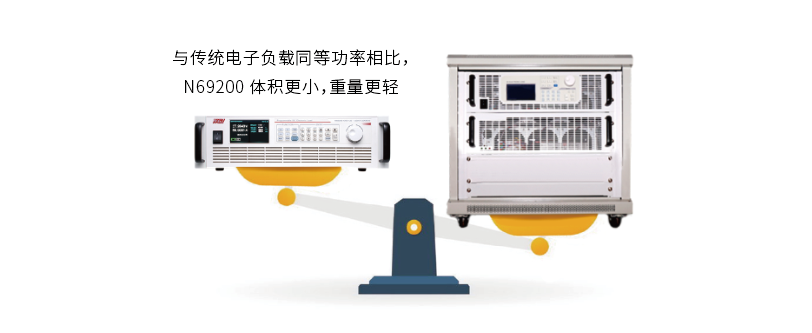

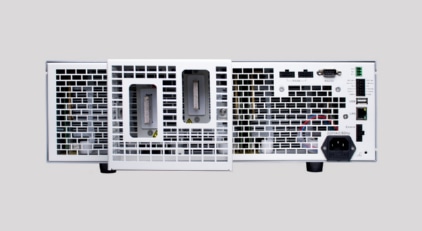

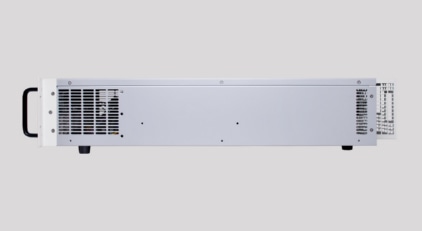

3U/6kW，超高功率密度

N69200 系列采用超高功率密度设计，NGI 开发出独特的散热结构，使得标准 19 英寸 3U 机箱功率高达 6kW，体积是传统电子负载的一半，散热性能提高 100%，重量仅是传统电子负载的 50%。

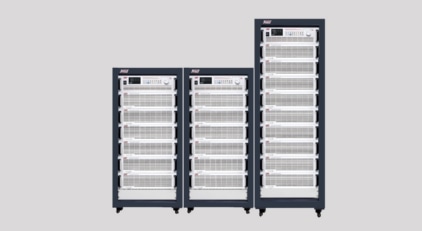

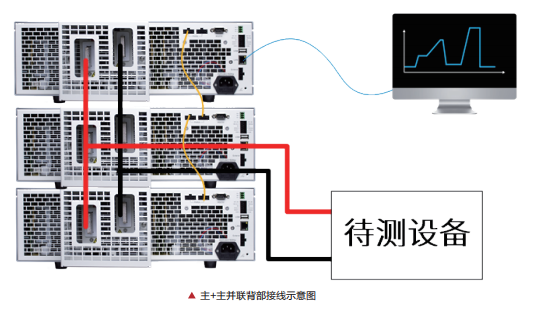

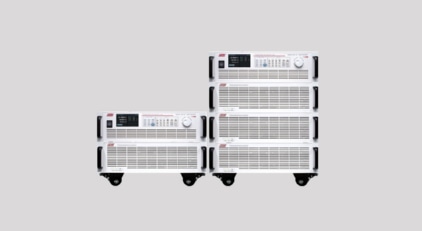

主/从机并联，多功率组合

N69200 系列支持主 / 从机并联，并可主动均流，当负载功率需求增加时，所有同电压规格的型号，皆可通过并联的方式 ( 主 + 主、主 + 从 ) 达到所需的电流及功率。用户在使用 N69200 系列产品时，仅需在主机负载上编程负载电流，从机负载可自动分配，用户操作步骤进一步简化。

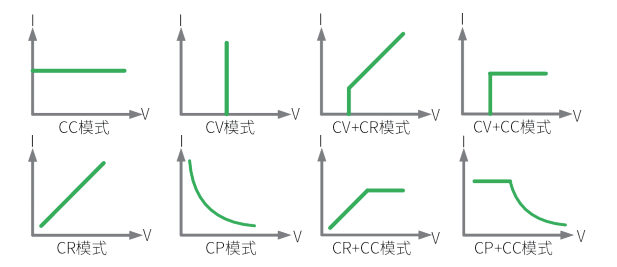

多种工作模式，可用于多种测试场景

N69200 不仅支持常规的 CC、CV、CP、CR 四种工作模式，为了应对实际测试过程中负载特性的变化，还具有 CV+CC、CR+CC、CV+CR、CP+CC 四种组合工作模式。如 CR+CC 适合电源的开机测试，防止电源开机过电流保护；CV+CR 可取代 Von 点的设定应用；CV+CC 可模拟电池充电的工作模式转换过程等，用户可根据自己的实际情况选择不同的工作模式进行测试。

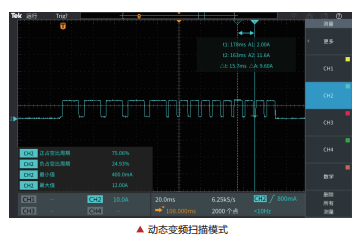

高速动态模式，具备动态变频扫描

N69200 系列具备高速动态模式，通过动态模式模拟电源的动态负载行为，可测试直流电源的动态特性。N69200 系列提供高达 30kHz 的可编程动态负载（CCD 动态电流模式、CVD 动态电压模式、CRD 动态电阻模式、CPD 动态功率模式）、动态变频扫描 (sweep) 模式等。可编程动态负载模式可设定高 / 低位、上升 / 下降斜率、持续时间、执行次数等，动态变频扫描模式的电压电流采样率为 500kHz，支持线性改变负载电流的频率，频率最高可达 30kHz，此模式可测出被测物在动态变频负载变化过程中的峰值电压 Vpk+、谷值电压 Vpk- 及发生频率点。
