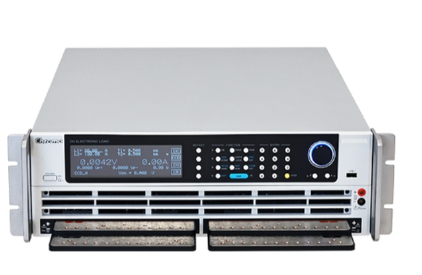

超低压直流电子负载63202A-20共有两个机型63202A-20-1000及63202A-20-2000，适用于电压转换模块、负载点转换器和嵌入式DC-DC转换器的设计、测试及验证。这些电压转换模块是为中央处理器(CPU)和图形处理(GPU) 提供适当供电的关键设备。全新一代低压大电流直流负载63202A-20导入了低感量端子设计，可以降低机器内部的感量及阻抗，并提升响应速度。特别适合应用于1.0V以下的低压电源供应器产品。此外，输出铜排增加了多孔锁附点，进一步提升了使用的便利性。 63202A-20具有卓越的低电压特性，能在0.25V低电压下拉载其额定电流。这使其非常适合测试DC-DC转换器及其他需要低电压大电流的产品。此款电子负载提供多种基本操作模式，包括定电压、定电流、定电阻和定功率模式。除此之外，该系列还支持用户自订波形(UDW)和外部讯号控制功能，能够模拟出真实的电流波形，满足各种复杂测试需求。透过前面板显示器及旋钮，即可在63202A-20做简易的操作设定，亦可透过USB、Ethernet、GPIB和CAN等通讯介面进行远端控制, 63202A-20导入3种风扇控制模式，用户根据应用环境可自行选择需要峰哩或是快速散热的目的，其中安静模式仅有55dB，适合用于研发实验室环境，并具备过电流、过功率、过温度的保护功能及过电压告警机制，是产品研发、测试应用上值得信赖的电子负载。

产品特点产品参数相关产品

产品特点

产品特色

额定功率:2kW
电压范围:0-20V
电流范围:1,000A~/2.000A低电压操作特性 0.25V@2,000A
定电流、定电阻、定电压、定功率操作模式
255组可编成时序
用户自订波形(UDW)
外部讯号控制电流模拟
低感量端子设计
低感量负载线(选配，专利市查中)
标配USB介面
选配GPIB、Ethernet、CAN BUS介面

应用领域

63202A-20专门为中央处理器(CPU)的VCORE电源和图形处理器(GPU)的电源测试设计，能模拟其电源的负载特性，并针对电压转换模块(Voltage RegulatorModuleVRM)、(Voltage Requlator Down,VRD)、负载点(POL) 转换器和嵌入式DC-DC转换器进行可靠的测试。该设备导入低感量设计，有效降低内部感量及阻抗，并提高响应速度。

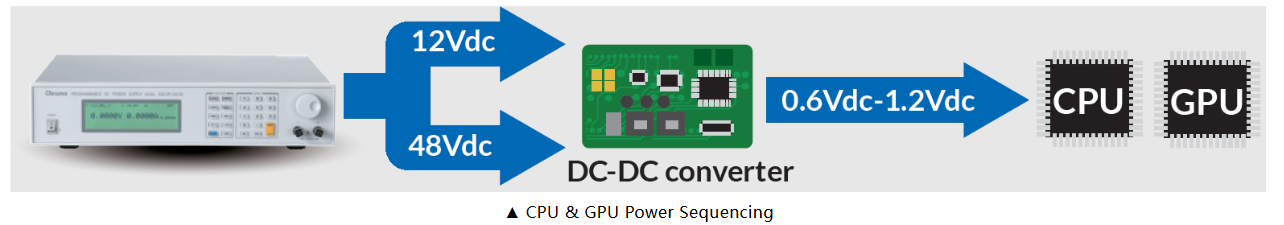

以CPU及GPU供电顺序来看，多数是由12V或是48V经过DC-DC转换器，降为0.6V至1.2V给CPU及GPU的电源使用，在DC-DC转换器前端可以参考Chroma 62000P系列，具有40V/120AV1,20W及80V/60A/2,400W输出能力适合选用，其DC-DC模块输出电压范围约在0.6V至1.2V，63202-20具有20V、1,000A或2,000A、2,000W带载能力，特别适合低压大电流等相关测试。

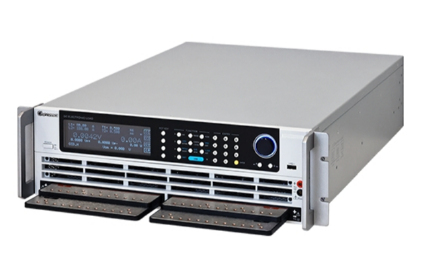

低感量前铜排端子

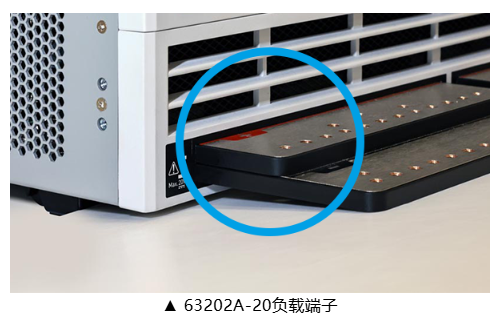

63202A-20负载端子设计，由以往63200A系列的后板输出，更改至前面板输出，将正负端子紧贴在两者之间增加塑胶饰板进行绝缘，以避免正负端短路;且左右两边正负铜排相通，增加两者接触面积，达到降低感量。不仅如此，负载端子增加了多孔锁附点，进一步提升使用的便利性，

低电压操作特性

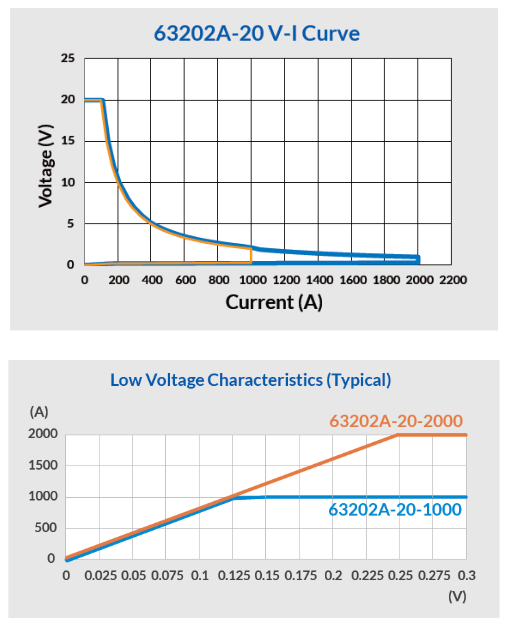

低压大电流电子负载，具有卓越的低电压特性，特别是63202A-20-2000型号，其负载端最小操作电压可达0.25V，在此电压下提供高达2,000A的最大额定电流。需特别注意若受线材压降影响，导致负载端低于0.25V，则无法提供2,000A之电流。此外，即使在电压低于0.25V至0V区间内，该设备仍能拉载电流，展现出稳定的性能，可参考低电压操作特性V-1曲线图

注*:因内部功率元件的导通电阻规格范围影响，当操作电压低于最低工作电压，每台负载实际可拉载的电流值均有差异。

动态负载

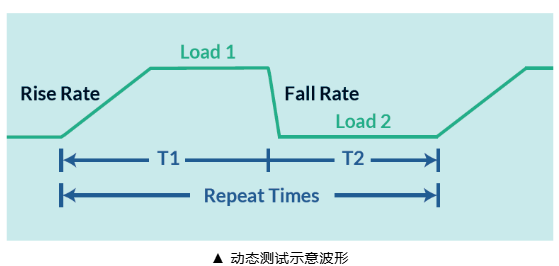

电源暂态响应测试，为电源供应器基本测试要求，因为在负载瞬间变动造成输出电压过冲或下冲，都将使得后端系统产生不正常运作，或是损坏其他零件。所以63202A-20提供可编程动态电流负载(CCD)模式，其电流斜率可高达60A/us，负载端最小操作电压可达0.5V，电流爬升最小反应时间为20us。可编程的设定参数，有电流高/低准位、T1/T2、爬升率/下降率与执行次数。还可设定一段时间的重覆次数，范围为1-65,535次，而一次性拉载模拟适合应用于测试DC-DC转换器的瞬间带载能力。

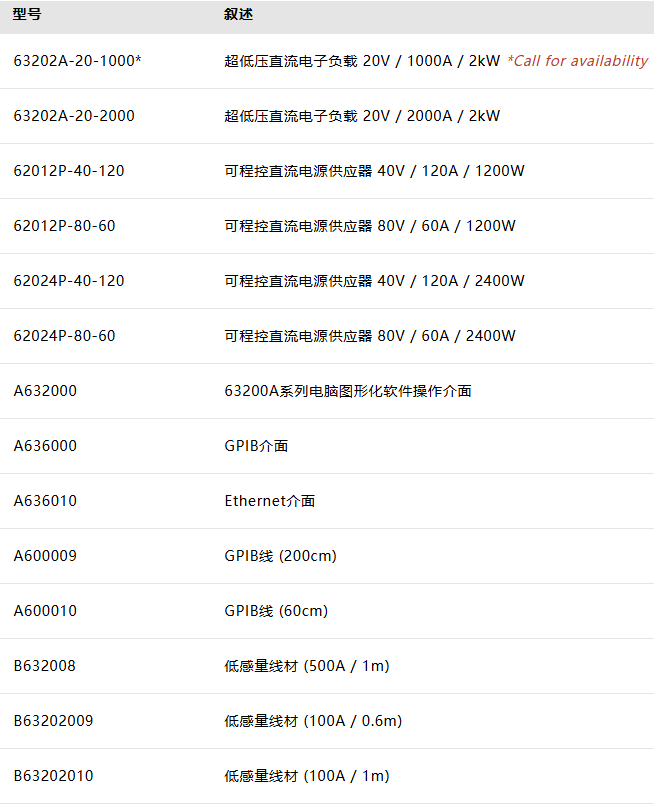

产品参数
