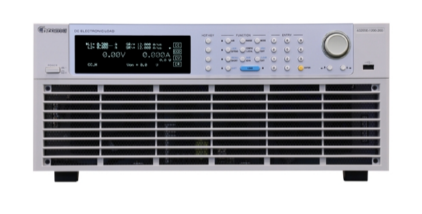

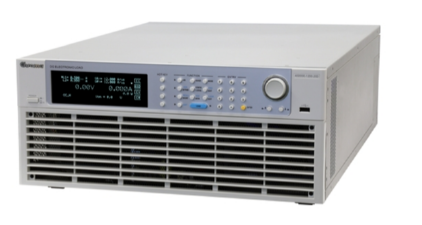

大功率可编程直流电子负载(经济型)Model 63200E Series

产品描述：
63200E系列具有150V、600V、1.200V，三种电压范围，功率范围由2KW至24KW，单一台的最大电流可达2,00A;透过并联，最大功率更可达240KW，大功率的电子负载 主要可应用于测试车用直流充电桩、车用电池的放电、车载充电器、功率电子元件及一些电力电子元件等产品测试使用。

产品特点 产品参数 相关产品

产品特点

产品特色

  • 额定功率:2kw、3kw、4kw、5kw、6kw、8kw、10kw、12kW.15kw、18kw、20kw、24kw

  • 电压范围:0-150V、0-600V、0-1200V电流范围:最高达2.000A

  • 定电流、定电阻、定电压及定功率操作模式主/从并联控制，并联数量高达10台，最大功率可达240kW静态与动态负载下进行同步动态控制

  • 定阻抗(CZ)模式仿真电容性负载开机

  • 实时的电源供应器负载瞬时响应仿真及电压峰值(Vpk+/-)量测可透过前面板直接编程255组时序

  • 高精准度的电压及电流量测

  • 时间量测、电池放电计时

  • 短路模拟

  • 智能型风扇控制

  • 保护功能:过电流(可调)、过温度、过功率(可调)保护与过电压、反向告警USB(标配)、Ethernet/LXI(选配)、(GPIB(选配)界面


基本负载应用

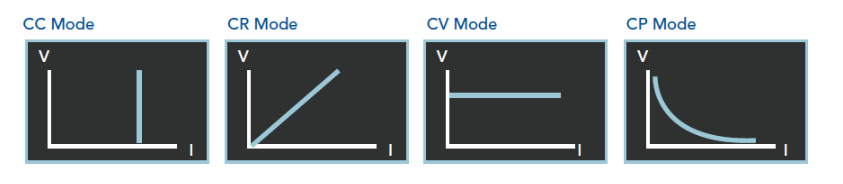

63200E系列有定电压、定电流、定电阻、定功率与定阳抗模式，藉由这些操作模式可以来满足广泛的测试需求，举例来说，定电流与定电阻模式对于电压源的待测物测试，可确认待测物在不同的负载情况下，输出电压是否仍维持稳定输出，对于电池的充电器或充电桩而言，定电压模式可以改变充电器或充电桩的输出电压，以确保充电器或充电桩在所设定的输出电压时充电电流的正确性。当待测物为电池时，电子负载则可转变为仿真电子设备拉载的行为，许多电池的放电应用、功率消耗等情况都可藉由电子负载的仿真拉载行为来进行电池的分析，而定功率模式则是仿真电子设备拉载行为的最佳选择之一。




动态负载




为满足电源组件对于瞬时的信号及动态响应的性能要求，63200E系列提供高速、可编程动态负载等。

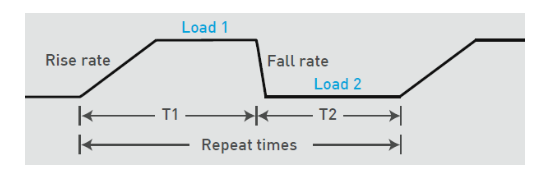

下图所示为可编程的参数:设定电流轻/重负载准位、T1&T2、爬升率/下

降率与执行次数。63200E系列中，在负载电流连续变化时，内部的监测机制与线路能使得电流波形失真度达到最小化，动态变化可高达2.5KHz.

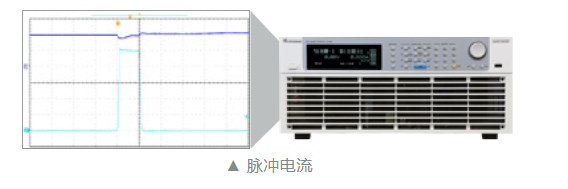

用户可于动态拉载模式下设定轻/重负载的重复次数，范围为1~65,535，当设定重复次数为一次时，负载电流则会进行一脉冲电流的拉载，非常适合应用于测试保险丝、开关组件、同轴电缆线、继电器与电池的瞬间大电流耐受程度。



定阻抗模式(CZ MODE)

主板上会有许多电容，为避免服务器电源电源开机时瞬间对主板上的电容充电，而产生涌浪电流导致触发电源供应器的过电流保护机制而无法顺利开机，因此电源供应器需进行容性负载开机测试，为此63200E系列针对此一测试需求，提供定阻抗负载模式。

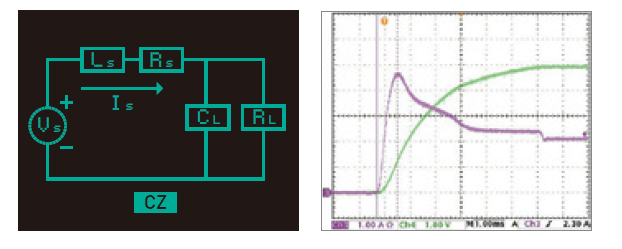

定阻抗拉载模式不同于定电流及定功率的拉载方式，定阳抗模式亦即模拟实际的感抗、阻抗、容抗与负载来进行拉载，因此，拉载电流更能趋近真实情况，此波形图为模拟交换式电源供应器于容性负载开机测试的电压、电流波形。




可编程负载时序功能

63200E系列内建255组可编程负载时序，供用户模拟各种不同的真实拉载状况，可单一时序(Sequence)负载重复拉载与全部时序负载重复拉载，每个时序的最小时间为100毫秒(ms)，分辨率为100毫秒，以下举例说明一般常见的编程时序应用。

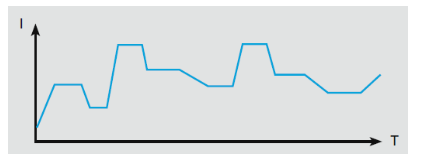

1.电池放电及其他应用(笔记本电脑、电动汽车和电动机车)，模拟各种不同的动态拉载电流波形，亦即提供二个电流准位以上的动态电流仿真或一次性拉载模拟(供单一通道

输出的待测物)

2.电源供应器混合负载调变(供多通道输出的待测物)

3. 燃料电池生命周期测试的负载仿真




可编程负载时序功能

6320E系列内建25组可编程负载时序，供用户模拟各种不同的直实拉载状况。可单一时序(Seouence)负载重复拉载与全部时席负载重复拉载，每个时序的最小时间为100室秒(ms)，分辨率为100毫秒，以下举例说明一般常见的编程时序应用。

1.电池放电及其他应用(笔记本电脑、电动汽车和电动机车)，模拟各种不同的动态拉载电流波形，亦即提供二个电流准位以上的动态电流仿真或一次性拉载模拟(供单一通道

输出的待测物)

2.电源供应器混合负载调变(供多通道输出的待测物)3. 燃料电池生命周期测试的负载仿真

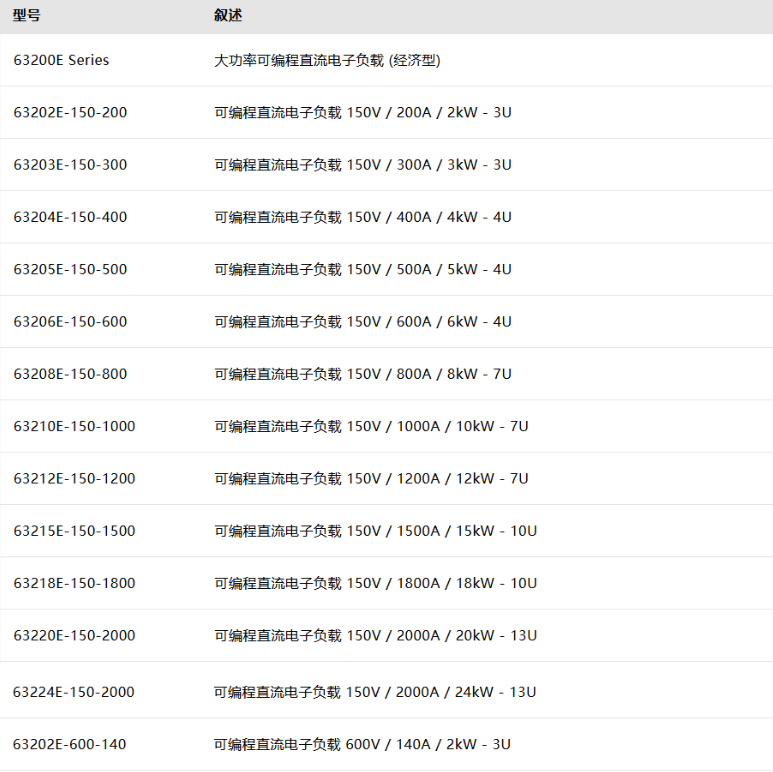

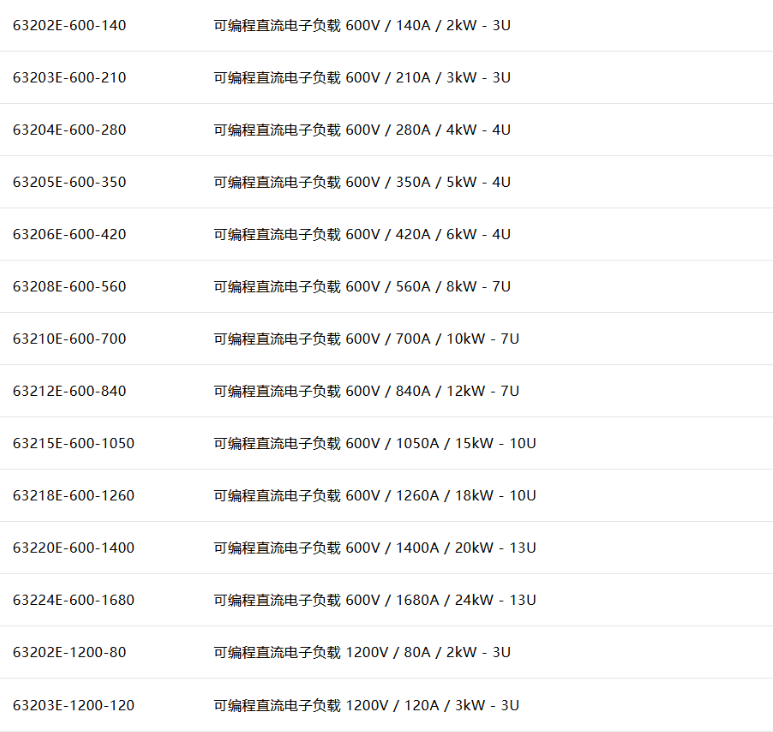

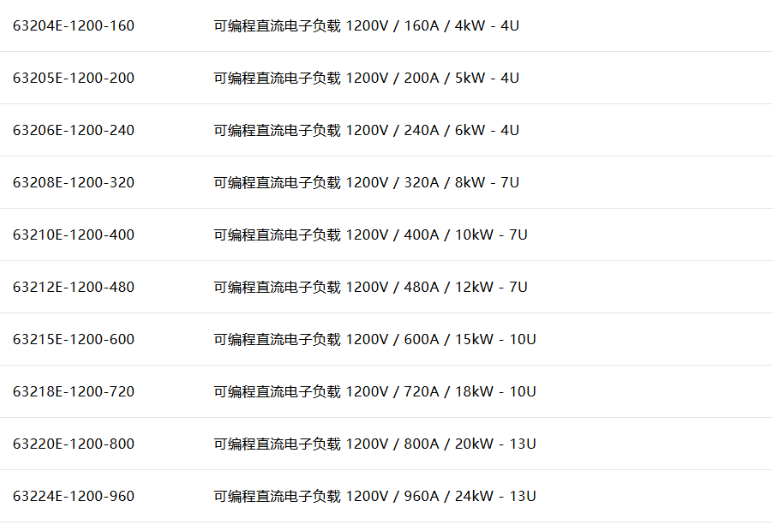

产品参数
