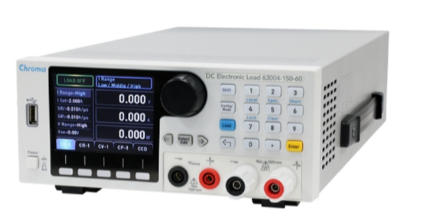

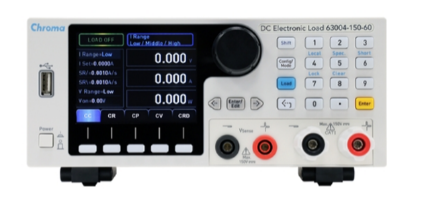

可编程直流电子负载 Model 63000 Series

产品描述：
63000系列直流电子负载，主要是切换式电源供应器、A/D电源供应器、功率电子组件、适配器、3C用电池、充电器及一些电力电子组件等产品测试使用。最大350W的颜定功 率，适合各种小功率电源产品的测试。

产品特点 产品参数 相关产品

产品特点

产品特色

  • 额定功率:250W，350W

  • 电压范围:150V电流范围:最高60A

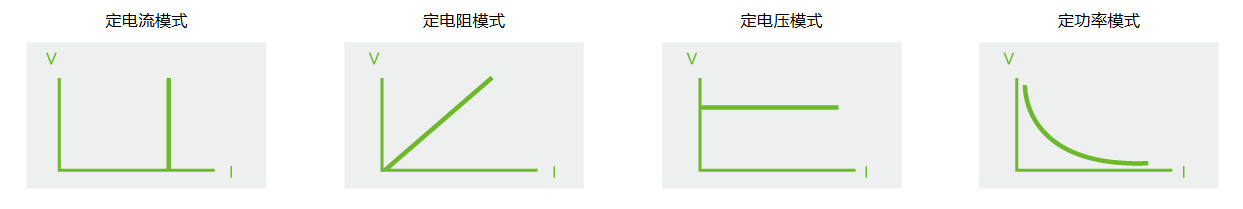

  • 定电流，定电阻，定电压及定功率操作模式使用者自订波形(UDW)定电阻(CZ)模式模拟电容性负载启动外部负载电流模拟即时的电源供应器负载暂态响应模拟

  • 可透过前面板直接编程100组时序高精准度的电压及电流量测待测物过电流/过载保护时，电压，电流及最大功率点(Pmax)的保护点量测时间量测，电池放电计时

  • 短路模拟

  • 智慧型风扇控制

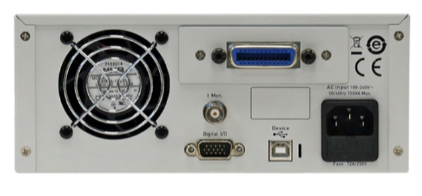

  • 保护功能:过电流(可调)，过温度，过功率(可调)保护与过电压，反向反向·USB(标配)，以太网(选配)，GPIB(选配)介面


基础负载应用

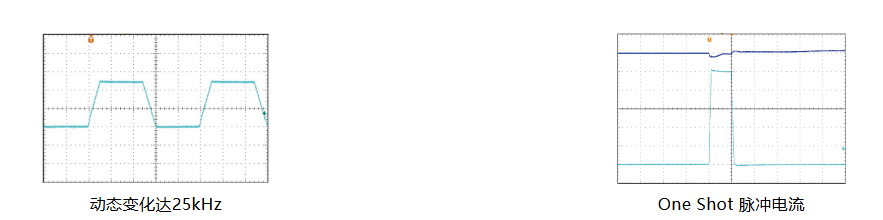

动态负载

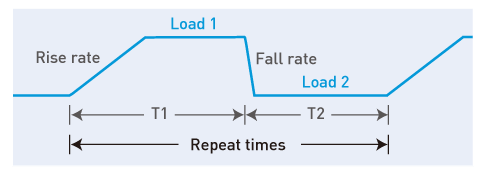

  • 动态负载可编程的参数:电流高/低准位、T1/T2、爬升率/下降率与执行次数

  • 执行次数的设定范围为1~65,535

  • 150V机种的电流爬升最小反应时间为20us

  • 适合应用于测试D/D转换器测试

  • ，单一脉冲电流负载设定执行次数为一次时，可进行单一脉冲电流拉载，适合测试电池的瞬间大电流耐受程度,



定极性模式




避免切换式电源供应器送电时瞬间对主机主板的电容充电，而产生涌浪电流导致触发电源供应器的过电流保护机制而无法顺利启动，因此电源供应器需进行容性负载测试，为 此63000系列提供定阻抗负载模式定阻抗模式为模拟实际的感抗，电感，容抗与负载来进行拉载拉载电流更趋近真实情况。




高精准指标测三档位

高、中、低三个负载操作文件位与量测档位

电压、电流、功率的量测规格分别为。

。电压0.02%+0.02%FS

电流0.05%+0.05%F.S。

功率0.1%+0.1%FS.

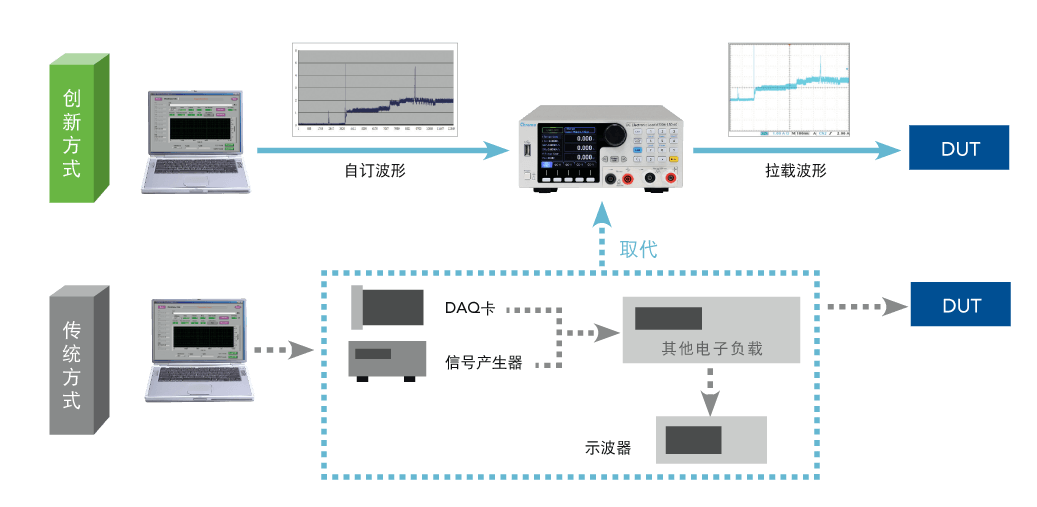

使用者自订波形功能(UDW)

专统拉载任意电流波形的方式需要通过DAQ卡或任意波形产生器将电流波形送给电子负载进行拉载;创新的用户自订波形方式是将电流波形存储内部建的快闪记忆体(flash)

可储存10组电流波形，最高可达150万个波形点数，拉载实际电流的同时，亦提供拉载过程中所发生的最大电压电压的正负值，大大节省了使用示波器确认电压峰值的 时间。
