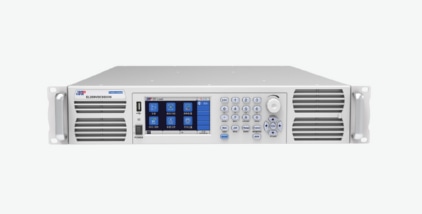

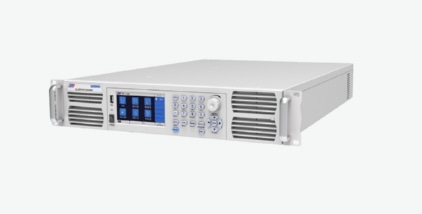

EL系列高密度可编程直流电子负载

产品描述：
该系列可编程直流电子负载具有40V、200V、600V以及1200V电压范围，超高功率密度。支持4种CV/CC/CR/CP基本工作模式，以及3种CV+CC/CV+CR/CR+CC复合工作模式。具有过电流、过功率、过温告警保护功能，过压、反接告警功能，可提供完备保护。支持外部0~10V模拟电压信号控制/监视0到满量程的电压或者电流信号波形。支持OCP/OPP功能测试，支持序列编辑复杂测试运行曲线。主从/同步控制模式灵活扩展拉载能力。标配RS232/RS485/USB通讯方式，LAN&GPIB可选配。可广泛应用于电池放电、直流充电桩、功率电子等产品测试领域。

产品特点产品参数相关产品

产品特点

可翻转前面板与彩色触摸屏，提升显示与操作方便性
电流上升、下降斜率可设，CV环路反馈速度
可调可自动执行OCP/OPP功能测试
500kHz高速电压、电流采样率
模拟负载短路功能
具有动态变频扫描功能，模拟各种不同负载的测试情况
支持V-monitor/l-monitor监控功能
支持主从控制，并联数量可达20台
SCPI通讯协议，标准机架尺寸设计，方便系统集成
多个功能版本，满足不同应用领域性价比要求
支持4种CV/CC/CR/CP基本模式，以及CV+CC/CV+CR/CR+CC复合工作
模式
超高精度的电压及电流量测
50kHz电流/电阻动态模式
时间量测，电池放电测试功能
自动测试功能，复杂测试任务-键实现
支持外部模拟量控制
保护功能完备，具有过电压、过电流、过功率、过温告警保护功能、反接
告警功能
标配USB数据接口，支持数据的载入载出
智能风扇系统，低噪音，更环保
仅专业版负载支持此功能

小体积，高功率密度

该系列采用高功率密度设计，4U体积内可提供高达8.1kW的功率。

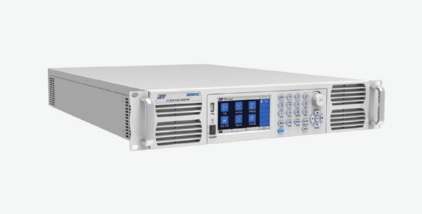

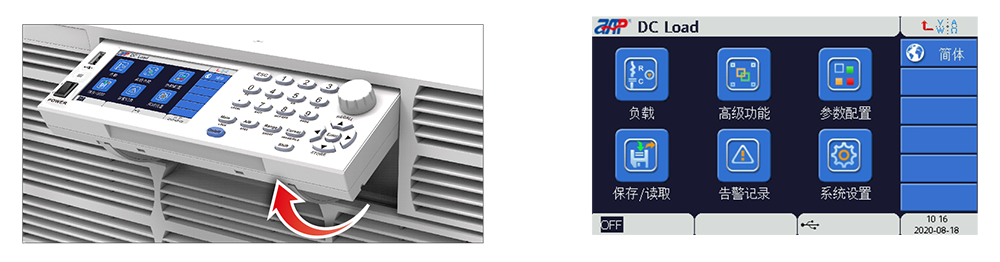

可翻转面板与彩色触摸屏

该系列可编程直流电子负载（部分机型除外）支持前面板翻转功能，搭配超大彩色触摸屏提供客户简单快捷的操作，实时更新输入显示以及设备状态，图形化让显示更直观。

多种工作模式

该系列可编程直流电子负载具有CV/CC/CR/CP基本负载定态模式，可满足多种场合的测试需求。

CV环路反馈速度可调

该系列可编程直流电子负载可以设置很慢、慢速、中速、快速、很快五种电压响应速度，来匹配各种特性电源。该性能可避免当负载与电源响应速度不匹配时引起的测量精度降低或者测试失败，提高测试效率，同时降低设备、时间以及费用的各项成本。

动态测试模式

该系列可编程电子负载可实现在同一功能下不同数值之间的快速切换，支持动态电流、动态电压、动态电阻和动态功率等模式，其中动态电流和动态电阻模式可达50kHz。此功能可用来测试电源的动态特性、电池保护特性、电池脉冲充电等。动态负载测试功能可提供连续、脉冲和翻转三种模式。

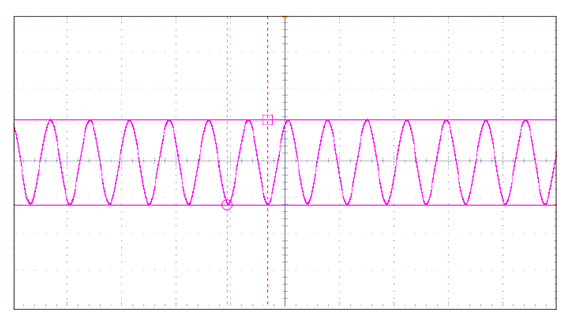

正弦波动态负载

该系列可编程电子负载支持正弦波拉载电流功能，可应用于燃料电池的阻抗分析测试。

产品参数

型号	电压	电流	功率	电压分辨率	电流分辨率	电压精度	电流精度	高度
EL40VDC3400W	40V	620A	3400W	0.1mV	0.5mA	0.015%+0.015%F.S.	0.1%+0.05%F.S.	3U
EL40VDC4400W	40V	800A	4400W	0.1mV	0.5mA	0.015%+0.015%F.S.	0.1%+0.05%F.S.	3U
EL40VDC5600W	40V	1020A	5600W	0.1mV	1mA	0.015%+0.015%F.S.	0.1%+0.05%F.S.	3U
EL40VDC6600W	40V	1200A	6600W	0.1mV	1mA	0.015%+0.015%F.S.	0.1%+0.05%F.S.	4U
EL200VDC600W	200V	60A	600W	0.1mV	0.1mA	0.015%+0.015%F.S.	0.04%+0.04%F.S.	2U
EL200VDC1200W	200V	130A	1200W	0.1mV	0.1mA	0.015%+0.015%F.S.	0.04%+0.04%F.S.	2U
EL200VDC1800W	200V	190A	1800W	0.1mV	0.1mA	0.015%+0.015%F.S.	0.04%+0.04%F.S.	2U
