产品描述：
NXI-3201系列为NGI公司开发的一款高精度、高集成度、全功能的模块化可编程直流电子负载。产品采用NXI架构，专为集成应用设计，支持CC/CV/CP/CR/LED等多种工作模式，具备OCP/OVP/OPP/OTP等多重保护功能。产品标配LAN通讯接口，可在绝大部分集成应用中代替小功率单体电子负载，为用户大幅节省空间和成本。NXI-3201系列可广泛应用于小功率开关电源、DC/DC转换器、LED电源、汽车电子、科研教育等领域。

产品特点产品参数相关产品

产品特点

■ 功率范围：20W/25W/50W

■ 电压范围：0~20V/0~60V/0~100V

■ 电流范围：0~1A/0~5A/0~10A

■ 电压、电流、电阻、功率双量程，测量范围广

■ 支持同步带载，便于多通道电源测试

■ 支持CC/CV/CP/CR/CCD/CVD/CPD/CRD/LED多种测试模式

■ 电流上升/下降率可设，电压环路响应速度可调

■ 支持电源OCP、OPP、短路测试功能

■ 支持自动测试、序列测试、Von/Voff功能

■ 单卡单/双槽位，可插入NXI-F1000系列测控机箱使用

■ 支持12VDC供电、LAN通讯单独控制使用

■ 支持Modbus-RTU、SCPI协议及外部触发

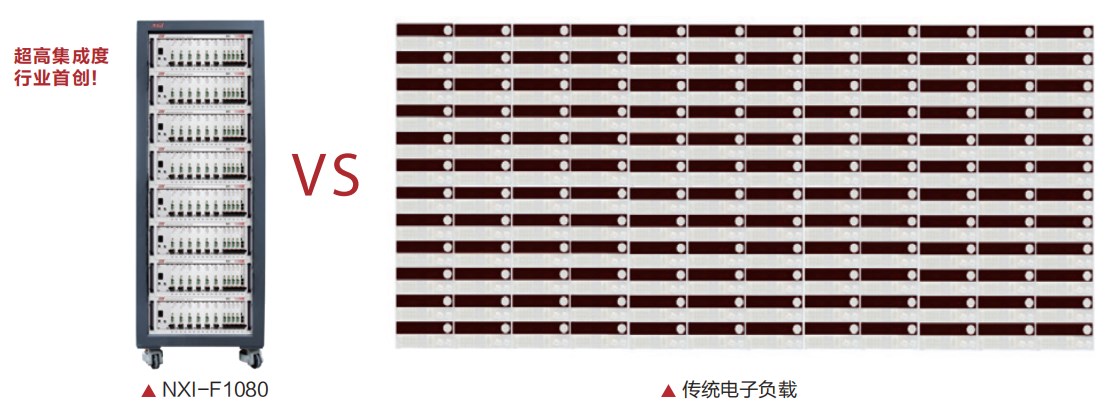

集成度高，4U机箱支持最多16通道

NXI-3201直流可编程电子负载卡可配合NXI-F1080等测控机箱集成使用，单机箱最多支持16通道，各通道相互独立且电气隔离，可单独或同步控制，超高集成度可为客户有效降低测试成本、减少测试空间。

LED模拟功能，LED电源测试更真实

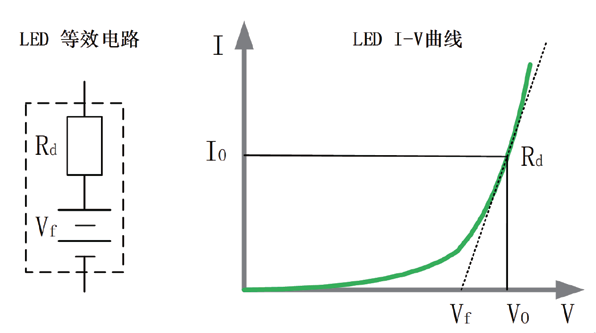

LED电源为恒流源，其输出电压应可调且大于LED导通电压，输出电流应小于LED额定电流，否则将加速LED老化。LED可等效为电阻Rd与电压源Vf的串联，其I-V曲线等效于真实LED非线性I-V曲线在工作点（Vo，Io）处的切线，常规的电子负载采用CR或者CV模式测试LED电源，会出现测试波形不符合实际输出、电压电流不稳定等现象，无法满足LED动态非线性测试需求。NXI-3201内置LED模式，可模拟LED真实负载特性，助力LED电源高效测试。

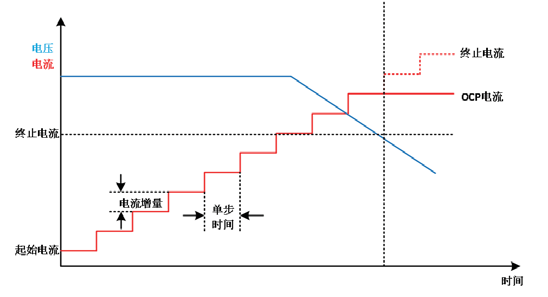

过流保护测试功能

NXI-3201可提供上升斜坡电流，用于测试被测设备电压是否能达到截止电位，判断其OCP保护功能是否正常，检查被测设备尤其是开关电源在过载条件下的输出响应。
OCP测试时，负载以恒电流模式进行拉载，同时检查被测设备电压是否低于终止电压。如被测设备电压低于截止电压，则记录此时的拉载电流作为测试结果，并关闭输入，停止测试；如被测设备电压高于截止电压，负载增加拉载电流，直到电压低于截止电压或达到最大拉载电流。

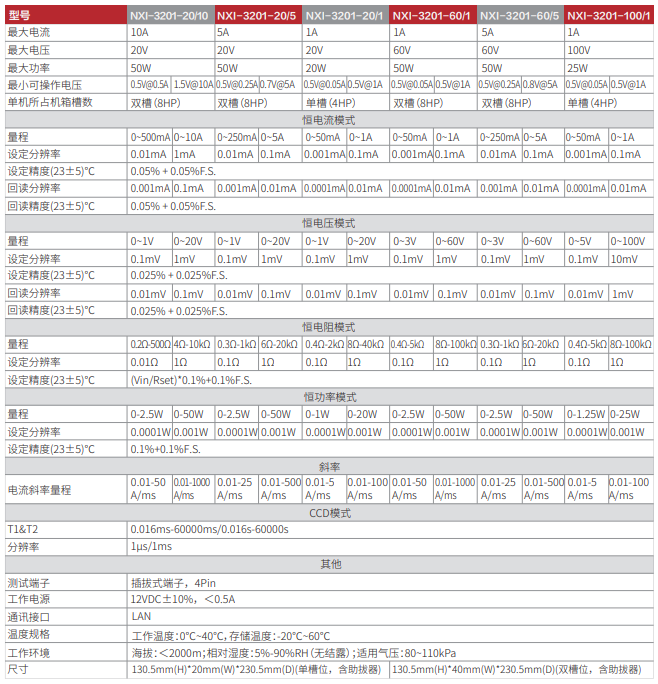

产品参数
