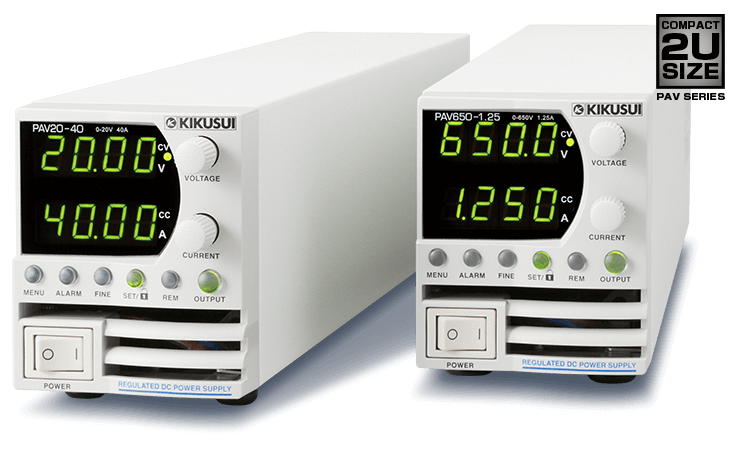

智能可变开关型电源 PAV系列

产品描述：

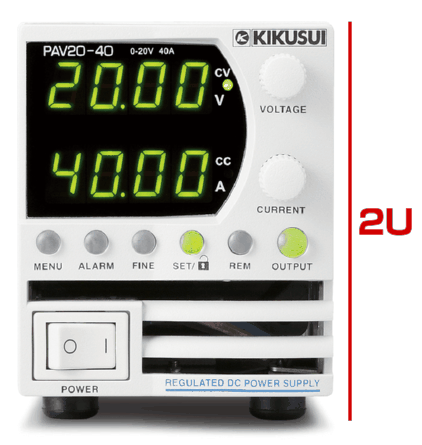

PAV系列产品是超小型高功率密度, 高性能的恒压（CV）／ 恒流（CC）可变型开关电源。 有4种Max输出功率, 分别为 200W, 400W, 600W, 800W, 输出电压为10V～650V, 共有64种型号※。 由于是作为桌上型电源来使用, 所以将全部机型的高度制作成2U（大约88mm）的相同尺寸, 并实现了高功率密度的规格。 同系列产品不只可通过模拟控制, 还搭载了CPU以实现时序设置。 产品内置了高次谐波电流控制线路, 功率因素为0.99, 也考虑了对供电环境的影响。

产品特点 产品参数 相关产品

产品特点

丰富多样的外部控制・应用

用模拟控制器／监控用端子对应各种应用场景。

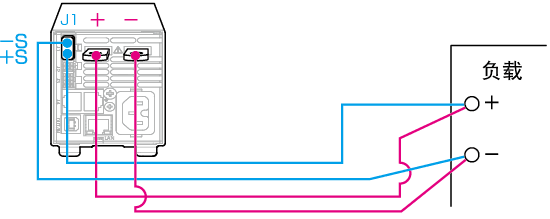

远程传感检测

可补偿PAV系列产品从输出端子到负载端子配线引起的电压降低。

远程传感检测

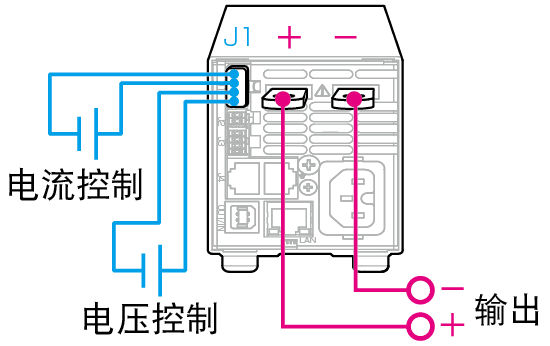

用外部电压控制输出电压・电流

通过从外部外加电压在PAV系列产品上, 可控 制输出电压, 输出电流。

用外部电压控制输出电压・电流

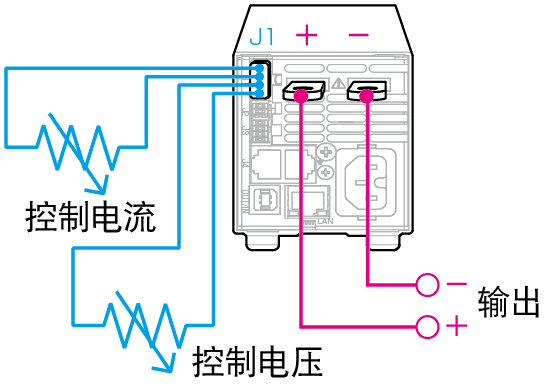

由外部电阻控制输出电压・电流

通过从外部将电阻连接到PAV系列产品上, 可以控制输出电压, 输出电流。

用外部电压控制输出电压・电流

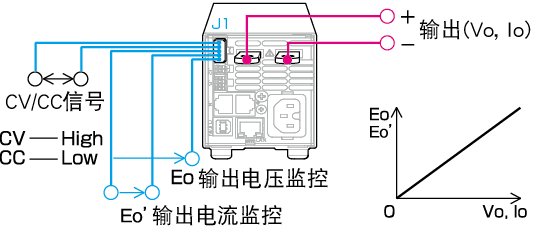

输出电压・电流的远距离监控和CV／CC信号

以PAV系列产品的输出电压・电流为比例, 会输出 0V〜5V, 或者0V〜10V。此外, 动作状态也会是在 CV恒压模式下为HIGH, CC恒流模式下为LOW。

监测

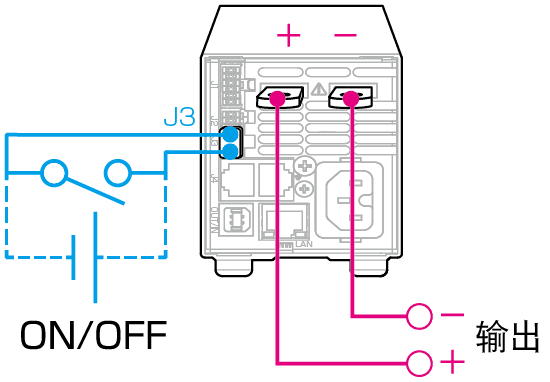

输出ON/OFF控制

可以从外部控制PAV系列产品的ON/OFF。

输出ON/OFF控制

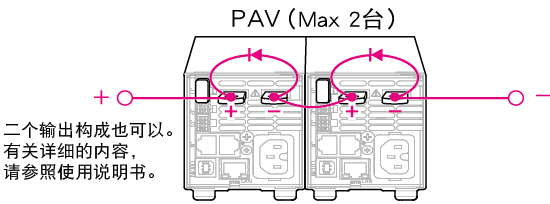

串联运行

串联连接PAV系列产品, Max 2台, 可增加输出 电压。也可对应双输出结构。

串联运行

额定输出电压 10V, 20V, 36V机型：±60Vdc以下
额定输出电压 60V, 100V机型：±100Vdc以下
额定输出电压 160V, 320V, 650V机型：±650Vdc以下

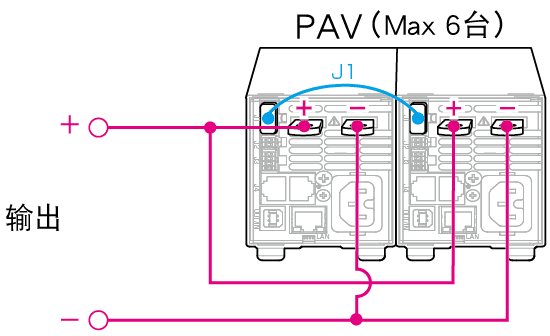

并联运行(单一控制运行)

将PAV系列产品并联连接, Max 6台, 可增加输出电流。

并联运行

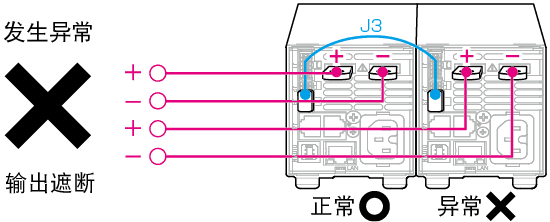

菊花链连接

用多台的PAV系列产品构建多电源系统, 当其 中1台发生故障时, 可使得其构成的电源输出 全部停止。

菊花链连接

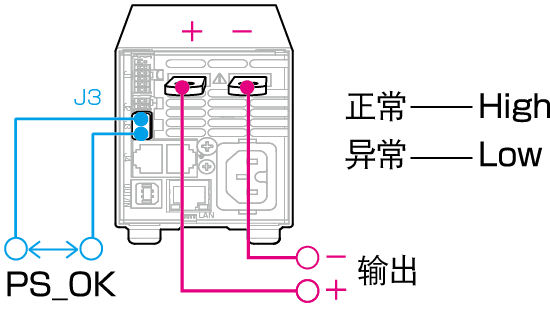

PS_OK 信号

保护功能动作时通过TTL输出通知异常。正常 动作状态下PS_OK级别为HIGH。

PS_OK信号

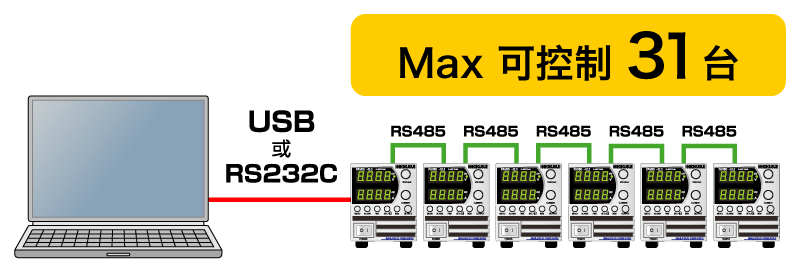

USB/RS232C/RS485 控制

USB／RS232C／RS485接口为PAV系列产品的标准配备。Max可连接31台的PAV系列产品进行控制。
此外, USB／RS232C／RS485接口内置在PAV系列产品的主机里。

USB／RS232C／RS485 控制

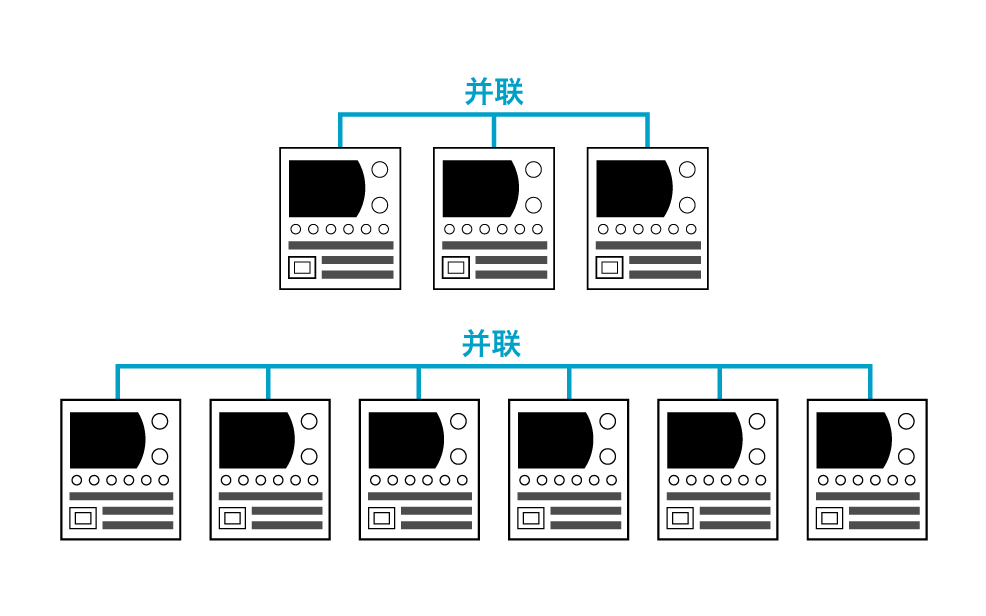

并联运行／同步运行

可以实现并联运行（相同额定的PAV系列产品）和同步运行（同步触发）。
而且, 通过使用选购件的机柜适配器KRA2-PAV（Max安装6台）及一半尺寸大小的一体化外壳CC01- PAV（Max安装3台）以实现一体化, 进而使机柜组装或可搬移性变得更加容易。
*即使不使用选购件的KRA2-PAV, CC01-PAV, 也可实现并联运行和同步运行。

并联运行



产品参数

200W 类型


规格

输出

脉动

电源变动

负荷变动

外形尺寸

重量

输入（AC）

型号

CV

CC

CV

CC

CV

CC

CV

CC

Type

（约）

电压

电流*1

PAV10-20
  （with LAN）

0〜10V

0〜20A

5mVrms

25mArms

0.01%＋2mV

0.01%＋2mA

0.01%＋2mV

0.01%＋5mA

I

2kg

85〜265V

2.65/1.31A

PAV20-10
  （with LAN）

0〜20V

0〜10A

6mVrms

15mArms

0.01%＋2mV

0.01%＋2mA

0.01%＋2mV

0.01%＋5mA

I

2kg

85〜265V

2.62/1.29A

PAV36-6
  （with LAN）

0〜36V

0〜6A

6mVrms

8mArms

0.01%＋2mV

0.01%＋2mA

0.01%＋2mV

0.01%＋5mA

I

2kg

85〜265V

2.76/1.37A

PAV60-3.5
  （with LAN）

0〜60V

0〜3.5A

7mVrms

4mArms

0.01%＋2mV

0.01%＋2mA

0.01%＋2mV

0.01%＋5mA

I

2kg

85〜265V

2.69/1.33A

PAV100-2
  （with LAN）

0〜100V

0〜2A

8mVrms

3mArms

0.01%＋2mV

0.01%＋2mA

0.01%＋2mV

0.01%＋5mA

I

2kg

85〜265V

2.55/1.26A

PAV160-1.3
  （with LAN）

0〜160V

0〜1.3A

10mVrms

1.2mArms

0.01%

0.02%

0.01%

0.09%

II

2kg

85〜265V

2.64/1.30A

PAV320-0.65
  （with LAN）

0〜320V

0〜0.65A

25mVrms

0.8mArms

0.01%

0.02%

0.01%

0.09%

II

2kg

85〜265V

2.64/1.30A

PAV650-0.32
  （with LAN）

0〜650V

0〜0.32A

60mVrms

0.5mArms

0.01%

0.02%

0.01%

0.15%

II

2kg

85〜265V

2.64/1.30A

*1 在输入电压100Vac／200Vac, 额定输出功率, 周边温度25℃, 内置LAN选购件的情况下, 效率会减少0.5%, 输入电流会增加0.5%


400W 类型


规格

输出

脉动

电源变动

负荷变动

外形尺寸

重量

输入（AC）

型号

CV

CC

CV

CC

CV

CC

CV

CC

Type

（约）

电压

电流*1

PAV10-40
  （with LAN）

0〜10V

0〜40A

5mVrms

70mArms

0.01%＋2mV

0.01%＋2mA

0.01%＋2mV

0.01%＋5mA

I

2kg

85〜265V

5.05/2.47A

PAV20-20
  （with LAN）

0〜20V

0〜20A

6mVrms

40mArms

0.01%＋2mV

0.01%＋2mA

0.01%＋2mV

0.01%＋5mA

I

2kg

85〜265V

4.98/2.45A

PAV36-12
  （with LAN）

0〜36V

0〜12A

6mVrms

15mArms

0.01%＋2mV

0.01%＋2mA

0.01%＋2mV

0.01%＋5mA

I

2kg

85〜265V

5.25/2.57A

PAV60-7
  （with LAN）

0〜60V

0〜7A

7mVrms

8mArms

0.01%＋2mV

0.01%＋2mA

0.01%＋2mV

0.01%＋5mA

I

2kg

85〜265V

5.10/2.50A

PAV100-4
  （with LAN）

0〜100V

0〜4A

8mVrms

3mArms

0.01%＋2mV

0.01%＋2mA

0.01%＋2mV

0.01%＋5mA

I

2kg

85〜265V

4.80/2.37A

PAV160-2.6
  （with LAN）

0〜160V

0〜2.6A

10mVrms

1.5mArms

0.01%

0.02%

0.01%

0.09%

II

2kg

85〜265V

5/2.44A

PAV320-1.3
  （with LAN）

0〜320V

0〜1.3A

25mVrms

1mArms

0.01%

0.02%

0.01%

0.09%

II

2kg

85〜265V

5/2.44A

PAV650-0.64
  （with LAN）

0〜650V

0〜0.64A

60mVrms

0.6mArms

0.01%

0.02%

0.01%

0.09%

II

2kg

85〜265V

5/2.44A

*1 在输入电压100Vac／200Vac, 额定输出功率, 周边温度25℃, 内置LAN选购件的情况下, 效率会减少0.5%, 输入电流会增加0.5%


600W 类型


规格

输出

脉动

电源变动

负荷变动

外形尺寸

重量

输入（AC）

型号

CV

CC

CV

CC

CV

CC

CV

CC

Type

（约）

电压

电流*1

PAV10-60
  （with LAN）

0〜10V

0〜60A

5mVrms

150mArms

0.01%＋2mV

0.01%＋2mA

0.01%＋2mV

0.01%＋5mA

I

2kg

85〜265V

7.48/3.69A

PAV20-30
  （with LAN）

0〜20V

0〜30A

5mVrms

75mArms

0.01%＋2mV

0.01%＋2mA

0.01%＋2mV

0.01%＋5mA

I

2kg

85〜265V

7.22/3.56A

PAV36-18
  （with LAN）

0〜36V

0〜18A

5mVrms

25mArms

0.01%＋2mV

0.01%＋2mA

0.01%＋2mV

0.01%＋5mA

I

2kg

85〜265V

7.70/3.80A

PAV60-10
  （with LAN）

0〜60V

0〜10A

12mVrms

8mArms

0.01%＋2mV

0.01%＋2mA

0.01%＋2mV

0.01%＋5mA

I

2kg

85〜265V

7.13/3.52A

PAV100-6
  （with LAN）

0〜100V

0〜6A

15mVrms

5mArms

0.01%＋2mV

0.01%＋2mA

0.01%＋2mV

0.01%＋5mA

I

2kg

85〜265V

7.13/3.52A

PAV160-4
  （with LAN）

0〜160V

0〜4A

10mVrms

2mArms

0.01%

0.02%

0.01%

0.09%

II

2kg

85〜265V

7.47/3.69A

PAV320-2
  （with LAN）

0〜320V

0〜2A

30mVrms

1.5mArms

0.01%

0.02%

0.01%

0.09%

II

2kg

85〜265V

7.47/3.69A

PAV650-1
  （with LAN）

0〜650V

0〜1A

60mVrms

1mArms

0.01%

0.02%

0.01%

0.09%

II

2kg

85〜265V

7.59/3.75A

*1 在输入电压100Vac／200Vac, 额定输出功率, 周边温度25℃, 内置LAN选购件的情况下, 效率会减少0.5%, 输入电流会增加0.5%


800W 类型


规格

输出

脉动

电源变动

负荷变动

外形尺寸

重量

输入（AC）

型号

CV

CC

CV

CC

CV

CC

CV

CC

Type

（约）

电压

电流*1

PAV10-72
  （with LAN）

0〜10V

0〜72A

5mVrms

180mArms

0.01%＋2mV

0.01%＋2mA

0.01%＋2mV

0.01%＋5mA

I

2kg

85〜265V

9.00/4.45A

PAV20-40
  （with LAN）

0〜20V

0〜40A

5mVrms

100mArms

0.01%＋2mV

0.01%＋2mA

0.01%＋2mV

0.01%＋5mA

I

2kg

85〜265V

9.65/4.75A

PAV36-24
  （with LAN）

0〜36V

0〜24A

5mVrms

31mArms

0.01%＋2mV

0.01%＋2mA

0.01%＋2mV

0.01%＋5mA

I

2kg

85〜265V

10.30/5.10A

PAV60-14
  （with LAN）

0〜60V

0〜14A

12mVrms

28mArms

0.01%＋2mV

0.01%＋2mA

0.01%＋2mV

0.01%＋5mA

I

2kg

85〜265V

10.00/4.95A

PAV100-8
  （with LAN）

0〜100V

0〜8A

15mVrms

12mArms

0.01%＋2mV

0.01%＋2mA

0.01%＋2mV

0.01%＋5mA

I

2kg

85〜265V

9.5/4.7A

PAV160-5
  （with LAN）

0〜160V

0〜5A

10mVrms

2mArms

0.01%

0.02%

0.01%

0.09%

II

2kg

85〜265V

9.34/4.61A

PAV320-2.5
  （with LAN）

0〜320V

0〜2.5A

30mVrms

1.5mArms

0.01%

0.02%

0.01%

0.09%

II

2kg

85〜265V

9.34/4.59A

PAV650-1.25
  （with LAN）

0〜650V

0〜1.25A

60mVrms

1mArms

0.01%

0.02%

0.01%

0.09%

II

2kg

85〜265V

9.43/4.66A

*1 在输入电压100Vac／200Vac, 额定输出功率, 周边温度25℃, 内置LAN选购件的情况下, 效率会减少0.5%, 输入电流会增加0.5%
