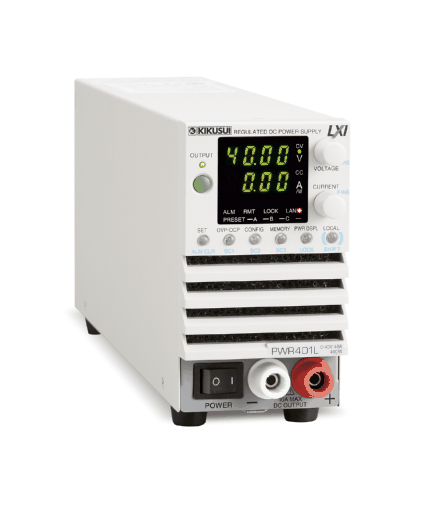

小型宽量程直流电源 PWR-01系列

产品描述：
PWR-01 系列配置有外部电压，电阻控制等在试验用电源装置的模拟外部信号控制与监控用途中所必要的接口。外部信号的输入及状态信号的输出能够使用后面板 J1/J2 连接器进行。

产品特点产品参数相关产品

产品特点

序列机能

时序功能是指，对预先设定的内容（程序）一个一个自动执行的功能。时序程序不能从面板设定。使用命令做成。在遥控一旦执行时序程序，程序则被写入本产品，在面板可以执行。一旦程序写入本产品，即使没有 PC 也可以执行程序。

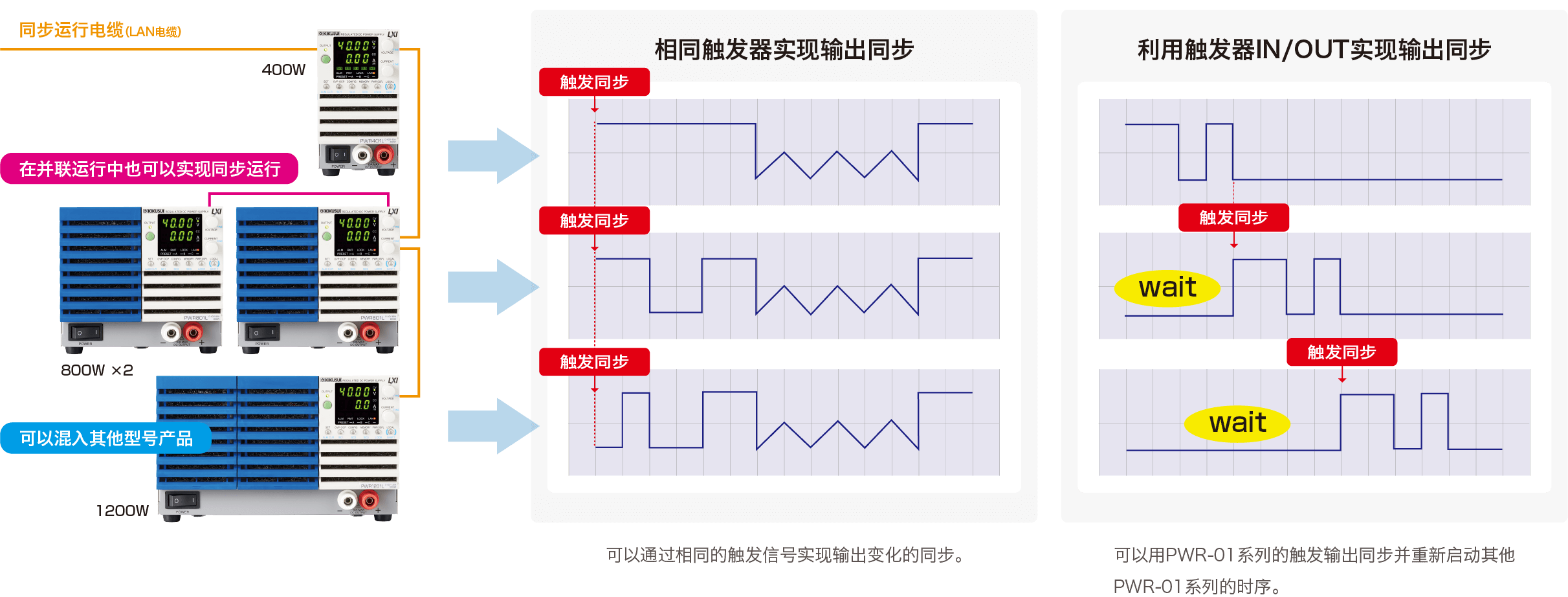

同步运行

同步运行是指，通过触发信号使设定和序列程序的再开同步执行的功能。PWR-01 的各种型号（比如：400W 型号和 800W 型号等）可以混合连接。即使并列运转也可以同步运行。同步运行具有以下功能。进行同步运行时，需要使用命令在遥控进行各种设定。设定后，没有 PC 可以进行同步运行。

使用相同的触发器进行输出同步

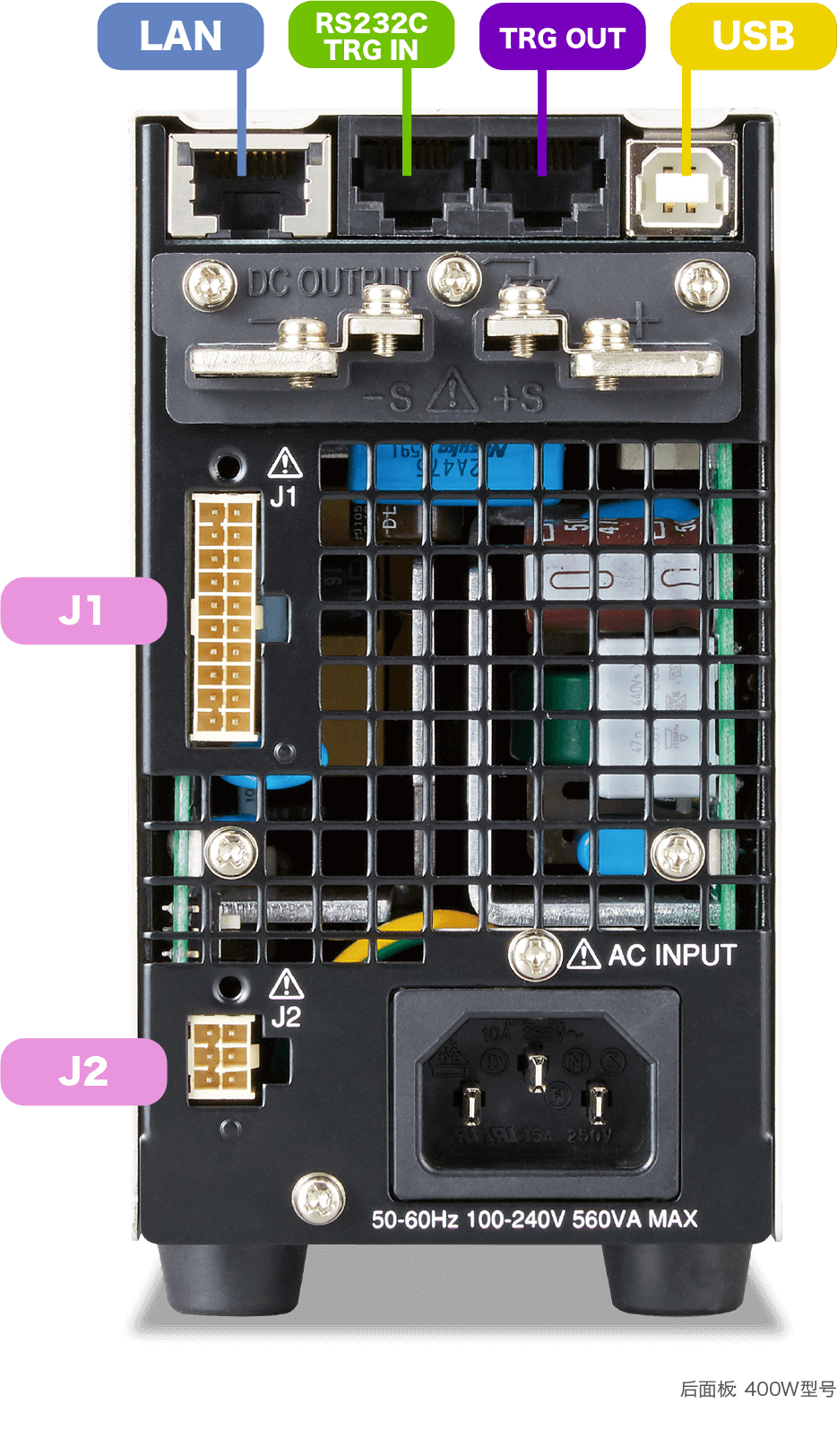

通信接口为标准配备

本机器标准配置了构筑系统所需的通信接口 LAN（LXI）、USB、 RS232C。当使用 RS232C 时，请另行购买选购件 D-sub 9P-RJ45 转换电缆（RD-8P/9P）。另外，也配备了模拟控制使用的 J1/J2 连接器。

通信接口为标准配备

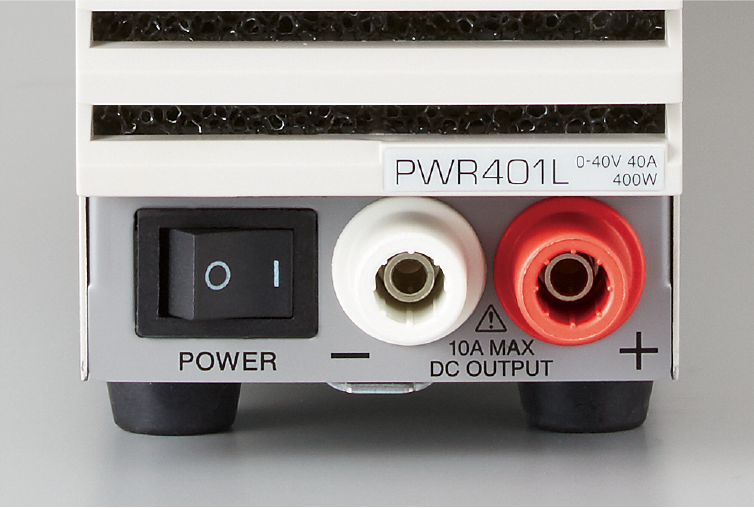

安全而易操作的前面板输出端子

前端输出端子（最大 10 A）为标准配置，可在台式机上使用。输出端子必须通过安全插头连接。 *本产品的规格由后部输出端子确定。

前端输出终端

外部模拟控制功能

PWR-01 系列配置有外部电压，电阻控制等在试验用电源装置的模拟外部信号控制与监控用途中所必要的接口。外部信号的输入及状态信号的输出能够使用后面板 J1/J2 连接器进行。使用 JI/J2 时，请另行购买选购件 J1/J2 连接器插头套件（OP01- PWR-01）

输出电压，输出电流的控制

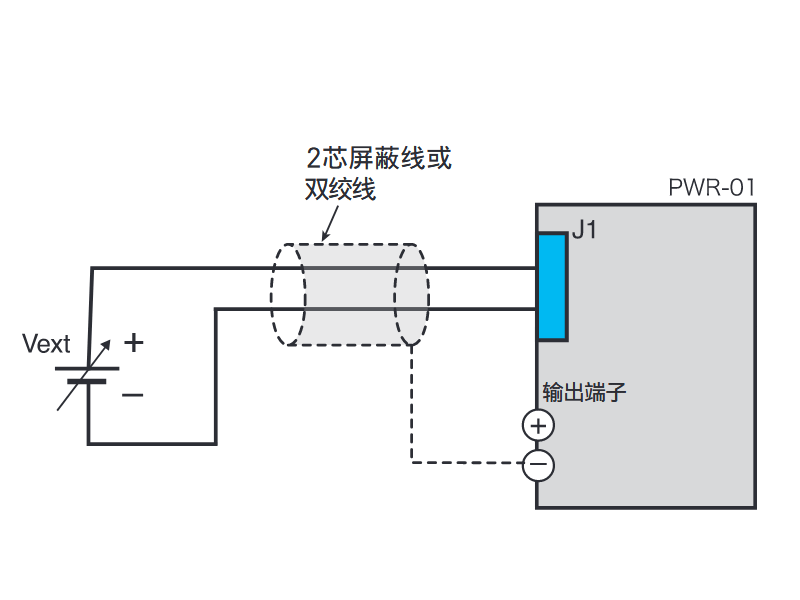

使用外部电压控制

从外部对 PWR-01 系列施加电压，可以控制输出电压和输出电流。

使用外部电压控制

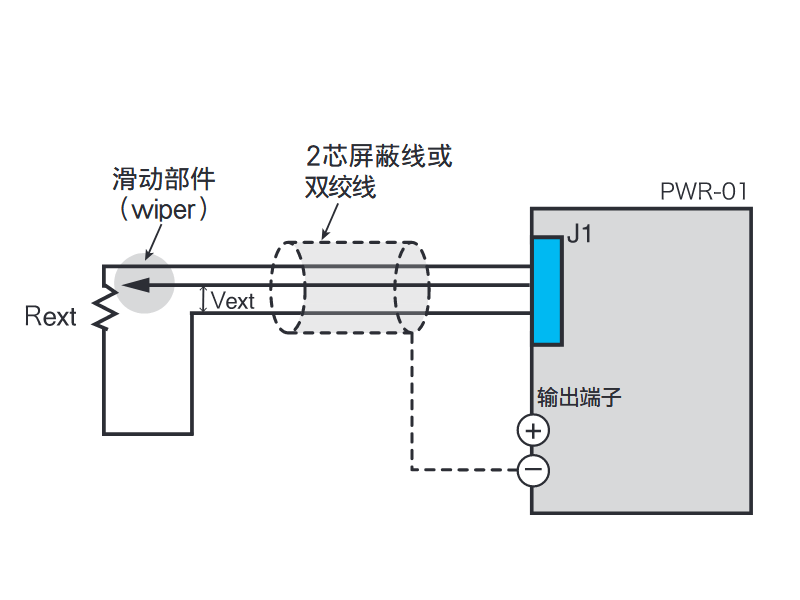

使用外部电阻进行控制

调节外接电阻，可以控制输出电压和输出电流。

使用外部电阻进行控制

使用外部接点进行输出 ON/OFF 控制

可以从外部接点控制 PWR-01 系列输出的 ON/OFF。

使用外部电阻进行控制

使用外部接点控制输出停机

可以从外部接点控制输出死机。

使用外部接点控制输出停机

使用外部接点清除警报

可以从外部接点对 PWR-01 系列进行警报取消。

使用外部接点清除警报

动作模式的监视

输出电压及输出电流的外部监视。

３〜４倍比的恒功率型工作

工作领域宽，电压电流设定组合可以实现【3～4倍率】的功率型电源。

例如，额定输出功率为 1200W型号的PWR1201ML，可以实现从 80V-15A 到20V-60A 无缝隙的动作。

３〜４倍比的恒功率型工作

产品参数

规格	输出			波纹		电源变动		负荷变动		电源输入及其他
型号	CV	CC	额定功率	CV	CC	CV	CC	CV	CC	输入电流	重量
型号	V	A	W	mVrms	mArms	mV	mA	mV	mA	AC（100／200V）A	（约）kg
PWR401L	0〜40	0〜40	400	5	80	±6	±6	±6	±13	5.6／2.8	3
PWR401ML	0〜80	0〜20		5	40	±10	±4	±10	±9
PWR401MH	0〜240	0〜5		20	12	±26	±2.5	±26	±6.0
PWR401H	0〜650	0〜1.85		50	6	±67	±2.2	±67	±5.4
PWR801L	0〜40	0〜80	800	5	160	±6	±10	±6	±21	11.2／5.6	5.5
PWR801ML	0〜80	0〜40		5	80	±10	±6	±10	±13
PWR801MH	0〜240	0〜10		20	24	±26	±3	±26	±7.0
PWR801H	0〜650	0〜3.70		50	12	±67	±2.4	±67	±5.7
PWR1201L	0〜40	0〜120	1200	5	240	±6	±14	±6	±29	16.8／8.4	7.5
PWR1201ML	0〜80	0〜60		5	120	±10	±8	±10	±17
PWR1201MH	0〜240	0〜15		20	36	±26	±3.5	±26	±8.0
PWR1201H	0〜650	0〜5.55		50	18	±67	±2.6	±67	±6.1
PWR2001L	0〜40	0〜200	2000	5	400	±6	±22	±6	±45	28.0／14.0	13
PWR2001ML	0〜80	0〜100		5	200	±10	±12	±10	±25
PWR2001MH	0〜240	0〜25		20	60	±26	±4.5	±26	±10
PWR2001H	0〜650	0〜9.25		50	30	±67	±2.9	±67	±6.9
