产品描述：

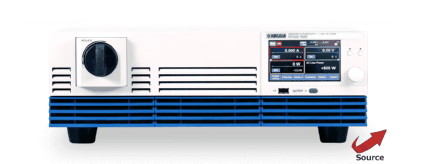

PXT 系列是一款高性能、大容量、宽范围直流电源，最大额定输出功率为 20 kW，尺寸仅为 3 U。具有可变内阻功能、放电开/关功能和输出开/关功能。除延迟功能外，还提供各种通信接口（标准配置为 LAN、USB 和 RS232C）。既可以独立使用，也可以组装到试验设备中使用。并且，由于出色的散热设计，其动作保证环境温度可达50℃，可以应对严酷的高温实验环境。扩展性良好，通过并联运行（Max 25 台）可以将功率提高到500kW。

产品特点产品参数相关产品

产品特点

输出功率范围 2.25 至3倍比率功率型运行
低脉动，低噪声
宽量程输出实现优秀的通用性
优秀的过渡响应特性
可根据目的、用途优化、选择的响应速度
搭载触摸屏显示器

分泄电路 (bleeder circuit) 的 ON/OFF 功能

通过将泄放功能设定为ON 的状态，当OUTPUT OFF 时可迅速将积累在负载侧的电荷放出。

另外，当输出端子与电池相连接时，即使是OUTPUT OFF 的状态，只要泄放功能为ON 状态，电池的电荷就会被放电。在这种情况下，可将泄放功能设定为OFF 状态从而避免不必要的放电。

优先动作模式

输出开启时，可以设定以恒压(CV)、恒流(CC)、恒功率(CP) 的任意一种动作模式输出。在连接电池和电源等的情况下，设为CC 模式优先可以防止过冲。

实现无负载下降时间的高速化

PXT 系列的无负载下降时间可实现750ms。可对缩短节拍时间做出贡献。

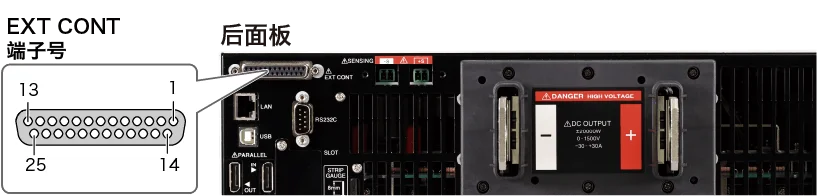

外部控制功能

后面板 EXT PXT 系列可通过 CONT 连接器由外部设备控制。通用数字输入端子和通用数字输出端子可分配任何功能，因此很容易与其他测量设备组合构建系统。

数字输入输出标准支持NPN ／ PNP 两种类型的PLC。因为模拟输入输出标准与输出端子绝缘，所以通过PLC 安全地进行模拟控制。

外部控制功能

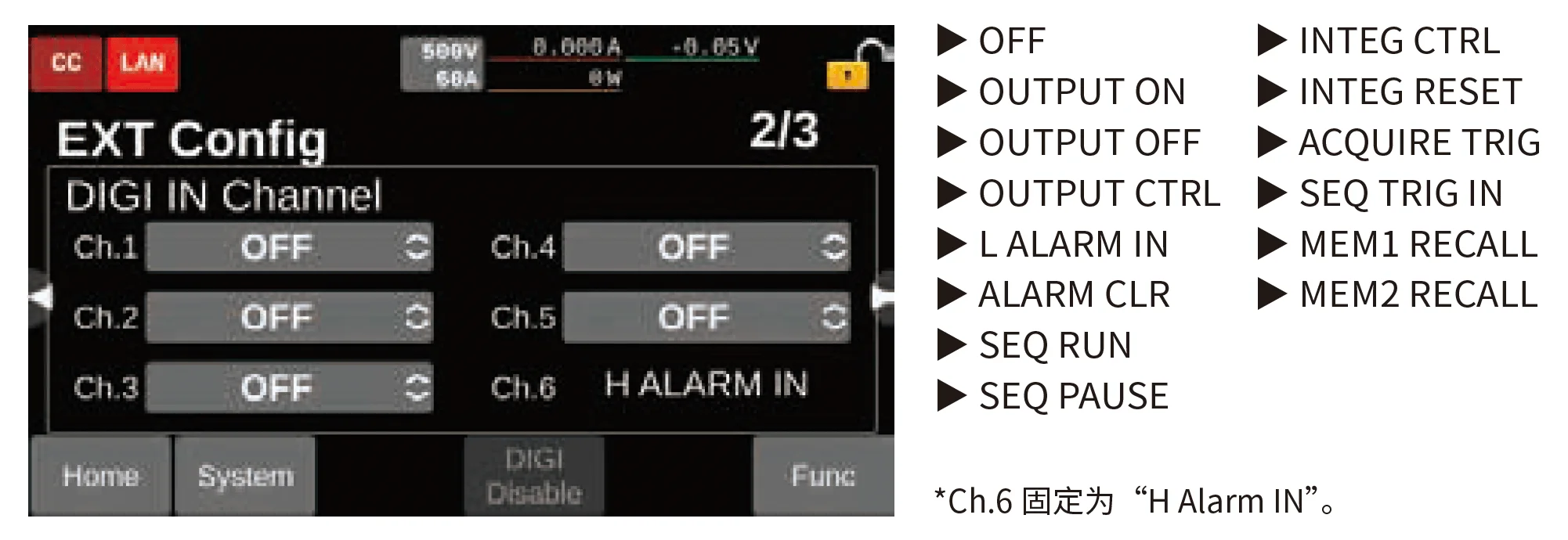

通用隔离数字输入端子模块可用于 1 至 5 号通道。可从右侧所列项目中选择任何设置值。

通用隔离数字输入端子模块从 1 到 5 均有提供。

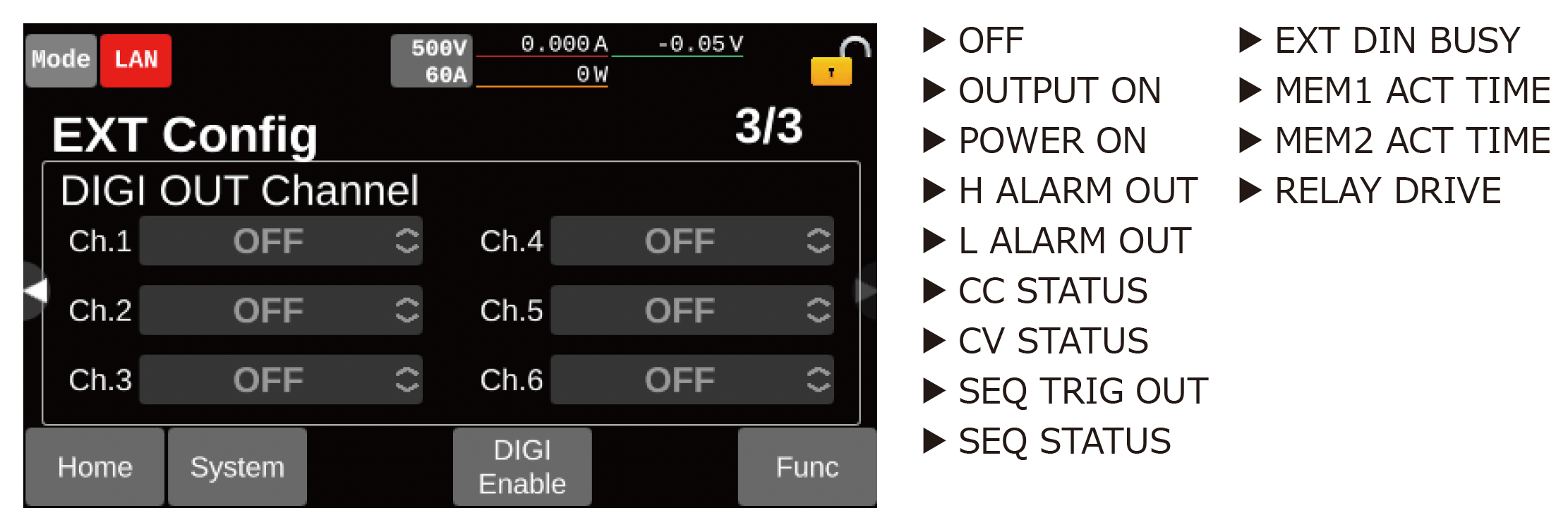

通用隔离数字输出端子可用于第 1 至第 6 章。可从右侧所列项目中选择任何设置值。

通用隔离数字输入端子模块从 1 到 6 均有提供。

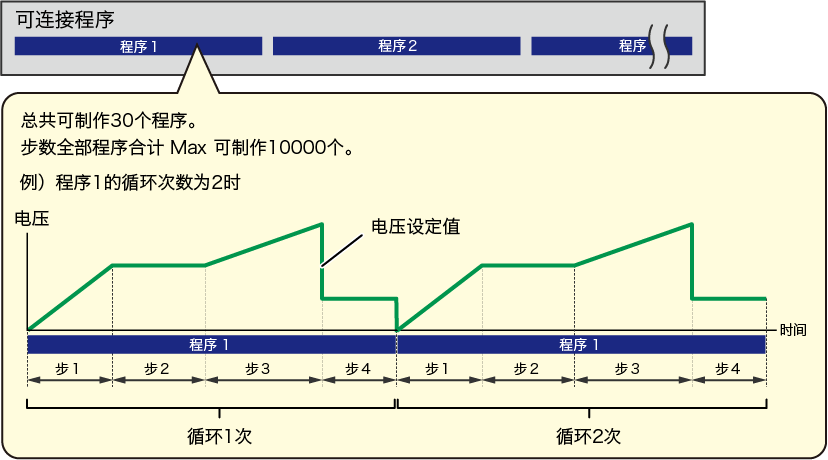

序列机能

预设动作可连续执行。所有程序最多可创建 30 个程序和 10,000 个步骤。存储在设备存储器中的程序可通过前面板导出到 USB 存储器。

序列机能

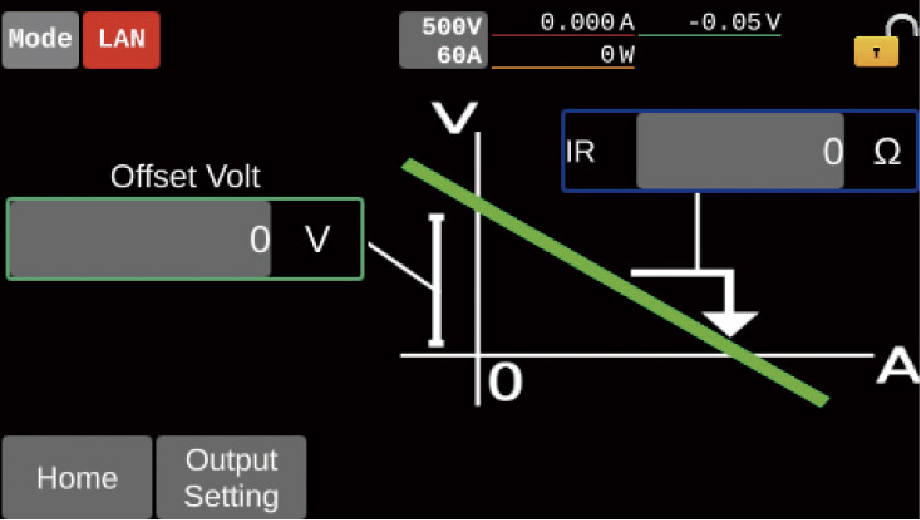

可变内阻功能

该功能可根据设定的电阻值，在恒压工作条件下根据输出电流值改变输出电压值。可对充电电池和线束的内部电阻进行简单模拟。

可变内阻功能

产品参数

规格	输出			脉动	电源变动		负荷变动		输入电流	重量
型号	CV	CC	额定功率	CV	CV	CC	CV	CC	AC（200V三相／400V三相）	（约）
PXT20K-500 三相三线（20 kW / 500 V / 120 A / 输入电压 200 V）	0 〜 500 V	120 A	20 kW	100 mVrms	±100 mV	±240 mA	±250 mV	±240 mA	80 A	38 kg
PXT20K-500 三相三线（20 kW / 500 V / 120A / 输入电压 400 V）	0 〜 500 V	120 A	20 kW	100 mVrms	±100 mV	±240 mA	±250 mV	±240 mA	40 A	38 kg
PXT20K-1000 三相三线（20 kW / 1000 V / 60 A / 输入电压 200 V）	0 〜 1000 V	60 A	20 kW	250 mVrms	±200 mV	±120 mA	±750 mV	±120 mA	80 A	38 kg
PXT20K-1000 三相三线（20 kW / 1000 V / 60 A / 输入电压 400 V）	0 〜 1000 V	60 A	20 kW	250 mVrms	±200 mV	±120 mA	±750 mV	±120 mA	40 A	38 kg
PXT20K-1500 三相三线（20 kW / 1500 V / 30 A / 输入电压 200 V）	0 〜 1500 V	30 A	20 kW	300 mVrms	±300 mV	±60 mA	±750 mV	±60 mA	80 A	37 kg
PXT20K-1500 三相三线（20 kW / 1500 V / 30 A / 输入电压 400 V）	0 〜 1500 V	30 A	20 kW	300 mVrms	±300 mV	±60 mA	±750 mV	±60 mA	40 A	37 kg
