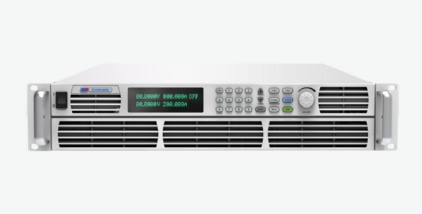

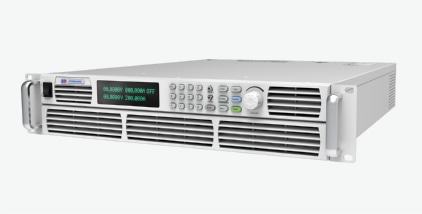

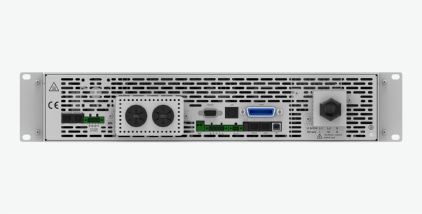

SP-1U/2U系列高性能可编程直流电源

产品描述：
可提供稳定的直流输出及更宽的电压与电流，单机电流范围高达200A及电压范围高达800V，1台可以替代矩形电源的多台应用，可以通过面板或上位机远程控制输出多样化的电压、电流组合，可设置定时的输出时间，提供OVP、OCP、OPP、OTP、短路保护功能。支持LIST波形编辑功能，内置汽车电子标准测试波形，标配RS232、RS485、USB，选配LAN、GPIB等通讯接口，满足更多的应用场合。

产品特点产品参数相关产品

产品特点

低纹波与低噪声
CV与CC工作模式自由切换
具有OVP/OCP/OPP/OTP/短路保护功能
具有外部模拟量控制输入接口
高精度与高分辨率
支持LIST/SEQUENCE文件编辑
具有远程补偿功能
标配USB/RS485/RS232通讯接口
支持主从串/并联模式可达10台
高精度与高分辨率
支持LIST/SEQUENCE文件编辑
具有远程补偿功能
标配USB/RS485/RS232通讯接口

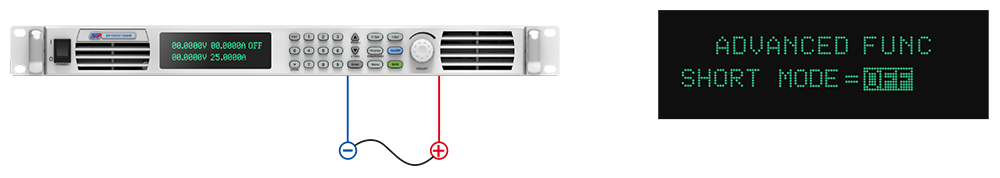

短路模式

该功能适应于线缆/保险丝载流能力的测试，开启该功能后，电源将关闭短路保护功能，并保持极低的电压输出额定电流。

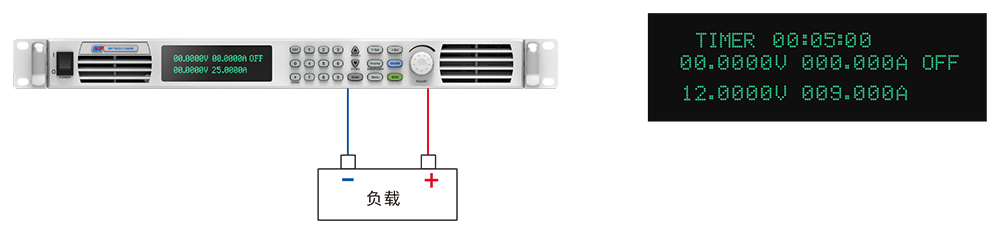

定时输出功能

该功能适应于无人值守场合，开启该功能并设定输出时间，从电源输出后开始计时，到时间倒数计时至0后电源自动关闭输出。而且电源具备的完善的保护功能确保该功能的使用安全。

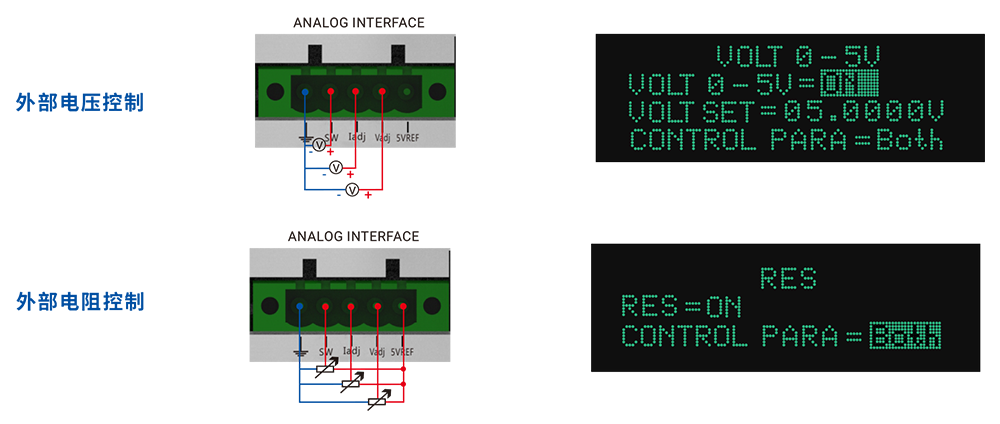

外部控制功能

该系列电源提供外部电压/电阻控制输出，可利用外加电源(0~5V)或是外接可变电阻(5~10K)来控制电压电流的设定以及电源的输出状态。

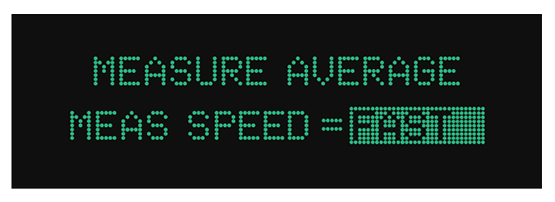

平均量测功能

在此模式下，若是待测物有剧烈的电压电流变化，可改变平均量测次数来让显示值更加稳定。显示频率有FAST(快)/MEDIUM(中)/SLOW(慢)供选择。

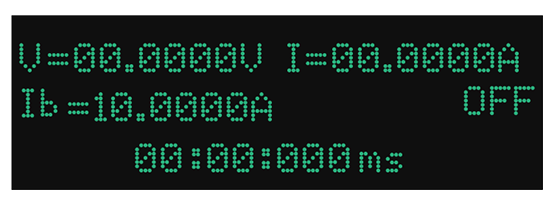

电流计数功能

该功能适用于断路器或者保险丝熔断时间测试。当电流达到断路器或者保险丝的熔断电流Ib时计时开始，在其断开后结束计时，计时分辨率可达200ms。

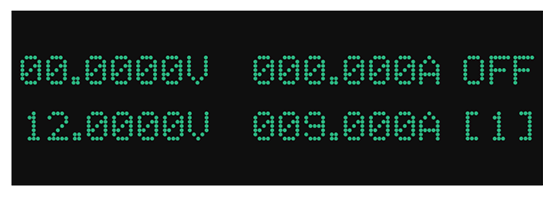

快速调用

该功能支持前面板数字按键直接调用存储参数。用户首先将常用数据保存在电源内存中，进入快速调用模式后直接按下数字键，可以快速调用储存在【1】~【9】中的参数。

产品参数

型号	电压	电流	功率	电压纹波	电流纹波	电压上升响应时间	电压下降响应时间
SP20VDC600W	20V	60A	600W	40mVp-p/6mVrms	20mA (TYP Value)	≤10ms(空载),≤10ms(满载)	≤150ms(空载),≤20ms(满载)
SP20VDC1000W	20V	60A	1000W	40mVp-p/6mVrms	20mA (TYP Value)	≤10ms(空载),≤10ms(满载)	≤150ms(空载),≤15ms(满载)
SP20VDC1200W	20V	60A	1200W	40mVp-p/6mVrms	20mA (TYP Value)	≤10ms(空载),≤10ms(满载)	≤150ms(空载),≤12ms(满载)
SP32VDC600W	32V	50A	600W	40mVp-p/6mVrms	20mA (TYP Value)	≤12ms(空载),≤12ms(满载)	≤150ms(空载),≤20ms(满载)
SP32VDC1000W	32V	50A	1000W	40mVp-p/6mVrms	20mA (TYP Value)	≤12ms(空载),≤12ms(满载)	≤150ms(空载),≤15ms(满载)
SP32VDC1200W	32V	50A	1200W	40mVp-p/6mVrms	20mA (TYP Value)	≤10ms(空载),≤10ms(满载)	≤150ms(空载),≤12ms(满载)
SP32VDC1600W	32V	50A	1600W	40mVp-p/6mVrms	20mA (TYP Value)	≤10ms(空载),≤10ms(满载)	≤150ms(空载),≤10ms(满载)
SPS32VDC1000W	32V	200A	1000W	60mVp-p/10mVrms	200mA (TYP Value)	≤20ms(空载),≤40ms(满载)	≤500ms(空载),≤45ms(满载)
SP32VDC2000W	32V	200A	2000W	60mVp-p/10mVrms	200mA (TYP Value)	≤20ms(空载),≤30ms(满载)	≤500ms(空载),≤30ms(满载)
SP32VDC3000W	32V	200A	3000W	60mVp-p/10mVrms	200mA (TYP Value)	≤20ms(空载),≤20ms(满载)	≤500ms(空载),≤25ms(满载)
SP32VDC4000W	32V	200A	4000W	60mVp-p/10mVrms	200mA (TYP Value)	≤20ms(空载),≤20ms(满载)	≤500ms(空载),≤20ms(满载)
SP40VDC600W	40V	40A	600W	40mVp-p/6mVrms	20mA (TYP Value)	≤10ms(空载),≤10ms(满载)	≤150ms(空载),≤20ms(满载)
SP40VDC1000W	40V	40A	1000W	40mVp-p/6mVrms	20mA (TYP Value)	≤10ms(空载),≤10ms(满载)	≤150ms(空载),≤15ms(满载)
SP40VDC1200W	40V	40A	1200W	40mVp-p/6mVrms	20mA (TYP Value)	≤10ms(空载),≤10ms(满载)	≤150ms(空载),≤12ms(满载)
SP40VDC1600W	40V	40A	1600W	40mVp-p/6mVrms	20mA (TYP Value)	≤10ms(空载),≤10ms(满载)	≤150ms(空载),≤10ms(满载)
SPS40VDC1000W	40V	120A	1000W	40mVp-p/6mVrms	20mA (TYP Value)	≤10ms(空载),≤10ms(满载)	≤350ms(空载),≤10ms(满载)
SP40VDC2000W	40V	120A	2000W	40mVp-p/6mVrms	20mA (TYP Value)	≤10ms(空载),≤10ms(满载)	≤350ms(空载),≤10ms(满载)
SP40VDC3000W	40V	120A	3000W	40mVp-p/6mVrms	20mA (TYP Value)	≤10ms(空载),≤10ms(满载)	≤350ms(空载),≤10ms(满载)
SP40VDC4000W	40V	120A	4000W	40mVp-p/6mVrms	20mA (TYP Value)	≤10ms(空载),≤10ms(满载)	≤350ms(空载),≤10ms(满载)
SP75VDC600W	75V	25A	600W	40mVp-p/6mVrms	10mA (TYP Value)	≤10ms(空载),≤10ms(满载)	≤160ms(空载),≤20ms(满载)
SP75VDC1000W	75V	25A	1000W	40mVp-p/6mVrms	10mA (TYP Value)	≤10ms(空载),≤10ms(满载)	≤160ms(空载),≤15ms(满载)
SP75VDC1200W	75V	25A	1200W	40mVp-p/6mVrms	10mA (TYP Value)	≤10ms(空载),≤10ms(满载)	≤160ms(空载),≤12ms(满载)
SP75VDC1500W	75V	25A	1500W	40mVp-p/6mVrms	10mA (TYP Value)	≤10ms(空载),≤10ms(满载)	≤160ms(空载),≤10ms(满载)
SP75VDC4000W	75V	60A	4000W	40mVp-p/8mVrms	10mA (TYP Value)	≤15ms(空载),≤15ms(满载)	≤450ms(空载),≤20ms(满载)
SPS80VDC1000W	80V	60A	1000W	40mVp-p/6mVrms	10mA (TYP Value)	≤15ms(空载),≤15ms(满载)	≤450ms(空载),≤30ms(满载)
SP80VDC2000W	80V	60A	2000W	40mVp-p/6mVrms	10mA (TYP Value)	≤15ms(空载),≤15ms(满载)	≤450ms(空载),≤30ms(满载)
SP80VDC3000W	80V	60A	3000W	40mVp-p/6mVrms	10mA (TYP Value)	≤15ms(空载),≤15ms(满载)	≤450ms(空载),≤30ms(满载)
SPS120VDC1000W	120V	40A	1000W	80mVp-p/15mVrms	10mA (TYP Value)	≤20ms(空载),≤20ms(满载)	≤350ms(空载),≤21ms(满载)
SP120VDC2000W	120V	40A	2000W	80mVp-p/15mVrms	10mA (TYP Value)	≤20ms(空载),≤20ms(满载)	≤350ms(空载),≤21ms(满载)
SP120VDC3000W	120V	40A	3000W	80mVp-p/15mVrms	10mA (TYP Value)	≤20ms(空载),≤20ms(满载)	≤350ms(空载),≤21ms(满载)
SP120VDC4000W	120V	40A	4000W	80mVp-p/15mVrms	10mA (TYP Value)	≤20ms(空载),≤20ms(满载)	≤350ms(空载),≤21ms(满载)
SP150VDC600W	150V	10A	600W	120mVp-p/40mVrms	10mA (TYP Value)	≤25ms(空载),≤25ms(满载)	≤400ms(空载),≤32ms(满载)
SP150VDC1000W	150V	10A	1000W	120mVp-p/40mVrms	10mA (TYP Value)	≤25ms(空载),≤25ms(满载)	≤400ms(空载),≤32ms(满载)
SP150VDC1200W	150V	10A	1200W	120mVp-p/40mVrms	10mA (TYP Value)	≤25ms(空载),≤25ms(满载)	≤400ms(空载),≤32ms(满载)
SP150VDC1500W	150V	10A	1500W	120mVp-p/40mVrms	10mA (TYP Value)	≤25ms(空载),≤25ms(满载)	≤400ms(空载),≤32ms(满载)
SPS150VDC1000W	150V	30A	1000W	80mVp-p/15mVrms	10mA (TYP Value)	≤25ms(空载),≤25ms(满载)	≤500ms(空载),≤25ms(满载)
SP150VDC2000W	150V	30A	2000W	80mVp-p/15mVrms	10mA (TYP Value)	≤25ms(空载),≤25ms(满载)	≤500ms(空载),≤25ms(满载)
SP150VDC3000W	150V	30A	3000W	80mVp-p/15mVrms	10mA (TYP Value)	≤25ms(空载),≤25ms(满载)	≤500ms(空载),≤25ms(满载)
SP150VDC4000W	150V	30A	4000W	80mVp-p/15mVrms	10mA (TYP Value)	≤25ms(空载),≤25ms(满载)	≤500ms(空载),≤25ms(满载)
SP200VDC600W	200V	8A	600W	120mVp-p/40mVrms	10mA (TYP Value)	≤30ms(空载),≤30ms(满载)	≤600ms(空载),≤50ms(满载)
SP200VDC1000W	200V	8A	1000W	120mVp-p/40mVrms	10mA (TYP Value)	≤30ms(空载),≤30ms(满载)	≤600ms(空载),≤40ms(满载)
SP200VDC1200W	200V	8A	1200W	120mVp-p/40mVrms	10mA (TYP Value)	≤30ms(空载),≤30ms(满载)	≤600ms(空载),≤36ms(满载)
SP200VDC1500W	200V	8A	1500W	120mVp-p/40mVrms	10mA (TYP Value)	≤30ms(空载),≤30ms(满载)	≤600ms(空载),≤30ms(满载)
SPS200VDC1000W	200V	24A	1000W	150mVp-p/30mVrms	20mA (TYP Value)	30ms(空载),≤30ms(满载)	≤500ms(空载),≤20ms(满载)
SP200VDC2000W	200V	24A	2000W	150mVp-p/30mVrms	20mA (TYP Value)	≤30ms(空载),≤30ms(满载)	≤500ms(空载),≤20ms(满载)
SP200VDC3000W	200V	24A	3000W	150mVp-p/30mVrms	20mA (TYP Value)	≤30ms(空载),≤30ms(满载)	≤500ms(空载),≤20ms(满载)
SP200VDC4000W	200V	24A	4000W	150mVp-p/30mVrms	20mA (TYP Value)	≤30ms(空载),≤30ms(满载)	≤500ms(空载),≤20ms(满载)
SPS600VDC1000W	600V	10A	1000W	350mVp-p/40mVrms	10mA (TYP Value)	≤60ms(空载),≤60ms(满载)	≤800ms(空载),≤110ms(满载)
SP600VDC2000W	600V	10A	2000W	350mVp-p/40mVrms	10mA (TYP Value)	≤60ms(空载),≤60ms(满载)	≤800ms(空载),≤90ms(满载)
SP600VDC3000W	600V	10A	3000W	350mVp-p/40mVrms	10mA (TYP Value)	≤60ms(空载),≤60ms(满载)	≤800ms(空载),≤75ms(满载)
SP600VDC4000W	600V	10A	4000W	350mVp-p/40mVrms	10mA (TYP Value)	≤60ms(空载),≤60ms(满载)	≤800ms(空载),≤60ms(满载)
SPS800VDC1000W	800V	7.5A	1000W	800mVp-p/200mVrms	10mA (TYP Value)	≤60ms(空载),≤60ms(满载)	≤800ms(空载),≤60ms(满载)
SP800VDC2000W	800V	7.5A	2000W	800mVp-p/200mVrms	10mA (TYP Value)	≤60ms(空载),≤60ms(满载)	≤800ms(空载),≤60ms(满载)
SP800VDC3000W	800V	7.5A	3000W	800mVp-p/200mVrms	10mA (TYP Value)	≤60ms(空载),≤60ms(满载)	≤800ms(空载),≤60ms(满载)
SP800VDC4000W	800V	7.5A	4000W	800mVp-p/200mVrms	10mA (TYP Value)	≤60ms(空载),≤60ms(满载)	≤800ms(空载),≤60ms(满载)
