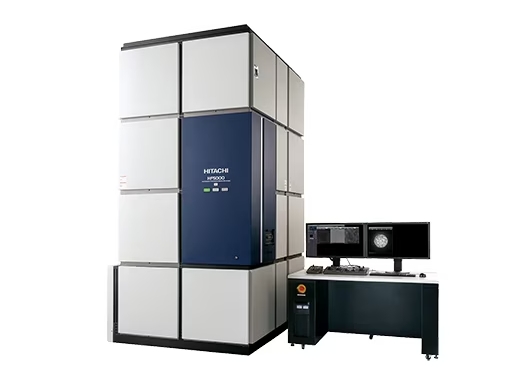

]球差场发射透射电子显微镜 HF5000_电子显微镜_分析仪器设备_产品中心

产品描述：
通过单极片实现0.078 nm的STEM空间分辨率和高样品倾斜度、高立体角EDX。透射电子显微镜除了延续了日立公司配备的球面像差校正器的功能、自动校正功能，像差校正后的SEM图像和对称Dual SDD技术等特点。还融汇了透射电子显微镜HF系列中所积累的技术。对于包括高端用户在内的广泛用户，我们提供亚Å级空间分辨率和高分析性能以及更多样化的观察和分析方法。

产品特点产品参数相关产品

产品特点

标配日立生产的照射系统球差校正器（附自动校正功能）
搭载具有高辉度、高稳定性的冷场FE电子枪
镜体和电源等的高稳定性使机体的性能大幅度提升
观察像差校正SEM/STEM图像的同时观察原子分辨率SE图像
采用侧面放入样品的新型样品台结构以及样品杆
支持高立体角EDX^*的对称配置（对称Dual SDD^*）
采用全新构造的机体外壳盖
配备日立生产的高性能样品杆^*

*选项

高辉度冷场FE电子枪×高稳定性×日立制球面像差校正器

以长年积累起来的高辉度冷场FE电子源技术为基础，进行优化，进一步实现电子枪的高度稳定性。此外，还更新了镜体，电源系统和样品台，以支持观察亚Å图像，并提升了机械和电气稳定性，然后与日立公司的球差校正器结合使用。不仅可以稳定地获得更高亮度更精密的探头，而且自动像差校正功能可以实现快速校正，从而易于发挥设备的固有性能。使像差校正可以更实用。

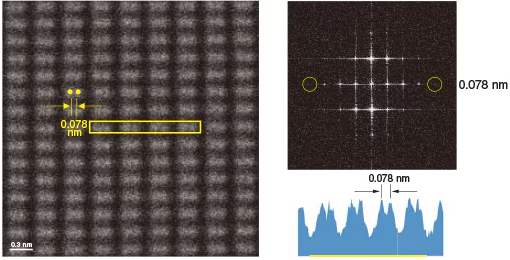

Si（211）单晶体HAADF-STEM图像（左）和图像强度曲线分布（右下）、FFT功率谱（右上）

支持高立体角EDX*的对称Dual SDD*

支持双重配置100 mm² SDD检测器，以实现更高的灵敏度和处理能力进行EDX元素分析。由于第二检测器位于一检测器的对面位置，因此，几乎不会因为样品倾斜，导致X射线中的信号检测量发生变化。所以，即使是结晶性样品，也不用顾忌信号量，可完全按照样品的方向与位置进行元素分析。此外，对于电子束敏感样品、低X光辐射量的样品，除了原子列映射，在低倍、广视野的高精细映射等领域也极为有效。

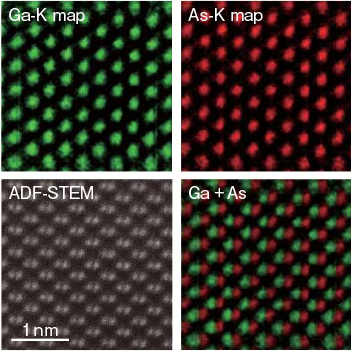

GaAs（110）的原子柱EDX映射

像差校正SEM图像/STEM图像　同时观察

配有标配二次电子检测器，可同时观察像差校正SEM/STEM图像。通过同时观察样品的表面和内部结构，可以掌握样品的三维构造。在像差校正SEM图像中，除了可以通过校正球差来提高分辨率之外，还可以获取更真实地样品表面图像。

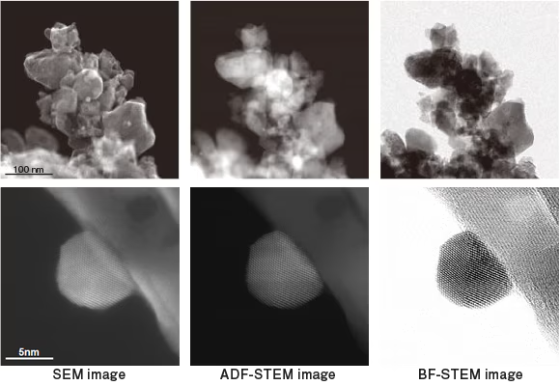

Au/CeO2催化剂的SEM/ADF-/BF-STEM图像（上段）和Au粒子的高分辨率图像（下段）

产品参数

项目		内容
电子源		W（310）冷阴极场发射型
加速电压		200 kV、60 kV^*1
图像分辨率	STEM	0.078 nm（ADF-STEM图像）
图像分辨率	TEM	0.102 nm（晶格像）
倍率	STEM	×20～×8,000,000
倍率	TEM	×100～×1,500,000
样品微动	样品台	偏心测角仪（Eucentric Goniometer）5轴样品台
	样品尺寸	3 mm Φ
	移动范围	X, Y＝±1.0 mm，Z=±0.4 mm
	样品倾斜	α＝±25°、β＝±35°（日立2轴倾斜样品杆^*1）
像差校正器		配有日立照射系统球面像差校正器（标配）
图像显示	PC	Windows^® 10 ^*2
	显示器	27英寸宽屏液晶显示器（机体控制显示器、第二显示器^*1）
	摄像头	标配伸缩式摄像头屏幕摄像头^*1（用于荧光板观察）
