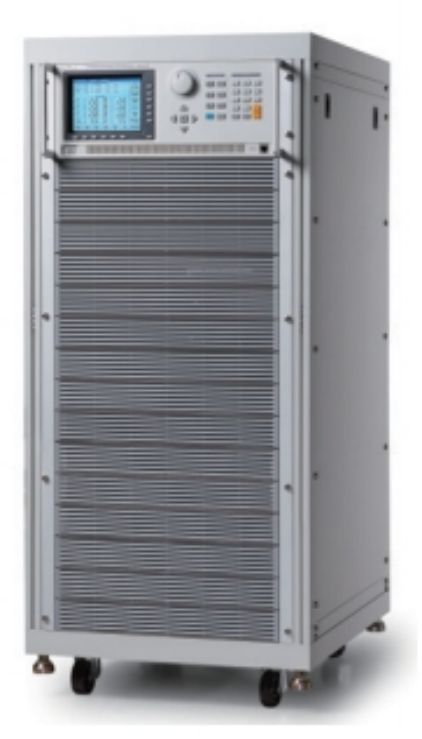

MODEL61511/6151261611/61612

产品描述：
61511/61512/61611/61612可编程交流电源供应器使用PWM高频开关切换技术，可在电压300V及15Hz到1500Hz频率的输出范围下。所有型号都可输出非常纯净的正弦波，可在50Hz/60Hz满载输出下低于0.3%总谐波失真率。不仅可输出纯交流电压，还有AC+DC输出模式来扩大应用，测试直流偏压成份。另外能提供方均根电流的4倍峰值连续输出，非常适用于待测物的输入浪涌电流测试。

产品特点产品参数相关产品

产品特点

功率规格 61511/61611 ： 12千瓦 61512/61612 ： 18千瓦

■ 控制器： 0-150V/0-300V/Auto

■ 速率： DC， 15Hz ~ 1500Hz

■ 可选择单相或三相交流輸出

■ 可配置电压和频率的输出变动率

■ 可配置电压和电流的输出限制

■ 高电流波峰因素，适用于浪涌电流测试

■ 可配置电压波形启动及关闭的相位角

■ 输出电压变化的同步TTL信号

■ LIST、STEP、PULSE模式做測試源擾動（PLD）模擬

■ 电压暂降、短时中断和电压变化模拟

■ 谐波和间谐波的失真波形合成

■ 参数量测功能包括个阶电流谐波成份

■ 可程式化类比介面

■ 配置端介面： GPIB、RS-232、USB

■ 以太网

■ 并联输出模式可提供高达90kVA输出功率

先进的PWM技术

Chroma 61500/61600系列可编程交流电源供应器利用高速PWM运作的优越设计，可提供高功率密度输出。内部模块化设计，不仅提供设备的可靠度，更有方便未来维护的优点。交流电源的电压输出端无变压器设计，不仅可减少产品输出阻抗，而且让61500/61600系列能提供DC电压成份，模拟输出交流电压含有 DC Offset的情况，用来测试整流性负载的输入不平衡电流状况。

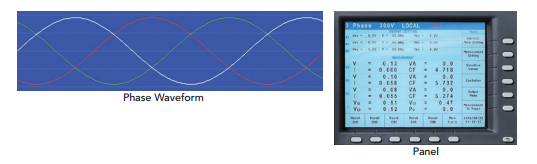

单相和三相的电压输出

用户能由手动或电脑控制方式，非常容易地选择输出设置是单相或三相的状态。即使在单相输出状态，它仍然可以提供全功率输出的能力，不需担心有规格递减的情形。所以61511/61512/61611/61612可针对不同输入电源的产品做电压编程，有很灵活宽广的应用范围。

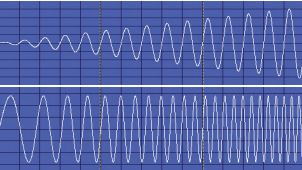

电压和频率的变动率设定

Chroma 61500/61600系列可以让用户设定电压或频率的输出变动率，当输出的电压或频率改变时，就会依照设定的变动率逐渐达到~终值。这可以帮助用户验证产品的操作范围，例如可设定频率由47Hz逐渐增加到 63Hz，或电压由90V逐渐增加到264V，取代只验证输入90V、115V、230V 及264V几个电压点的方式。另外对待测物开机时，用电压由0V逐渐上升的方式来减少输入的浪涌电流，可应用在电机的启动，或多个产品同时开机测试。

多功能的测量

Chroma 61500/61600系列内建有16 bit的模拟/数字转换器的量测线路，搭配快速运算的韧体，可提供量测各种参数，包括真实的RMS电压、RMS 电流、实功率、功率因素、VA （视在功率）、峰值电流、波峰因素等。因为61500系列使用先进的DSP技术，它还可以测量THD和40阶的电流谐波成份。所以61500系列不仅一个电源，而且是一台多功能的功率分析仪。

输入电源的干扰模拟（61500系列）

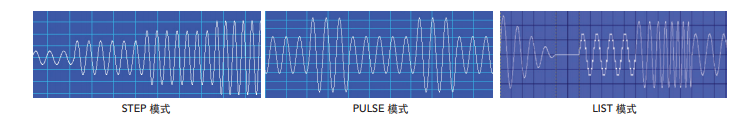

除了能提供平稳的电压和频率输出外，Chroma的可编程交流电源供应器61500系列提供强大编辑功能，可模拟各式各样的输入电源干扰。其中STEP和PULSE模式提供简单且方便的方法，来执行单步或连续的电压变动。此动作可由一个内部或外部的事件来触发。此功能常用来模拟电源干扰，例如周期瞬降，瞬间高压，电压渐降等。而LIST模式更扩大这个功能来编辑更复杂的测试波形。包含有100个序列可设定开始与结束的状态，波形成份可含AC和DC，这样几乎可组成所有想要的信号波形。运用这些模式，Chroma 61500系列能模拟各种的电压瞬降，中断和变异的波形，同时做为符合IEC 61000-4-11、IEC 61000-4-13、 IEC 61000-4-14、IEC 61000-4-28的法规免疫性测试。

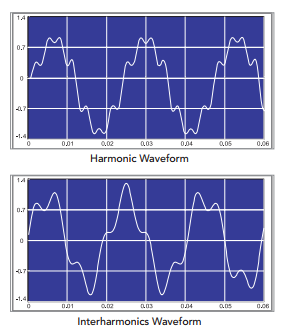

输入电源的波形失真模拟（61500系列）

传统的交流电压源只能提供正弦信号波形供测试，但是现在越来越多要求模拟输入电压异常状况下的失真信号波形。Chroma 61500系列提供WAVEFORM功能允许使用者设定三角波、箝制正弦波及内定的30组失真波形，也可藉由电脑存入自行定义的波形。此外，61500系列运用SYNTHESIS（合成）功能，允许用户以50Hz或60Hz的基本频率，设定40阶的谐波成份，形成周期性的失真波形。另外提供INTERHAR功能，用于基频之外设定另一个非谐波的变动频率成份，从0.01Hz扫描到2400Hz，可帮助发现待测物输入端的谐振点或抗干扰的脆弱点。因为61500系列应用先进的DSP技术。所以它能输出周期性谐波和非周期性间谐波的失真波形，进行IEC 61000-4-13符合免疫性测试。
