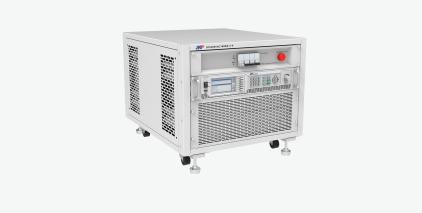

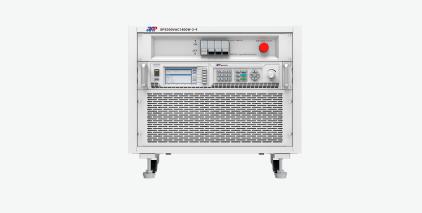

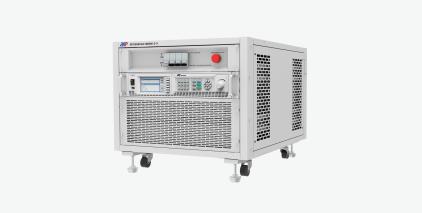

SPS-300系列交流电源系统

产品描述：
SPS-300系列交流电源系统该系列交流电源系统采用高速DSP+CPLD控制，高频PWM功率技术，主动PFC设计，实现交/直流稳定输出，功率可达20kW。图形化人机界面可以方便使用者通过触屏或者按键来快速了解菜单功能。可提供模拟各种正常或异常的交流输入情况，并对测试中的产品做重要参数的测量。

产品特点产品参数相关产品

产品特点

l 彩色触摸屏，设定参数快速精确，界面显示具体直观

l 交流+直流输出模式，可设定电平偏移量

l 可设定开/关机相位角，0~359.9°

l 输出频率15~1000Hz，电压或频率输出变动率可调

l 高输出电流波峰因子特性，满足浪涌测试需求

l 多个电流测量档位可选，提高测量精度

l 标配USB数据接口，支持CSV文件波形导入

l 具有OCP/OVP/OPP/过温保护/短路保护以及防反灌保护

l 内置功率计功能，可测量每相电压、电流、功率等15个电气参数

l 内置逆灌电流保护功能，可防止电流反灌

l 可设定电压与电流输出限制，支持恒流输出模式

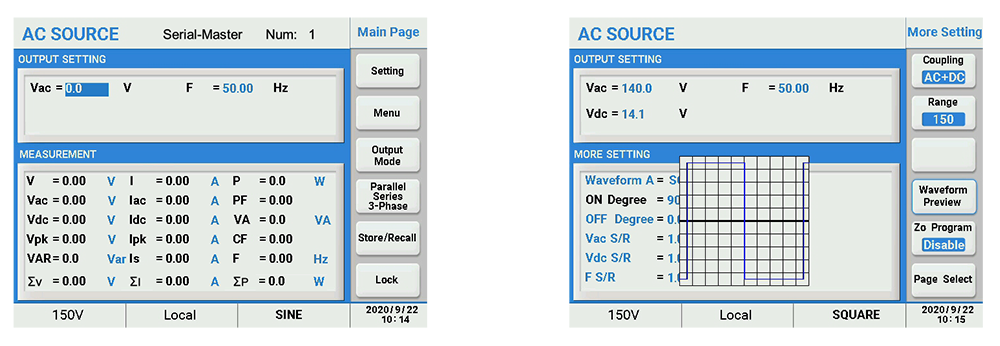

图形化操作界面

超大彩色触摸屏提供客户简单快捷的操作，实时更新显示输出数据与电源状态，图形化让显示更直观。

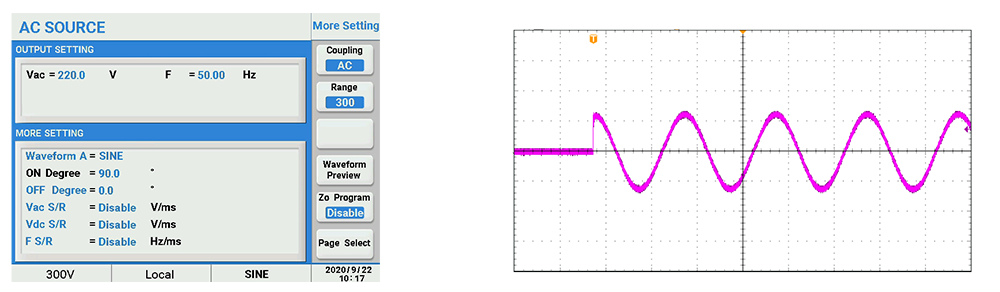

可调开/关机相位角功能

该系列电源可进行开/关机角度的设定，适用于开关电源的输出测试。将开机角度设置为90°以测试输入浪涌电流幅值，电源将显示测得的浪涌电流幅值，用户可自定义浪涌电流的测试开始时间与持续时间。

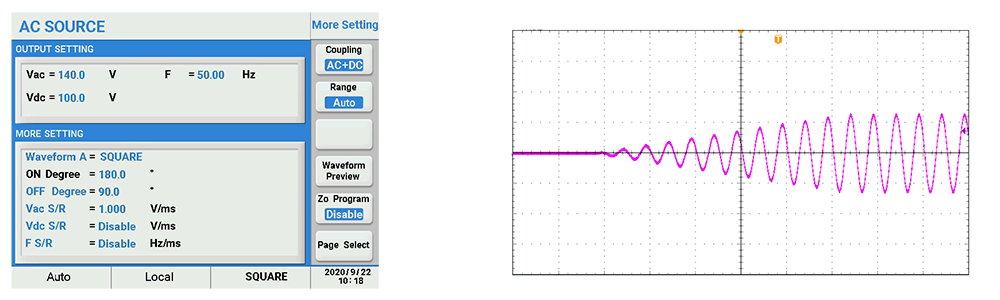

电压/频率的缓升&缓降功能

可通过斜率设定实现电压或者频率的软启动，有效地降低电机或者压缩机启动时产生的浪涌电流。

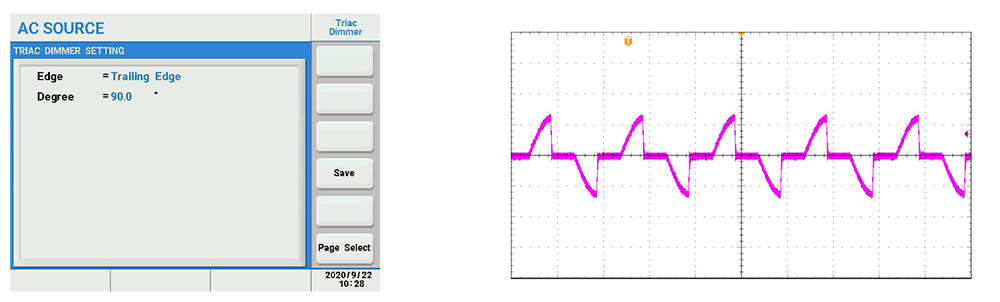

调光/调速模拟功能

该系列电源内置调光/调速功能，适用于对电灯或者电机产品进行调光/调速控制的验证测试，也可用于生产测试，可仿真用户的实际应用场景，及时检查出产品品质隐患。

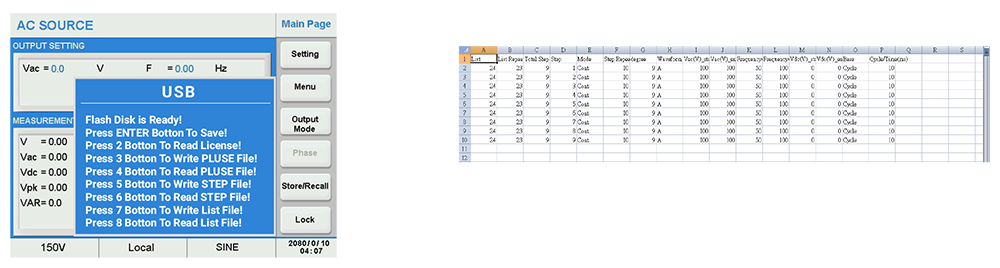

USB接口实现文件的保存与调用

前面板标配USB接口，可对当前显示界面进行保存。用户可以通过该USB接口导入CSV格式文件，生成波形输出。

产品参数

型号	电压	电流	功率	标配通讯接口	输出频率	高度
SPS300VAC1200W-2-9	150V/300V	10.08A/5.04A	1200VA	RS232/RS485/USB	15~1000Hz	9U
SPS600VAC1200W-2-9	300V/600V	5.04A/2.52A	1200VA	RS232/RS485/USB	15~1000Hz	9U
SPS300VAC1800W-2-9	150V/300V	15.12A/7.56A	1800VA	RS232/RS485/USB	15~1000Hz	9U
SPS300VAC2000W-2-9	150V/300V	15.56A/8.28A	2000VA	RS232/RS485/USB	15~1000Hz	9U
SPS600VAC2000W-2-9	300V/600V	8.28A/4.14A	2000VA	RS232/RS485/USB	15~1000Hz	9U
SPS300VAC2400W-2-17	150V/300V	20.16A/10.08A	2400VA	RS232/RS485/USB	15~1000Hz	17U
SPS300VAC3000W-2-9	150V/300V	24.84A/12.42A	3000VA	RS232/RS485/USB	15~1000Hz	9U
SPS300VAC3000W-2-9	150V/300V	24.84A/12.42A	3000VA	RS232/RS485/USB	15~1000Hz	9U
SPS600VAC3000W-2-9	300V/600V	12.42A/6.21A	3000VA	RS232/RS485/USB	15~1000Hz	9U
SPS300VAC4000W-3-17	150V/300V	28.8A/14.4A	4000VA	RS232/RS485/USB	15~1000Hz	17U
SPS300VAC4000W-2-17	150V/300V	33.12A/15.56A	4000VA	RS232/RS485/USB	15~1000Hz	17U
SPS600VAC4000W-3-17	300V/600V	14.4A/7.2A	4000VA	RS232/RS485/USB	15~1000Hz	17U
SPS300VAC4500W-2-9	150V/300V	37.26A/18.63A	4500VA	RS232/RS485/USB	15~1000Hz	9U
SPS300VAC6000W-4-17	150V/300V	49.68A/24.84A	6000VA	RS232/RS485/USB	15~1000Hz	17U
SPS300VAC6000W-3-17	150V/300V	43.2A/21.6A	6000VA	RS232/RS485/USB	15~1000Hz	17U
SPS300VAC6000W-2-17	150V/300V	49.68A/24.84A	6000VA	RS232/RS485/USB	15~1000Hz	17U
SPS600VAC6000W-4-17	300V/600V	24.84A/12.42A	6000VA	RS232/RS485/USB	15~1000Hz	17U
SPS300VAC8000W-4-17	150V/300V	57.6A/28.8A	8000VA	RS232/RS485/USB	15~1000Hz	17U
SPS300VAC8000W-3-17	150V/300V	57.6A/28.8A	8000VA	RS232/RS485/USB	15~1000Hz	17U
SPS600VAC8000W-4-17	300V/600V	28.8A/14.4A	8000VA	RS232/RS485/USB	15~1000Hz	17U
SPS300VAC9000W-4-17	150V/300V	74.52A/37.26A	9000VA	RS232/RS485/USB	15~1000Hz	17U
SPS300VAC10000W-4-17	150V/300V	82.8A/41.4A	10000VA	RS232/RS485/USB	15~1000Hz	17U
SPS600VAC10000W-4-17	300V/600V	41.4A/20.7A	10000VA	RS232/RS485/USB	15~1000Hz	17U
SPS300VAC12000W-4-17	150V/300V	86.4A/43.2A	12000VA	RS232/RS485/USB	15~1000Hz	17U
SPS300VAC12000W-4-21	150V/300V	99.36A/49.68A	12000VA	RS232/RS485/USB	15~1000Hz	21U
SPS300VAC15000W-4-17	150V/300V	124.2A/62.1A	15000VA	RS232/RS485/USB	15~1000Hz	17U
SPS300VAC16000W-4-21	150V/300V	115.2A/57.6A	16000VA	RS232/RS485/USB	15~1000Hz	21U
SPS300VAC20000W-4-21	150V/300V	165.6A/82.8A	20000VA	RS232/RS485/USB	15~1000Hz	21U
