进阶可编程交流电源 Model 61500 Series

产品描述：
Chroma 61500系列可编程交流电源供应器为满足市场需求的解决方案，可提供模拟各种正常或异常的交流电输入情况，并对测试中的产品做重要参数的量测。这些功能特点让61500系列产品适合于商用、电力电子、航空电子等领域，研发及品保单位的规格验证到实验室测试，以及工厂生产线等测试应用。

产品特点产品参数相关产品

产品特点

可选择单相或三相交流输出
可设定电压和频率的输出变动率
可设定电压和电流的输出限制
高电流波峰因素，适用于浪涌电流测试
可设定电压波形启动及关闭的相位角
输出电压变化的同步TTL信号
LIST、STEP、PULSE模式做测试电源扰动(PLD)模拟
电压暂降、短时中断和电压变化模拟
谐波和间谐波的失真波形合成
参数量测功能包括个阶电流谐波成份
可程式化类比介面
数位介面 : GPIB、RS-232、USB和Ethernet
透过并联输出模式可提供更高的输出功率
可编程输出阻抗

多功能量测

Chroma 61500系列可编程交流电源供应器内建16bit的类比/数位转换器的量测线路，搭配快速运算的韧体，可提供量测各种参数，包括真实的RMS电压、RMS电流、实功率、功率因素、VA (视在功率)、峰值电流、波峰因素等；而透过先进的DSP技术，Chroma 61500系列产品能测量输出的总谐波失真(THD)及多阶电流谐波成份数值，并可透过屏幕以Waveform Viewer功能直接显示输出电压及电流波形。

输入电源干扰模拟

除了能提供稳定的输出电压和频率，Chroma 61500系列产品还提供了强大的功能来模拟各种输入电源干扰情况。其中STEP和PULSE模式提供简单且方便的方法，来执行单步或连续的电压变动，可由一个内部或外部的事件来触发动作。此功能常用来模拟电源干扰，例如:周期瞬降、瞬间高压、电压渐降等。 LIST模式更扩大波形编辑功能以符合更复杂的测试电压波形，LIST模式主要以100个序列可分别设定开始与结束的状态组成，编辑波形成份可包含AC和DC，这样几乎可组成所有想要的信号波形。运用这些波形模式，Chroma 61500系列产品能模拟各种的电压瞬降，中断和变异的波形，同时做为符合IEC 61000-4-11(认证前测试)和IEC61000-4-13、IEC 61000-4- 14、IEC 61000-4-28的法规测试。

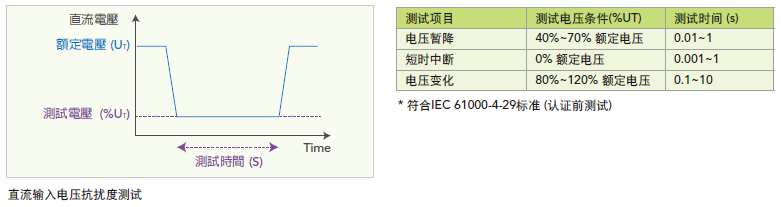

此外Chroma 61500系列产品能够模拟IEC 61000-4-29* Electromagnetic compatibility (EMC)-Part 4-29: Testing and measurement techniques- Voltage dips, short interruptions and voltage variations on dc input power port immunity tests法规对于直流电压暂降、短暂中断和电压变化测试条件(％UT) 如下表。

电压和频率的变动设定

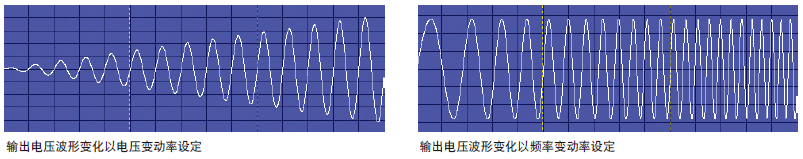

Chroma 61500系列可编程交流电源供应器可以让使用者设定电压或频率的输出变动率，当输出的电压或频率改变时，就会依照设定的变动率逐渐达到最终值。这可以帮助使用者验证产品的操作范围，例如可设定频率由47Hz逐渐增加到63Hz，或电压由90V逐渐增加到264V，取代只验证输入90V、115V、230V及264V几个电压点的方式。另外对待测物开机时，用电压由0V逐渐上升的方式来减少输入的浪涌电流，可应用在马达的启动，或多个产品同时开机测试。

输入电源的波形失真模拟

传统的交流电压源只能提供正弦信号波形供测试，但是现在越来越多要求模拟输入电压异常状况下的失真波形。 Chroma 61500系列产品提供WAVEFORM SELECTION功能允许使用者设定三角波、钳制正弦波及内定的30组失真波形，也可藉由电脑存入自行定义的30组使用者自订波形。

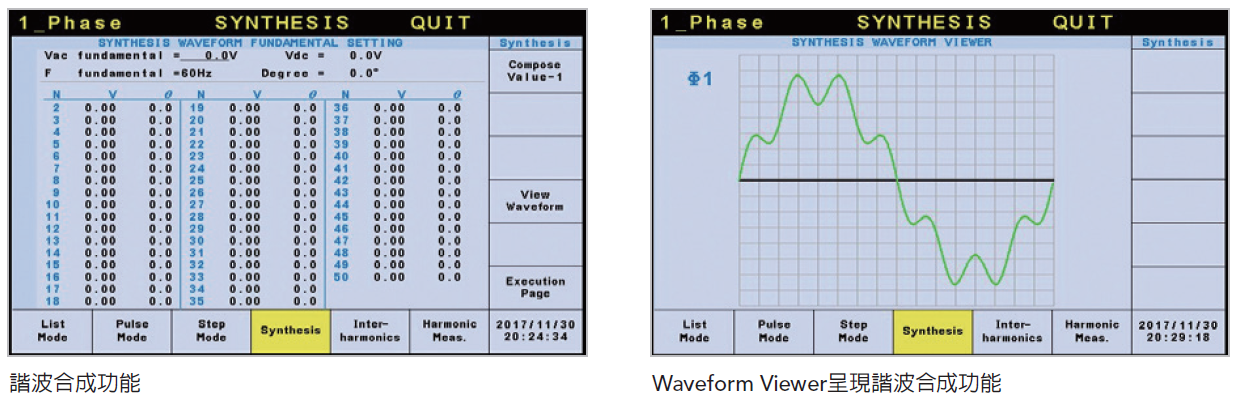

此外，Chroma 61500系列产品具备SYNTHESIS(合成)功能，允许使用者以50Hz或60Hz的基本频率来设定多阶的谐波成份，形成周期性的失真波形；另外61500系列产品亦提供INTERHAR(间谐波)功能，用于基频之外设定另一个非谐波的变动频率成份，从0.01Hz扫描到2400Hz，可帮助发现待测物输入端的谐振点或抗干扰的脆弱点。藉由以上特性，61500系列产品可输出周期性谐波和非周期性间谐波的失真波形，以完成IEC 61000-4-13符合免疫性测试。

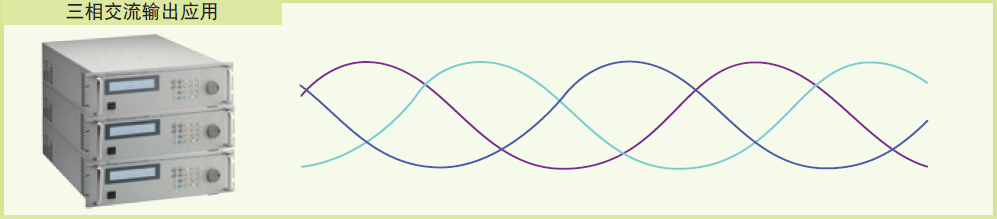

单相/三相电压输出模式

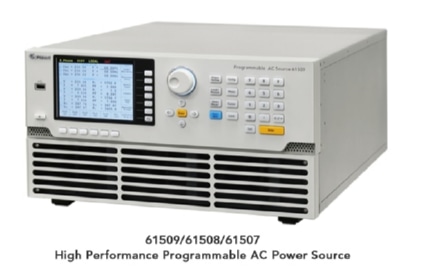

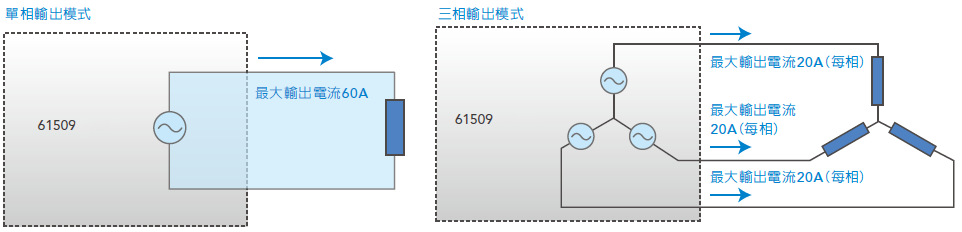

Chroma 61507/61508/61509及61511/61512机种提供选择单相或三相输出功能，使用者可以经由前面板或远端控制选择单相或三相输出模式。即使设置在单相输出模式，仍然可以提供全功率输出的能力，不需担心输出功率规格会有递减的情形。

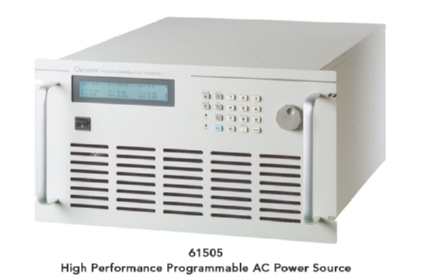

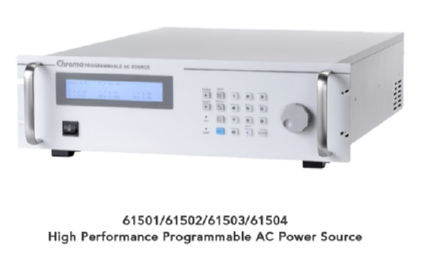

Model 61501/61502/61503/61504/61505机种则可以使用三台单机，在三相模式的同步机制下串联成三相电输出使用。

MASTER/SLAVE并联输出模式

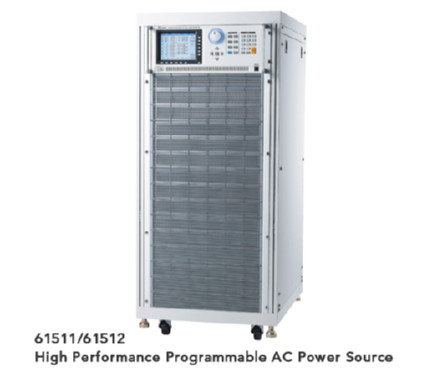

61511/61512机种以同系列机种(即61511/61512/61611/61612)和18kVA并联专用机(A615103)互相搭配，最多可并联台数为5台。例如：连接2台61511 12kVA交流供应器在并联模式以达成24KVA的输出功率；连接1台61512 18kVA交流供应器及2台A615103 18kVA并联专用机在并联模式以达成54KVA的输出功率。
