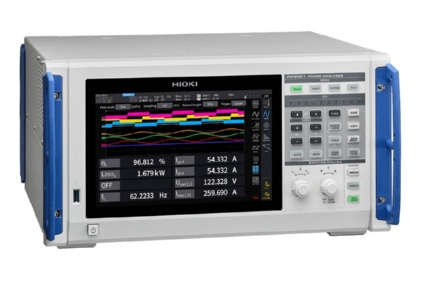

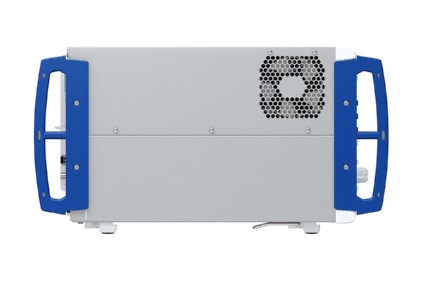

功率分析仪PW8001

产品描述：
准确测量高端逆变器、电机等的功率转换效率。日置功率分析仪系列中的旗舰版“PW8001”，拥有高级别的测量精度。

产品特点产品参数相关产品

产品特点

焕新升级！功率分析仪PW8001 Ver2.0

•准确评估功率转换效率的高级别测量精度基本精度,±0.03％，DC精度±0.05％，50 kHz精度±0.2％*1
•通过优秀的抗干扰性和功率谱分析功能准确捕捉高频功率损耗，采样率18bit，抗干扰性（CMRR）110dB/100kHz*1

•使用最高精度测量时，数据能够保持1ms更新

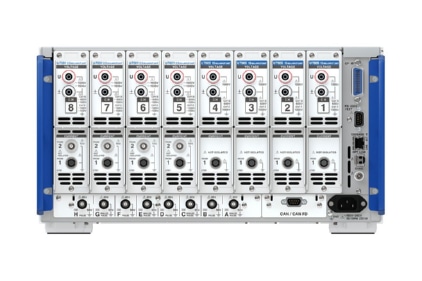

•采用2种输入单元构建适合的测量系统

•通过光口实时同步两台主机。最多可测量16ch，对每个ch进行设定分析*2

•自动补偿电流传感器的相位特性
•同时分析4台电机（需选件）
•将测量数据整合到CAN网络（需选件）

•安全评估高压的直流线路

准确把握有功功率在宽频带上的频率分布

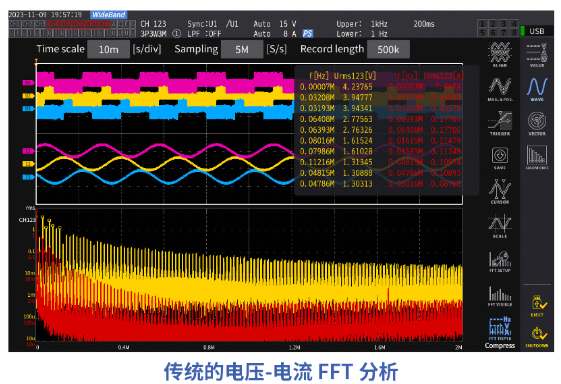

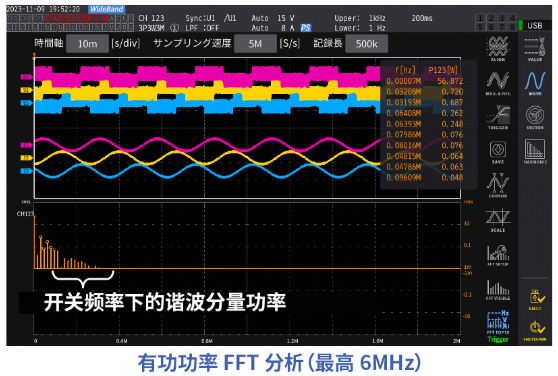

・PSA可对记录的波形进行FFT分析，并可在频率轴上实时观测电压、电流和有功功率，最高频率可达 6 MHz。
・自动提取最高的10个峰值，并列出其数值。
・电流传感器具有出色的频率响应，配合PW8001的自动相位补偿技术，可实现高频率的可靠验证。

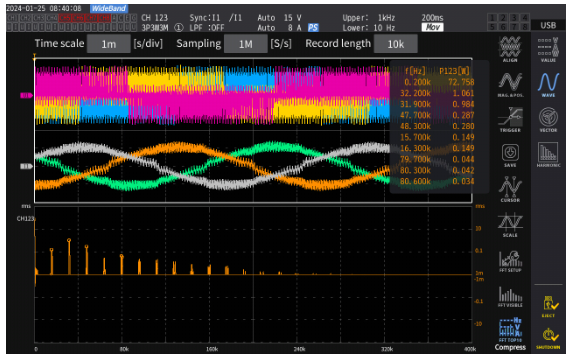

研究功率转换中的损耗因素

・PSA可以提供获得功率转换中损耗因素的重要线索和趋势。

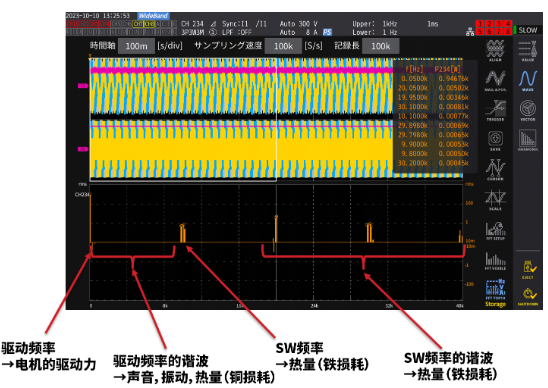

・在逆变器的二次侧（AC侧）使用 PSA 时，可将有功功率分频为驱动频率的主分量及其谐波分量，还有开关频率及其谐波分量，从而把握总体情况。

・在逆变器为电机提供的有功功率中，驱动频率之外的有功功率会被热量、声音或振动消耗掉。
・通过PSA基于频率的有功功率分析，可评估用于减少热量、声音和振动的措施的效果。

使用功率谱分析 (PSA) 功能进行损耗评估和分析

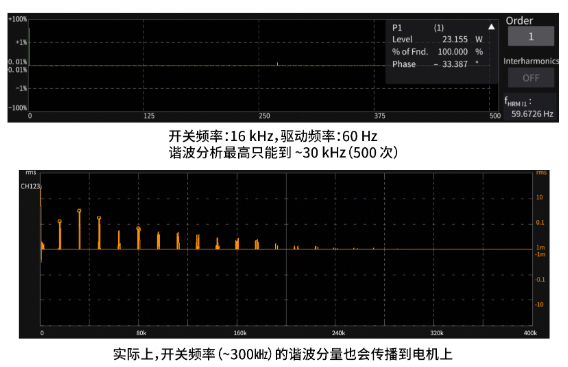

对于含有开关频率谐波的有功功率，谐波分析无法充分确认其分布情况。而使用PSA，则可以详细显示电机中传播的开关频率谐波的有功功率分布情况。

在逆变器的控制开发、以及评估电机等的磁性材料的性能提高方面发挥巨大的作用。

产品参数

测量线路	单相2线, 单相3线, 三相3线, 三相4线
输入单元数	最大8个单元（单元可混搭）
输入单元种类	U7001 2.5 MS/s 输入单元 U7005 15 MS/s 输入单元
测量频率带宽	U7001: DC, 0.1 Hz 〜1 MHz U7005: DC, 0.1 Hz 〜5 MHz
采样性能	U7001: 2.5 MHz, 16bit U7005: 15 MHz, 18bit
数据更新率	1ms,10 ms, 50 ms, 200 ms
功率精度（U7001）	50 Hz/60 Hz: 0.02% of reading + 0.05% of range DC: 0.02% of reading + 0.05% of range 50 kHz : 0.4% of reading + 0.1% of range
功率精度（U7005）	50 Hz/60 Hz : 0.01% of reading + 0.02% of range DC : 0.02% + 0.03% of reading of range 50 kHz: 0.15% of reading + 0.05% of range
测量量程	电压: 6 V/ 15 V/ 30 V/ 60 V/ 150 V/ 300 V/ 600 V/ 1500 V 电流: (Probe1) 100 mA〜2 kA, (Probe2) 100 mA〜50 kA (量程配置根据所使用的电流传感器变化而变化，Probe2仅指U7001)
