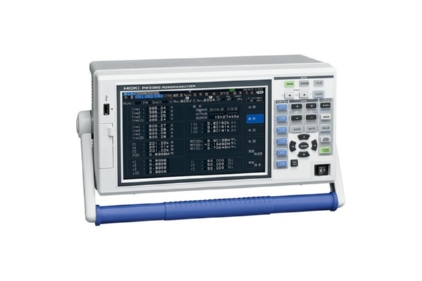

]功率分析仪PW3390_功率分析仪/功率计_通用测试仪器_产品中心

•实现高级别的功率基本精度±0.04%rdg.±0.05%f.s
•200kHz的测量频带，高频也很稳定的振幅和相位精度
•实现机身小型/轻巧化，满足现场和研究室的高精度测量
•50ms高精度高速运算过渡状态的功率，同时并行运算谐波分析、瞬态波形、干扰分析和效率损耗等其他所有项目
•多个系统的同时测量中可最多采集8台同步的数据
•使用钳形电流传感器进行简单的功率测量
•适用于新燃油效率标准WLTP的电流、功率平衡测量(适用范围扩大至 -10°C ー 40°C，WLTP中追加了 -7°C低温试验亦可使用)

•通过Bluetooth®无线技术连接，将测量值传输至日置的数据采集仪（LR8410）

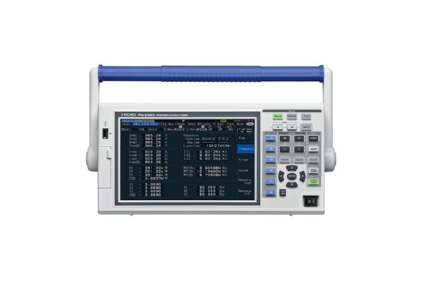

能够更准确地测量高效设备的功率和效率

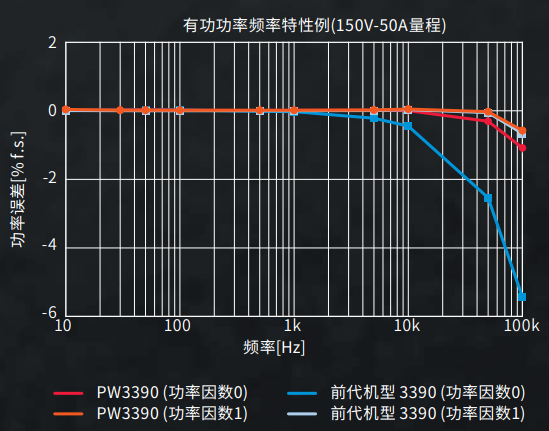

配备4ch功率输入，读数值误差士0.04%6，满量程误差士0.05%6实现最高级别功率基本精度。能够更为准确地测量功率电子工学类高效率设备的功率和效率。此外，因为实现了200kHz测量频带和高频下平稳的振幅·相位特性，所以能够准确测量高频且低功率因数状态下的功率。

功率分析引擎实现高速·5个系统同时运算

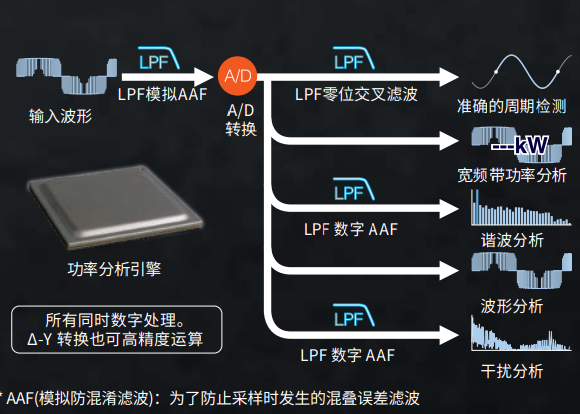

通过500kS/s高速采样，16bit高分辨率的A/D转换器准确捕捉输入波形。功率分析引擎能将周期检测/宽频带功率分析/谐波分析/波形分析/干扰分析这5个系统进行独立的数字处理。通过高速同步运算处理，可同时兼顾准确的测量与50ms的数据更新率。

配备电流传感器的相位补偿功能

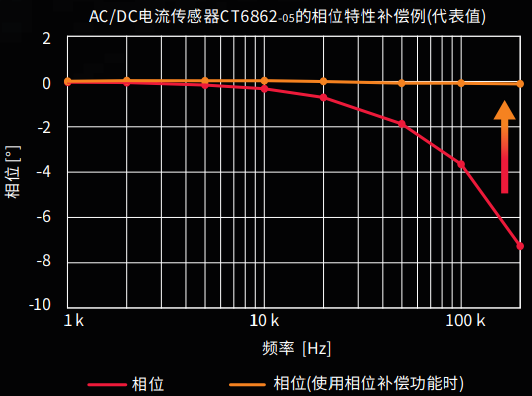

配备了最新的虚拟过采样技术。在维持500kS/s，16bit的高分辨率的同时，实现相当于200MS/s的相位补偿。可将电流传感器的相位误差设置在0.01°进行补偿。在以往比较难以准确测量的包括变频器输出开关频率在内的高频且低功率因数的功率，通过相位补偿功能也能大幅降低误差来测量了。

一键切换画面，多种功率分析模式

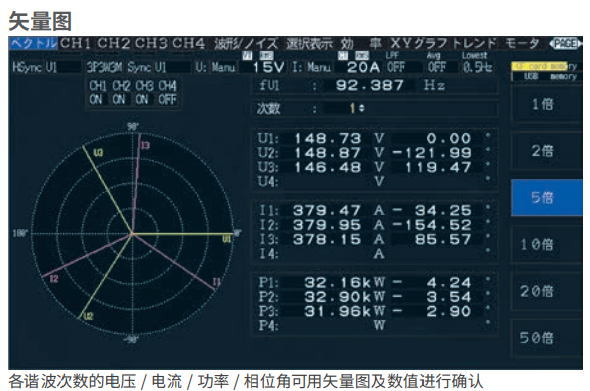

通过功率分析引擎可同时运算所有项目。只需用页面键切换画面即可完成多种分析。

产品参数

测量线路	单相2线, 单相3线, 三相3线, 三相4线, 电压4ch, 电流4ch, 通道之间绝缘
基本测量项目	频率、电压有效值、电压平均值整流有效值换算值、电压交流成分、电压单纯平均值、电压基波成分、电压波峰+、电压波峰-、电压总谐波畸变率、电压纹波率、电压不平衡率、电流有效值、电流平均值整流有效值换算值、电流交流成分、电流单纯平均值、电流基波成分、电流波峰+、电流波峰-、电流总谐波畸变率、电流纹波率、电流不平衡率、有功功率、视在功率、无功功率、功率因数、电压相位角、电流相位角、功率相位角、正方向电流量、负方向电流量、正负方向电流量总和、正方向电能、负方向电能、正负方向电能和、效率、损耗电流累积、有功功率累积
	PW3390-03：马达扭矩、转数、马达功率、转差率
谐波测量	测量通道数：4ch，同步频率范围：0.5 Hz〜5 kHz 分析次数：最大100次
干扰测量	运算通道数：1ch（从CH1〜CH4中选择）最大分析频率：200 k/ 50 k/ 20 k/ 10 k/ 5 k/ 2 kHz
马达分析（PW3390-03）	输入通道数：3ch（CH A, CH B, CH Z）测量项目：电压、扭矩、转数、频率、转差率、马达功率
测量量程	电压: 15〜1500 V, 7档量程电流: 0.1 A〜20 kA (根据所用传感器，量程结构会有变化)
