产品描述：

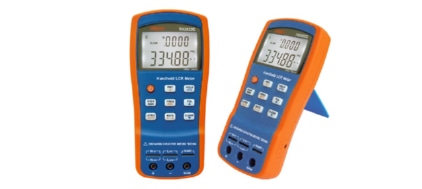

TH2822系列手持式LCR数字电桥采用超低功耗设计和高密度SMD装配工艺，主副参数同时显示的带背光LCD显示器，清新炫丽的一次成型双色外壳，操作功能简洁明了，测试信号频率最高可到100kHz，主参数40000字读数及损耗因子0.0001的分辨率，在任何场所可长时间实现对无源元件进行精确而便捷的测量。

产品特点产品参数相关产品

产品特点

性能特点

■ 100Hz，120Hz，1kHz，10kHz，100kHz 5频率
■ 基本精度：0.25%
■ 测试速度：最快250ms
■ 输出阻抗100Ω
■ 清新炫丽的双色铸塑外壳
■ 主参数最大40000字读数，D/Q分辨率 0.0001
■ 典型25mA电流的超低功耗
■ 创新的五端测试插槽和三端香蕉插孔兼容配置
■ 智能化的自动LCR选择功能
■ 高达4次/秒的测试速度,快速的自动量程设计
■ 百分比显示及1/5/10/20%四级容限比较模式
■ 数据保持及最大/最小/平均值记录功能
■ 实用的功能配置选择与工作状态保存能力
■ 标配Mini-USB通讯接口, SCPI命令集

■ 可自由下载的FastAccess PC通讯软件

应用

■ 无源元件:

电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估

■ 其它元件:

印制电路板、继电器、开关、电缆、电池等的阻抗评估

产品参数

技术参数

型号	TH2822E
功能
测试参数	主参数: L / C / R / Z / DCR 副参数: D / Q / R / θ / ESR
等效方式	串联，并联
参数及等效模式	手动/自动
量程方式	自动
测试端配置	三端、五端
测试速度	4次/秒，1.5次/秒
DCR	3次/秒
校准功能	短路、开路
容限比较模式	1%,5%,10%,20%
输入保险丝	0.1A / 250V
通讯接口	Mini-USB(虚拟串口)
测试信号
信号频率	100Hz,120Hz,1kHz,10kHz,100kHz
测试信号电平	0.3Vrms,0.6Vrms,1Vrms
信号源输出阻抗	100Ω
