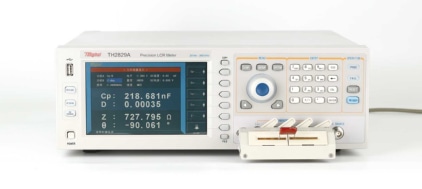

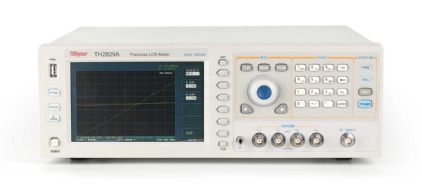

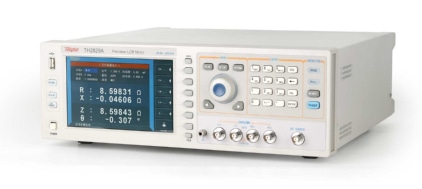

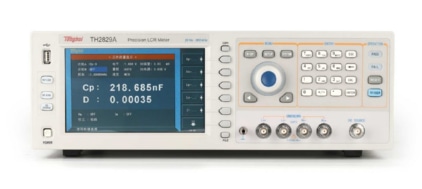

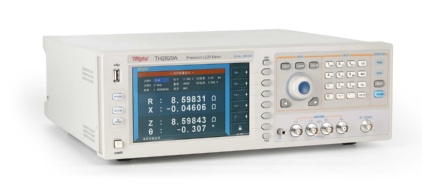

TH2829A 自动元件分析仪

产品描述：
TH2829系列自动元件分析仪应用高速处理器和新的软件系统，使其拥有更高的测试速度、更全面的分析功能和友好的人机交互体验。精心设计的测量电路和优化的算法，进一步提升了低D值电容和高Q值电感的测试稳定性。仪器提供的10V交流测试电平、10V/100mA偏置电源和独立的10V/50mA DC电源，使本仪器可更方便地应用于各种无源/有源器件的测试。双主副参数显示、增强的显示系统设计、多达201点的列表扫描、多种参数的图形分析能力，使仪器能满足用户最多的应用需求。

产品特点产品参数相关产品

产品特点

性能特点

■ 测试频率：20Hz-300kHz,分辨率：1mHz

■ 基本精度：0.05％

■ 测试速度：9ms/次

■ 压电陶瓷、超声波换能器等器件的阻抗分析与测试

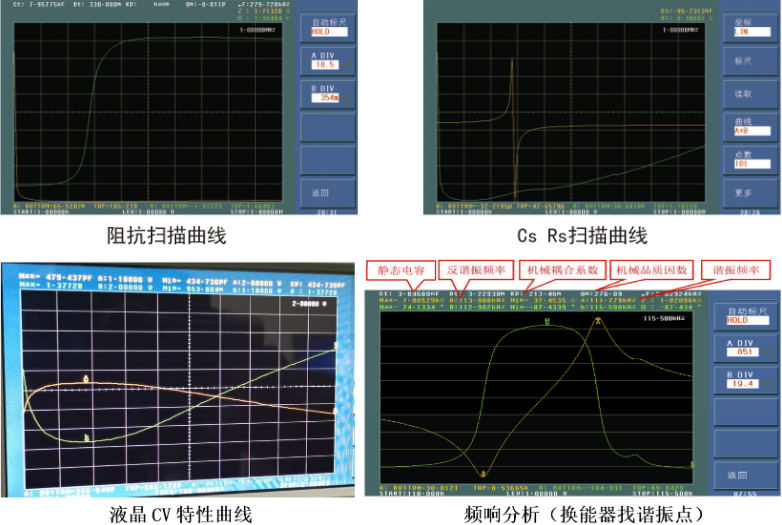

■ 连续曲线扫描/图形分析功能

■ 可同时显示四种测量参数

■ 800×RGB×480 7寸TFT LCD显示器

■ 内置100组LCRZ设定文件

■ GIF图像、CSV数据文件USB存储器直接存储

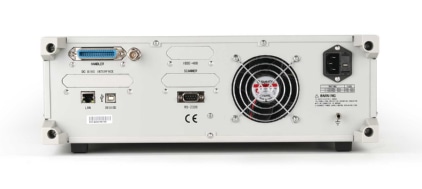

■ HANDLER、USB、LAN 、RS232C、GPIB（选件）DCI接口

■ 信号源选择 10V/100mA可编程AC测试电平

■ 10V/100mA可编程DC偏置电源 10V/50mA独立DC电压源

■ 1A直流偏置电流源（选配）120A外部偏流源（选配）

■ 最多201点列表扫描

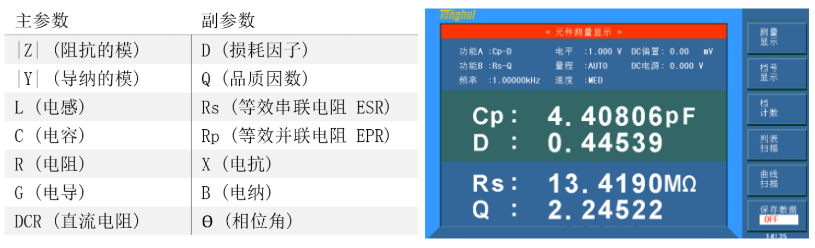

A. 多参数同时测量显示

TH2829系列数字电桥在一个测试周期内可同时测量阻抗元件的四个参数，包括两个主参数和两个副参数，并且在同一界面可同时显示4个参数的测试值。

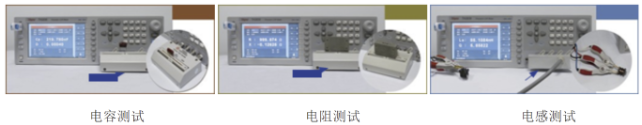

B. 高稳定性和高一致性

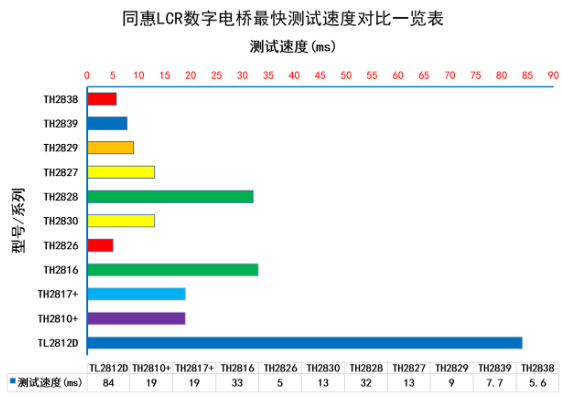

C. 高速度

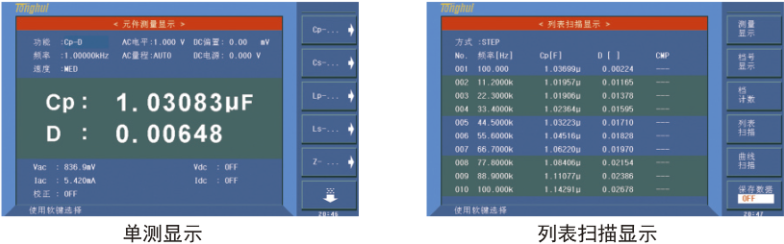

D. 功能与界面

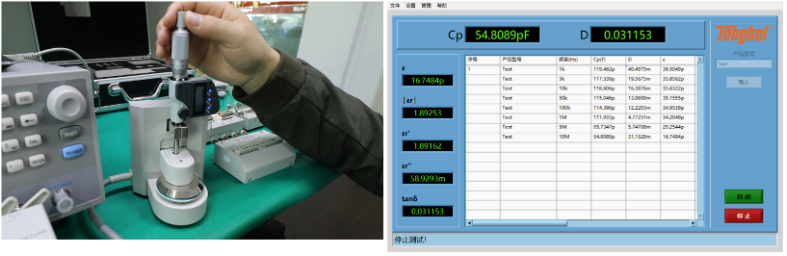

E. 材料介电常数测试

配合专用材料测试夹具TH26077以及上位机软件可方便、精确的测量材料在不同频率下的介电常数。

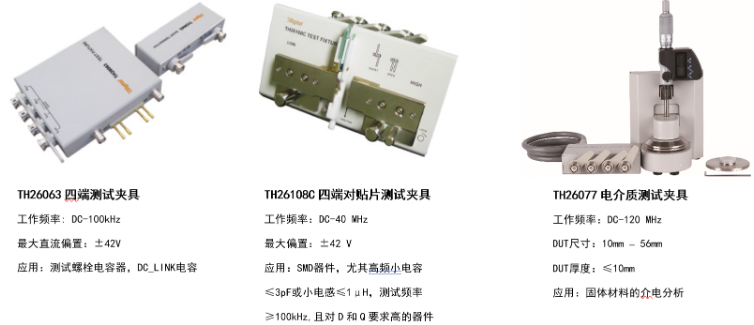

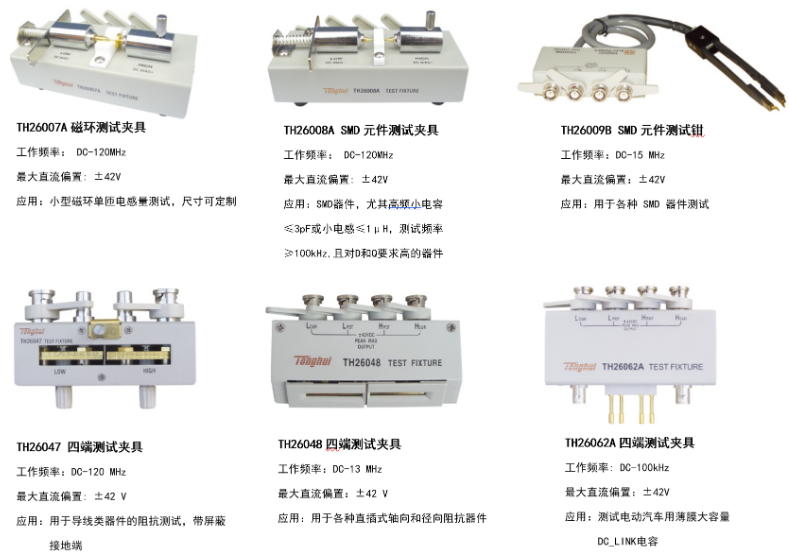

F. 选配附件

A. 上位机软件

a) 通用上位机软件

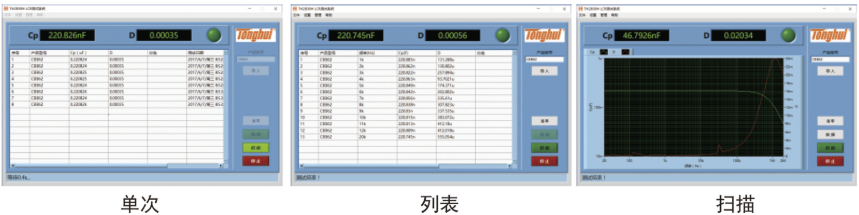

测试方式：

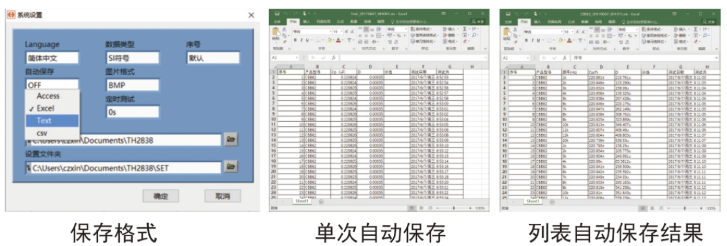

文件保存：

硬件连接方式：RS232C、USB、GPIB、LAN

数据图像保存格式：TXT、XLS、MDB、CSV、BMP、JPG、PNG

其它功能：自动记录、设置文件保存、用户管理等

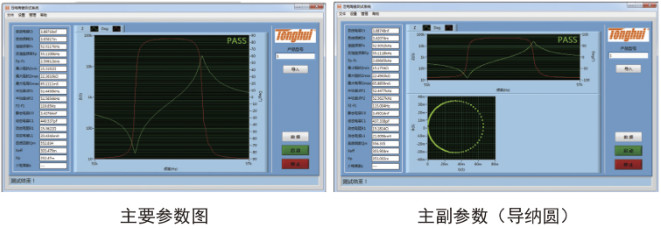

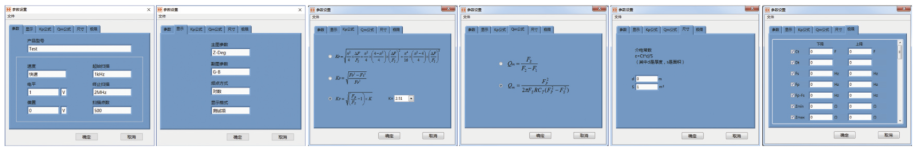

b) 压电陶瓷上位机软件

分析设置：

分析结果：

应用

■ 无源元件:

电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析

■ 半导体元件:

LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析

■ 其它元件:

印制电路板、继电器、开关、电缆、电池等的阻抗评估

■ 介质材料:

塑料、陶瓷和其它材料的介电常数和损耗角评估

■ 磁性材料:

铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估

■ 半导体材料:

半导体材料的介电常数、导电率和C-V特性液晶材料：液晶单元的介电常数、弹性常数等C-V特性

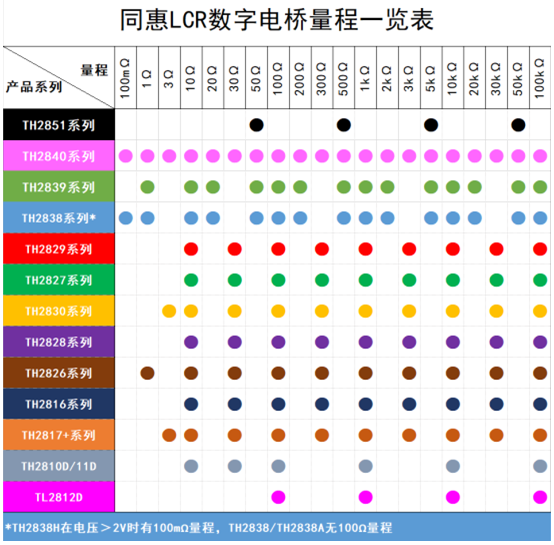

产品参数

技术参数

型号			TH2829A	TH2829C
显示器			800×RGB×480 7寸TFT LCD显示器
测试信号	频率		20Hz—300kHz	20Hz—1MHz
	最小分辨率		1mHz，5位频率输入
	准确度		0.01%
AC 电平	测试信号电压范围		5mV—10Vrms
	电压最小分辨率		100μV，3位输入
	准确度	ALC ON	10% x设定电压 + 2mV
		ALC OFF	6% x设定电压 + 2mV
	测试信号电流范围		50μA—100mA
	电流最小分辨率		1μA，3位输入
	准确度	ALC ON	10% x设定电流 + 20μA
		ALC OFF	6% x设定电压 + 20μA
DC 偏置电压源	电压 / 电流范围		0V— ±10V / 0mA—±100mA
	分辨率		0.5mV / 5μA
	电压准确度		1% x设定电压 + 5mV
	ISO ON		用于电感、变压器加偏置测试
