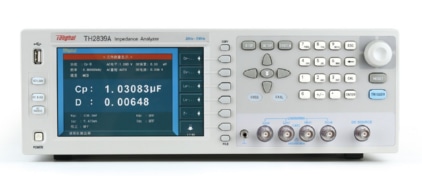

TH2839A 精密阻抗分析仪

产品描述：
TH2839系列采用阻抗测量范围较宽的自动平衡电桥技术，其0.05%的基本精度、20Hz—10MHz的频率范围可以满足元件与材料的测量要求，是电子元器件设计、检验、质量控制和生产测试的强有力工具。它的优良性能和功能为电路的设计和开发以及材料(电子材料和非电子材料)的研究和开发提供了强有力的工具。TH2839以其卓越的性能可以实现商业标准和军用标准如IEC和MIL标准的各种测试。

产品特点产品参数相关产品

产品特点

性能特点

■ 测试频率：20Hz-5MHz，分辨率：最高1mHz

■ 测量精度：0.05%

■ 测试速度：最快7.7ms/次

■ 测试原理：自动平衡电桥

■ 高稳定性和一致性：高达15个测试量程配置

■ 高分辨：7英寸，800×480分辨率

■ 多功能参数列表扫描

■ 多参数图形化扫描功能

■ 变容二极管自动极性功能

■ Ls-RDC同时测试

■ 10档分选功能，分选结果声光报警

■ 存储空间：内置：40组设定文件USB扩展：500组设定文件

数据记录文件、图片文件

■ 高兼容性：支持SCPI指令集兼容KEYSIGHT E4980A、E4980AL、HP4284A等

A. 高精度

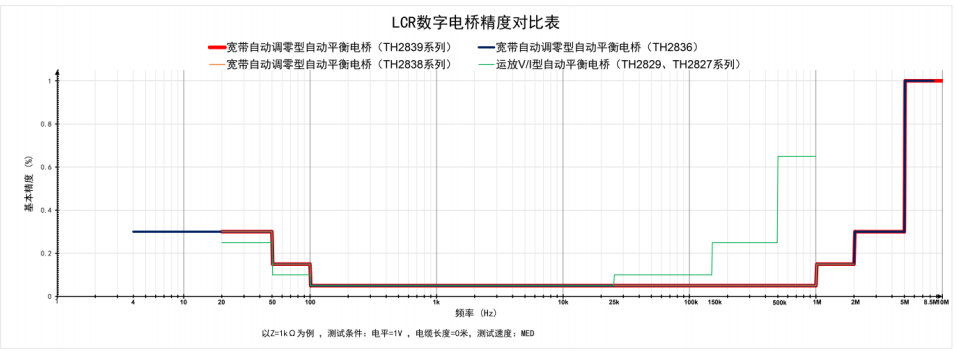

自动平衡电桥与普通LCR电桥相比，它能在更宽的频率范围内保证更高的频率精度！下图以同惠电桥为例，对比了自动平衡电桥与普通电桥在0-10MHz频率范围内的精度差别。目前同惠的自动平衡电桥有TH2839系列、TH2838系列和TH2828系列。

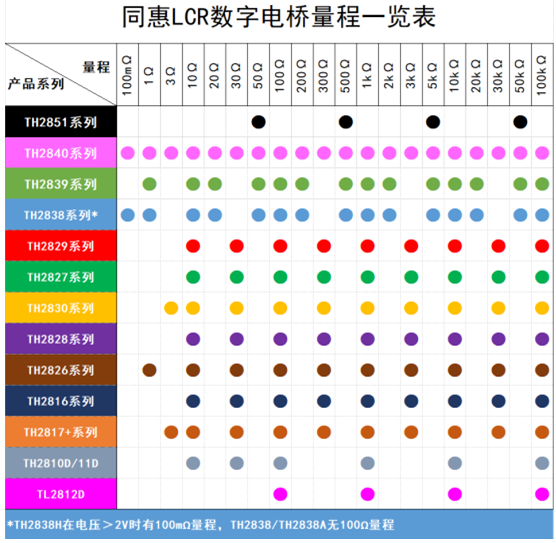

B. 高稳定性和高一致性

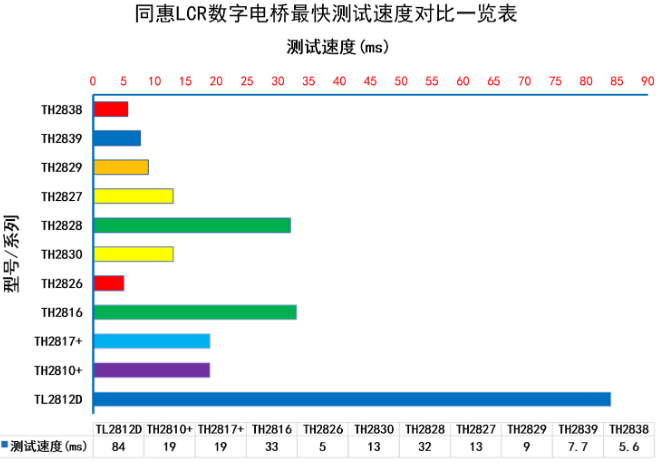

C. 高速度

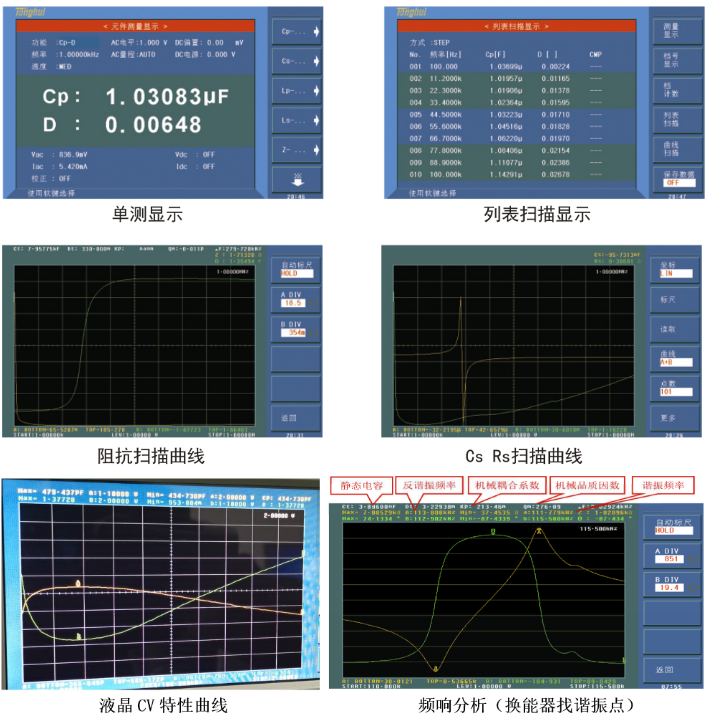

D. 功能与界面

E. 材料介电常数测试

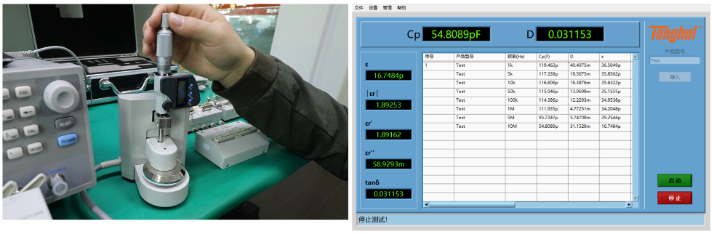

TH2839系列配合专用材料测试夹具TH26077以及上位机软件可方便、精确的测量材料在不同频率下的介电常数。

产品参数

技术参数

产品型号		TH2839	TH2839A
测试信号源
信号源输出阻抗		100Ω， ±1% @1kHz
测试频率	范围	20Hz-10MHz 20Hz-5MHz
	分辨率	20.0000Hz - 99.9999Hz 1mHz
		100.000Hz - 999.999Hz 10mHz
		1.00000kHz - 9.99999kHz 100mHz
		10.0000kHz - 99.9999kHz 1Hz
		100.000kHz - 999.999kHz 10Hz
		1.00000MHz - 10.00000MHz 100Hz
AC测试信号模式		额定值(ALC OFF)：设定电压为测试端开路时Hcur电压设定电流为测试端短路时从Hcur流出电流恒定值(ALC ON)：保持DUT上电压与设定值相同保持DUT上电流与设定值相同
