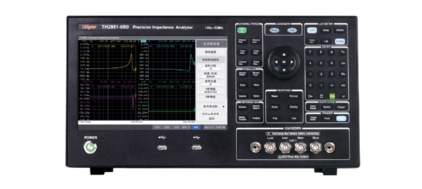

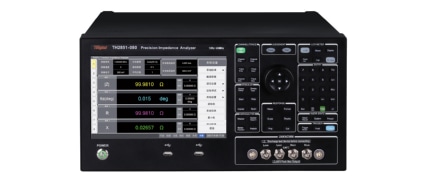

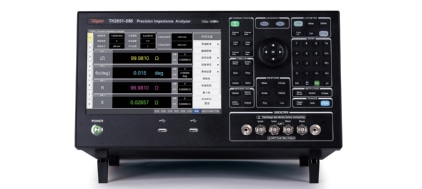

TH2851-080 精密阻抗分析仪

产品描述：
TH2851系列阻抗分析仪是常州同惠电子采用当前国际先进的自动平衡电桥原理研制成功的新一代阻抗测试仪器，为国产阻抗测试仪器的最新高度。TH2851系列阻抗分析仪彻底颠覆了传统国产仪器复杂繁琐的操作界面，基于Windows10操作系统，实现了全电脑化操作界面，让测试更智能、更简便。TH2851系列阻抗分析仪也彻底超越了国外同类仪器120MHz的频率瓶颈；解决了国外同类仪器只能分析、无法单独测试的缺陷；中英文操作界面也解决了国外仪器仅有英文界面的尴尬；采用单测和分析两种界面，让测试更简单。快达2.5ms的测试速度、及高达40MΩ的阻抗测试范围可以满足元件与材料的测量要求，特别有利于低损耗(D)电容器和高品质因数(Q)电感器的测量。四端对的端口配置方式可有效消除测试线电磁耦合的影响，将低阻抗测试能力的下限比常规五端配置的仪器向下扩展了十倍。

产品特点产品参数相关产品

产品特点

性能特点

■ 测试频率：10Hz-80MHz

■ 基本阻抗精度：0.08%，典型值≤±0.045%

■ 高精度：采用自动平衡电桥技术，四端对测试配置

■ 高稳定性和一致性

■ 高速度：最快达2.5ms的测试速度

■ 高分辨：10.1英寸电容式触摸屏，分辨率1280*800

■ 点测、列表扫描、图形扫描、等效电路、晶体振荡器分析五种测试方式

■ 1601点多参数列表扫描功能

■ 四参数测量

■ 自动电平控制（ALC）功能

■ 4通道图形扫描功能，每通道可显示4条曲线，通道和曲线有14种分屏显示方式

■ 分析功能：等效电路分析、晶体振荡器分析、压电分析、曲线轨迹对比、介电常数分析（选件）、磁导率分析（选件）

■ 强大的分选：LCR模式10档分选

■ 图形扫描模式每条曲线单独分选，频率分段扫描并分选

■ 高兼容性：支持SCPI指令集，兼容KEYSIGHT E4990A、E4980A、E4980AL、HP4284A

A. 高精度

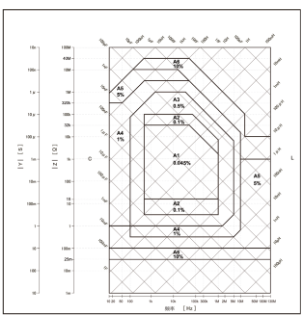

宽带自动调零型自动平衡电桥技术的应用，得以在10Hz-130MHz频率、25mΩ-40MΩ的阻抗范围内都能达到理想的10%测量精度，其中最高精度达0.08%，远远高于射频反射测量法的阻抗分析仪、网络分析仪的精度。

B. 高稳定性和高一致性

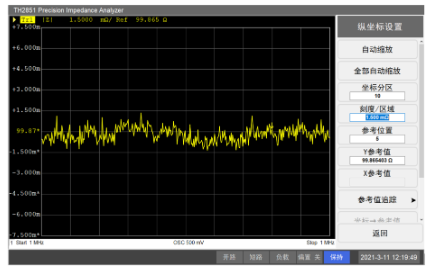

下图是在速度5、测试频率1MHz，测量100Ω电阻的曲线，由下图可见其轨迹噪声≦0.003%（≦±0.0015Ω）

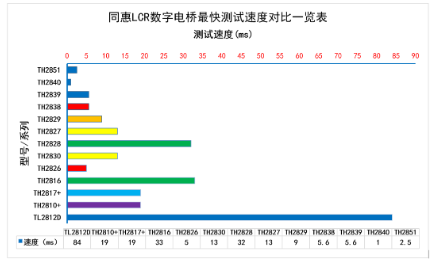

C. 高速度

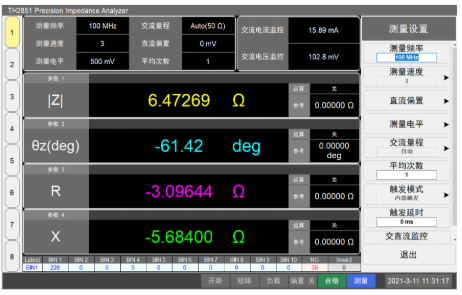

D. 10.1寸大屏，四种测量参数，让细节一览无遗

10.1寸触摸屏、1280*800分辨率，Windows10系统、中英文操作界面，支持键盘、鼠标、LAN、VGA/HDMI接口，带来的是无以伦比的操作便捷性。大屏幕带来更多的好处是，可以把所有测试参数及分选参数、分选结果、功能选择等参数放置在同一屏幕，而且看起来绝不拥挤和杂乱，同时可以显示四种测量参数，四种测量参数任意可调。屏幕左边的按钮可以快捷选择8套测试参数

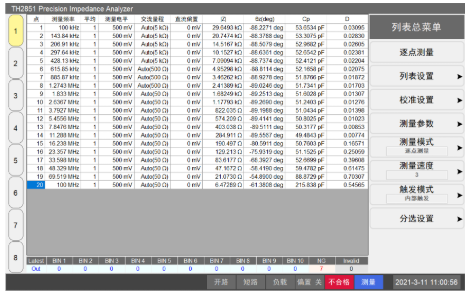

E. 增强的列表扫描功能

可以最多设置1601点的列表扫描，每个点可以单独设置测试频率、测试电压、直流偏置等测试条件。

产品参数

技术参数

产品型号		TH2851-015	TH2851-030	TH2851-050	TH2851-080	TH2851-130
显示		10.1英寸TFT LCD显示器1280×RGB×800，电容式触摸屏
AC测量参数		Cp/Cs、Lp/Ls、Rp/Rs、复数Z、\|Z\|、复数Y、\|Y\|、R、X、G、B、θ、D、Q、V_AC、I_AC
DC测量参数		VDC、IDC、DCR
测试频率	范围	10Hz - 15MHz	10Hz - 30MHz	10Hz - 50MHz	10Hz - 80MHz	10Hz - 130MHz
	最高分辨率	1mHz
	频率相对误差	≤±0.0007%
测试电平	AC电压	5mV - 2Vrms
	分辨率	1mV
	AC电流	50μA - 20mArms
	分辨率	10μA
DC偏置	电压	0V - ±40V
	电压分辨率	1mV
	电流	0mA - ±100mA
	电流分辨率	40μA
