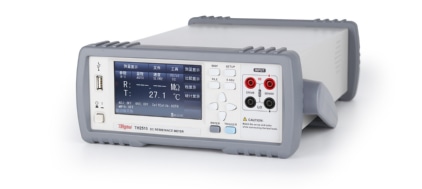

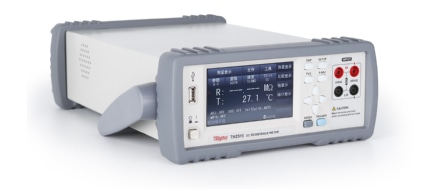

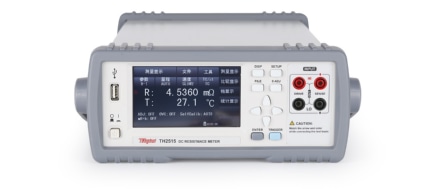

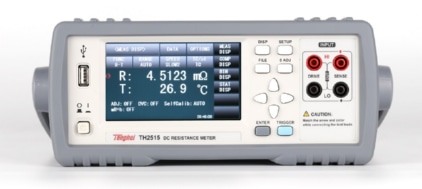

TH2515 直流低电阻测试仪

产品描述：
同惠电子凭借其在阻抗测试领域深厚的技术积淀和广泛的市场调研，推出了带触摸功能和彩色液晶显示的直流阻抗测试仪器--TH2515系列直流电阻测试仪。其较高的性能、便捷的操作、精美的外观足以相较于市场上的前沿产品。TH2515系列直流电阻测试仪采用当前主流的32bits CPU和高密度SMD贴装工艺，带触摸功能的24位色4.3英寸彩色液晶屏，界面清爽、操作便捷；0.01%的最高电阻测量精度及0.1uΩ最小电阻分辨率在国内首屈一指，其适用于继电器接触电阻、接插件接插电阻、导线电阻、印制板线路及焊孔电阻等；很好的消除了热电对被测元件接触的影响而引起的潜在误差；温度补偿和温度转换功能免除环境温度对测试工作的影响；失调电压补偿功能能够有效消除被测件的自身的电动势以及接触电势差；其超高速的测试速度以及通过handler接口可以输出10档不同边界的比较结果信号，便于生产线上的自动化操作。TH2515系列提供了几乎所有主流的接口功能，可方便的与PC进行数据通讯和远程控制。

产品特点产品参数相关产品

产品特点

■ 电阻范围：0.1μΩ - 110MΩ

■ 电阻最高精度：0.01%，电阻分辨率：0.1μΩ

■ 温度基本精度：0.1℃

■ 采样速率约100次/秒

■ 4.3寸24色彩色触摸液晶屏480×272分辨率

■ 测试线接触检查功能

■ R，LPR，T等多种测试功能组合

■ 低电压测试模式，有效保护被测件

■ 温度转换功能(Δt)

■ 温度补偿功能(TC)

■ 失调电压补偿功能(OVC)

■ 用户自校准功能(0 ADJ)

■ 统计功能，提供CpK，Cp等统计量

■ 截屏功能，数据记录功能

■ 同时输出10档档比较结果（超限，合格以及讯响）

■ 通过USB HOST自动升级仪器操作软件

■ 符合LXI C类标准

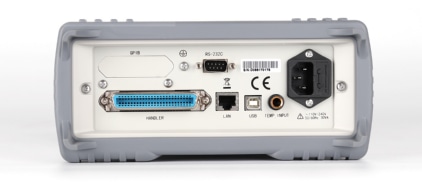

■ Handler接口用于实现联机操作

产品参数

产品型号	TH2515
显示器	24位色；分辨率为400 X 272的RGB真彩色TFT LCD显示器带触屏功能
读数位数	5 ½ 位
测量范围	0.1μΩ --110MΩ
电阻量程	电流	分辨率	准确度 Rd%+FS%
20 mΩ	1A	0.1μΩ	0.10+0.025
200mΩ	1A	1μΩ	0.35+0.030
2Ω	100mA	10μΩ	0.035+0.010
20Ω	10mA	100μΩ	0.025+0.008
200Ω	10mA	1mΩ	0.01+0.002
2kΩ	1mA	10mΩ	0.01+0.002
20kΩ	100μA	100mΩ	0.01+0.002
100kΩ	100μA	1Ω	0.01+0.005
1MΩ	10μA	10Ω	0.02+0.005
10MΩ	1μA	100Ω	0.1+0.010
100MΩ	100nA	1kΩ	1+0.1
测量功能
电阻测量时间	FAST：7ms；MED：22ms；SLOW1：102ms；SLOW2：402ms 以上为DISPLAY OFF，当DISPLAY ON 另加20ms。
