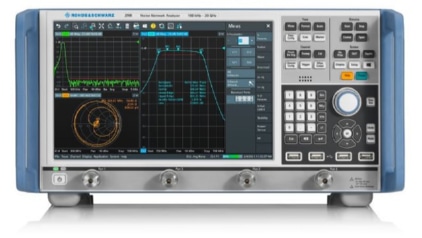

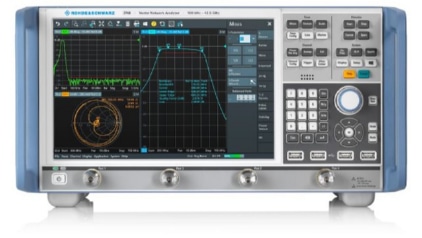

R&S®ZNB 矢量网络分析仪

产品描述：
网络分析仪的频率范围介于 9 kHz 至 4.5/8.5 GHz 和 100 kHz 至 20/26.5/40/43.5 GHz，专用于移动无线电、电子产品以及航空航天和国防应用，同时也可用于高速印刷电路板设计。R&S®ZNB 非常适用于放大器、混频器、滤波器和电缆等射频组件的开发、生产和维修应用。

产品特点产品参数相关产品

产品特点

主要特点

频率范围介于 9 kHz 至 43.5 GHz
两个或四个端口
最高 140 dB 的宽动态范围
扫描时间短暂，扫描 401 个点仅需 4 ms
98 dB 的较宽功率扫描范围

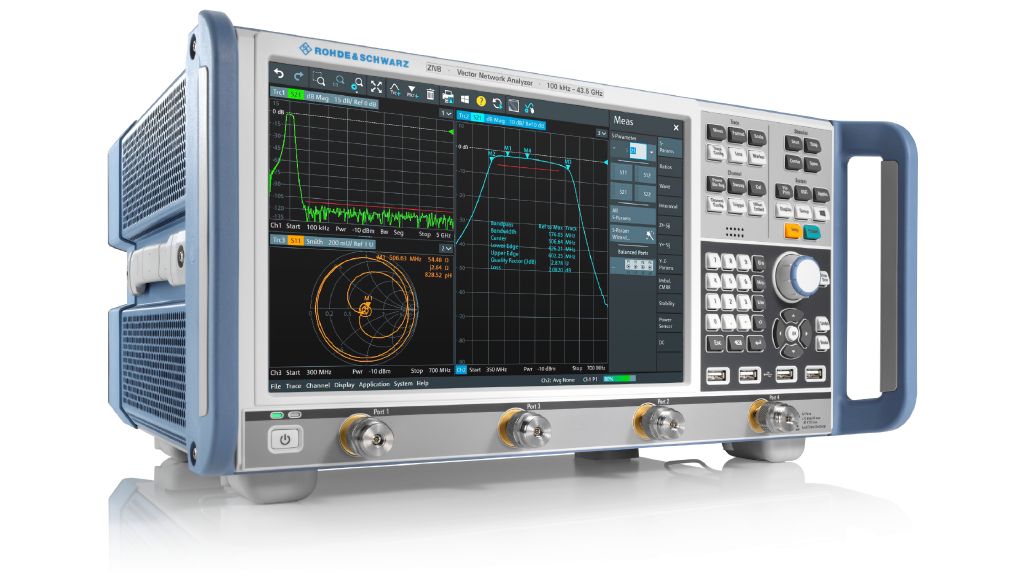

R&S®ZNB43 带四个端口。

射频性能

为满足最高标准而设计

R&S@ZNB 接收机兼具出色的功率处理容量、高灵敏度和低线声。R&SZNB 基本单元一般具有 140 dB 动态范围。R&S@ZNB8-B5x 选件可将动态范围扩展至最高150 B，以用于端口间测量。分析仪可以测量S参数，幅度和相位漂移通常分别小于0.01 dB/°C和0.15°C.

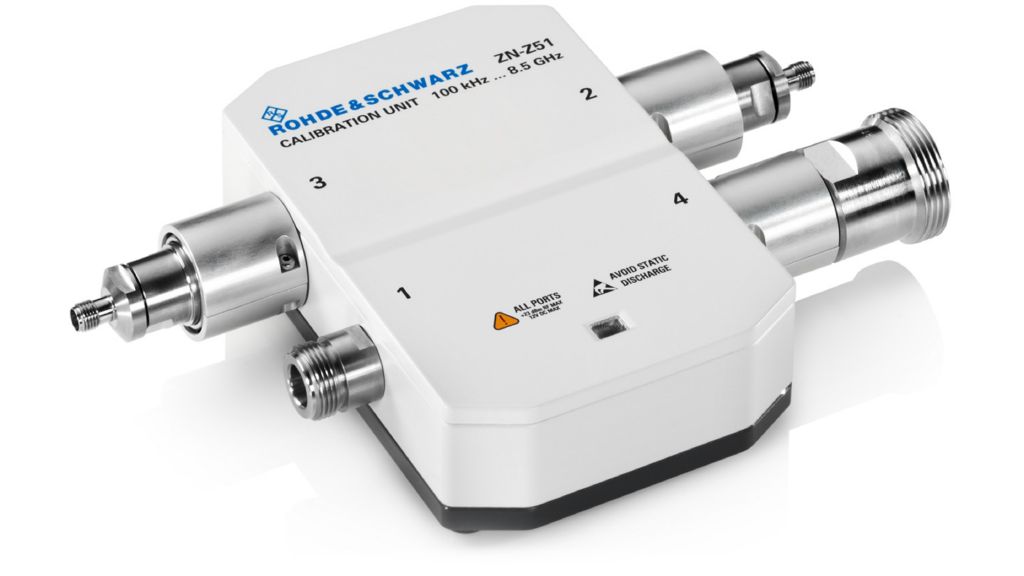

R&S@ZNB 经过校准后可在数天内执行精确测量，无需重新进行校准。

多功能选件

便于轻松测量有源和无源射频器件的特性

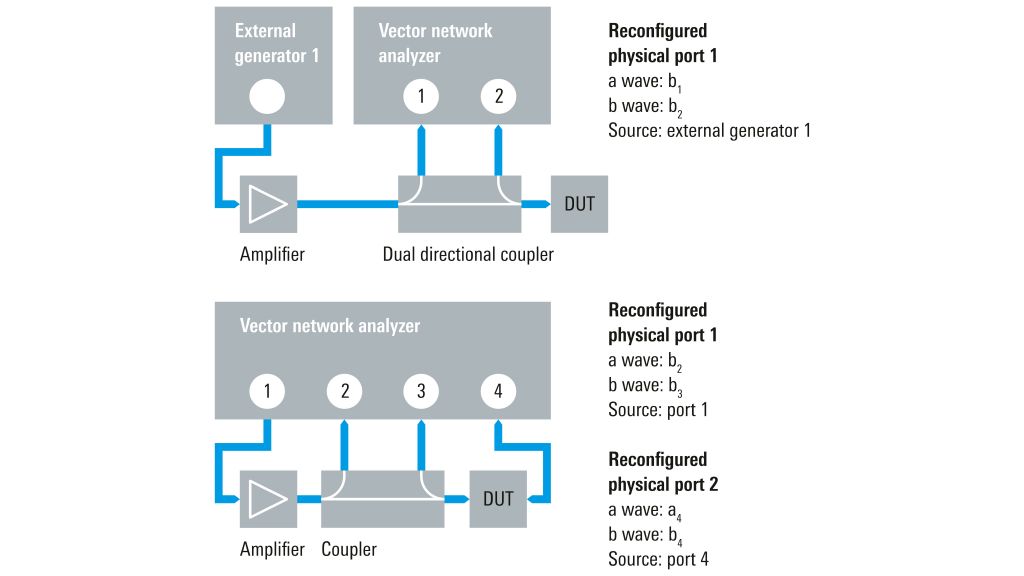

R&S@ZNB 提供丰富功能和选件，包括嵌入/去嵌、混合模式S参数(用于表征均衡被测设备)和重新定义的S参数(用于灵活配置测试装置)。分析仪还提供包含眼图的时域测量选件、变频测量和两个独立的内部发生器。

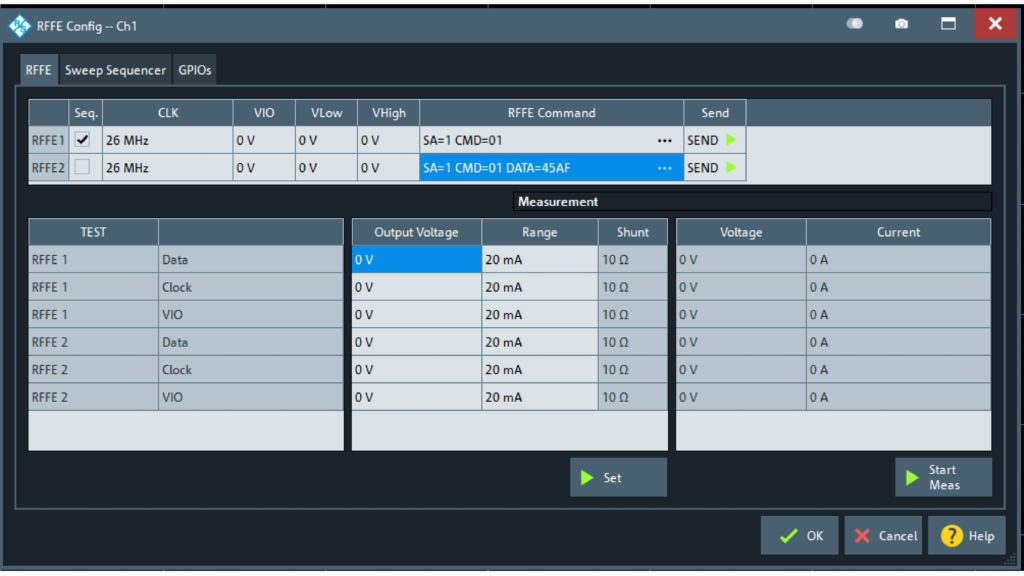

RFFE GPIO 接口配置菜单。

在生产中实现高吞吐量

快速测量并轻松控制外部组件

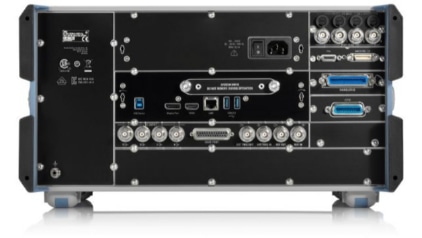

得益于出色的合成器稳定时间，R&S@ZNB 的测量时间非常短。大中频带宽实现快速采样。分析仪还支持高速数据处理以进行显示，并将 LAN 或IEC/EEE 数据快速传输至控制器。分段扫描等功能进一步缩短了测量时间。RFFE GPIO、GPIB 和处理器V0 等集成式控制接口有助于轻松控制模块或外部零件。

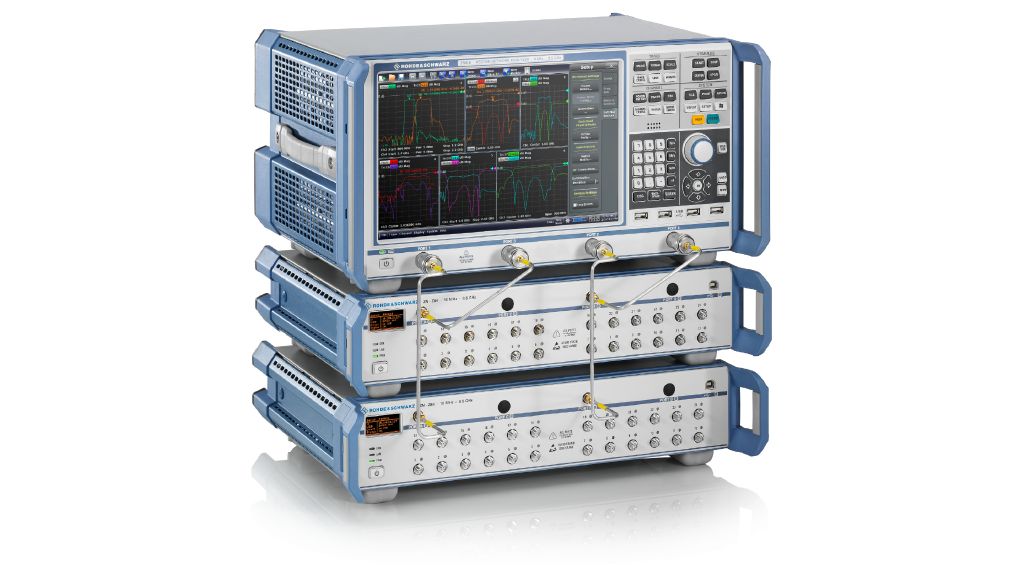

R&S®ZNB 配备两个 R&S®ZN-Z84 开关矩阵。
