R&S®ZNL 矢量网络分析仪

产品描述：
R&S®ZNL 采用独特的选件概念，有助于减少投资成本。基本型号支持 5 kHz 至 20 GHz 的频率范围，还可以扩展以配备全集成式频谱分析仪，并且支持射频功率计。另外，频谱分析功能还支持连续波信号发生器选件。研究实验室、维修中心、大学和生产工厂无需购买多台仪器，只需使用一台紧凑的 R&S®ZNL，即可实现比同类专用仪器更快的测量速度和更高的射频性能。

产品特点产品参数相关产品

产品特点

主要特点

宽频率范围，介于 5 kHz 至 20 GHz
高动态范围和低迹线噪声
双端口矢量网络分析仪，支持双向测量
在硬件板上安装可选的全集成式频谱分析仪，提供最高 26.5 GHz 的频率
体积紧凑，功能多样，经济高效

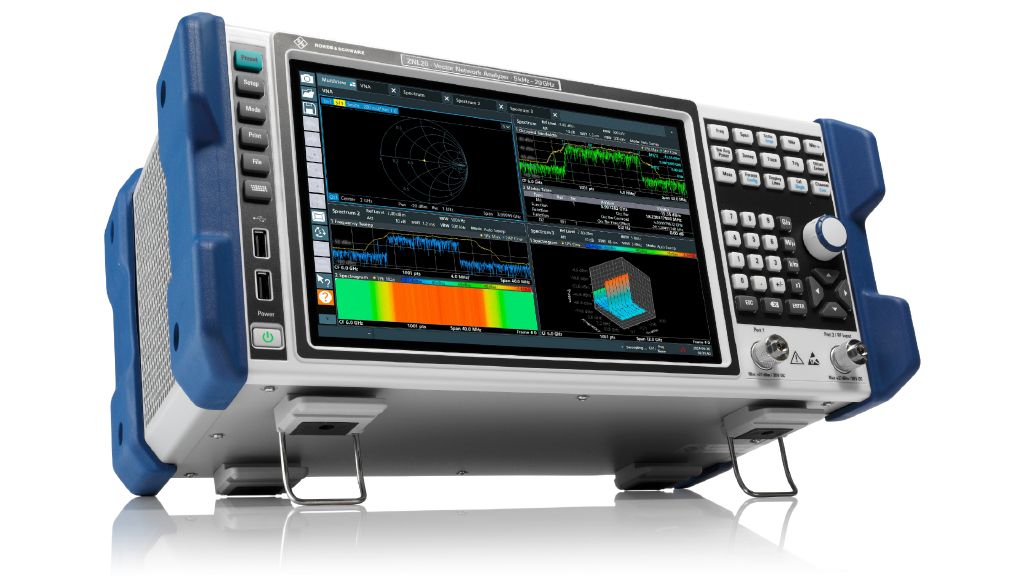

非常适合节省空间

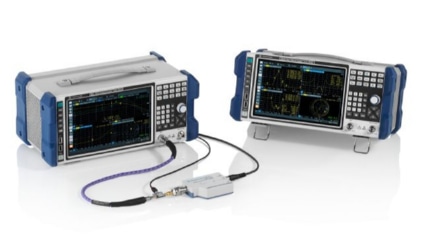

三合一分析仪

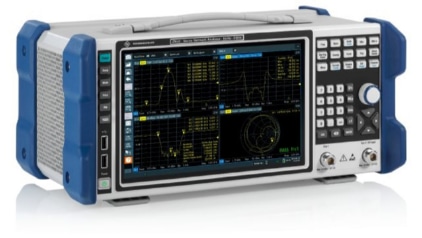

体型小巧的台式矢量网络分析仪

R&SZNL 设计紧凑，一体化集成矢量网络分析仪、频谱分析仪和功率计。这款多合一仪器非常适合开发、生产和维修应用，能够满足不断变化的测试要求。

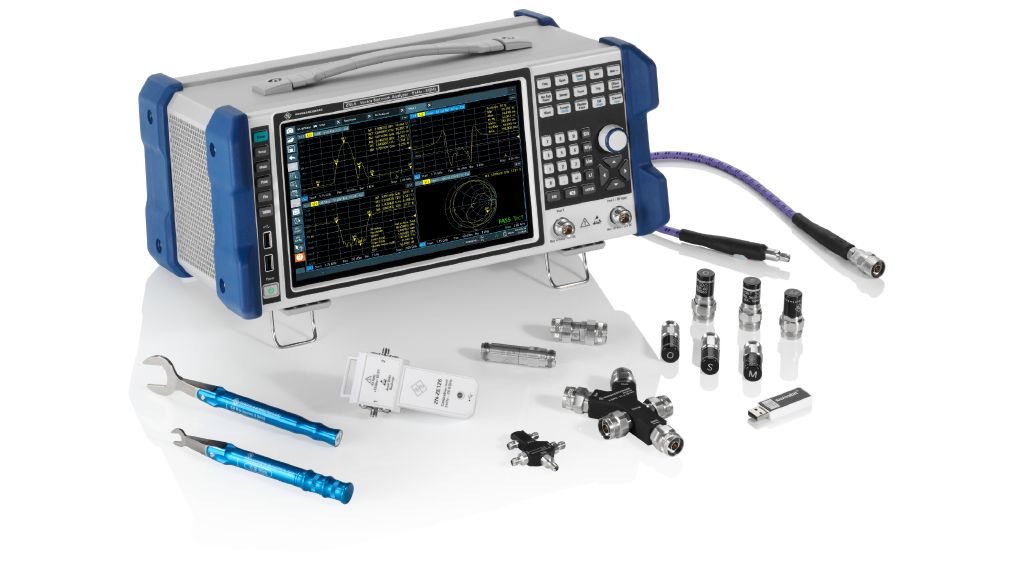

校准单元提高了效率

方便校准

内置用户界面向导

罗德与施瓦茨提供手动校准套件和自动校准单元，让校准更加快速方便。R&SZNL的用户界面向导提供关于S 参数和校准标准件的指导，有助于方便轻松地进行设置。

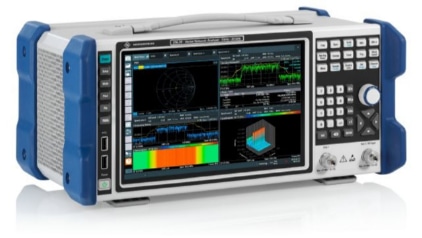

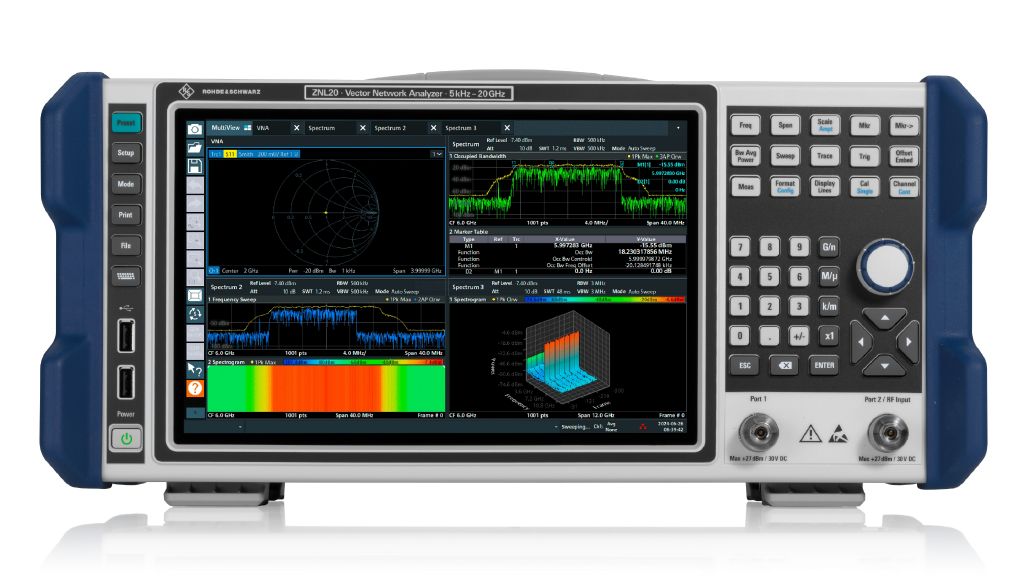

R&S®ZNL 多视图功能

功能丰富

智能投资

R&SZNL矢量网络分析仪能够灵活扩展目功能丰富，并采用独特的选件概念，降低了投资成本。仪器的多种功能可以轻松扩展。

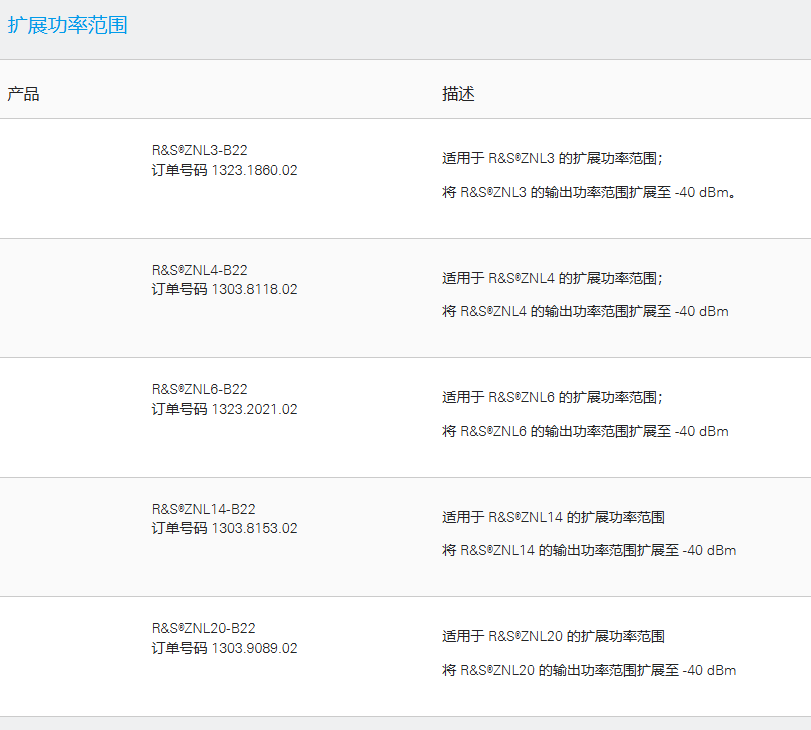

扩展功率范围
接收机步进衰减器
时域分析
故障点距离测量
40 MHz 分析带宽，频率高达 26.5 GHZ
AM/FM/PM 模拟解调
独立的连续波信号源

噪声系数测量

IYIG 预选器旁路

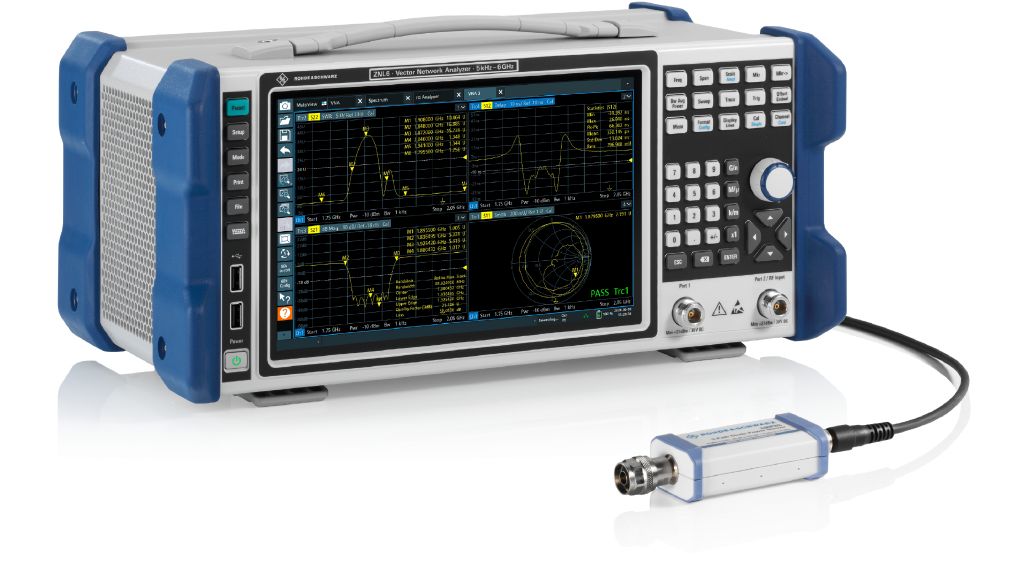

同时支持 4 个功率探头

精确的功率测量

在频谱分析仪模式下提供强大的功率测量功能

R&SZNL 配备 R&S·FPL1-K9 选件后可以支持多个 R&S'NRP 外部功率探头。四个功率探头可以并行连接到 VNA，同时执行准确的功率测量。

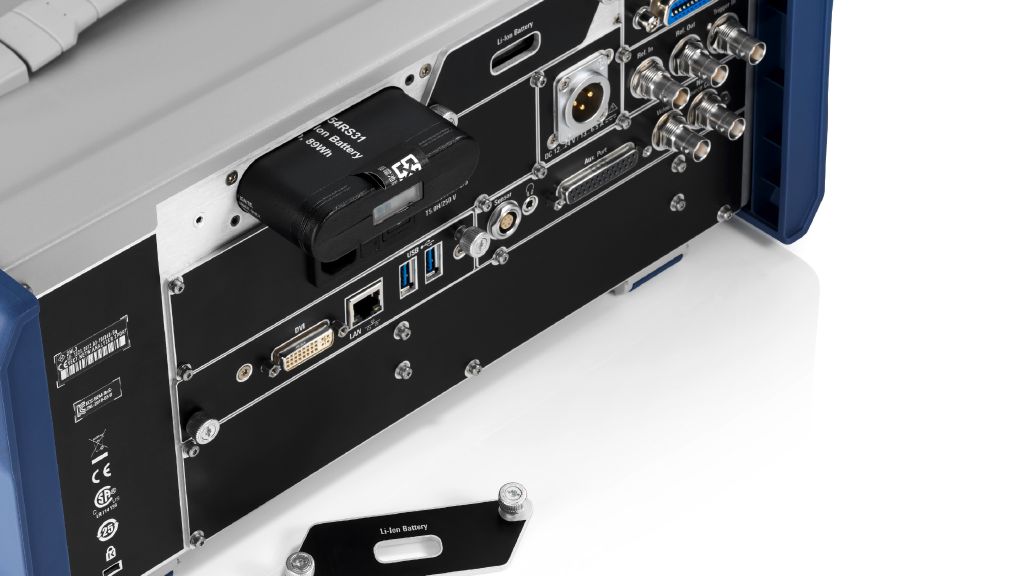

适用于实验室和现场使用

便于携带

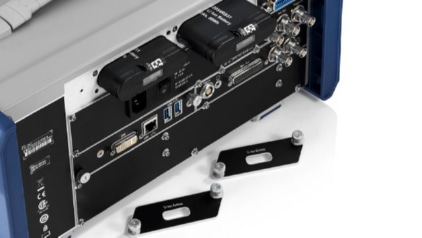

电池和直流电源，适合现场应用

R&SZNL提供电池盒选件，并采用完全便携式设计，非常适用于现场应用。借助可选的 12 V/24V直流电源，R&SZNL 可以在车辆中使用。R&S·FPL1-Z2 便携包选件可在运输和现场部署中防止仪器受损和渗入污物。侧面通风口和透明顶军设计实现便携式操作，确保仪器安全存放在包内。分析仪还提供便携式心皮套。
