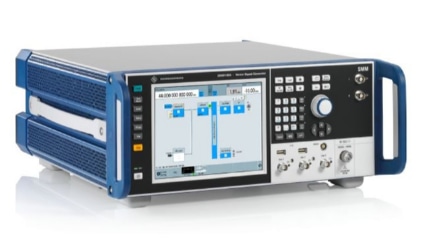

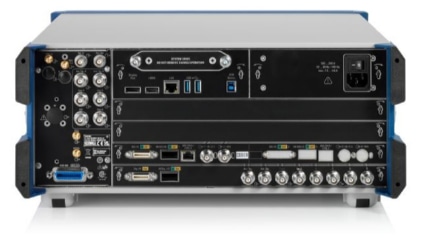

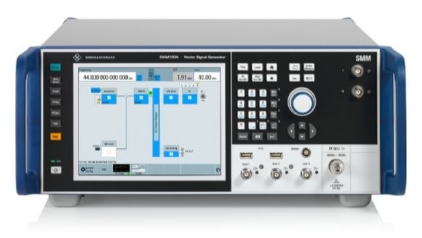

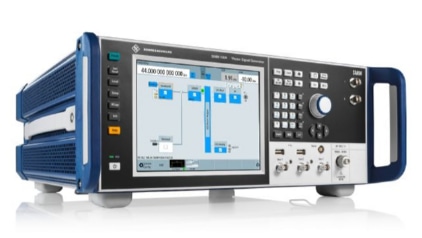

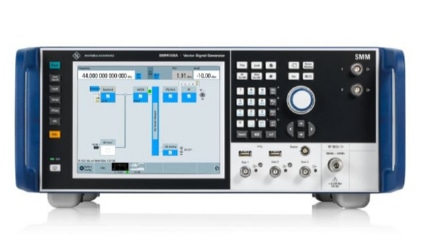

R&S®SMM100A 矢量信号发生器

产品描述：
R&S®SMM100A 矢量信号发生器在 100 kHz 至 44 GHz 的频率范围内提供优越的射频特性。这款仪器覆盖现有无线标准所使用的 6 GHz 以下的频段、 新定义的最高 7.125 GHz 的 5G NR FR1 和 Wi-Fi 6E 频段以及最高 44 GHz 的 5G NR FR2 频段。 R&S®SMM100A 内置基带发生器，支持最高 1 GHz 的射频调制带宽。因此，该仪器能够按照通用无线标准的要求生成数字调制宽带信号。R&S®SMM100A 能够充分满足未来的带宽要求。

产品特点 产品参数 相关产品

产品特点

主要特点

  • 频率范围介于 100 kHz 至 44 GHz

  • 最高 1 GHz 内部射频调制带宽

  • 出色的调制频率响应、误差矢量幅度 (EVM) 和邻道功率比 (ACPR)

  • 面向 FR1 和 FR2 的 5G NR 信号生成

  • 可满足未来的 WLAN 频率和带宽要求

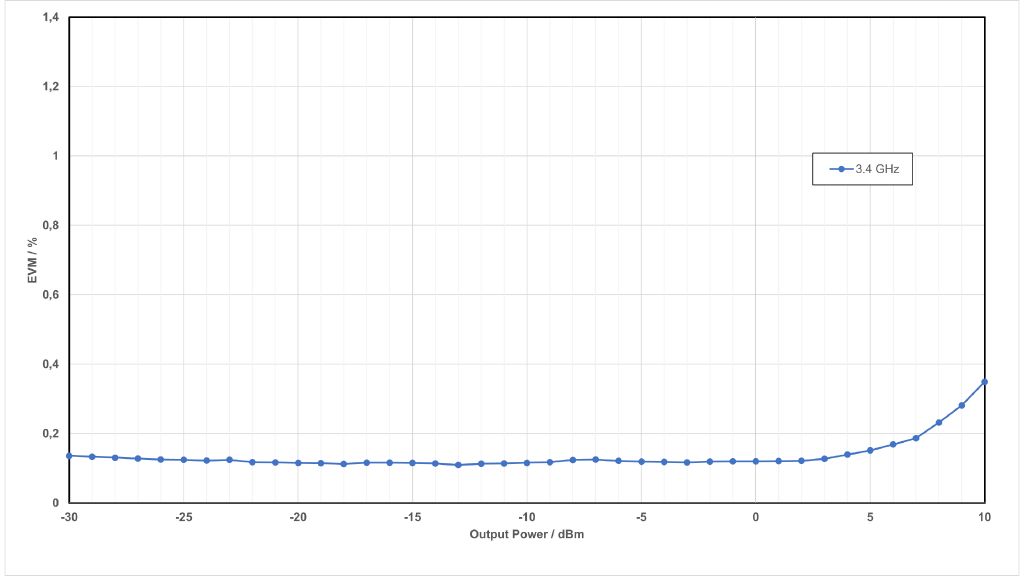

EVM 性能测量值


优异的 SSB 相位噪声和 EVM 性能

在1GHz射频频率下，R&S@SMM100A矢量信号发生器的 SSB 相位噪声小于-129 dBc，偏移值为 20 kHz。典型值为 -134 dBc，进一步降低了5dB。仪器不仅具备出色的射频性能，在高频条件下还具有优越的调制特性。

在 28 GHz 射频频率下，R&S®SMM100A 可针对 100 MHz的 5G NR 信号提供小于 -42 dB(0.8%} 的优异 EVM 性能，符合 3GPP 测试模型 3.1。


I/Q 调制频率响应测量值


优越的平坦频率响应

调制带宽内的信号频率响应同样会显著影响可实现的 EVM 性能，需要尽量在发生器的整个射频频率范围内降低幅度和相位频率响应。R&S@SMM100A 通过智能方式补偿对频率响应产生的内部影响。在整个1GHz射频调制带宽范围内，R&SISMM100A 测得的幅度频率响应小于 0.4dB.

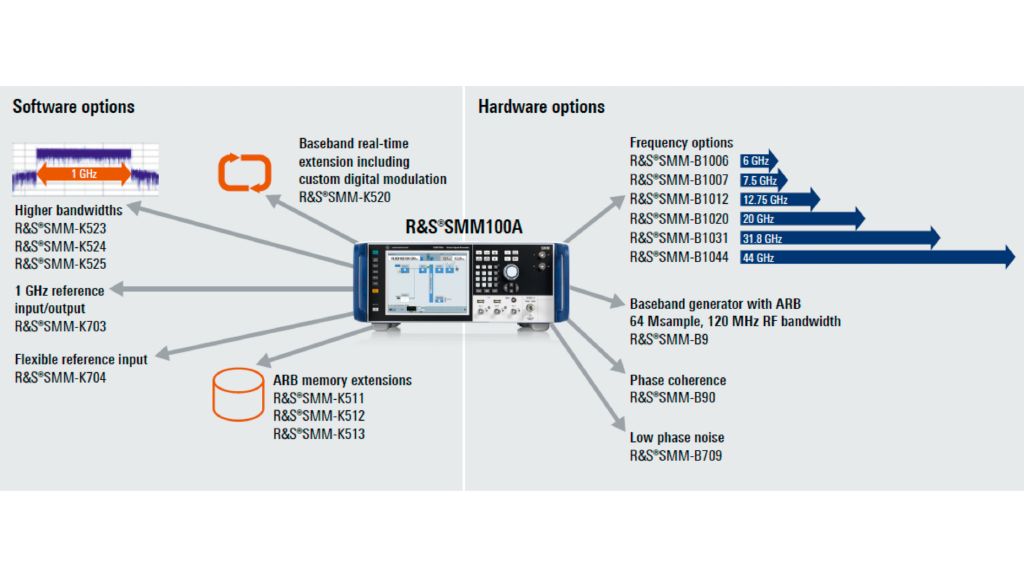

重要的软件和硬件选件

探究可扩展性

R&S@SMM100A 标配为支持最高 120 MHz的射频调制带宽。用户可以根据具体要求使用许可密钥将带宽扩展至1GHz。仪器的任意波形内存也可以从 64 Msample 灵活扩展至最高 2Gsample。

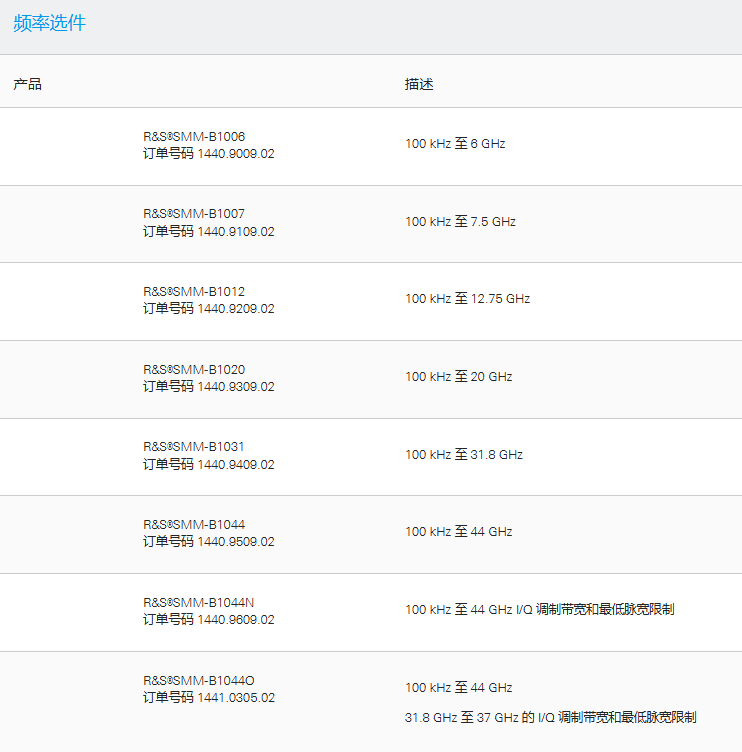

R&S@SMM100A 还随附各种频率选件，将频率最高扩展至 44 GHz。用户可以精确配置R&S@SMM100A 以满足实际要求。

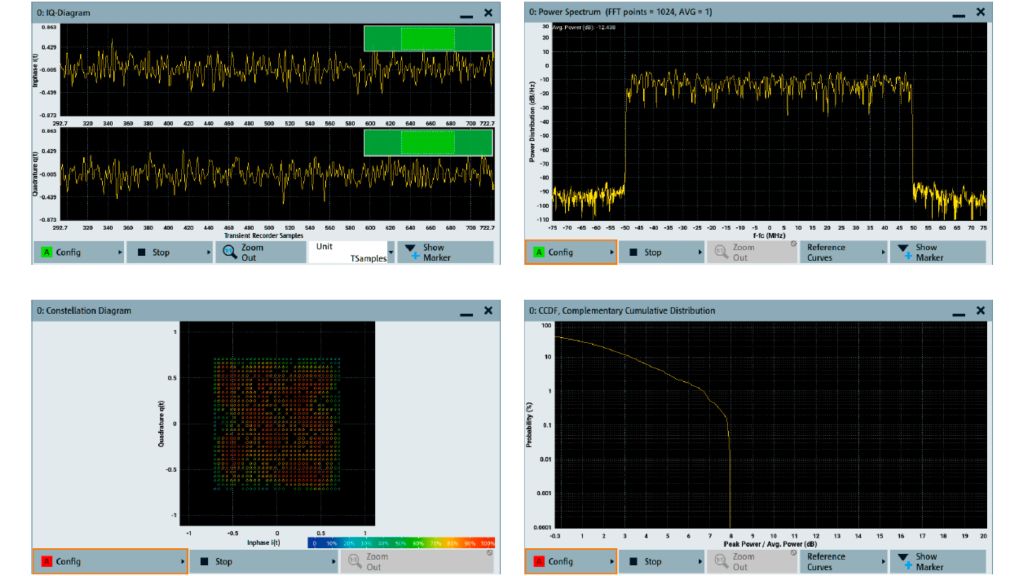

以图形方式实时监控信号


探索易用性

8.4"触摸屏，操作便捷

直观的结构化用户界面以框图形式呈现

在完整信号流路径中的不同点以图形方式实时监控信号

上下文关联的联机帮助系统和带代码生成器的内置 SCPI 宏记录器轻松实现自动化

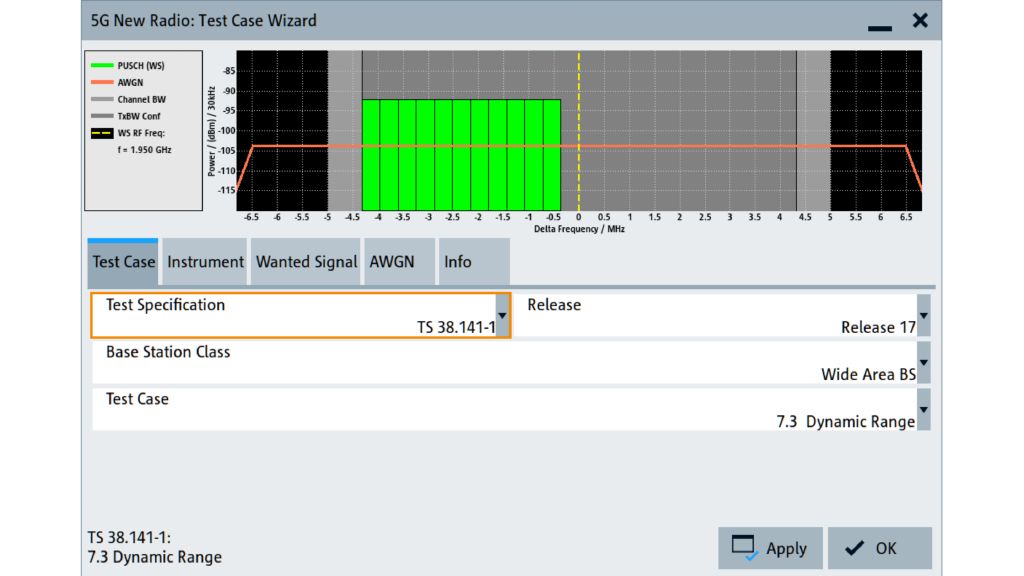

用于 5G 新空口的测试用例向导


移动通信标准

R&.S@SMM100A 非常适用于生成符合重要无线通信标准的信号，是用于 5G NR 基站一致性测试的理想信号发生器。

借助 R&S®SMM-B1044 频率选件，仪器能够覆盖高达 7.125 GHz的 5G NR FR1 频段和高达44 GHz的 FR2 频段。带宽扩展至1GHz后，仪器能够满足 5G 应用中不断提高的信号带宽要求
