R&S®SGS100A SGMA 射频源

产品描述：
R&S®SGS100A 是一种可满足自动化测试系统要求的射频源。它可用作连续波信号源，也可作为带集成式 I/Q 调制器的矢量信号发生器。作为矢量信号发生器时，频率最高为 12.75 GHz，可以生成必要的数字信号。用作连续波信号源时，射频源可作为灵活本振，也可根据移动无线电标准用于干扰测试。

产品特点 产品参数 相关产品

产品特点

主要特点

  • 市面上较为小巧的全集成式矢量信号发生器

  • 出色的射频性能，采用节省空间的设计

  • 最大输出电平典型值为 +22 dBm，可补偿装置损耗

  • 最高 12.75 GHz 的高输出频率，实现广泛的适用性

  • 无磨损电子衰减器，实现高度可靠性

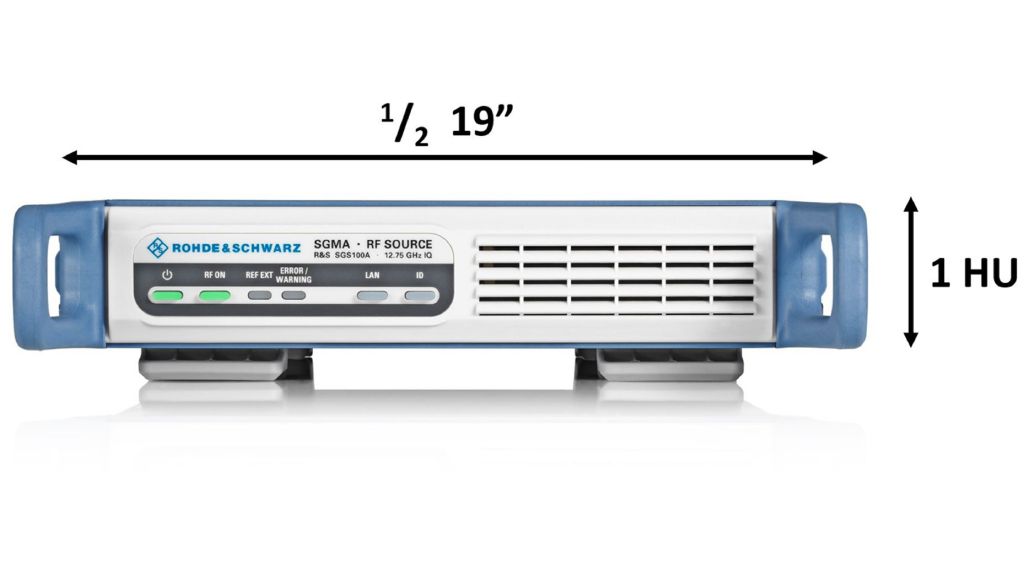

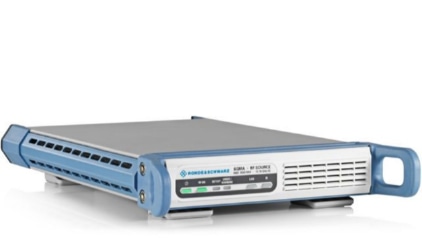

小尺寸的集成式信号发生器：1 HU，1/2 19"

针对自动化测试环境的专用信号源--体型小巧

尺寸较小的集成式信号发生器，尽量减小系统体积

仪器体型小巧，高度为一个机架单元，宽度为 1/2 19"机架宽度，可节省测试系统空间并降低成本。以前通常一个射频通道所需的空间现可配置四个最高 12.75 GHz 的射频通道，显著节省了空间。这使得 R&S@SGS100A 非常适用于自动化测试应用，甚至可以满足同时提供多个射频源的要求。

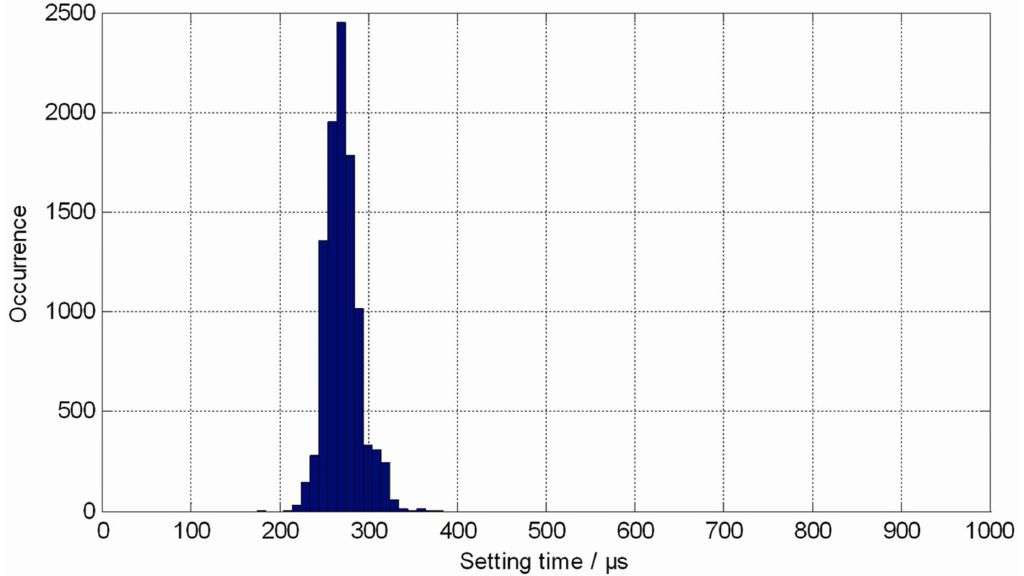

10,000 次频率设置时间直方图

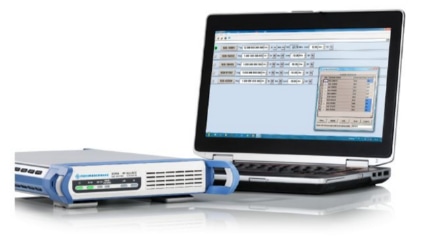

针对自动化测试环境的专用信号源--快速设置

通过 PCle/以太网接口快速设置

实现高吞吐量

生产应用需要快速测试，以确保高吞吐量。R&SISGS100A 通过多种方式满足这个要求。仪器的内部架构和软件旨在实现优异的速度，PCIe/以太网接口能够快速地传输远程控制命令。

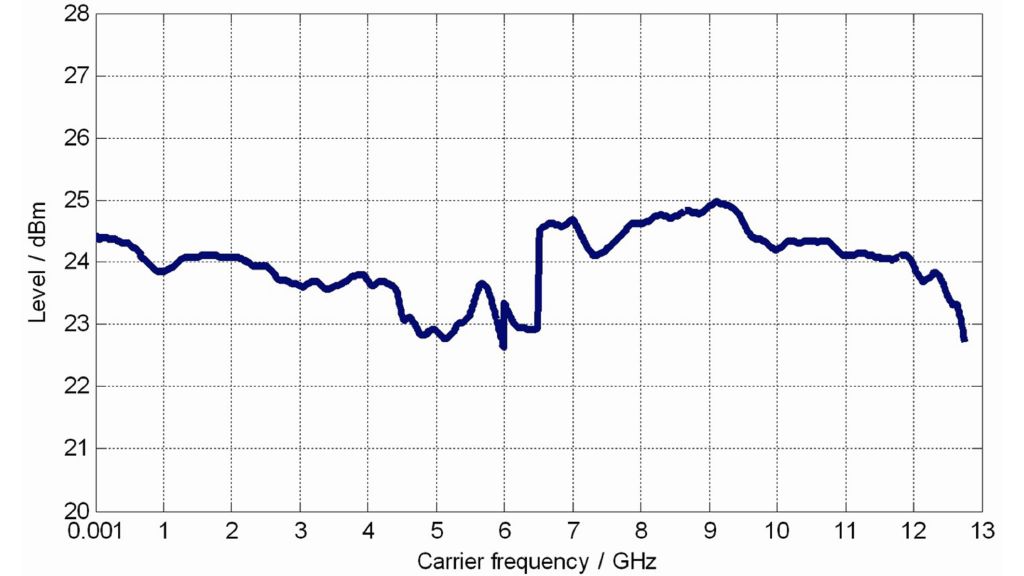

连续波信号的大额可用电平


针对自动化测试环境的专用信号源--高额的最大电平

高额的最大电平，可补偿装置中的损耗

在复杂的测试系统中，信号发生器和被测设备之间一般会出现若干分贝的电平损耗。原因在于使用长电缆或开关矩阵和滤波器。R&SSGS100A 的输出电平典型值为 +22 dBm，提供充足裕度来补偿此类损耗。可选最高12.75 GHz的无磨损电子衰减器。

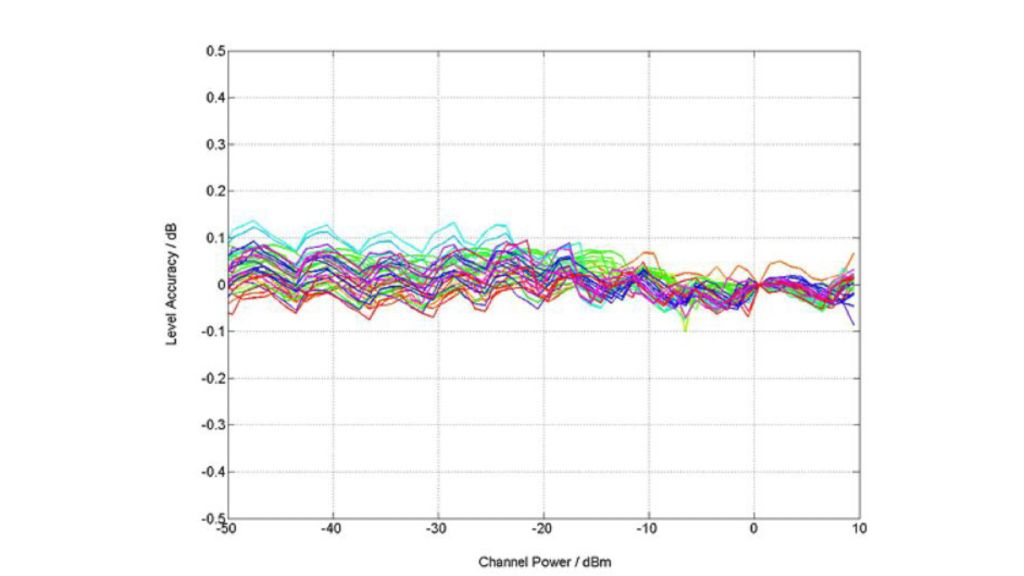

针对通道功率的电平线性度


正确的工具包确保了高性能

出色的电平线性度和可重复性，确保了一致的测试条件

R&S@SGS100A 运行速度快、设计紧凑，并提供以往高端台式仪器才具备的优异性能。但是最大电平并非唯一的重要因素。在经过校准的测试系统中，发生器的电平可重复性和线性度也非常重要。高电平可重复性确保测试条件一致，并在定义测试限值时保证较低的容差。

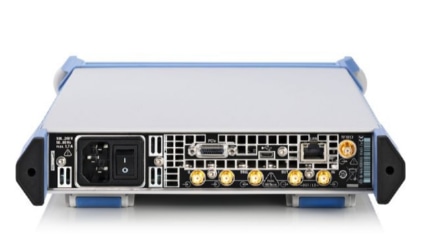

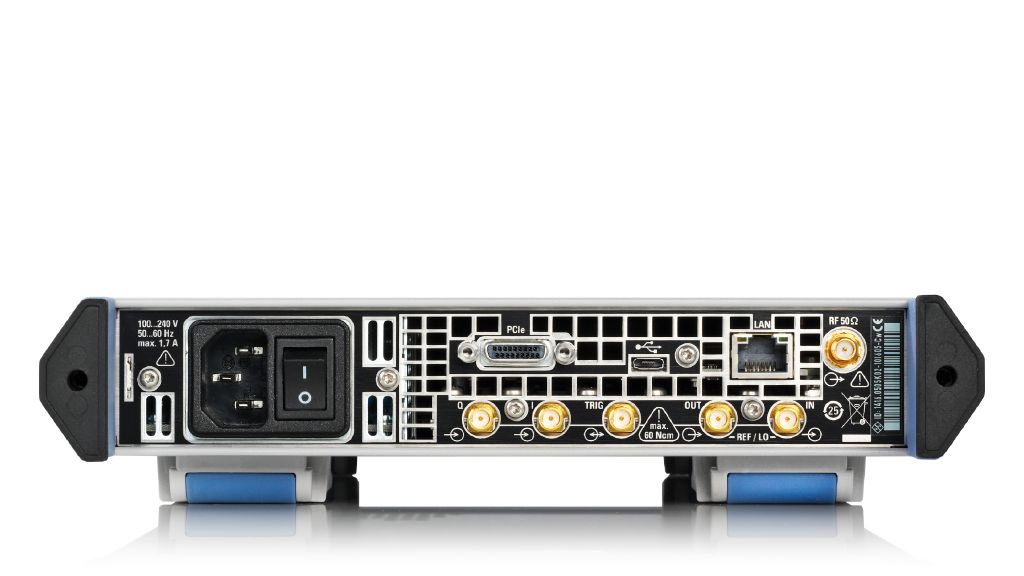

后面板端口


互联性能

充分调整以用于自动化测试环境

尽管体积小巧，R&S@SGMA产品系列仍提供多种远程控制选件。建议结合使用PCle 或以太网，以及适用于 Windows 和 Linux 的罗德与施瓦茨仪器驱动程序，以便实现最佳设罟速度所有连接器标准配置在仪器背部，结合广泛的机架安装适配器，确保可简单集成到测试系统中。
