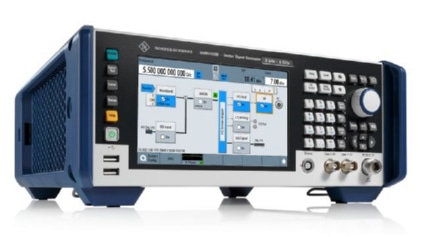

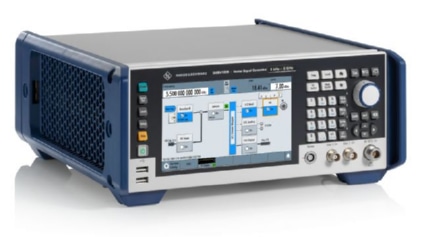

R&S®SMBV100B 矢量信号发生器

产品描述：
先进的 R&S®SMBV100B 矢量信号发生器为同类产品树立了标杆。R&S®SMBV100B 具有高输出功率、充分校准的宽带信号生成和直观的触摸屏操作，非常适用于各种应用。 SMBV100B 始终符合 5G NR、LTE 和 WLAN 等最新的主要数字通信标准，是接收机和组件特征校准的优选测试解决方案。 R&S®SMBV100B 配备多种 GNSS 选件，从而转变为可靠、功能全面的 GNSS 模拟器。凭借先进的模拟功能，该仪器可以在受控条件下运行逼真、复杂且可重复的 GNSS 场景。

产品特点 产品参数 相关产品

产品特点

主要特点

  • 频率范围介于 8 kHz 至 3 GHz 或 6 GHz

  • 高额输出功率，高达 +33 dBm

  • 1 GHz 调制带宽，准确度出色

  • 符合所有主要数字通信标准的信号生成，包括 5G NR、LTE 和 WLAN 标准

  • GNSS 模拟器，支持 GPS、格洛纳斯、伽利略、北斗和 QZSS/SBAS

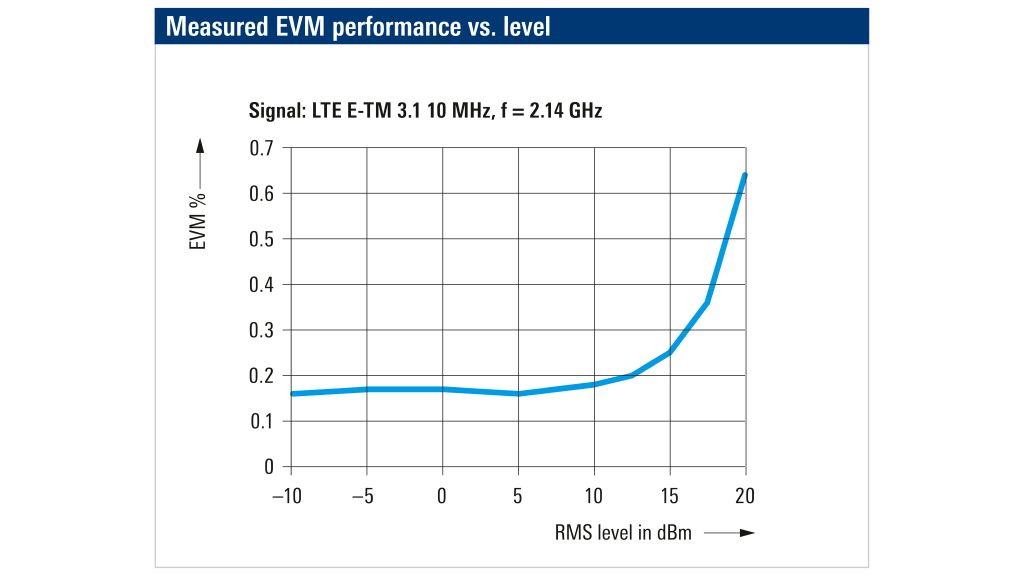

EVM 性能测量值与电平


优越的信号质量

即使在高输出功率电平下，仪器也能针对 20 MHz LTE 信号提供 0.2% 的出色 EVM 性能。低于 -72 dB 的卓越 ACPR 值(WCDMA 测试模型 1，64 DPCH，测量值)具备低 SSB 相位噪声，在1GHz、20 kHz 偏移时低于 -134 dBc(测量值)。

实时补偿测试夹具的影响。

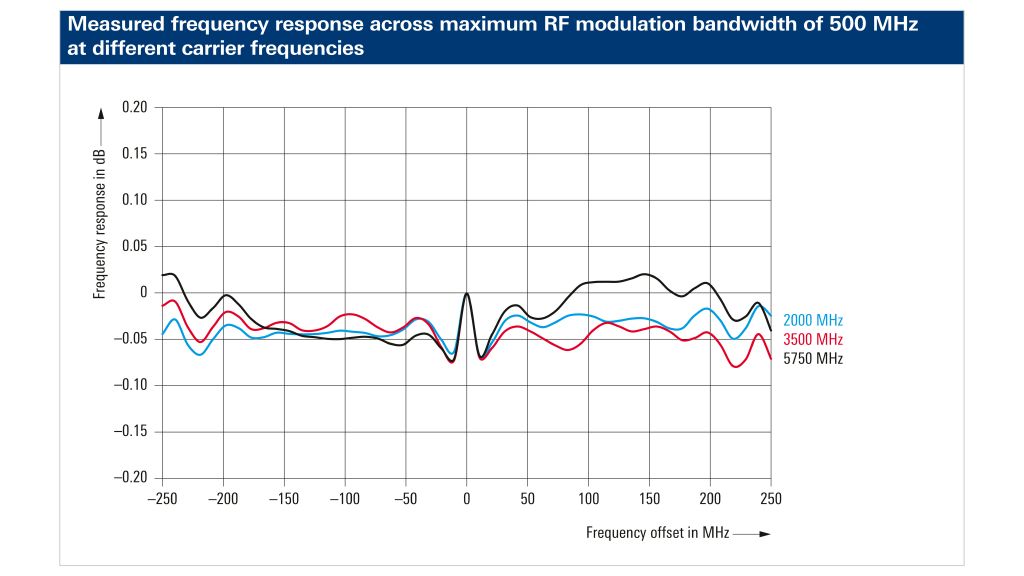

频率响应测量值


宽调制带宽，具备优等精度

为满足更高调制带宽的需求，R&S@SMBV100B 具备高性能基带。信号发生器具有智能内部实时频率响应校正功能，可在1GHz的全带宽中实现低于0.3dB(测量值)的头等幅度平坦度，

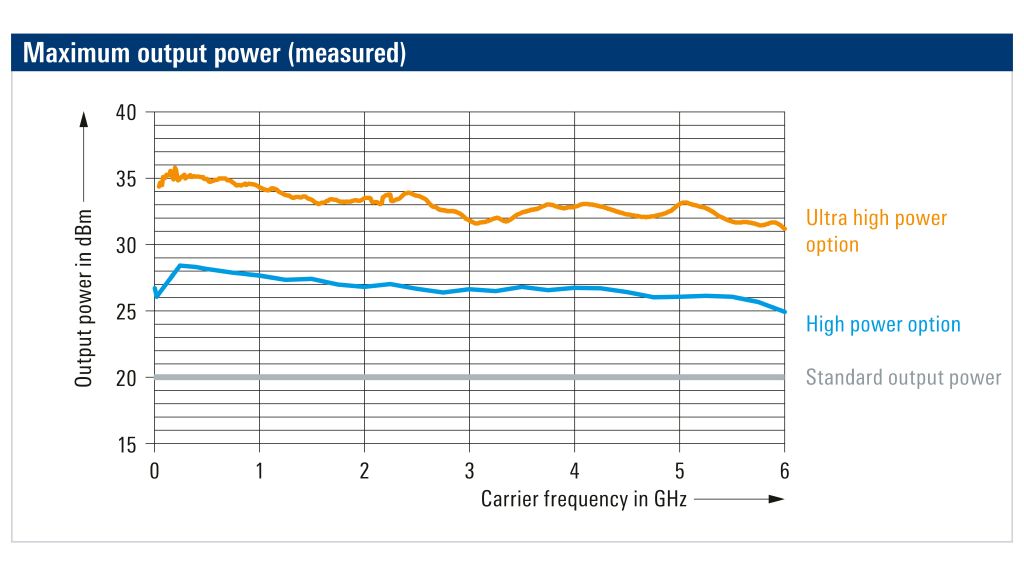

最大输出功率（测量值）


出色的功率特性

高输出功率和出色的电平精度

配备合适的选件后，R&SSMBV100B 可在几乎整个频率范围内提供高达+34dBm(1GHz时的测量值)的输出功率，且电平规定值增加至 +25 dBm。校准之后，信号发生器必须重复目精确地设置每个测试序列的电平值。R&SSMBV100B 可提供出色性能，电平可重复性测量值低于 0.09 B。

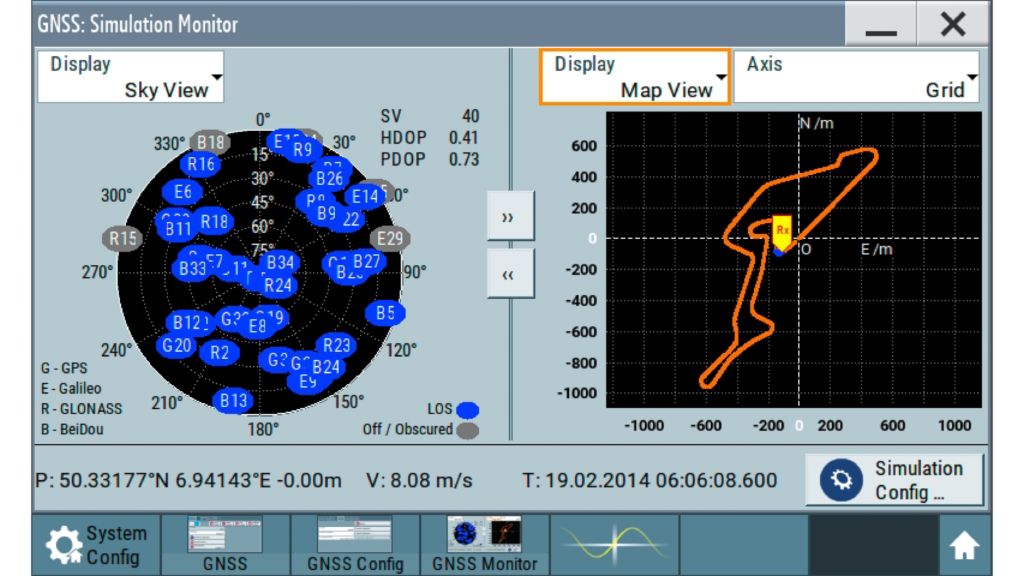

为移动的 GNSS 用户仿真 GPS/格洛纳斯/北斗/伽利略星座组合


非常适用于 GNSS 模拟

R&S@SMBV100B 配备多种 GNSS 选件，从而转变为可靠、功能全面的 GNSS 模拟器。凭借先进的模拟功能，该仪器可以在受控条件下运行通真、复杂且可重复的 GNSS 场景。这包括真实模拟 GNSS 轨道、信号传播影响、系统误差以及用户环境。

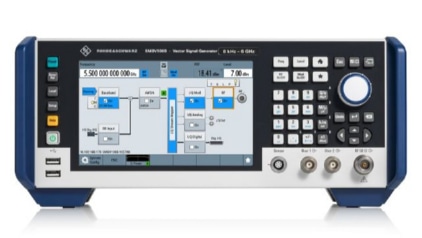

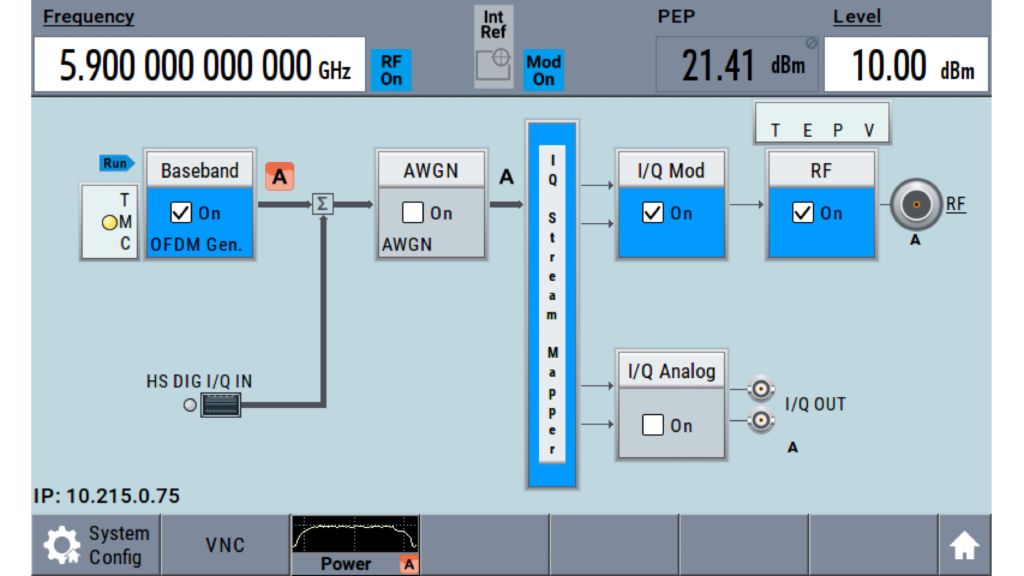

SMBV100B 用户界面


易于使用

R&S@SMBV100B 实用仪器采用直观化操作概念，非常符合人体工程学。这款可自定义的仪器也可满足未来要求。

  • 17"触摸屏，操作便捷

  • 1上下文关联的联机帮助系统和 SCPI记录，轻松实现自动化

  • 内部实时信号生成

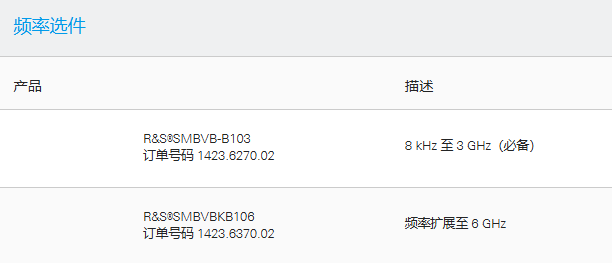

产品参数
