产品描述：

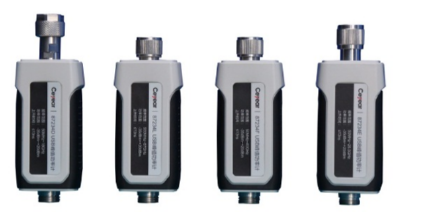

87234D/E/F/L USB峰值/平均功率计是一款基于USB 2.0接口的二极管检波式宽带功率测量仪器，可实现准确的平均功率测量、大动态范围的脉冲功率测量和CCDF统计测量分析。频率范围覆盖50MHz～67GHz，最高功率准确度可达0.2dB，视频带宽≥30MHz，上升/下降时间≤13ns。本产品体积小、重量轻、采用USB接口供电和通信，可配接到计算机使用，能灵活扩展电子测量仪器和测试系统的功率测量功能，主要用于外场测试、生产线测试和系统集成。

产品特点产品参数相关产品

产品特点

频率高达67GHz

87234系列频率范围覆盖50MHz～67GHz，可以完成绝大多数同轴频段产品开发、生产、安装和维护中的峰值功率测量。

优异的动态范围和准确度

87234系列具有低至-45dBm的平均功率测量和-35dBm的脉冲包络测量，功率测量准确度可达0.2dB。支持仅平均模式下的外部触发，通过调整孔径大小和触发延迟，用户可以选择测量波形的任一部分。该功能不需要迹线显示，即可提供低至-45dBm的脉冲功率测量。

CCDF统计分析

CCDF定义为信号有多少时间处于或高于一个给定的功率电平。比如，功率放大器等元器件的设计师会比较功率放大器输入和输出信号的CCDF曲线，设计良好的组件会产生相互重叠的曲线。如果放大器对信号进行压缩，那么在放大器的输出端，信号的峰均比将会降低，设计师就需要改善放大器的线性度来处理高峰值功率。

快速上升时间和下降时间

87234系列具有最大30MHz的视频带宽和13ns的上升/下降时间，可以测量脉宽50ns的脉冲信号。

内部校零功能

87234系列通过内部开关电路，可以在连接到被测设备时对USB峰值/平均功率计进行校零。因此加快了测量速度，减少了连接器的磨损，降低了测量不确定度。

触发输入功能

87234系列具有内置触发输入功能，可通过标配电缆将来自信号源或待测设备的外部触发信号连接到USB峰值/平均功率计，从而能够精确的触发接近信号噪声下限的小信号。

产品参数

技术指标
频率范围	87234D	50MHz～18GHz
	87234E	50MHz～26.5GHz
	87234F	50MHz～40GHz
	87234L	500MHz～67GHz
功率范围	正常模式	-30dBm～+20dBm（50MHz≤f＜500MHz）
		-35dBm～+20dBm（≥500MHz）
	平均模式¹	-45dBm～+20dBm
损毁电平	+23dBm（平均功率）
	+30dBm（峰值功率，持续时间＜1us）
上升/下降时间	≤13ns²
采样率	80MSamples/sec，连续采样
视频带宽	≥30MHz
单次捕获带宽	≥30MHz
最小脉冲宽度	50ns
平均功率测量准确度³	87234D	±0.20dB（±4.5%）
	87234E	±0.25dB（±6.0%）
	87234F	±0.30dB（±6.7%）
	87234L	±0.33dB（±7.9%）
