产品描述：

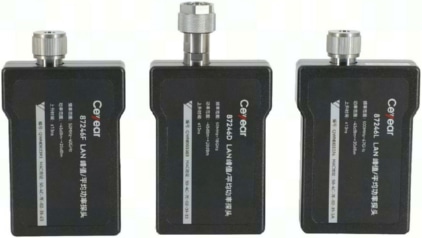

87246D/F/L LAN峰值/平均功率探头是一款基于LAN接口的二极管检波式宽带功率测量仪器，可实现平均功率测量、脉冲功率测量和CCDF统计测量分析。频率范围覆盖50MHz～67GHz，最高功率测量准确度可达±0.2dB，视频带宽≥30MHz，上升/下降时间≤13ns。本产品体积小、重量轻、可配接到计算机使用，能灵活扩展电子测量仪器和测试系统的功率测量功能，适用于外场测试、生产线测试和系统集成。

产品特点产品参数相关产品

产品特点

远距离功率测量

87246系列通过连接PoE接口，可以实现长达60米的远程功率监测。

频率高达67GHz

87246系列频率范围覆盖50MHz～67GHz，可以完成绝大多数同轴频段产品开发、生产、安装和维护中的峰值功率测量。

优异的动态范围和准确度

87246系列具有低至-45dBm的平均功率测量和-35dBm的脉冲包络测量，功率测量准确度可达±0.2dB。支持仅平均模式下的外部触发，通过调整孔径大小和触发延迟，用户可以选择测量波形的任一部分。该功能不需要迹线显示，即可提供低至-45dBm的脉冲功率测量。

快速上升时间和下降时间

87246系列可以准确测量脉冲信号的输出功率和时间参数。87246系列具有最大30MHz的视频带宽和13ns的上升/下降时间，可以测量脉宽50ns的脉冲信号。

内部校零功能

87246系列通过内部开关电路，可以在连接到被测设备时对功率探头进行内部校零。因此可以加快测量速度，减少连接器的磨损，降低测量不确定度。

产品参数

技术指标
频率范围	87246D	50MHz～18GHz
	87246F	50MHz～40GHz
	87246L	500MHz～67GHz
功率范围^（注1）	87246D/F	正常模式 -30dBm～+20dBm（50MHz≤f＜500MHz） -35dBm～+20dBm（f≥500MHz）
	87246D/F	平均模式 -45dBm～+20dBm
	87246L	正常模式 -35dBm～+20dBm（500MHz≤f≤40GHz） -30dBm～+20dBm（40GHz＜f≤67GHz）
	87246L	平均模式 -45dBm～+20dBm（500MHz≤f≤40GHz） -40dBm～+20dBm（40GHz＜f≤67GHz）
