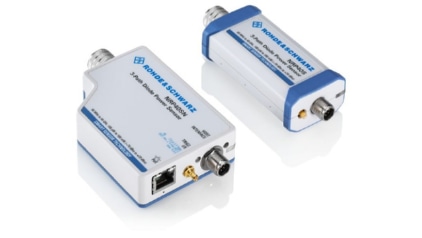

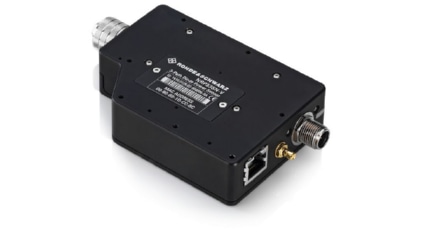

R&S®NRPxxS/SN/SN-V 三通道二极管功率探头

产品描述：
R&S®NRPxxS/SN 功率探头使用三路分开的二极管通道，每个通道都在最佳检波器范围内操作。因此，不管调制类型如何，都可以高度精确地确定平均功率。测量结果不易受干扰信号或谐波的影响。R&S®NRPxxS/SN 功率探头的操作方式与热功率探头相似，但速度要快得多。此类功率探头提供高达 93 dB 的动态范围，测量下限为 –70 dBm。

产品特点产品参数相关产品

产品特点

主要特点

快而准确地测量连续波及调制信号的功率
100,000 读数/秒

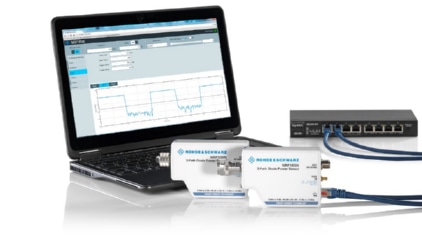

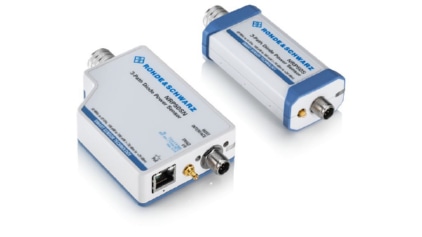

通过 LAN 以及 USB 控制和监测
适合高功率应用的探头
使用 R&S®NRX 基本单元灵活操作

通用功率探头

多种应用的理想解决方案

三通道二极管功率探头适用于各种应用，因为它们支持连续平均、突发平均、时隙平均、时间门平均和迹线测量。该探头性能卓越、测量速度和精度高，可以用于对无线信号(例如 GSM 和 3GPP)以及高带宽信号(例如 LTE、LTE-Advanced 或 5G)进行精确的平均功率测量。

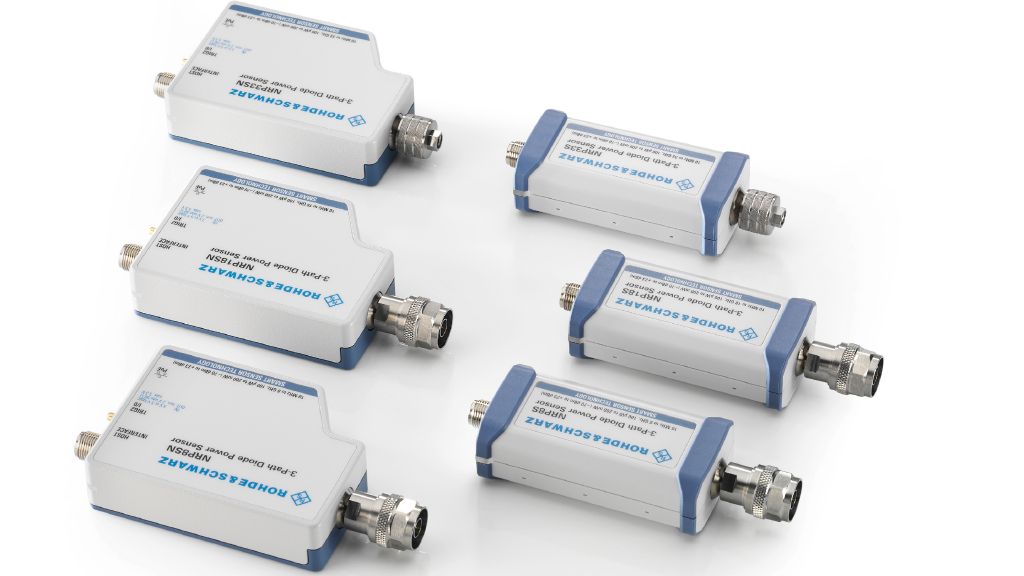

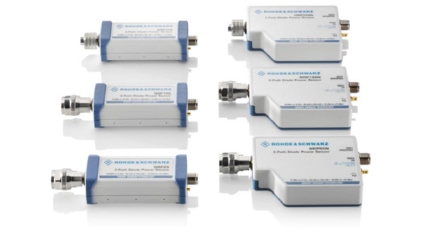

R&S®NRPxxS(N) 系列的冰山一角

93 dB 动态范围

经过改进的三通道理念

R&S@NRPxxS(N)功率探头使用三路分开的二极管通道，每个通道都在最佳检波器范围内操作。不管调制类型如何，都可以高度精确地确定平均功率。测量结果不易受干扰信号或谐波的影响。R&S@NRPxXS(N)功率探头的操作方式与热功率探头相似，但速度要快得多，并具有高达 93 dB 的动态范围。

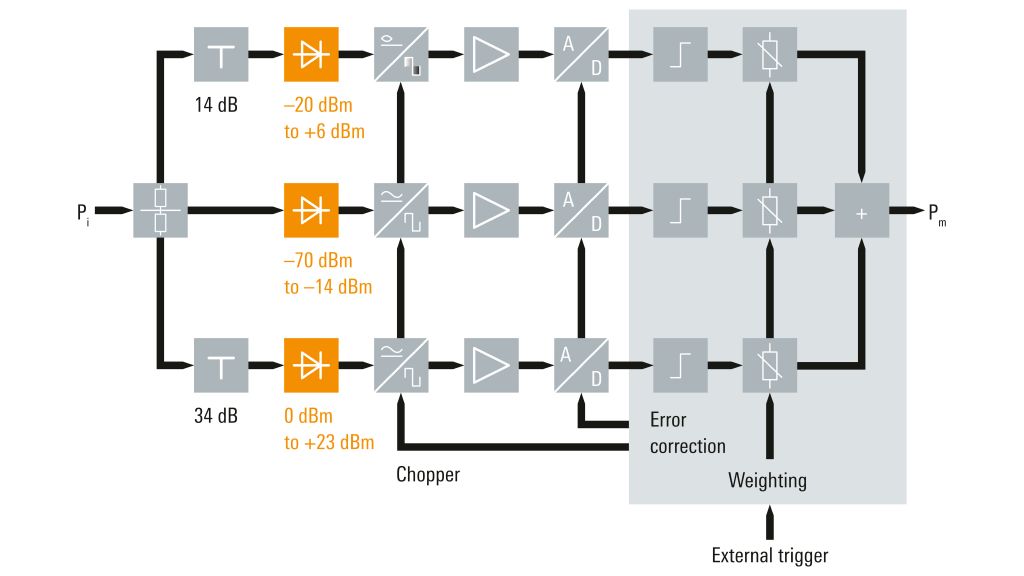

创新三通道理念

无与伦比的测量速度与精度

甚至可用于 -70 dBm 低电平条件

为了提高低电平条件下的测量精度，需要对多个测量值取平均值。虽然平均功能可降低噪声分量，但也会降低测量速度。因此，R&S@NRPxxS(N)功率探头在设计时充分考虑了极低测量噪声。R&S@NRPxxS(N)功率探头能够以当前市场上一流的速度和精度执行低至 -70 dBm 的测量。

全新快速模式

测量时间不受限制，每秒最多可执行 100,000 次测量

在快速连续平均模式下，R&S@NRPxxS(N)功率探头每秒可触发 100,000次测量，最短触发重复时间为 100 μs，并且不会丢失任何测量值。探头使用缓存模式实现此测量速度。在缓存模式下，所有测量数据存储于探头内部，并通过一个资源块传输至探头主机。R&S@NRPxxS(N)探头能够执行全新快速模式，并且没有时间限制!

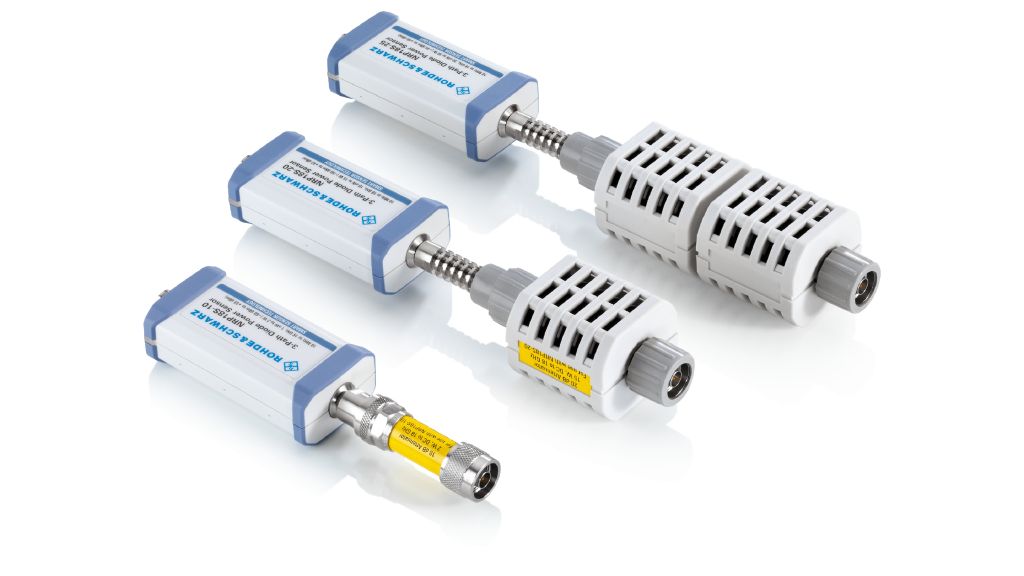

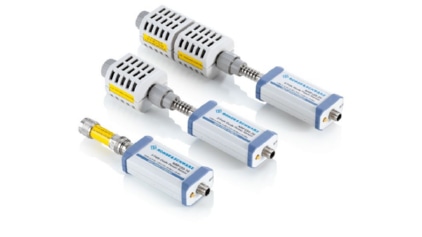

适合高功率应用的探头

执行最高 30 W 的功率测量

R&S@NRP18S-10、R&SNRP18S-20和 R&S@NRP18S-25 大功率三通道二极管功率探头包括 R&S®NRP18S 和 10/20/25 dB 上行衰减器。它们可测量高达 2W、15 W和 30W 的功率。在结合衰减器使用的时候，探头和衰减器之间的失配误差可以自动修正。衰减器的 $ 参数在生产时就确定并存储于探头中。
