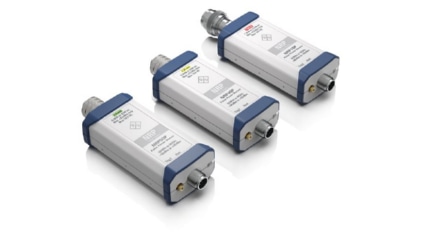

R&S®NRPxxP脉冲功率探头

产品描述：
R&S®NRPxxP®脉冲功率探头非常适用于雷达应用。脉冲特性和输出功率必须在开发过程中或安装和维护期间进行测量。在雷达系统和雷达组件的生产中也需要类似的测量。最大视频带宽为 30 MHz，上升/下降时间为 < 13 ns，这意味着传感器可以测量短至 50 ns 的脉冲宽度。自动确定关键脉冲参数，以简化测量并帮助防止操作错误。通过提高采样率，重复信号的高分辨率模式可以显示强烈放大的信号部分。

产品特点 产品参数 相关产品

产品特点

主要特点

  • 卓越的动态范围和精度

  • 高分辨率模式

  • 最高的测量速度

  • 自动脉冲分析

  • 统计分析



高分辨率模式

时间分辨率高达 100 ps

某些应用需要显示强放大的信号部分，例如脉冲的上升沿。迹线模式的分辨率为12.5 ns，需要高采样密度以改善图形显示。与重复信号的等效时间采样可实现高达100 ps 的时间分辨率。

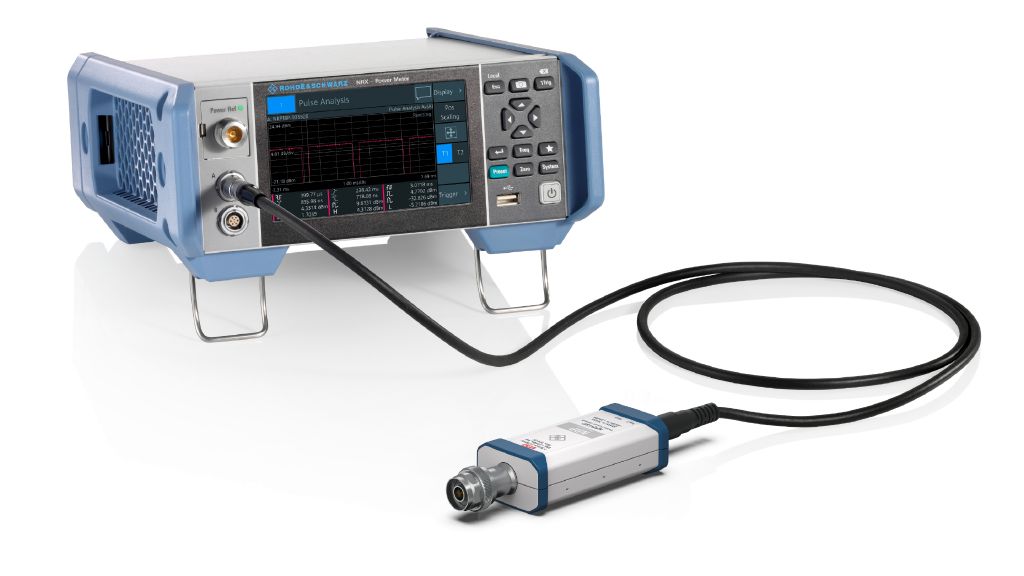

Test setup with R&S®NRP18P and R&S®NRX


自动脉冲分析

非常适合 R&S®NRX

自动脉冲分析有助于测量重要的脉冲参数，无需使用标记进行复杂的测量。脉冲形状的变化会立即被考虑在测量结果中。

  • 时间参数:上升/下降时间、开始/停止时间、脉冲宽度、占空比、脉冲周期、脉冲关闭时间

  • 电平参数:脉冲顶部、脉冲底部、峰值、平均值、最小值、过冲(正和负)

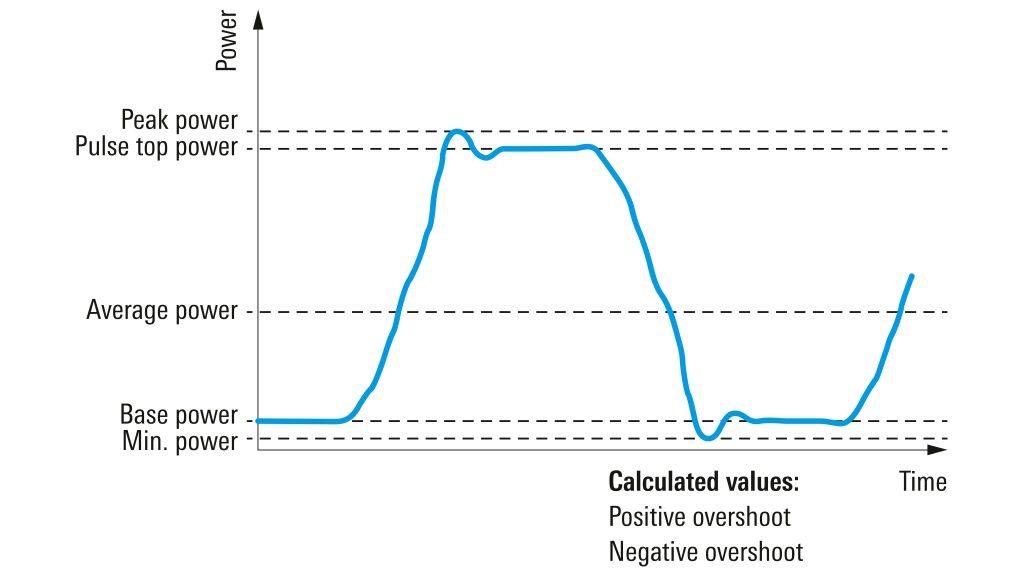

时间参数


雷达应用的理想选择

分析脉冲和调制信号

R&S@NRPxxP@脉冲功率探头非常适用于分析脉冲和/感调制信号。80Msample/s的高采样率允许以 12.5 ns 的时间分辨率重建雷达脉冲的功率包络。自动脉冲分析功能可自动测量 15 个重要的脉冲参数，以简化和加快测试速度。



Radar application measurement with NRPxxP


统计分析

幅度分布的统计分析

R&S@NRPxxP@脉冲功率探头可以对类噪声信号的幅度分布进行统计分析，以确定关键参数，例如峰值包络功率、平均功率和峰均功率比。在全视频带宽下R&S@NRPxxP 脉冲功率探头可以在不到 25 ms 的时间内使用一百万个样本对CCDF、CDF或 PDF 进行测量:



触发发送方模式

带基本单元或 R&S°NRP-Z5；

R&S@NRPxxP 脉冲功率探头可与 R&S@NRX基本单元或 R&S@NRP-Z5 传感器集线器结合使用，用作触发源。在触发发送器模式下，触发信号来自功率传感器内部的测量信号，并转发到基本单元或传感器集线器以供进一步使用。所有其他连接的传感器都可以使用此触发信号从外部触发。

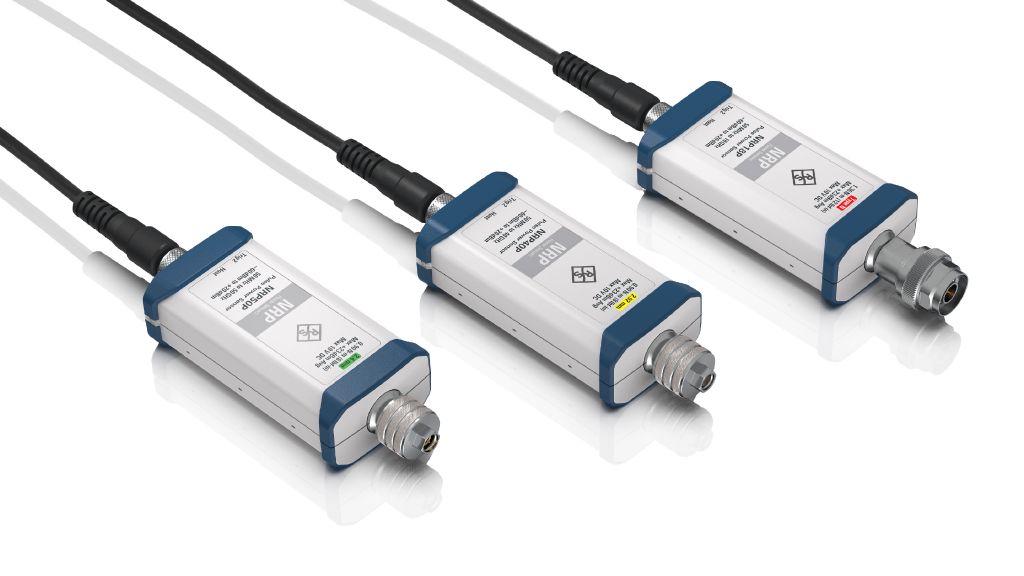

使用 R&S®NRP-Z5 的操作

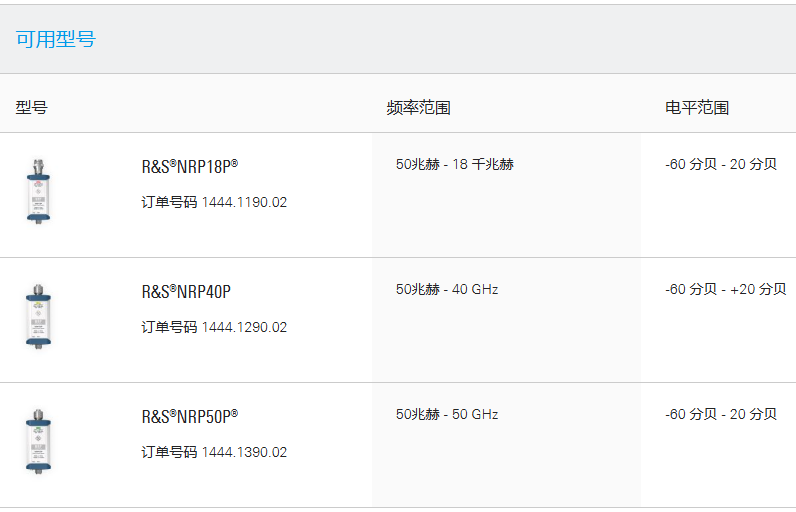

产品参数
