R&S®NRPM OTA 功率测量解决方案

产品描述：
R&S®NRPM 是充分校准且可单独扩展的 OTA 功率测量解决方案，适用于台式应用或电波暗室。它的频率范围介于 18 GHz 至 90 GHz，非常适用于针对 5G、WLAN IEEE 802.11ad 和 IEEE 802.11ay 的空口 (OTA) 波束成形验证，以及发射天线输出功率校准。

产品特点 产品参数 相关产品

产品特点

主要特点

  • 频率范围介于 18 GHz 至 90 GHz

  • 非常快速的接收列表模式

  • 适用于 5G、WLAN IEEE 802.11ad、IEEE 802.11ay 和汽车电子雷达

  • 充分校准的天线模块，带集成式二极管检波器

  • 可根据客户要求扩展



系统不确定度

充分校准的 OTA 功率测量系统，具有系统不确定度

在传统的 OTA 系统中，与频率相关的天线增益、天线方向图和不匹配的射频组件会造成测量不确定。R&S®NRPM 解决方案直接在天线上测量功率，无需任何额外的射频组件，因此可避免这个问题。此外，天线增益、天线方向图和二极管检波器可以同时进行校准。用户不必进行复杂的系统校准。

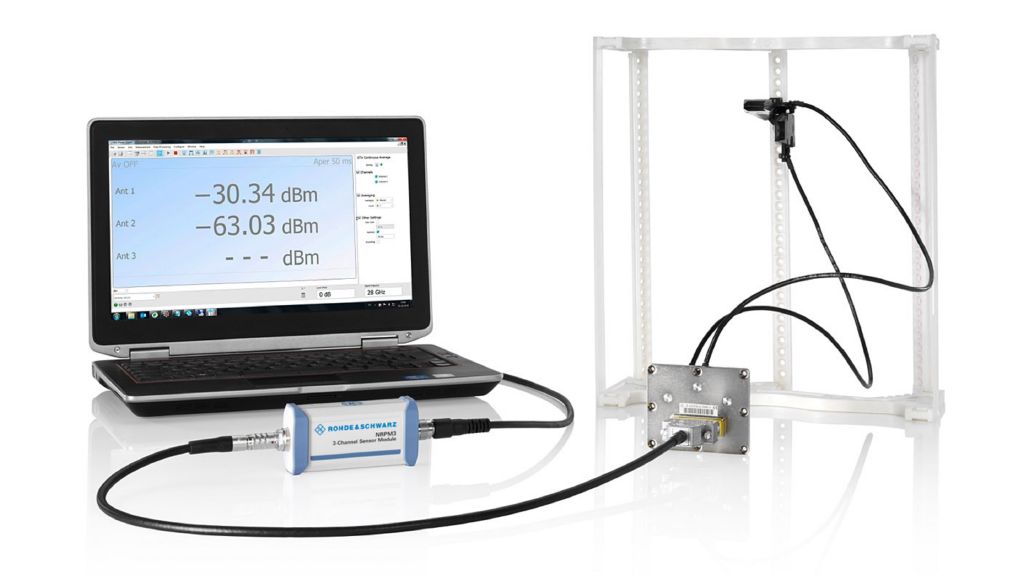

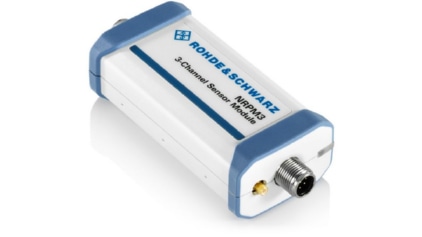

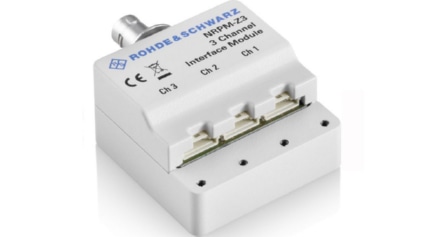

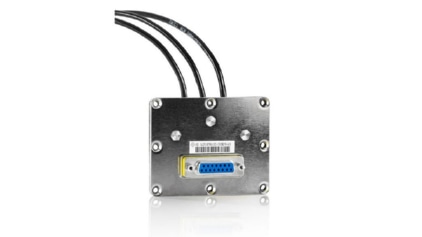

OTA 功率测量系统


低反射天线模块

雷达散射截面积小，避免干扰反射

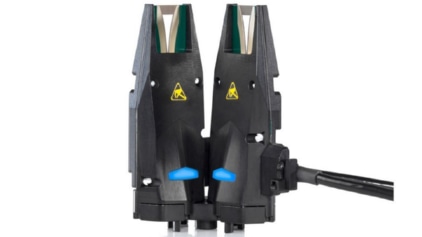

R&S®NRPM-A90/-A90D 天线模块的雷达散射截面积非常小，通常不足 –26 dB/sm，比典型喇叭天线的横截面小 15 dB/sm 左右。由于几乎没有反射，因此非常适用于屏蔽环境。

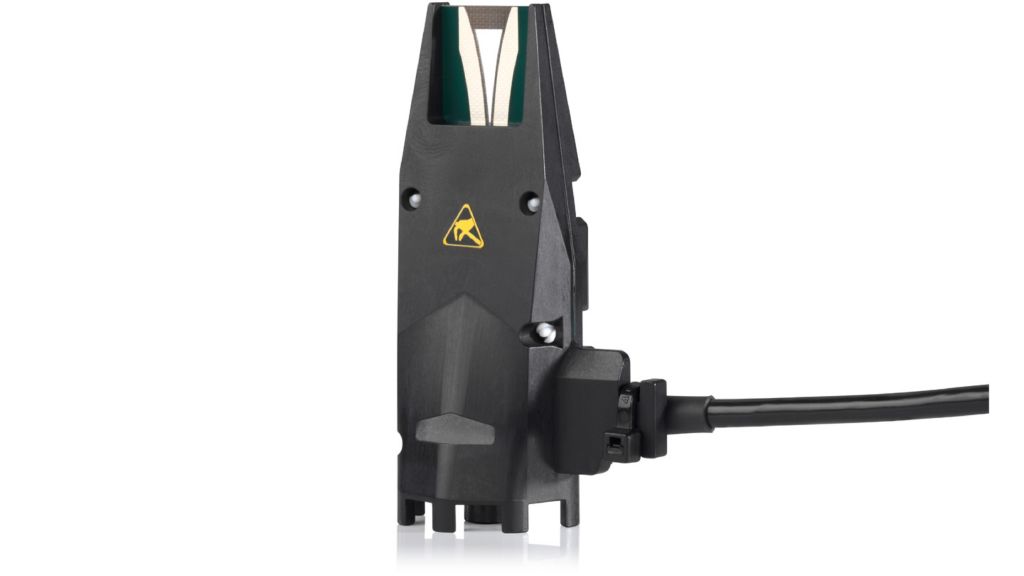

R&S®NRPM-A90 低反射天线模块


高灵敏度

R&S®NRPM OTA 功率测量解决方案使用直接集成到天线的高度灵敏的二极管检波器

R&S®NRPM-A90 和 R&S®NRPM-A90D 天线模块能够测量低至 -76 dBm 的功率。例如，可以在距离 1 m 时定位发射功率为 -10 dBm 的被测设备，同时能够精确测定天线模块的接收功率。

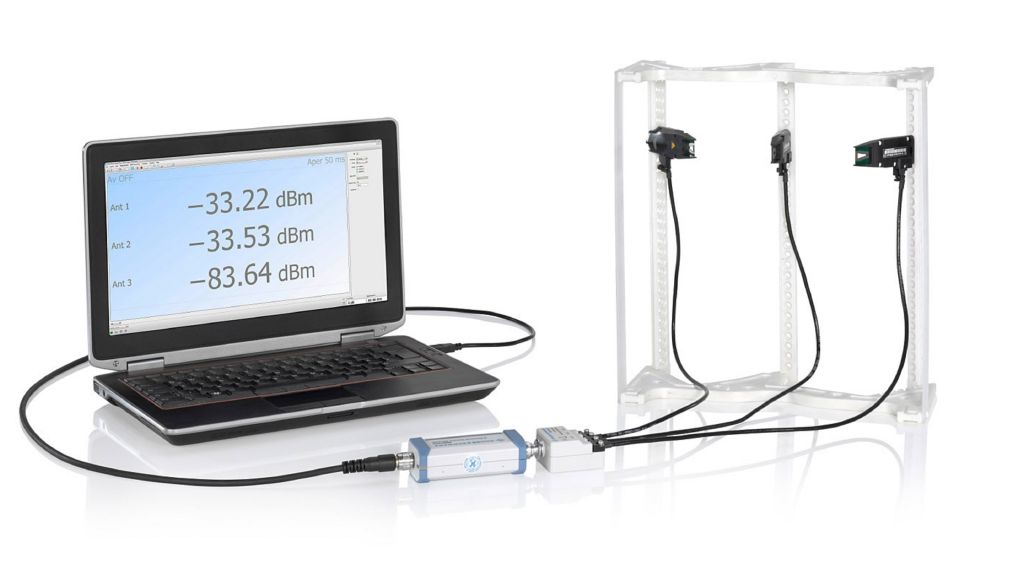

OTA 功率测量解决方案，台式

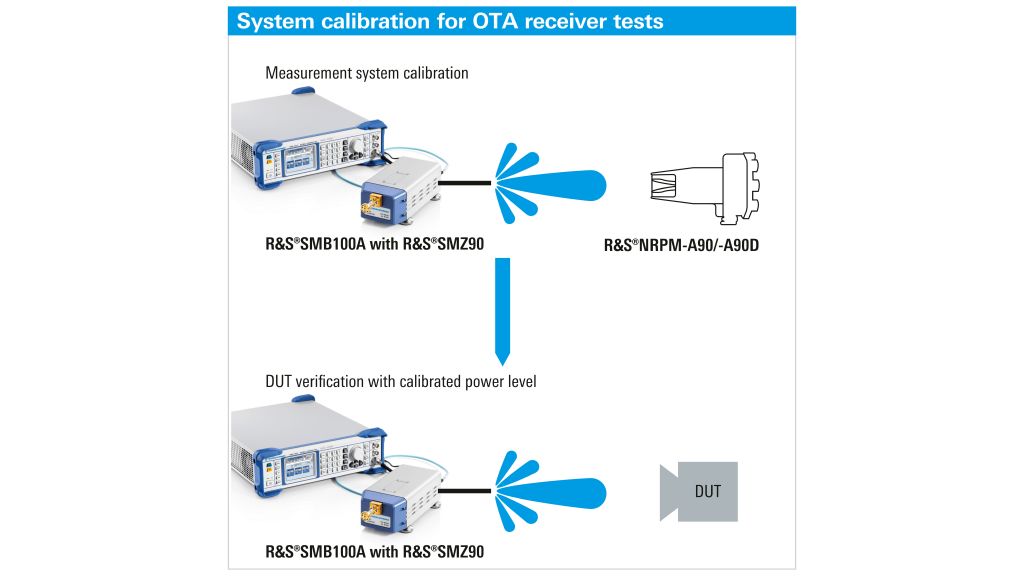

OTA 接收机测试系统校准

要测试被测设备接收机，需要准确知道被测设备端通过空中传输发射的功率。要校准此测量装置，将 R&S®NRPM-A90 天线模块置于被测设备侧，以便校准信号发生器的发射功率。使用 R&S®NRPM-A90/A90D 天线模块完成校准，然后将天线模块替换为被测设备。这样能准确检测被测设备的接收功率。



OTA 接收机测试系统校准

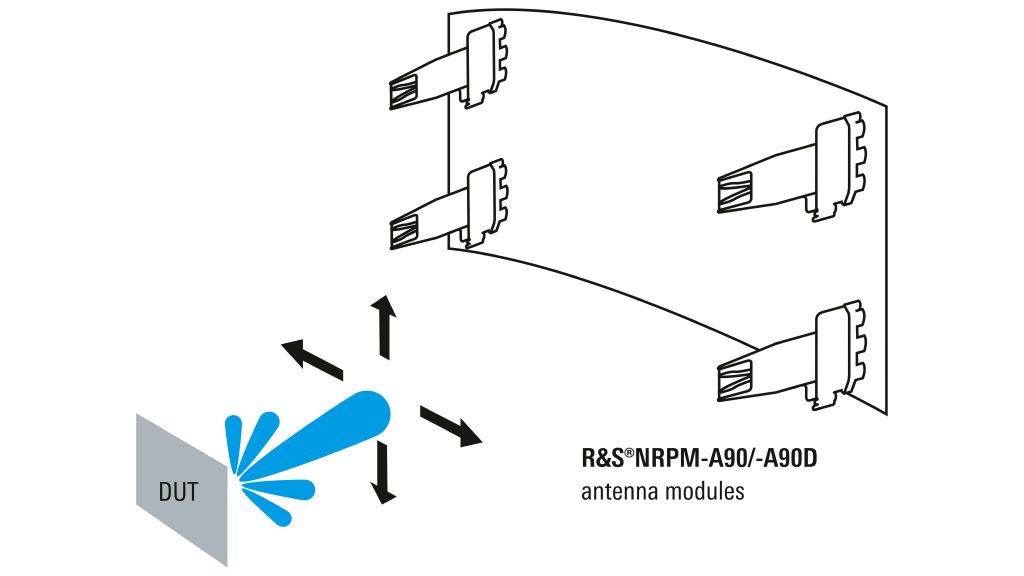

发射机波束成形验证

需要使用多个 R&S®NRPM-A90/A90D 天线模块测试波束成形功能。如果天线波束指向特定的天线模块，则该模块显示所有天线的最大功率。使用三个排列在同一个平面的天线模块验证水平面的波束控制是否功能正常。要测试垂直波束成形，必须将 R&S®NRPM-A90/A90D 天线模块排列在至少两个水平面上。



发射机波束成形验证



产品参数


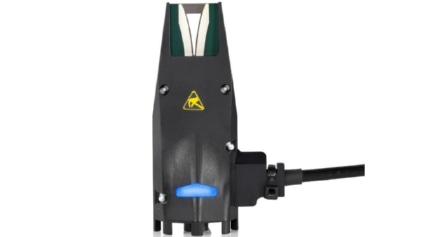

R&S®NRPM-A90 单极化天线
频率范围
18 GHz 至 90 GHz
功率测量范围（频率相关）连续平均-76 dBm 至 -19 dBm

迹线-63 dBm 至 -19 dBm
上升/下降时间
2.2 μs
视频带宽
220 kHz
测量不确定度
18 GHz 至 24 GHz绝对值0.68 dB 至 0.81 dB

相对值0.05 dB 至 0.09 dB
> 24 GHz 至 35 GHz绝对值0.49 dB 至 0.66 dB

相对值0.05 dB 至 0.09 dB
> 35 GHz 至 57 GHz绝对值0.50 dB 至 0.72 dB

相对值0.05 dB 至 0.09 dB
> 57 GHz 至 71 GHz绝对值0.58 dB 至 0.83 dB

相对值0.05 dB 至 0.09 dB
> 71 GHz 至 81 GHz绝对值0.61 dB 至 0.91 dB

相对值0.05 dB 至 0.09 dB
> 81 GHz 至 90 GHz绝对值0.69 dB 至 0.97 dB

相对值0.05 dB 至 0.09 dB
