产品描述:
电机驱动分析仪建立在一个 8 通道上, 12-bit 分辨率示波器平台。 它采集任何信号并执行三相电力和机械功率计算。 它提供完整的电源部分和嵌入式控制测试范围。
主要特性
静态功率分析 - 类似于专用功率分析仪
动态功率分析——获取更多信息
完整的测试范围——控制系统、动力部分、电机
全面的机械接口
谐波计算选项
矢量显示选项 (THREEPHAVECTOR)
波形转换选项(THREEPHASEdq0)

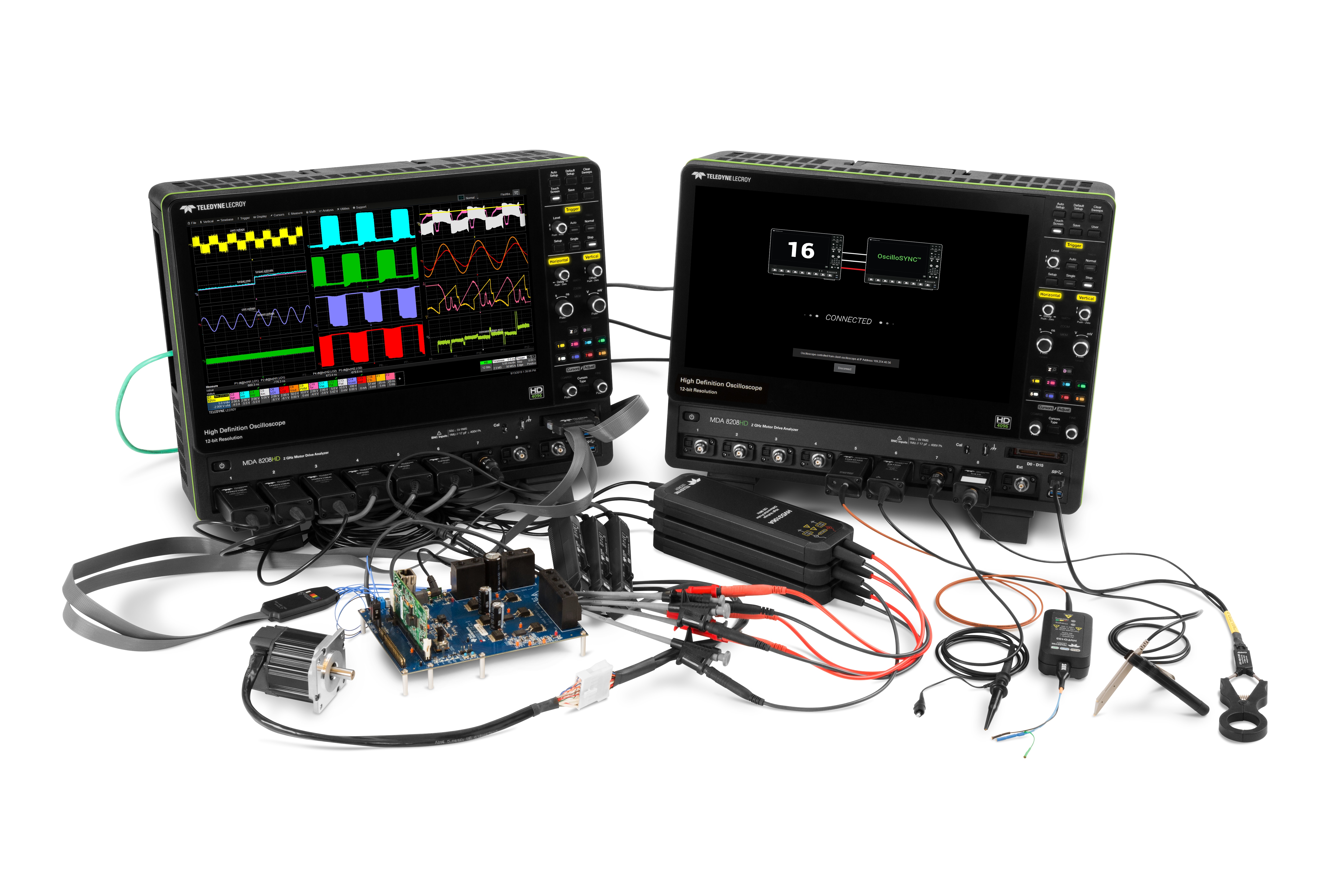

带 OscilloSYNC™ 的 16 个通道

静态功率分析

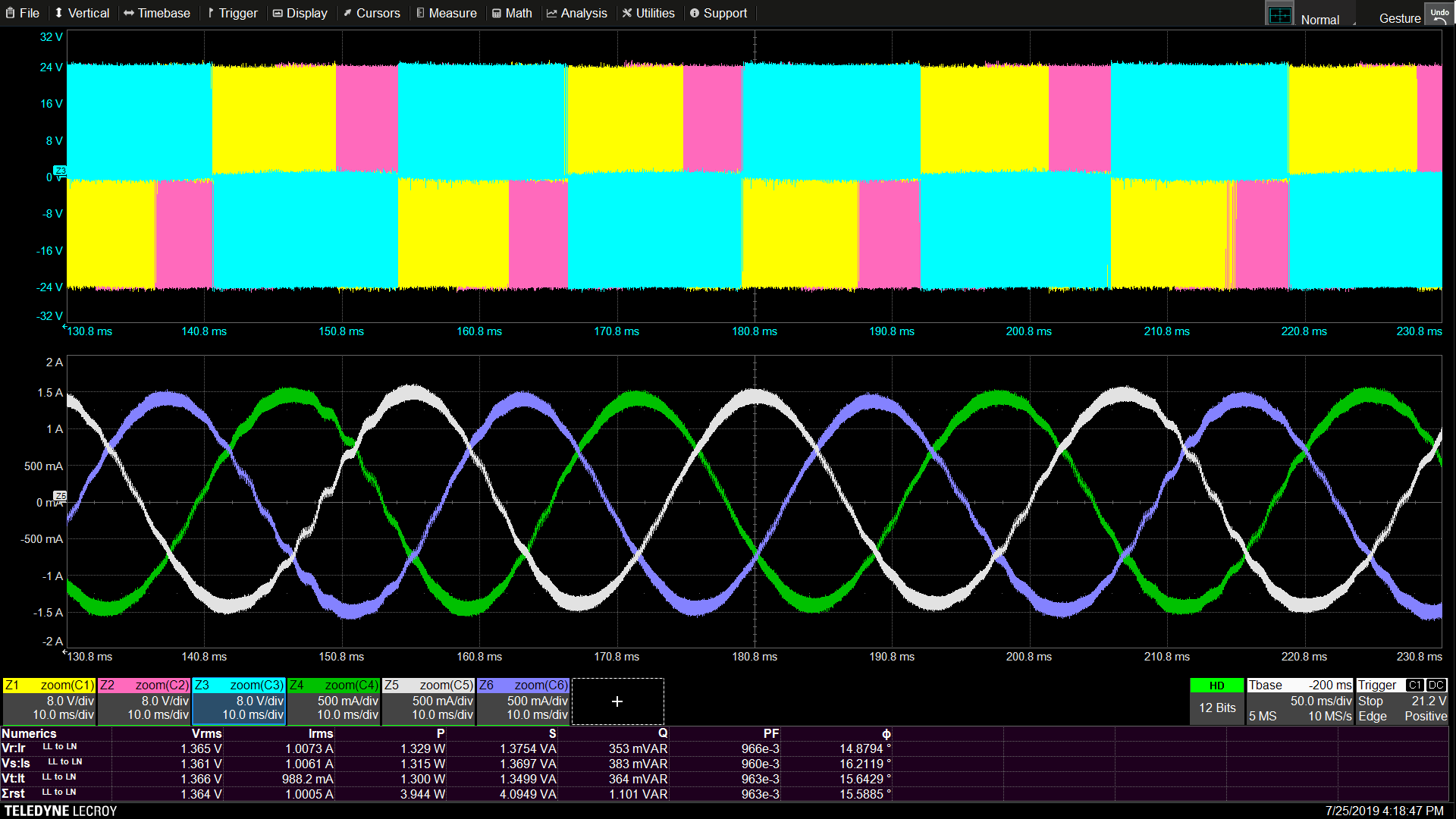

平均值数值表显示恒定负载、速度和扭矩操作条件下短(或长)时间段的电压、电流、功率、速度、扭矩等值 - 就像专用功率分析仪仪器提供的一样。

动态功率分析

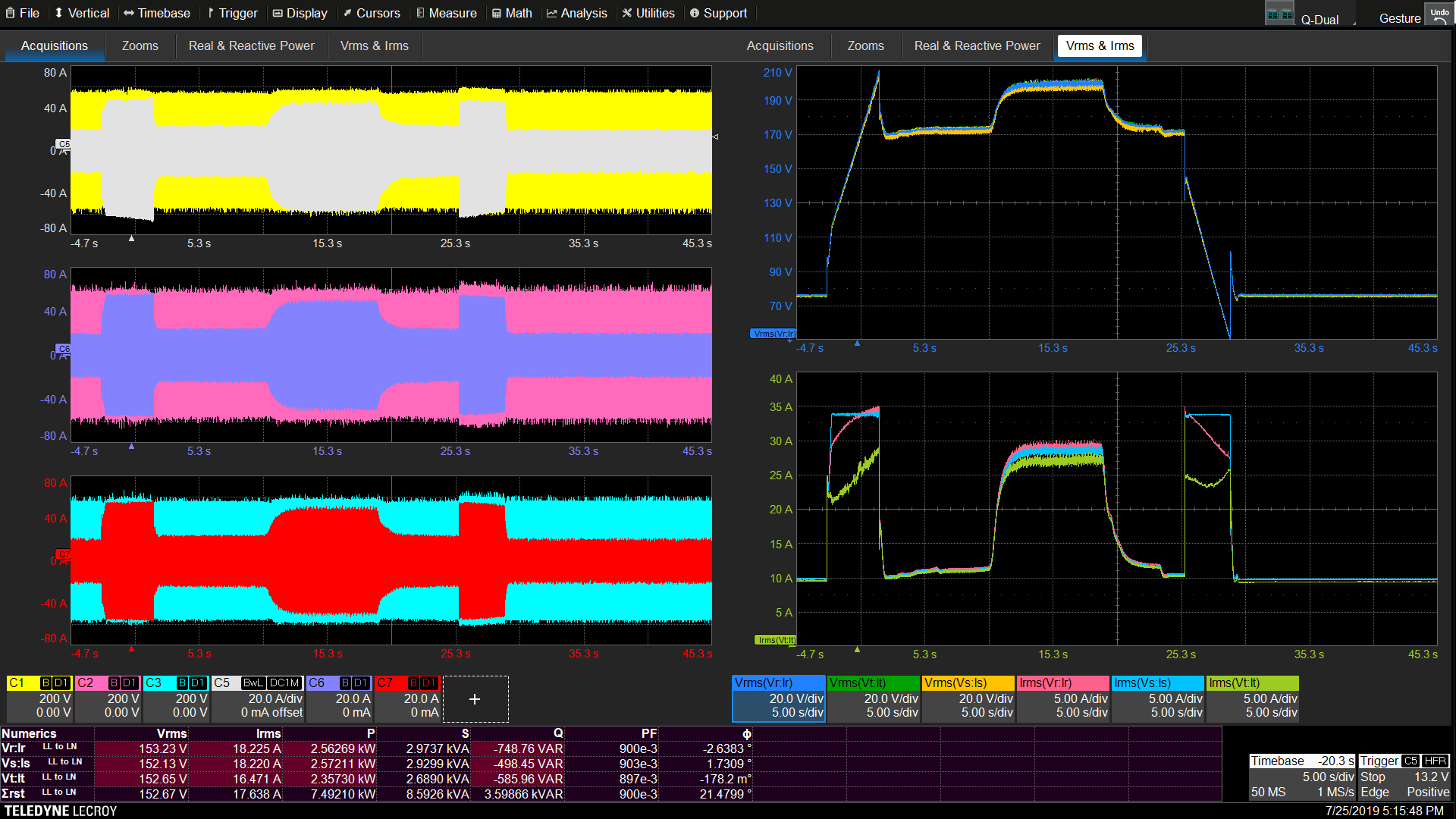

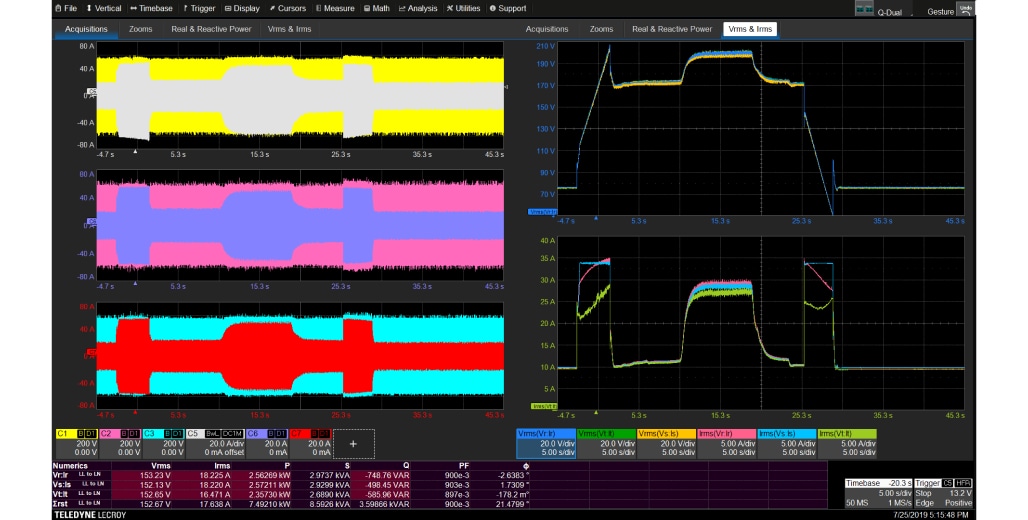

长时间捕获数千次电源循环。 每周期波形视图可帮助您了解动态行为。 使用 Zoom+Gate 隔离和关联功率行为,以在动态负载、速度和扭矩运行条件下控制系统运行。

完整的测试范围

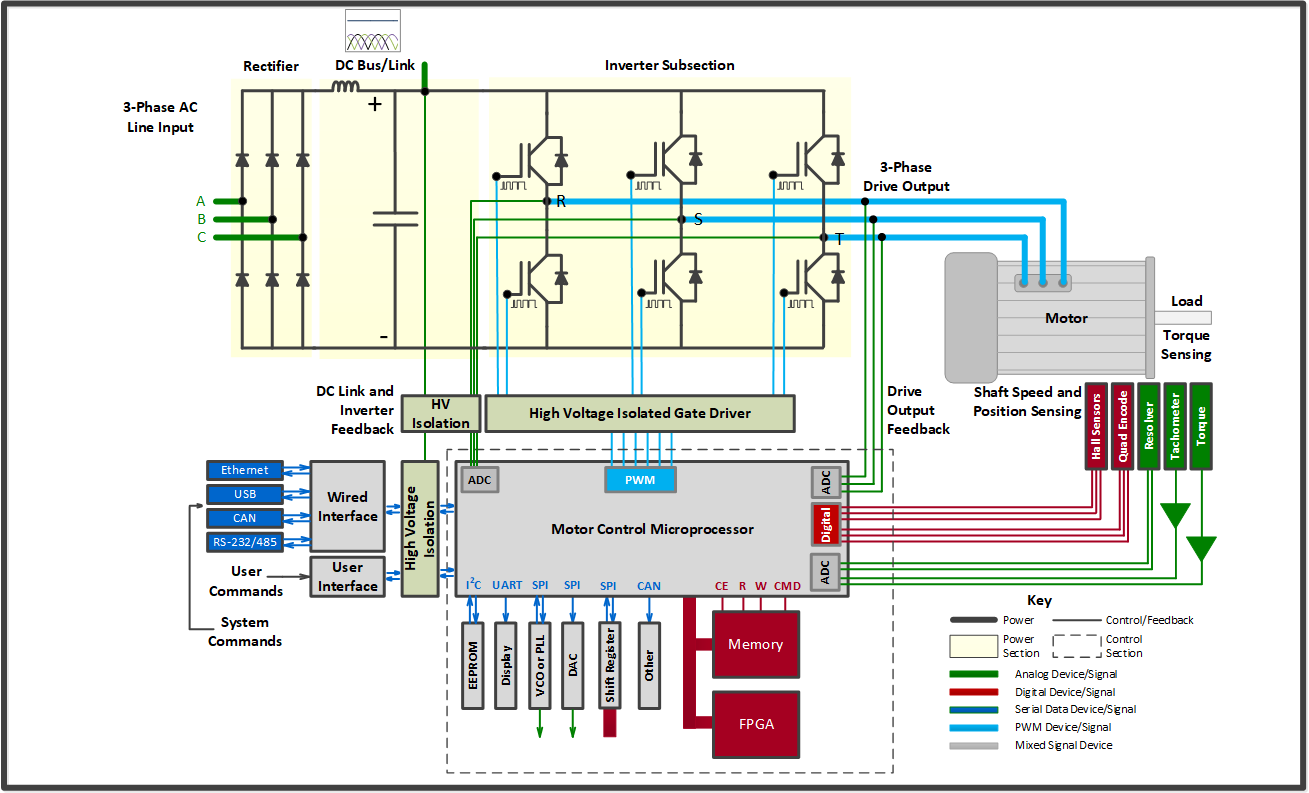

采集和显示来自电源和嵌入式控制系统的模拟、数字和串行数据信号。 在短至单个设备开关周期的时间段内,将电力系统行为与控制系统活动相关联。

全面的机械接口

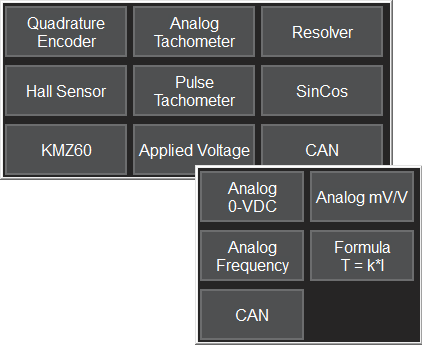

支持九个速度、四个角度和五个扭矩传感器 - 大多数仅由电机驱动分析器支持。 在没有连接外部传感器的情况下计算工作台的机械功率。

谐波计算选项

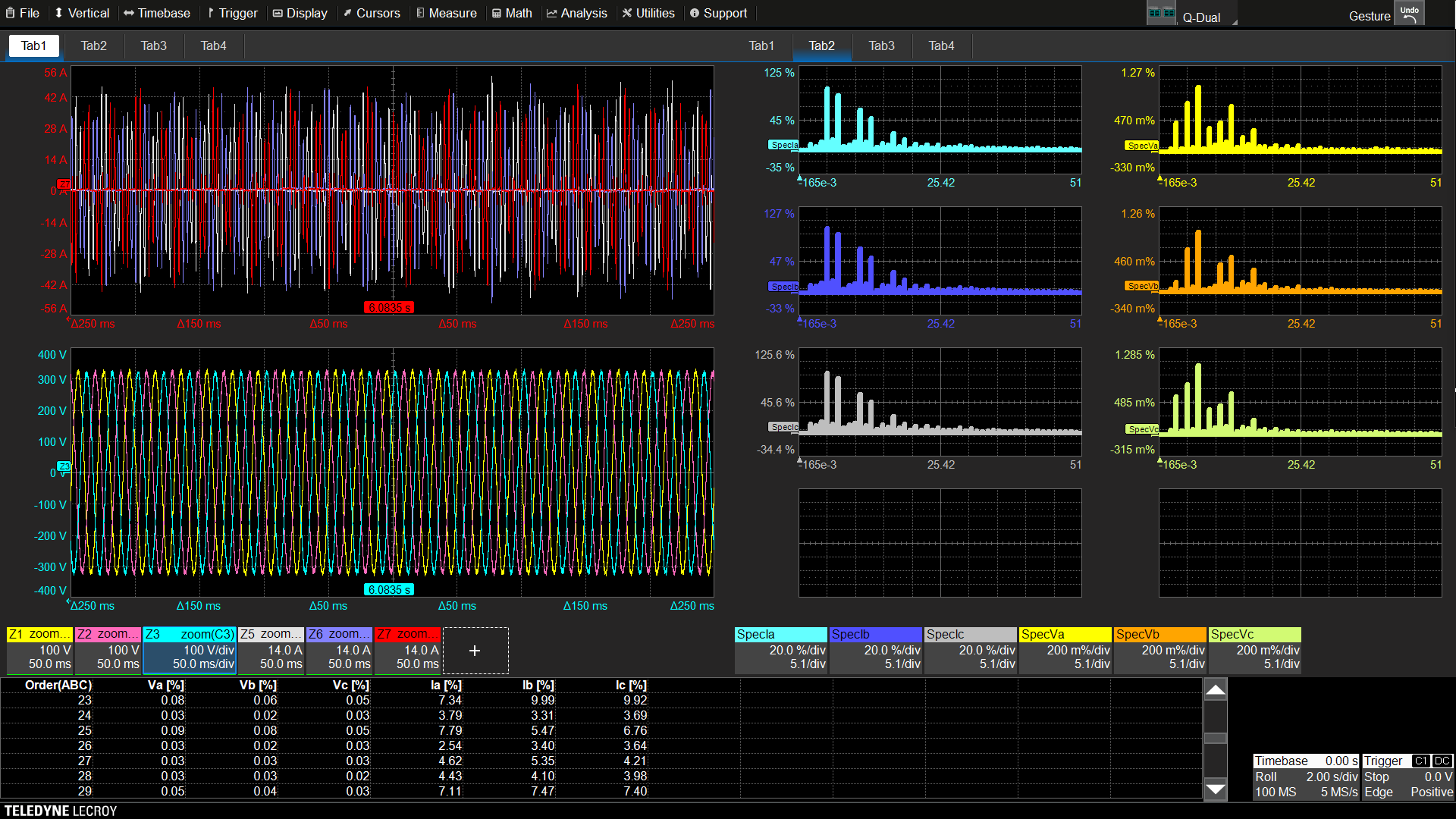

严谨的软件 DFT 方法可精确分离所需的频率内容。 提供 THD 数值计算和每周期波形、谐波次数表和频谱显示(最多同时显示九个)。
主要技术指标 | |
| 带宽 | 350 MHz-2 GHz |
| 最大采样率 | 10 GS/s 采样率 |
| 分辨率 | 12-bit |
| 输入通道 | 8 |
| 内存 | 50 Mpts - 5 分 |
| 最大内存 | 5 Gpts |
