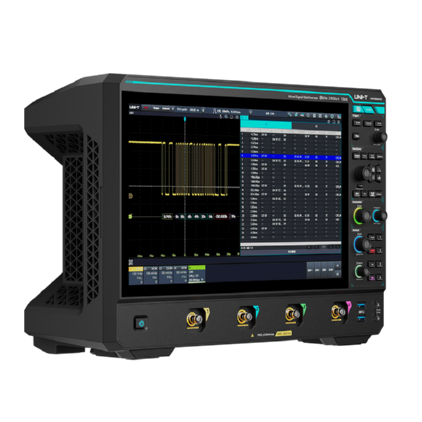

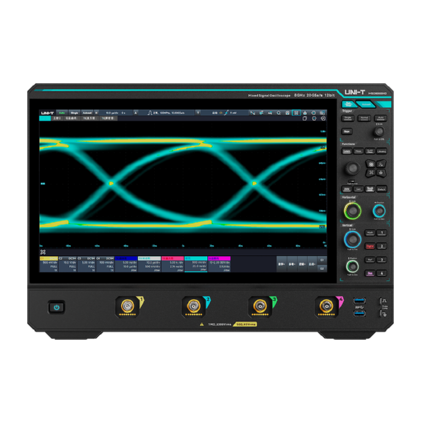

MSO8000HD系列高分辨率示波器

产品描述：
欢迎了解全新的MSO8000HD系列高分辨率示波器，本系列提供8GHz/5GHz两种带宽选择，全系标配20GSa/s采样率，12bit垂直分辨率，搭载了优利德自主研发示波器模拟前端芯片组，实质优化示波器性能和本底噪声，在高速及高动态范围信号测试中极具优势。您必然渴望自己的研发成果出类拔萃，但这要求您从新颖角度探索更多数据，MSO8000HD将提供这样的助力；它恰似一扇明窗，使您能够对研发过程的各种问题洞察分明。

产品特点 产品参数 相关产品

产品特点

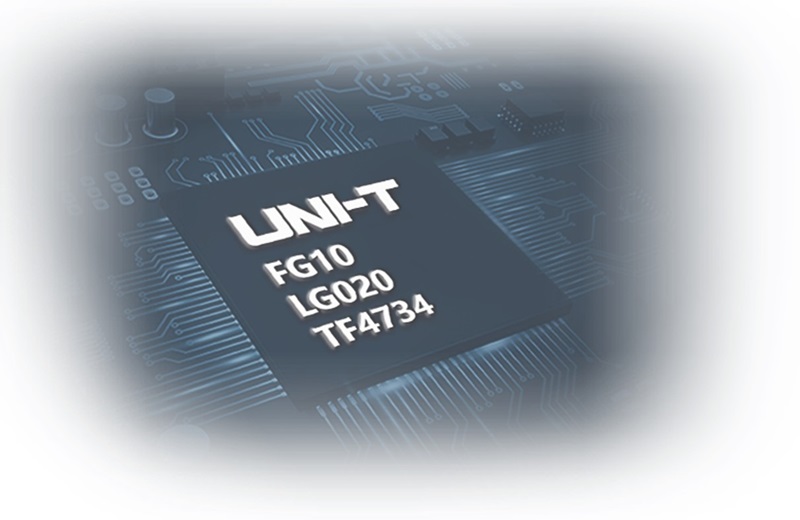

卓绝非凡的性能，精准于毫厘之间的洞察力


卓绝非凡的性能，精准于毫厘之间的洞察力

MSO8000HD集成多款优利德自主研发低噪声信号调理芯片，极大提升示波器性能和指标，为您提供富有洞察力的测量。

- 底噪：50mV/div，满带宽底噪低至800μV（典型值）

- ENOB：超过7bit（系统全带宽（50Ω,100mV/div,-1dBFS））

- SFDR：≥50dBc（典型值）

- 低固有抖动：150fs RMS

- 带宽精密BNC端口：＞10GHz



至臻设计，12bit ADC提供更细微的信号特征，真正的高分辨率测量


至臻设计，12bit ADC提供更细微的信号特征，真正的高分辨率测量

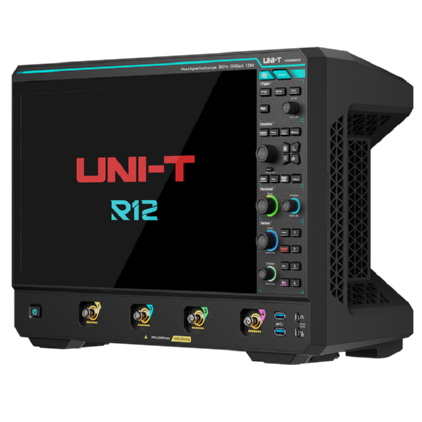

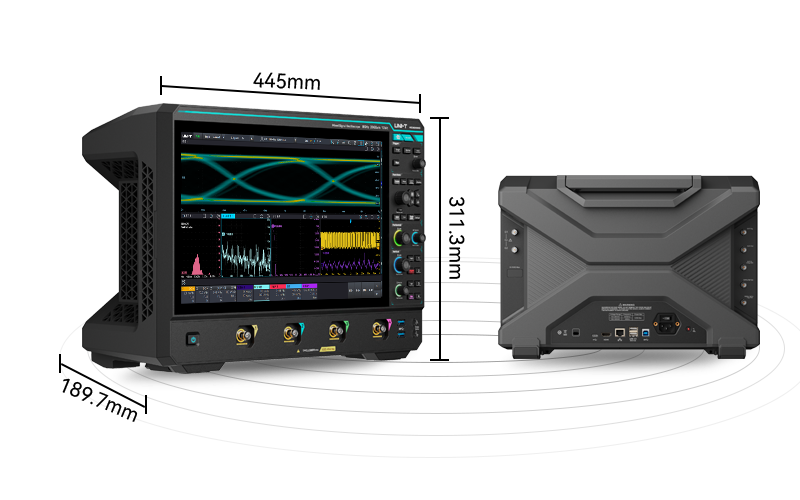

X型刀锋硬朗造型设计和科技蓝搭配，比同类产品更紧凑、更便携、更有质感

搭载12bit ADC，最大20GSa/s采样率，这让您在高动态范围的信号测试中更容易区分小信号细节

- 垂直分辨率是8bit示波器的16倍

- ERES模式下增强分辨率至16bit

- 始终在全带宽/满采样率下保持12bit垂直分辨率，无任何折中

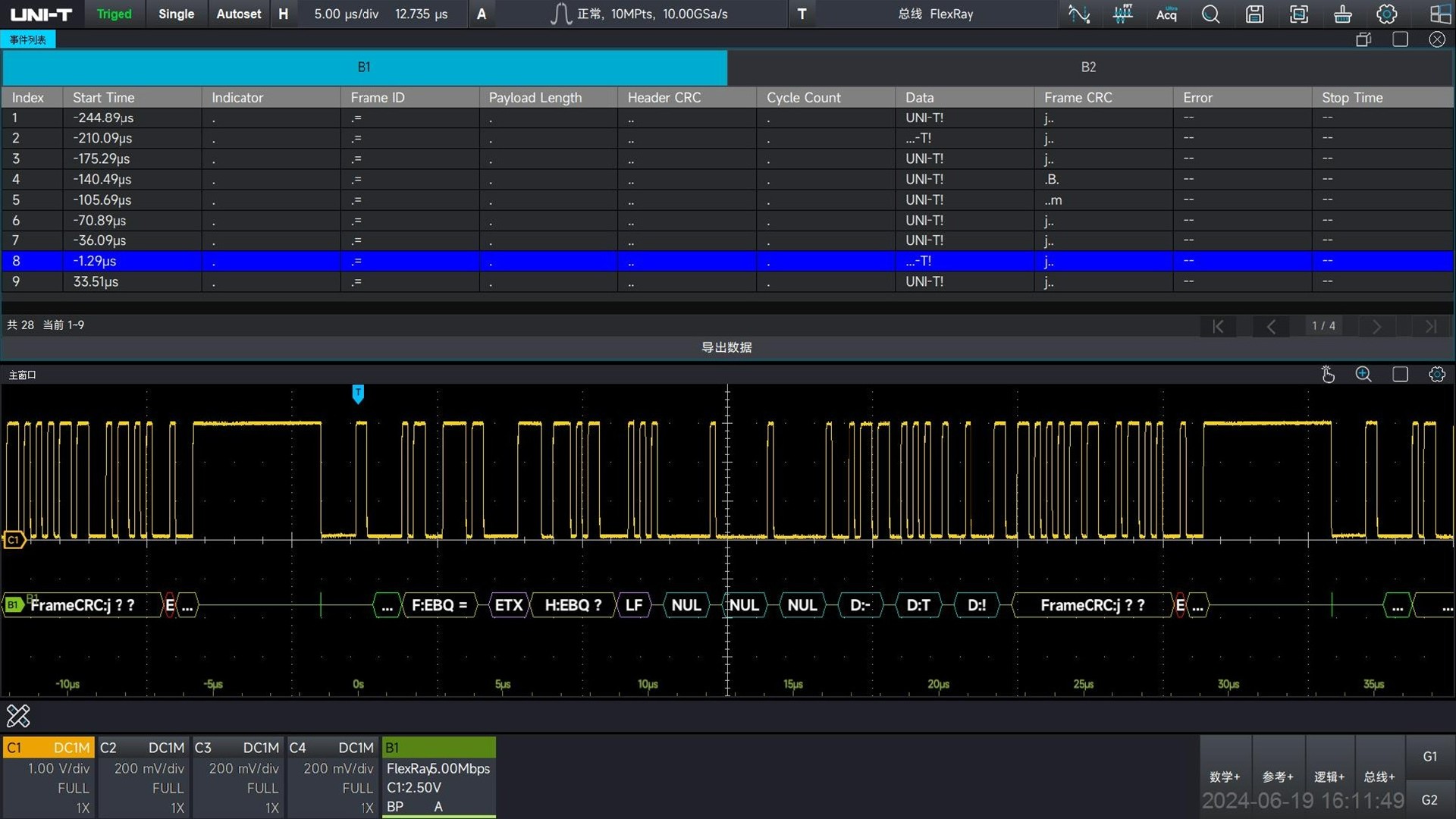

串行协议分析21+


串行协议分析21+

- 嵌入式：RS-232/422/485/UART、SPI、I2C、SMBUS、

  SPMI、AudioBus(I2S,LJ,RJ,TDM)

- 汽车：CAN、CAN-FD、SENT、FlexRay、LIN、

  I3C、PSI5

- 计算机&通信:  USB2.0、PCle2.0、Ethernet、NRZ、

  Manchester、8b/10b

- 航空航天：MIL-STD-1553、ARINC429

- 支持包参数触发、协议包视图、事件列表、协议搜索 、协议分析报告

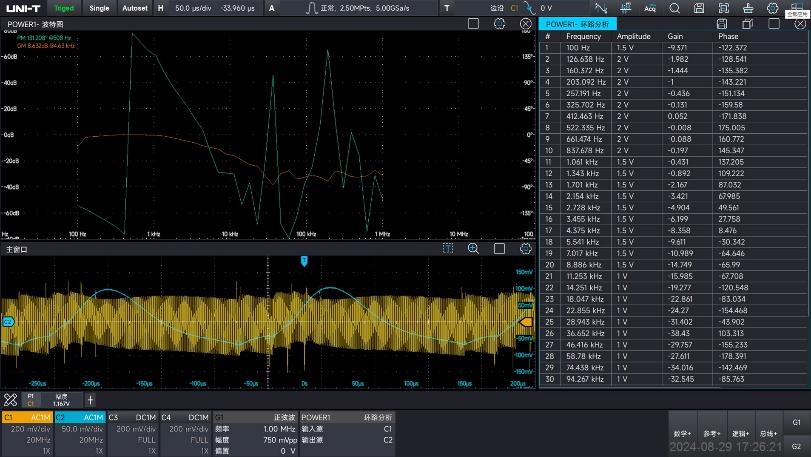

电源评估方案-电源完整性分析14+


电源评估方案-电源完整性分析14+

- 输入分析：电源质量、谐波分析、浪涌电流

- 输出分析：纹波分析、调制分析、效率、启动/关闭时间

- 开关分析：开关损耗、安全工作区、di/dt、dv/dt、RDS(on)

- 频率响应分析：控制环路响应(Bode)、电源抑制比(PSRR)

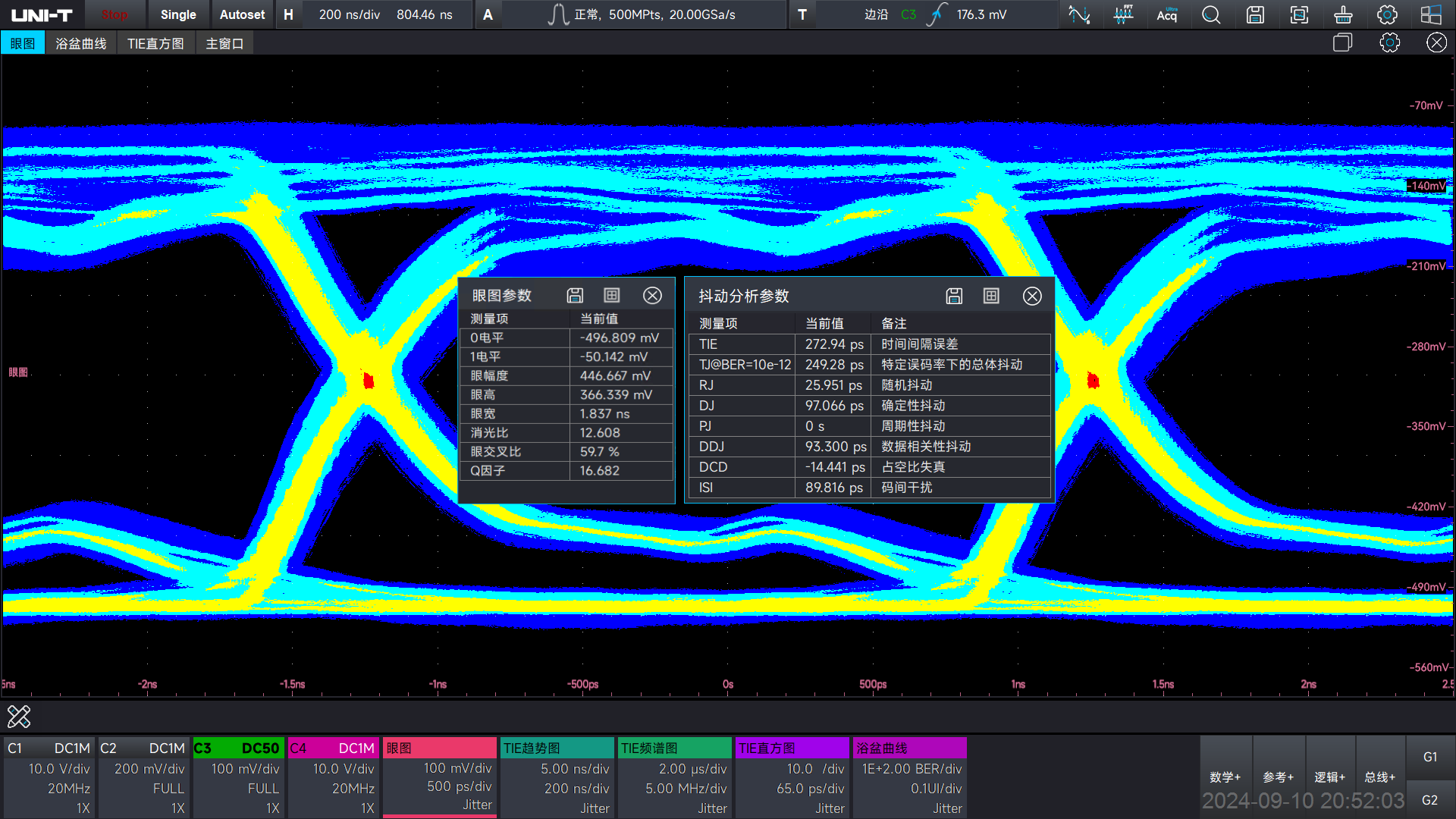

抖动分析和眼图


抖动分析和眼图

抖动分析视图：眼图、趋势图、直方图、频谱图、浴盆曲线

抖动测量：TIE、Cycle-Cycle抖动、周期抖动、

TJ、RJ、DJ、DDJ、DCD、ISI

支持高速串行协议信号完整性分析:

- USB2.0

- 10/100/1000M工业以太网

- 10/100/1000M车载以太网

- MIPI D-PHY

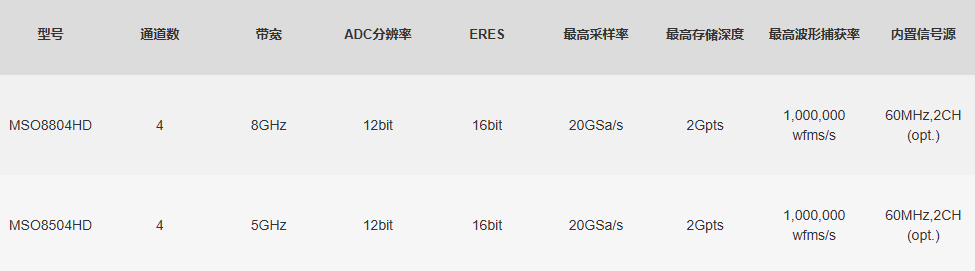

产品参数
