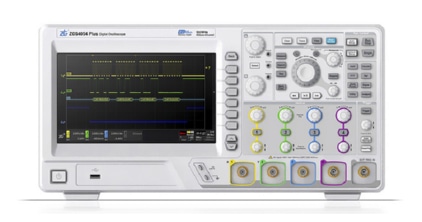

ZDS4000系列 数据挖掘型示波器

产品描述：
捕获512M海量的波形大数据，配合深层次数据挖掘能力，基于全触屏和流畅的操作体验，以一种全新的分析方式定位问题，这就是数据挖掘型示波器！

产品特点 产品参数 相关产品

产品特点

数据挖掘第一步：512M大数据存储

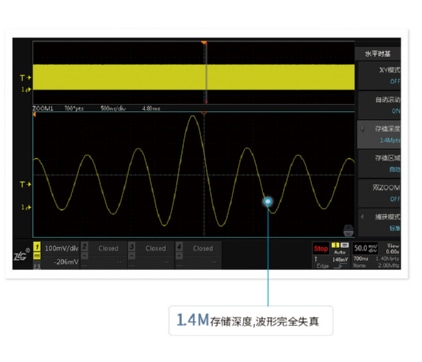

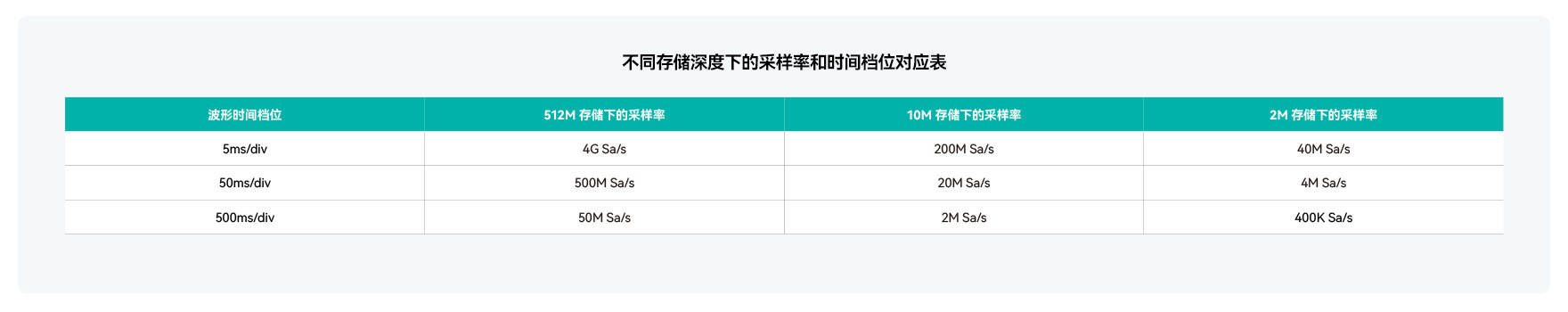

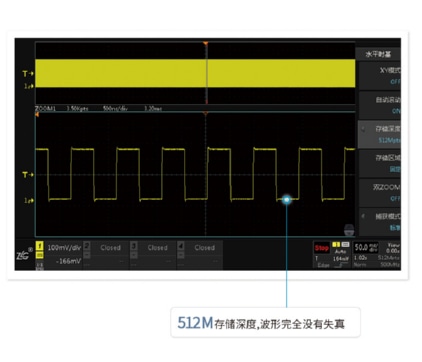

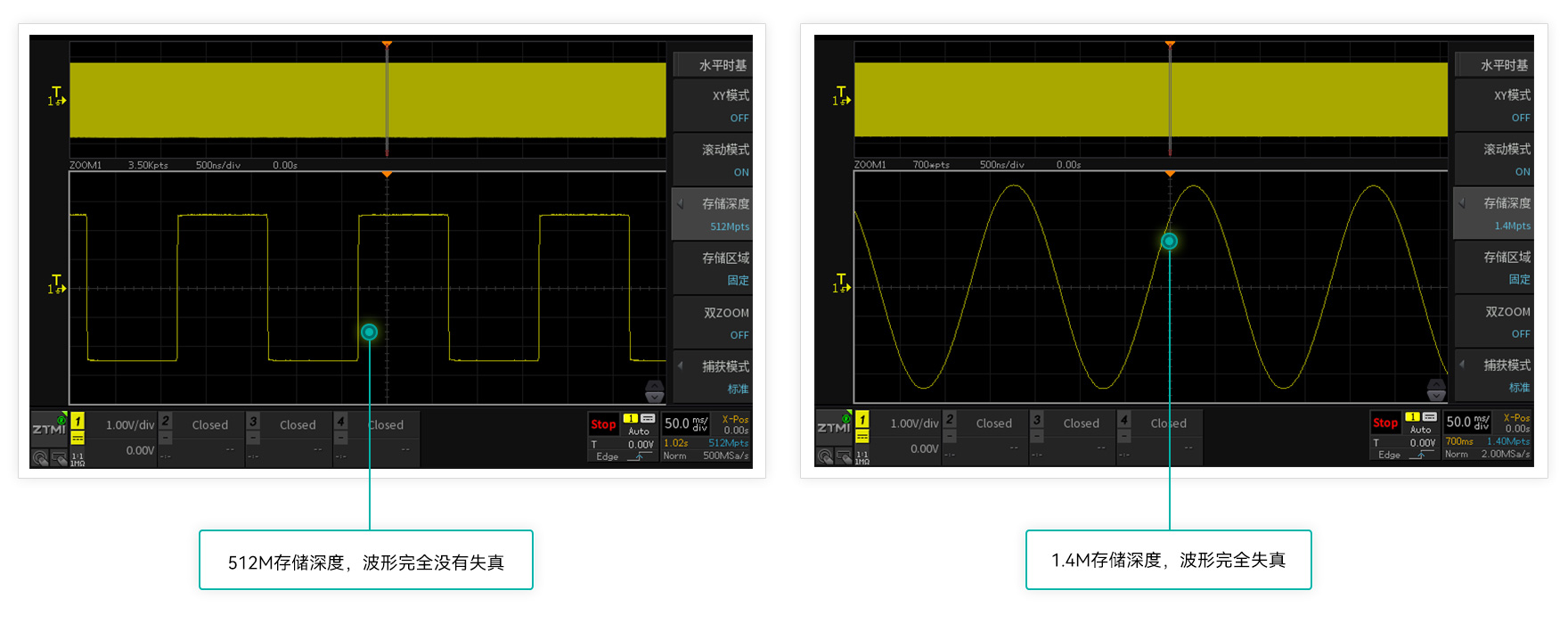

存储深度等于采样率乘以采样时间，512M大存储深度，长时间捕获波形，依然不会出现波形失真。


ct_4

ct_5

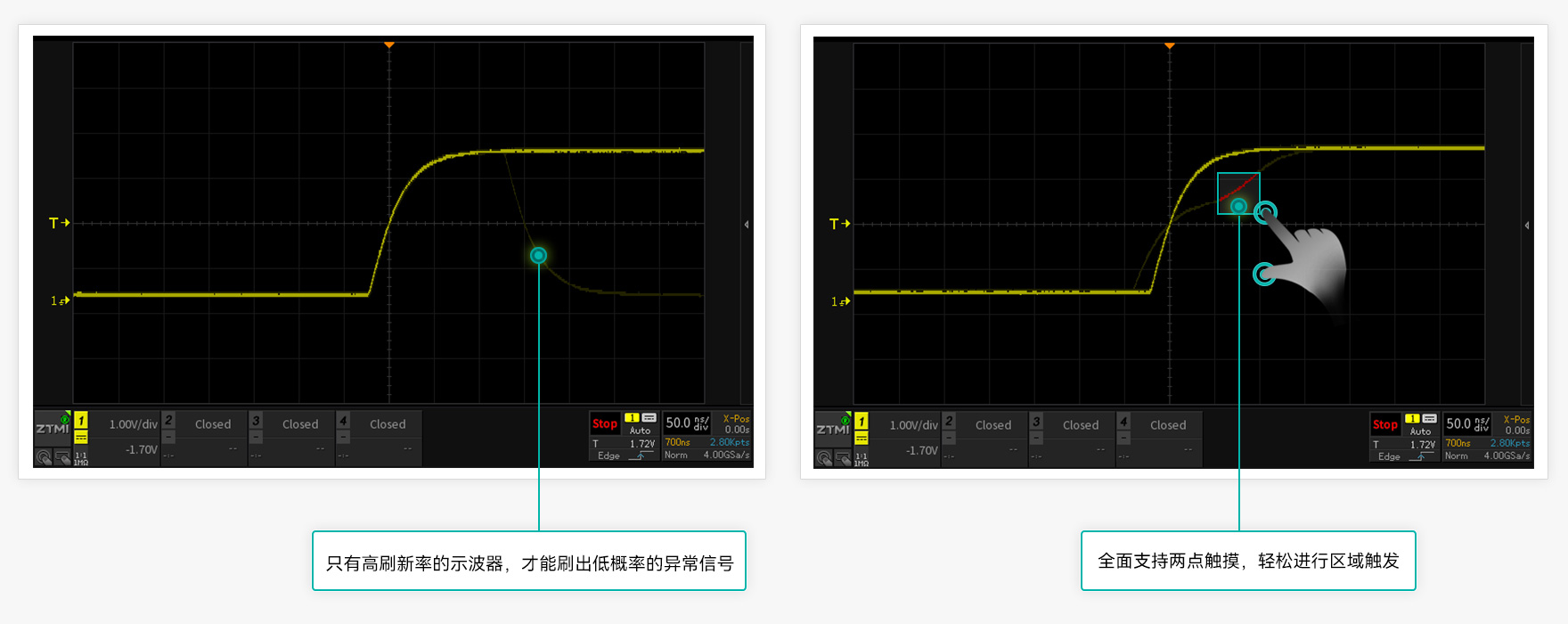

数据挖掘第二步：1M刷新率异常捕获

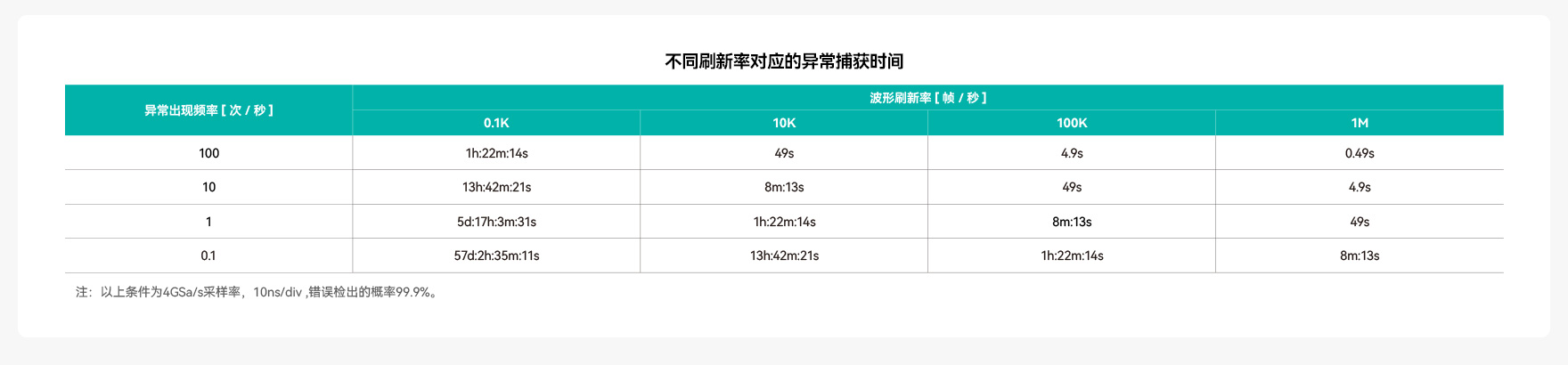

波形刷新率越高，死区时间就越短。ZDS4000系列示波器，标配1M次波形刷新率，配合模板触发，让您最大概率的发现并捕获异常信号。


ct_6

ct_7

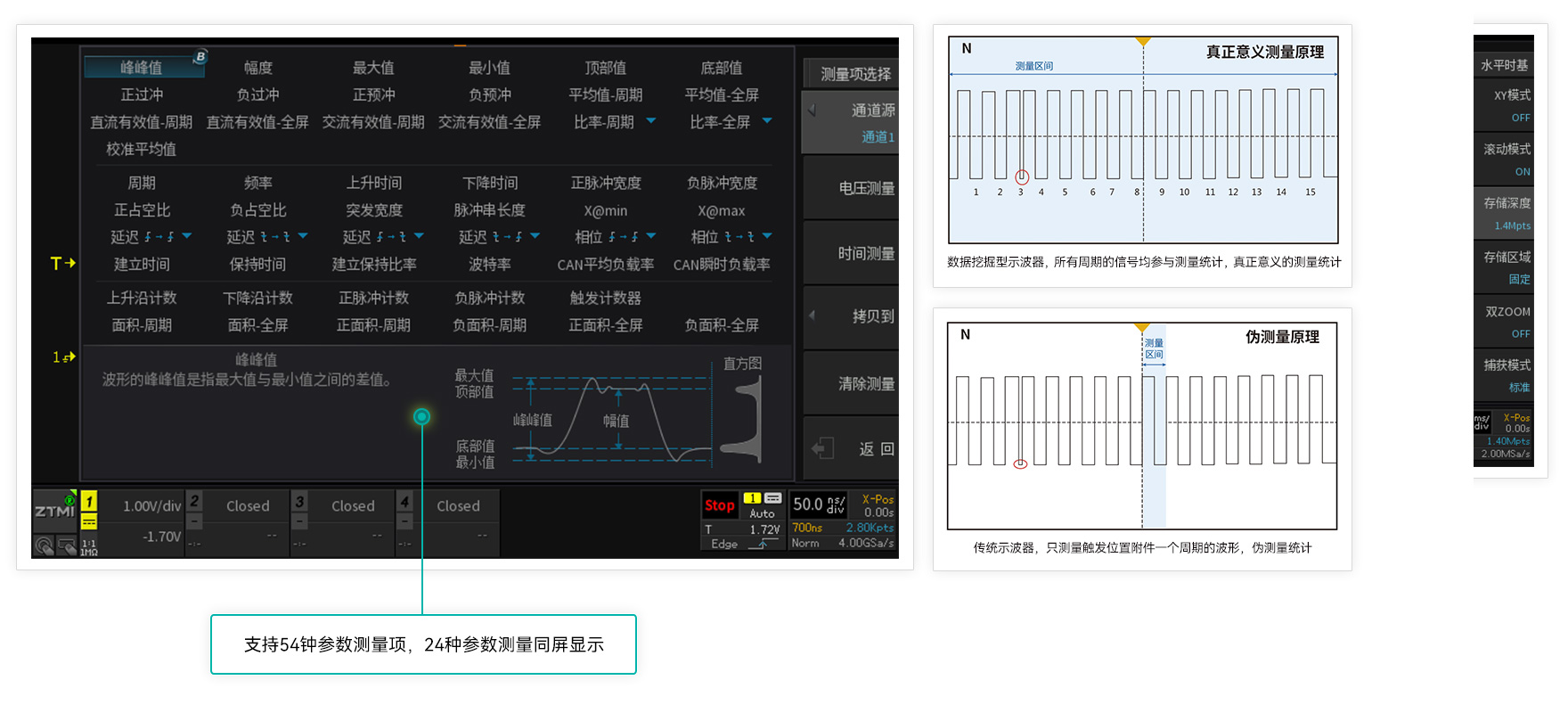

数据挖掘第三步：参数测量

不同于传统示波器只测一个周期，或通过抽样减少数据量再测量的模式，ZDS4000系列示波器通过FPGA全硬件并行处理，基于原始采样率和512Mpts全存储深度，对每一帧波形每一周期进行测量统计，仅需约1秒即可实现对512Mpts数据的"真正意义"参数测量，测试项目可达50余种，并且支持24种参数同时显示。这与传统意义示波器的测量有着本质的区别，也是示波器测试手段与测试方法的突破。



ct_8

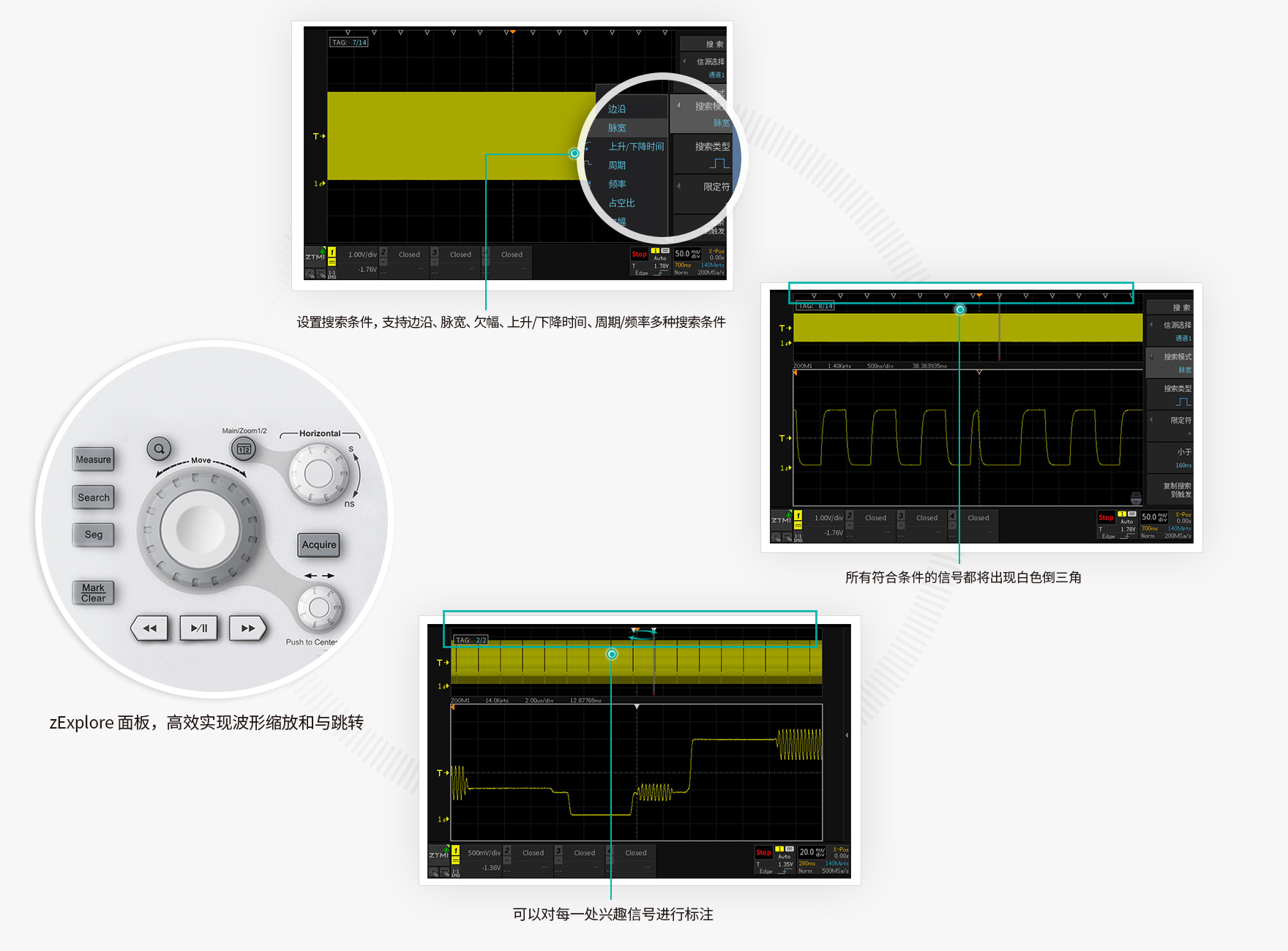

数据挖掘第四步：波形搜索与智能标注

ZDS4000系列示波器不只提供了512M的波形大数据，还配有强大的波形搜索功能和智能标注功能。您可以先通过边沿、脉宽、欠幅、上升/下降时间、周期/频率等多种搜索条件来定位512Mpts波形数据中的异常点，再对找出的异常信号使用标注功能，对异常信号进行标注。这里，所有的测量都是经过FPGA全硬件加速，整个过程1S左右即可完成。再对找出的异常信号使用标注功能，对异常信号进行标注。



ct_9

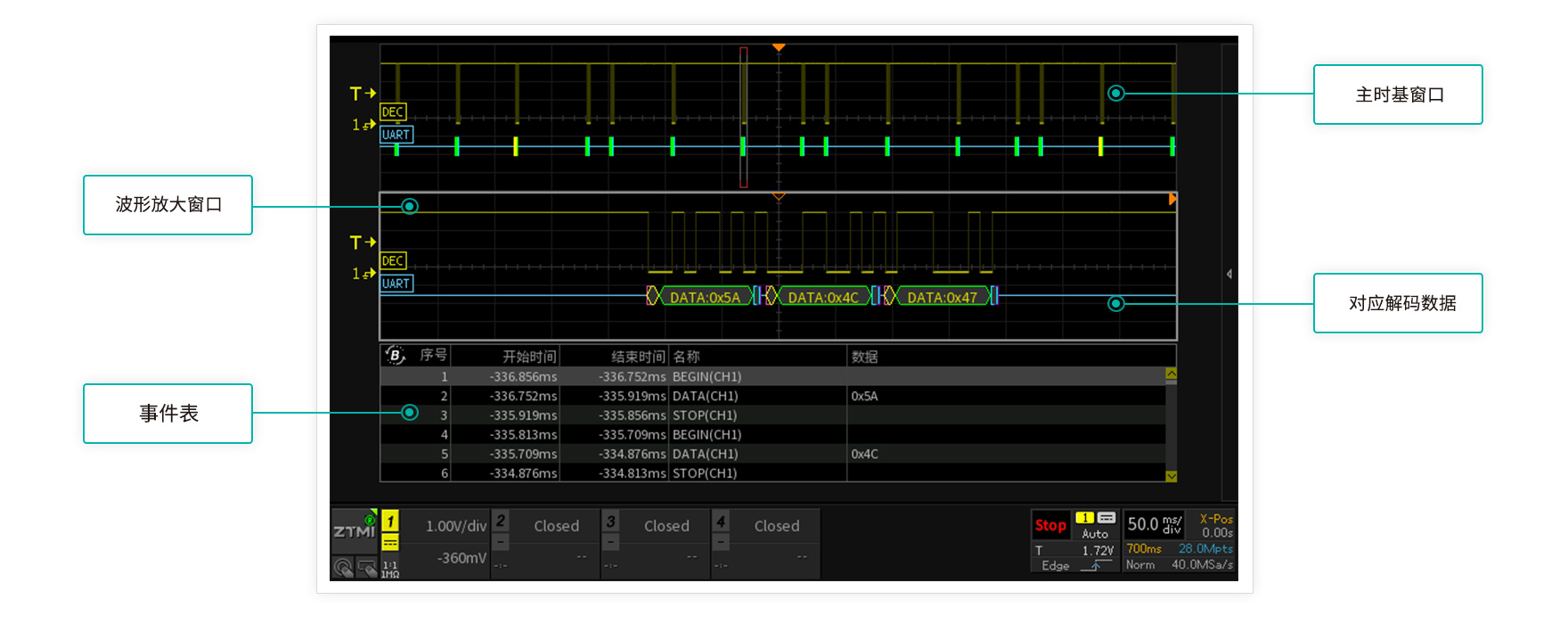

分析插件与特色功能

ZDS4000系列示波器支持双ZOOM模式，可以为两个缩放窗口分别设置缩放系数，所以可以同时显示两个不同时间轴范围的缩放波形，配合触屏和大旋钮的便捷操作，也能够轻松对各个窗口的波形进行控制。



FShow_01

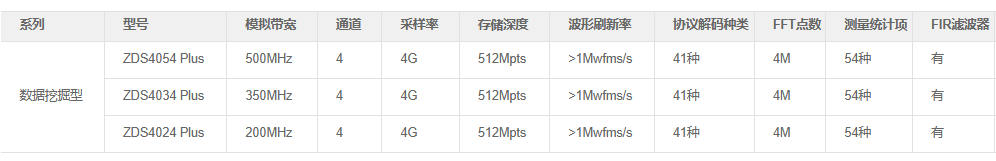

产品参数
