UPO7000L系列紧凑型数字荧光示波器

产品描述：
UPO7000L系列紧凑型数字荧光示波器，采用紧凑的机架结构性设计，轻薄小巧的机身，1U高度更适合多机系统集成、机架高密度封装、远程系统操控。支持多机同步触发，最多扩展至 128 台示波器，单机集成 4 条模拟通道，1 条外触发通道和一条函数/任意波形发生器通道，提供机脚垫，平面设计易于堆叠摆放。 UPO7000L 依赖 MSO7000X系列平台，操作习惯易于过渡，你可以通过插入外部触控显示器，得到像MSO7000X 一般丝滑的手势触控体验。多机集成提供机架安装套件，开箱即可安装。无论在何种应用场景中， UPO7000L 都能轻松应对。

产品特点产品参数相关产品

产品特点

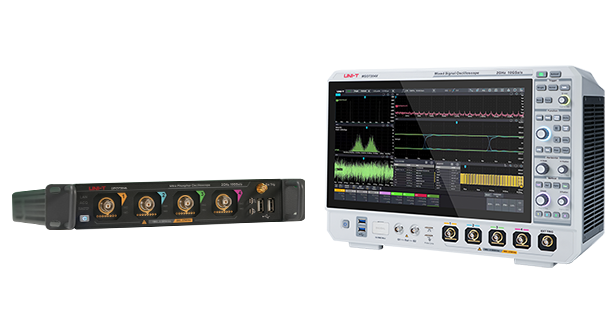

7000家族系设计

UPO7000L采用紧凑的机架结构性设计

轻薄的机身，整机尺寸仅214mm*478mm*43mm

依赖MSO7000X系列平台，操作习惯易于过渡

如果您研发端使用MSO7000X，那么生产端UPO7000L将是您的最佳选择

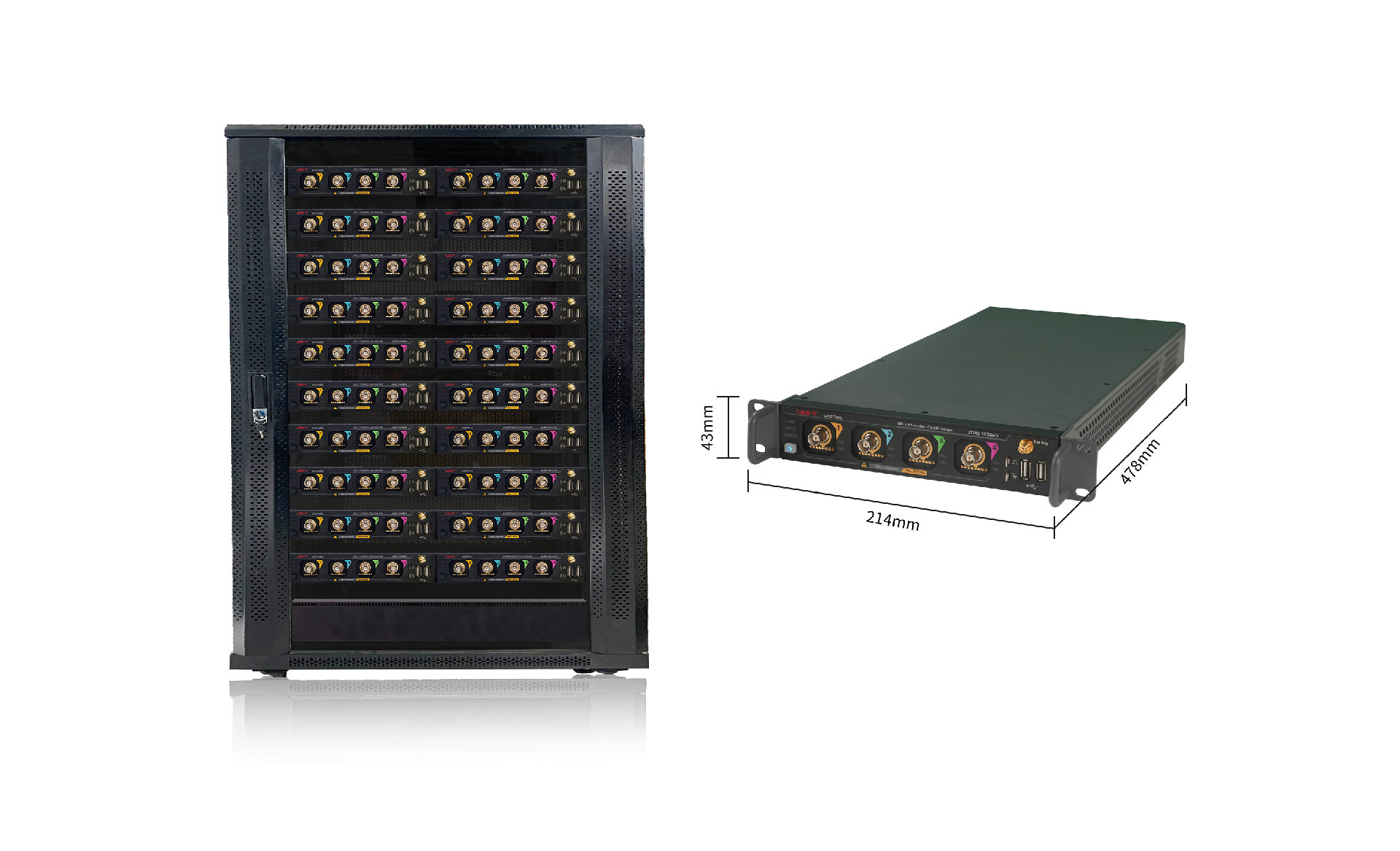

多机集成，高效利用机架

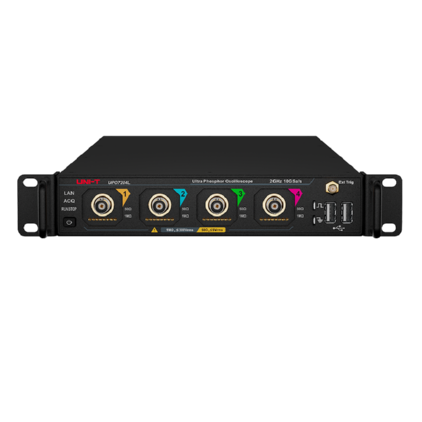

标准1U高度设计，更适合多机系统集成，机架高密度封装，在标准1U机架内可并排安装2台设备，有效利用机架空间。

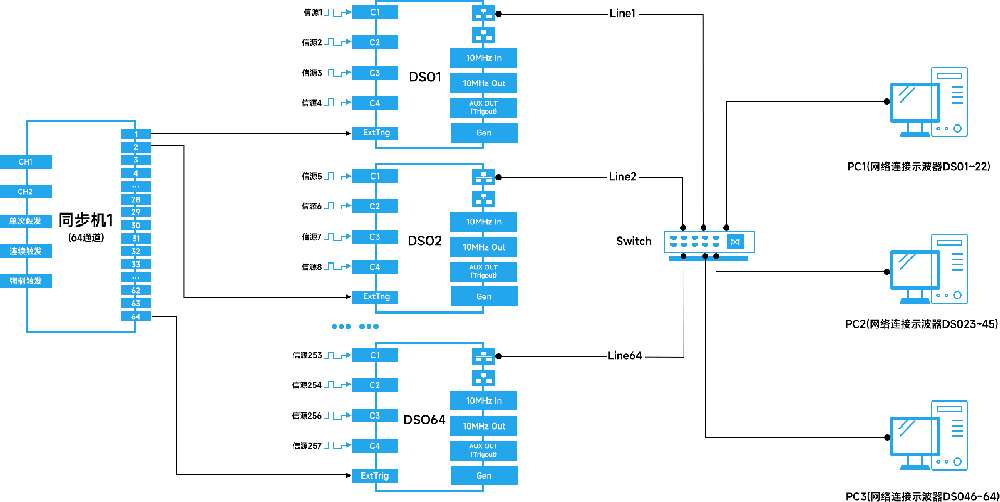

低触发时延，多机同步方案

UPO7000L提供了时钟同步接口、辅助输出接口、外触发通道。仪器间外触发抖动≤200ps rms，有效保证了同步精度。使用千兆以太网接口加持，深度优化 SCPI 响应速度，提高数据链路的稳定性和传输效率。对于需要多通道集成解决方案的用户，优利德提供同步机方案，支持至多 128 设备同时进行数据采集，至多扩展至 512 通道。

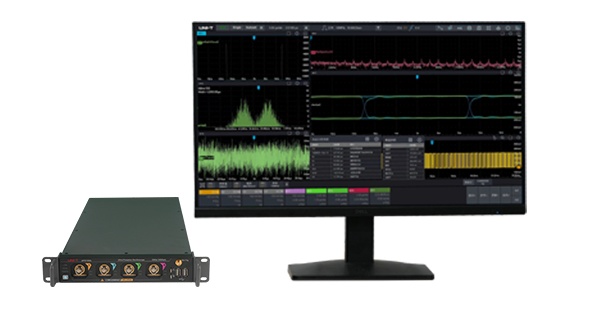

外接显示和控制设备

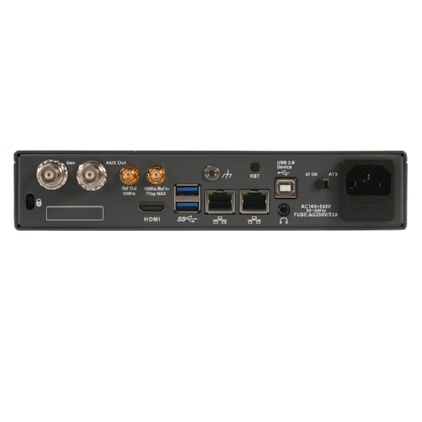

后面板提供HDMI接口，可通过外接显示器查看

同时前后面板分别提供了两个USB Host 2.0、两个USB Host 3.0接口

支持蓝牙鼠标/键盘等控制设备，轻松秒变个人工作台。

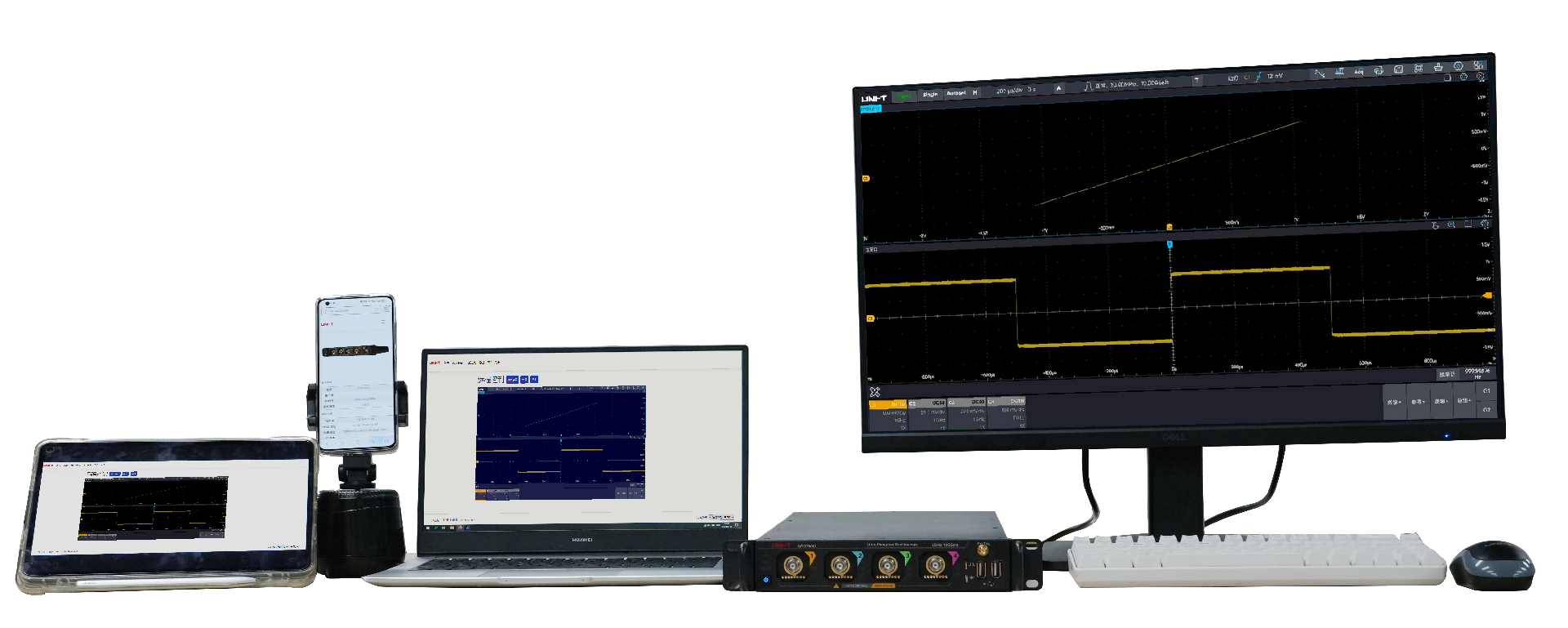

WebServer远端控制

UPO7000L在后面板提供了两个千兆以太网，您可以通过网线或无线网卡将设备接入到您的局域网中，仅需要在浏览器输入仪器的 IP 地址，就可以在个人移动设备/PC 上使用示波器进行控制、分析，同时 WebServer 还支持在线 SCPI，并且在您的用户端直接导出波形数据，在线浏览仪器手册等多样操作，只要网络允许，您甚至可以用任何舒服的姿势使用示波器的所有功能。

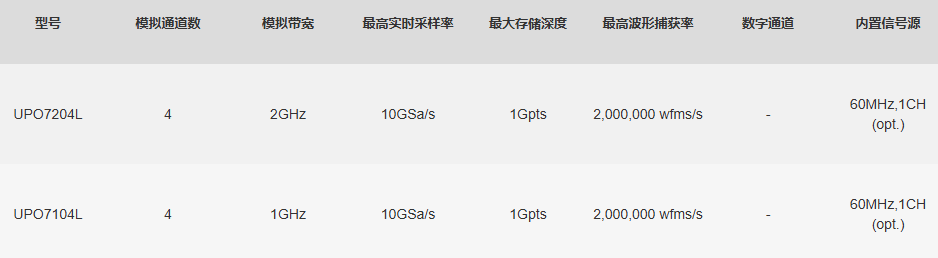

产品参数
