6914CA/DA/EA/CX/DX/EX数字示波器

产品描述：

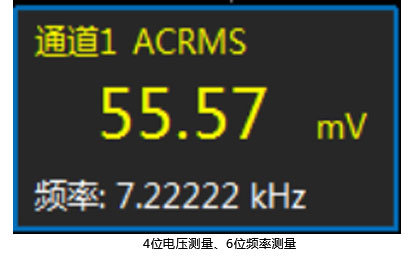

6914系列数字示波器将台式示波器的Any Acquire Phosphor技术融入到PXI/PXIe架构中，以模块化的结构形式提供台式示波器的功能和性能。该系列示波器具有6个产品型号，带宽350MHz~1GHz，最高采样率5GSa/s，最大存储深度200Mpts/CH，最快波形捕获率100万个波形/秒，为您提供全新的模块化示波器使用体验。 6914系列数字示波器集数字示波器、总线分析仪、数字电压表三种仪器功能于一体，具有波形自动设置、波形参数自动测量与统计、光标测量、直方图测量、数学运算、FFT分析、串行总线触发与分析、极限与模板测试、功率测量与分析、波形录制与回放等功能。 6914系列数字示波器分为PXI架构的6914CA/DA/EA和PXIe架构的6914CX/DX/EX。其中，示波器和数字电压表功能为标配，总线分析仪为选配。

产品特点 产品参数 相关产品

产品特点


主要特点

三合一仪器

示波器、总线分析仪及数字电压表三合一，帮助您轻松应对各种挑战。

Any Acquire Phosphor技术

独创的任意捕获及荧光显示技术，为您提供更高的采样率、更快的波形捕获率、更炫丽的显示、更深的存储、更精确的数字触发以及更全面的分析。

丰富的探头选件

支持无源探头、高压单端探头、高压差分探头、电流探头，满足您不同场合的探头测试需求。

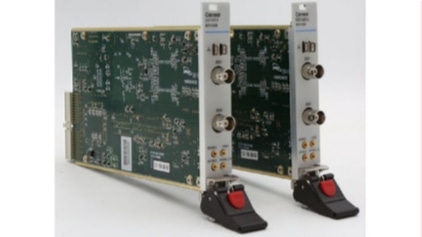

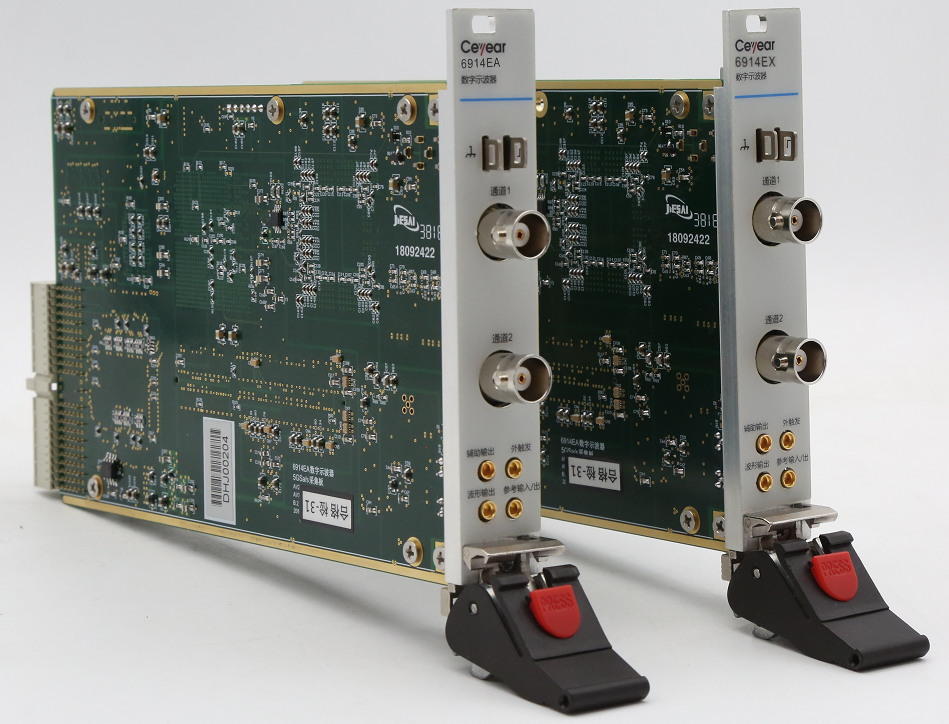

3U单槽的模块化架构

3U单槽PXI/PXIe架构、丰富的输入输出接口，便于PXI/PXIe测试系统的组建。

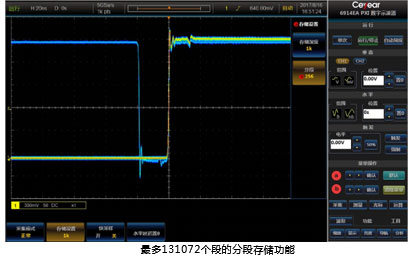

标配的分段存储器采集，更有效地捕获和存储重要的信号

6914系列示波器标配了分段存储器采集，即使示波器工作在深度存储模式下，依然可以保持快速的响应速度和屏幕更新率，同时支持波形的录制与回放功能。

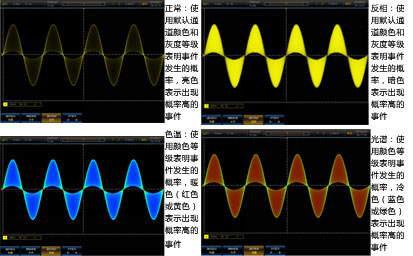

256级灰度等级及四种波形色彩显示，超凡的视觉体验

6914系列示波器采用数字荧光三维显示技术，通过颜色的亮暗或冷暖来表示事件发生的概率，并提供正常、反相、色温、光谱等4种波形色彩，增强了查看偶发事件的能力。



丰富的触发功能，精确的数字触发，准确锁定触发事件

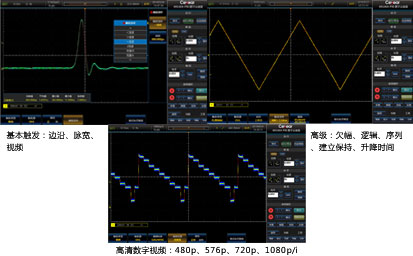

6914系列示波器提供一套丰富的触发功能，含边沿、脉宽、视频、欠幅、逻辑、序列、建立保持时间、上升下降时间、高清数字视频等，为您在纷繁复杂的采样信息中迅速锁定感兴趣的事件。


6914系列示波器采用精确的数字触发技术，直接对ADC采集样本进行触发点测定，能抑制干扰信号影响，迅速锁定触发事件，为示波器准确的显示和分析信号奠定基础。数字触发的触发灵敏度最高0.1格，触发抖动低至±1个像素点，脉冲检测宽度最窄800ps，通道延时调节步进800ps。

数字触发的优点：

●更精确的触发

●更灵活的触发

●更高的触发灵敏度

●更低的触发抖动

●更小的脉冲检测宽度

●更精确的通道延时校准



强大的计算分析工具，为您提供深层次的数据挖掘与分析

6914系列示波器提供一套完善的分析工具，包括基于波形的光标和基于屏幕的光标、42种参数自动测量、数学运算、FFT分析、高级数学、波形直方图、统计、极限模板测试、功率测量与分析和波形录制与回放等，为您提供深层次的数据挖掘与分析，从而满足您多方位的测量分析需求。




产品参数



支持多种总线的全硬件触发与解码

总线分析仪选件提供了一套强大的串行总线触发与分析工具，支持 I2C、CAN、LIN、FlexRay、RS232、USB、MIL-STD-1553等多种总线的自动触发和分析，提供诸如嵌入式、汽车、计算机及音频等串行总线的测试解决方案，基于FPGA的全硬件解码技术，增强了捕获偶发性串行通信误码的概率。

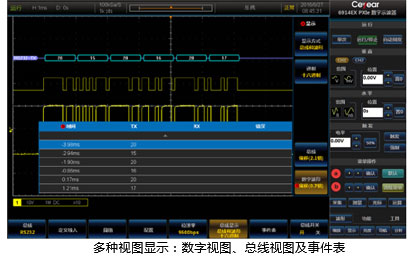

支持多种视图的显示

总线分析仪选件除了提供传统的数字视图外，还提供更高级别的总线视图显示，方便您识别各种总线包类型，如包开始、地址、数据及包结束等；您还可以采用带有时间标记的事件表形式查看捕获的总线包。
