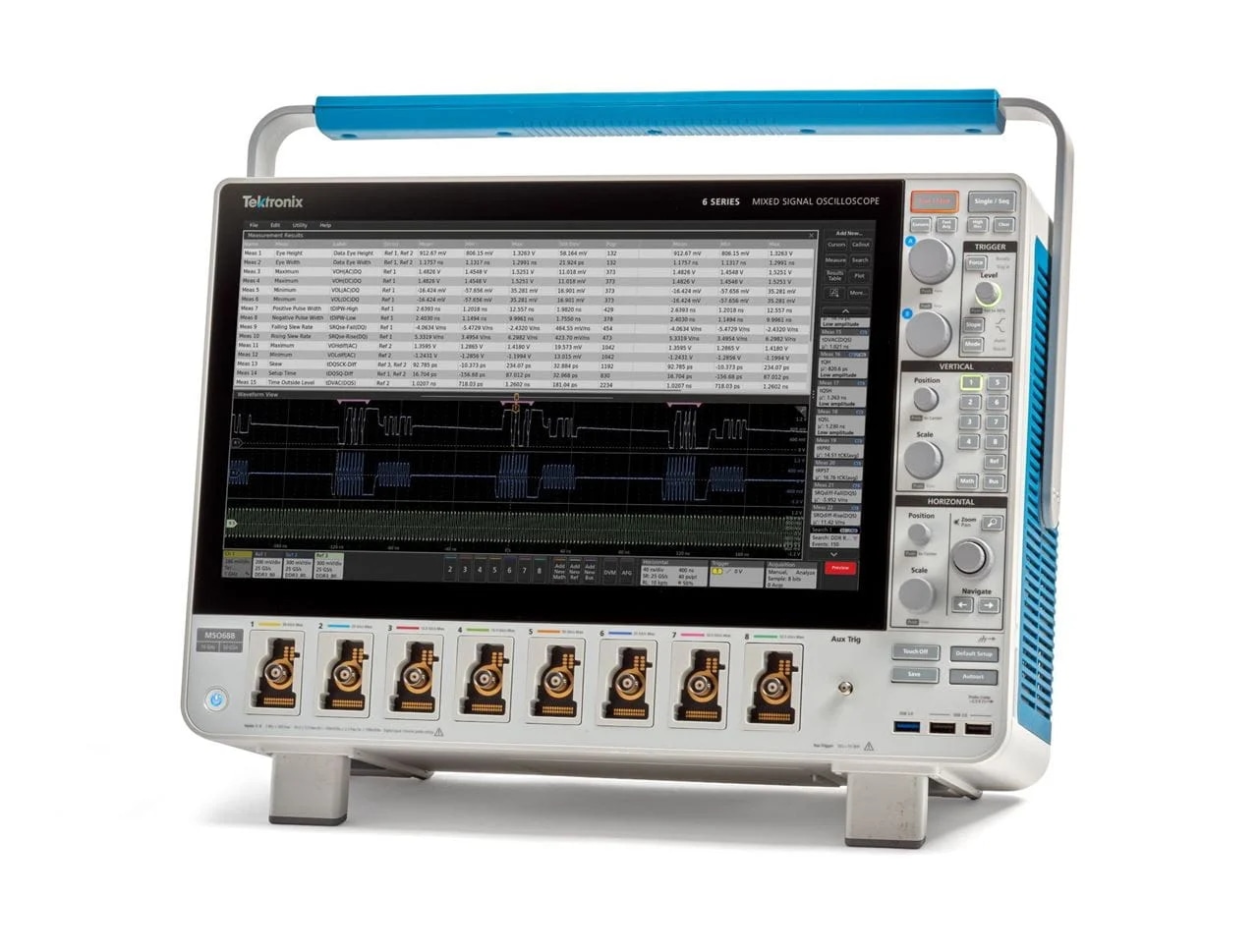

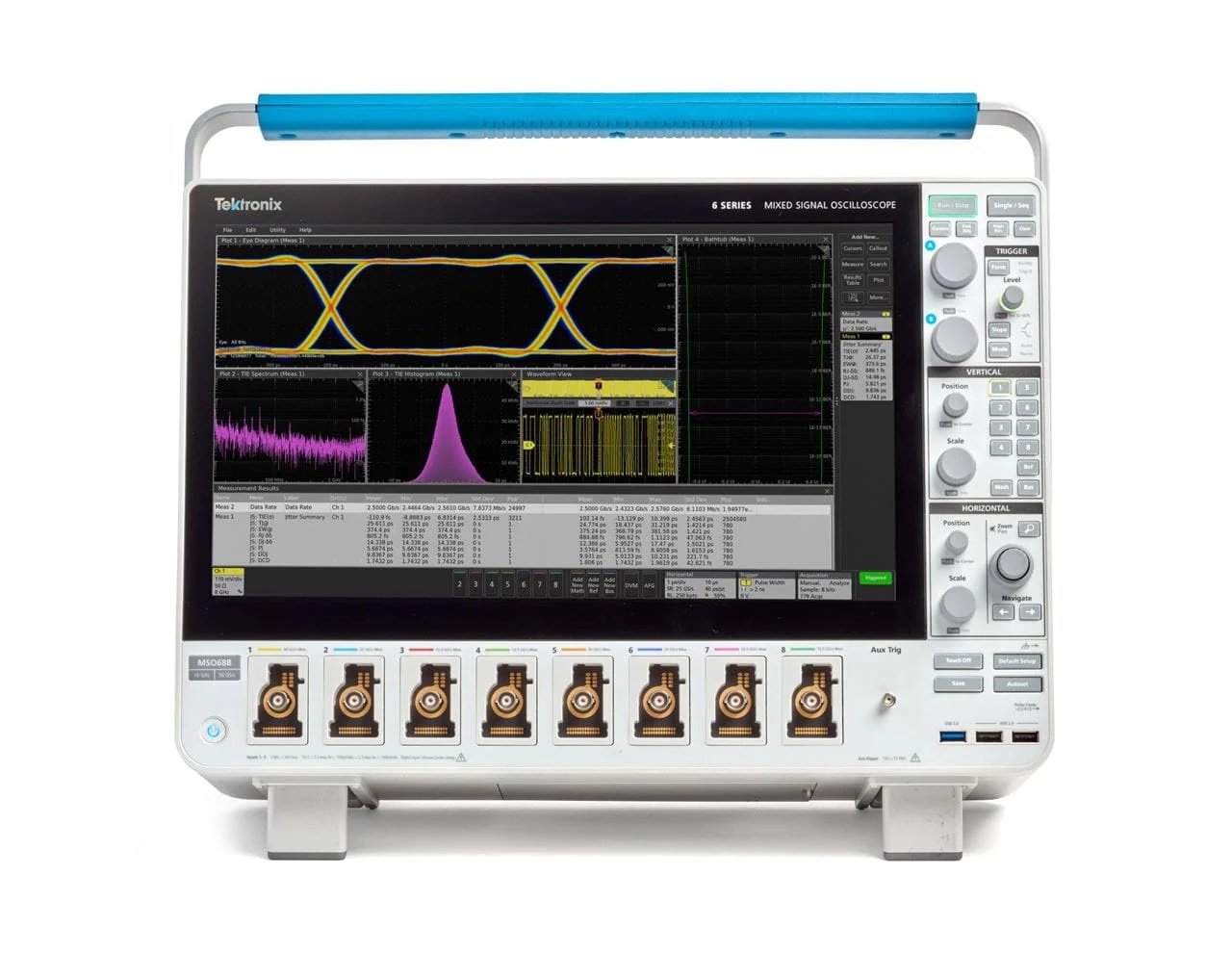

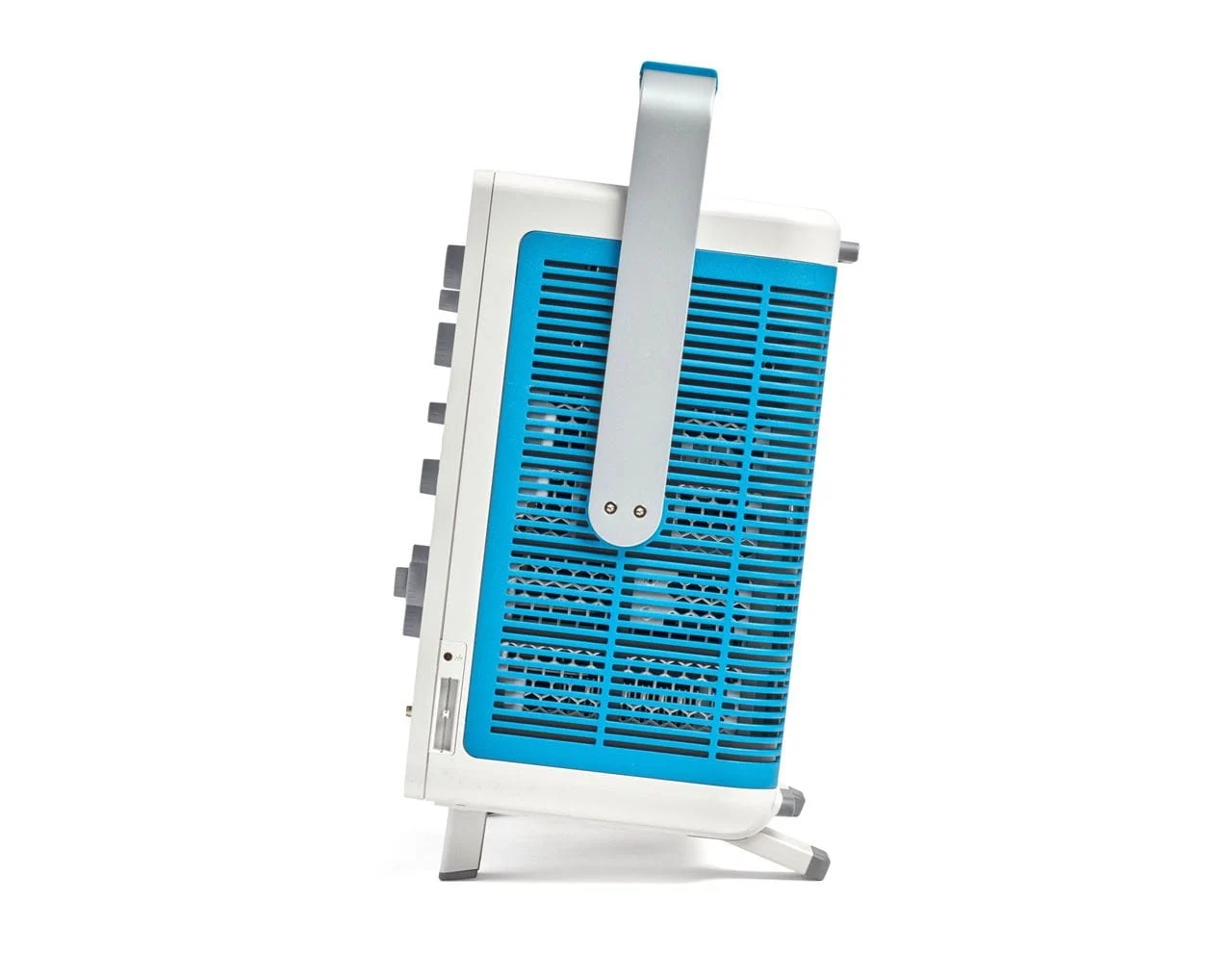

6 系列 B MSO 混合信号示波器

产品描述：

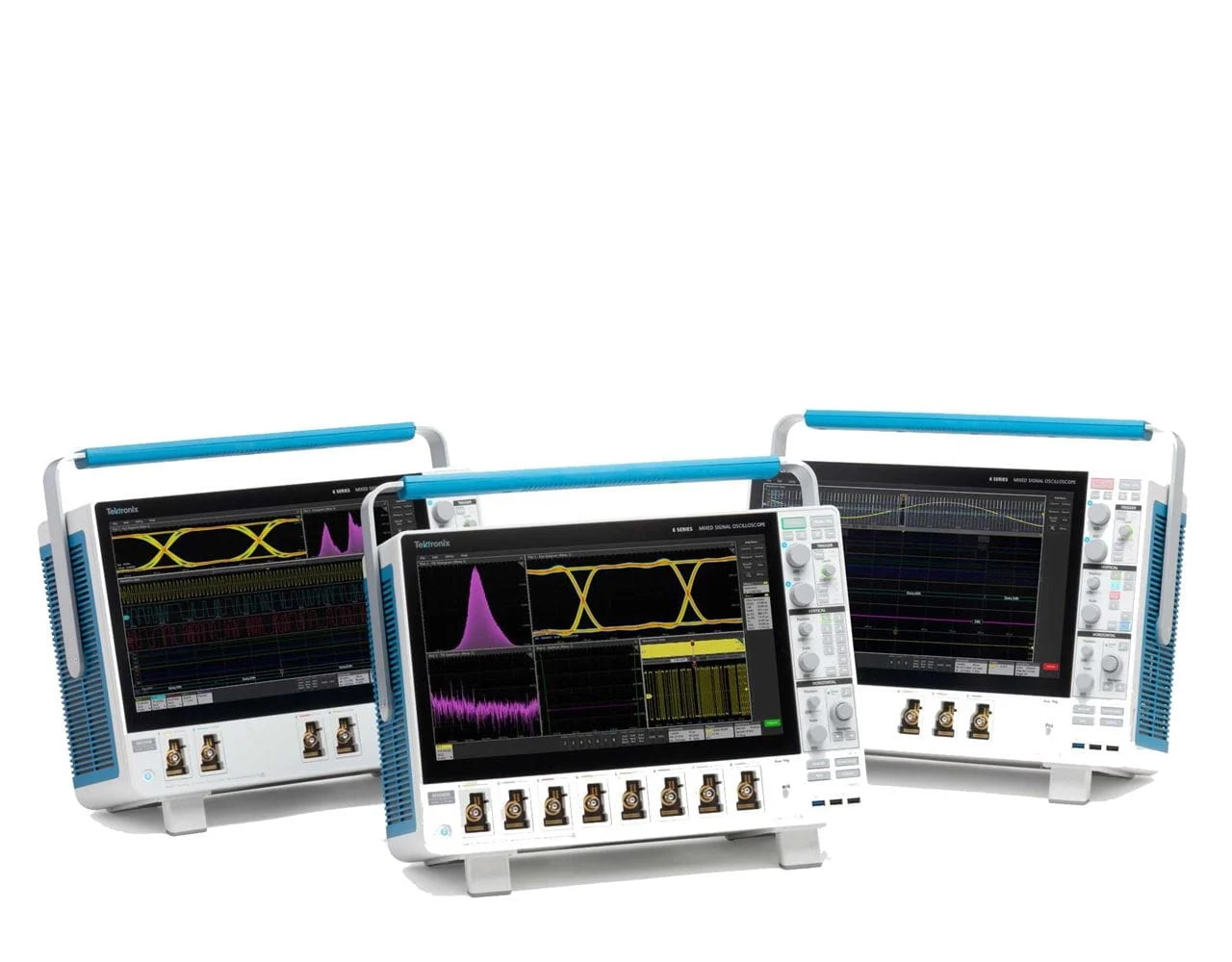

使用1 GHz至10 GHz带宽对高速设计进行故障排除和验证。以低噪音和高达50GS/s的采样率获得精确的测量。查看 6 通道和 8 通道模型的更多设计。

产品特点产品参数相关产品

产品特点

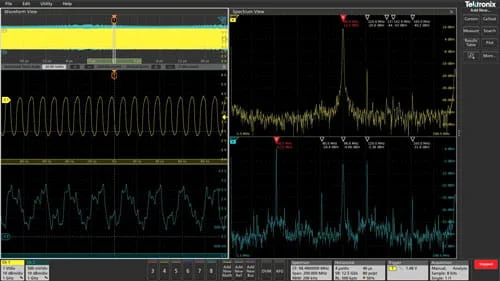

同步多通道频谱分析

获取 4 条、6 条或 8 条频谱分析通道。与时域信号处理并行的硬件数字下变频器 (DDC) 具有强大的功能。

任何模拟通道均可视为波形、频谱或两者
射频频率或幅度变化时绘图和触发
频谱和时域波形同步以与射频和时域事件相关联
频谱控制（例如中心频率和 RBW）完全独立于时域控制

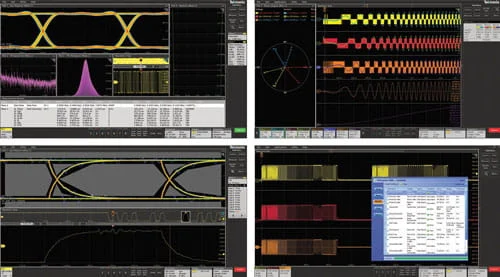

mso68b_advanced-analysis-4up

简化的高级分析

在 GHz 时钟与串行总线上轻松检定抖动。通过综合测量，可将统计资料纳入日常工具包。使用相同的简单拖放操作即可添加高级和日常测量。

自动化测量与趋势分析
Spectrum View（频谱视图）同步多通道频谱分析
高级抖动分析
高级功率分析
低噪声纹波测量
内存分析和调试
高速串行一致性
5G NR 信号分析

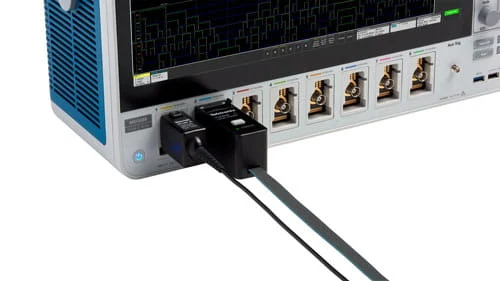

tek-mso68b-18

保真度从探头端部开始

通过 4、6 或 8 FlexChannel® 输入，您可以使用标配的 1 GHz 探头探测电路。可以连接高性能单端有源探头或者差分探头，或者通过 TriMode 探头实现一个探头同时进行单端和差分量测。在任何 FlexChannel 输入上连接 TLP058 逻辑探头，并获得 8 数字通道，以扩展系统的可视性。

内置 1 MΩ 至 50 Ω 输入端
每个输入附带 1 GHz 低负载无源探头
TekVPI 探头与每个通道的 10W 探头电源相连接，用于差分信号、电流、电源轨和光隔离探头
TDP7700 系列 4、6、8 和 10 GHz TriMode 探头 - 非常适合测量高速通信

02292bd9-910f-4709-895e-95ffe65f6483

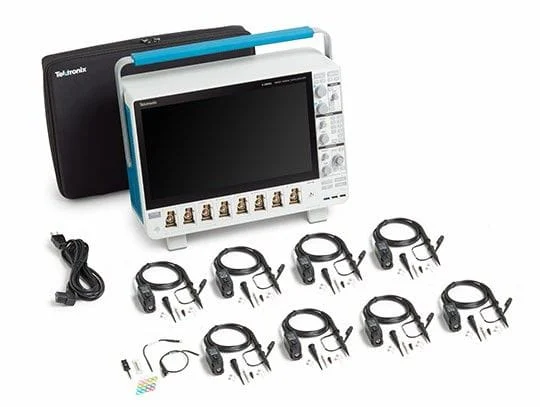

包装箱里有什么物品？

每个通道一个 TPP1000 1 GHz 低电容无源探头，含附件
前保护罩与配套包
电源线
印刷的安装手册涵盖安全和基本操作
全面的内置在线帮助
追溯证明
针对仪器和随附探头的 1 年保修

产品参数

型号	模拟带宽	采样率	记录长度	模拟通道	数字通道数	函数发生器输出
MSO64B	1 GHz - 10 GHz	Up to 50 GS/s	62.5 M - 1 G	4	Up to 32 (optional)	1（选配）
MSO66B	1 GHz - 10 GHz	Up to 50 GS/s	62.5 M - 1 G	6	Up to 48 (optional)	1 (optional)
MSO68B	1 GHz - 10 GHz	Up to 50 GS/s	62.5 M - 1 G	8	Up to 64 (optional)	1 (optional)
