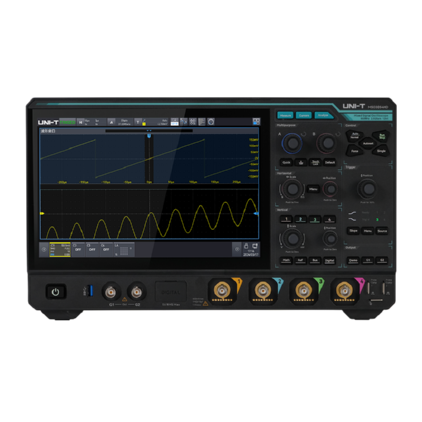

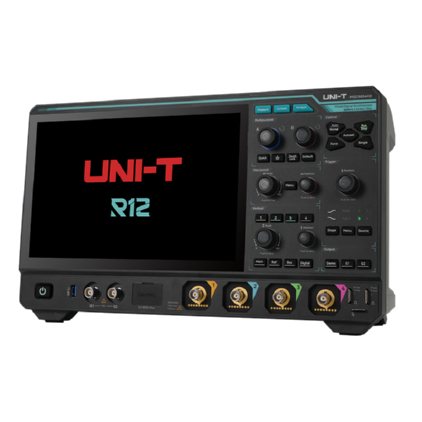

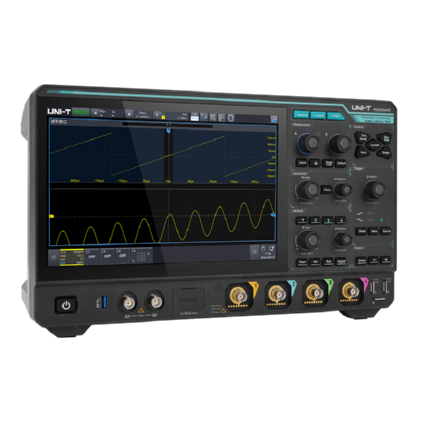

MSO3000HD系列高分辨率示波器

产品描述:
MSO3000HD是一款集成了4信号通道,16通道逻辑分析仪和2通道任意波形发生器的高分辨示波器。配备了R12™12bit分辨率的ADC,可通过ERES增强分辨率至16bit,其最大采样率为2.5GSa/s,存储深度为500Mpts,波形捕获率为1,500,000wfms/s,依此可确保高质量的波形分析。MSO3000HD支持11种触发事件,12种协议数据,还可通过WebServer实现远程操控,适用于医疗、低功耗设备、集成电路、高精度电源、电力、汽车电子等领域的各种测试和分析任务,是一款功能全、性能强大的仪器设备。


产品特点

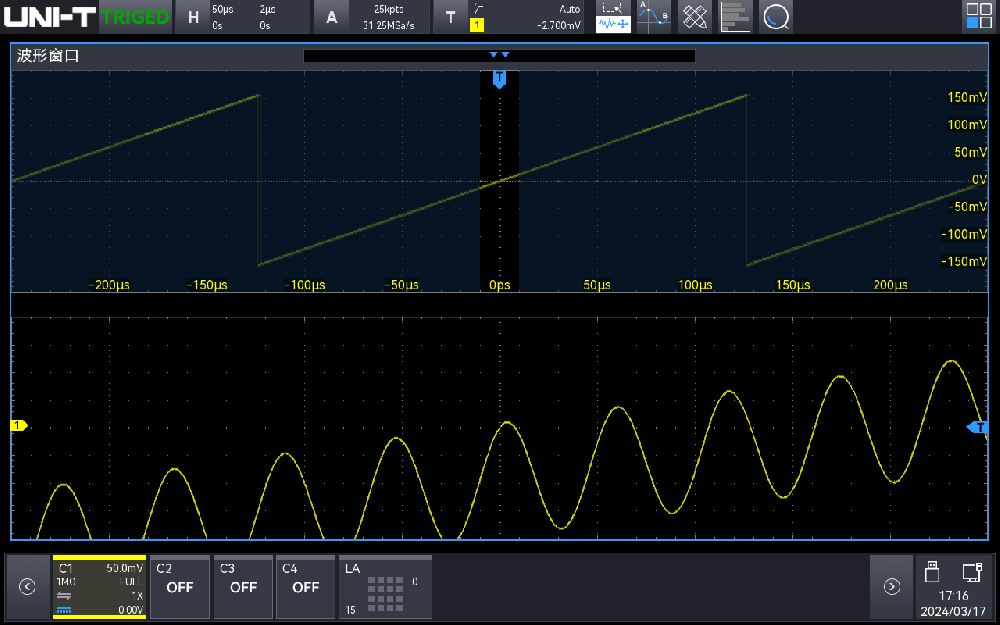

增强分辨率16bit


增强分辨率16bit


更高的精度、更小的底噪

通过融合12bit ADC与 4bit ERES增强技术

显著提升测量精度,细腻展现波形微细结构

有效抑制带外噪声,降低本底噪声对真实信号的干扰

从而确保在提升采样位数的同时,实现更精确的测量体验

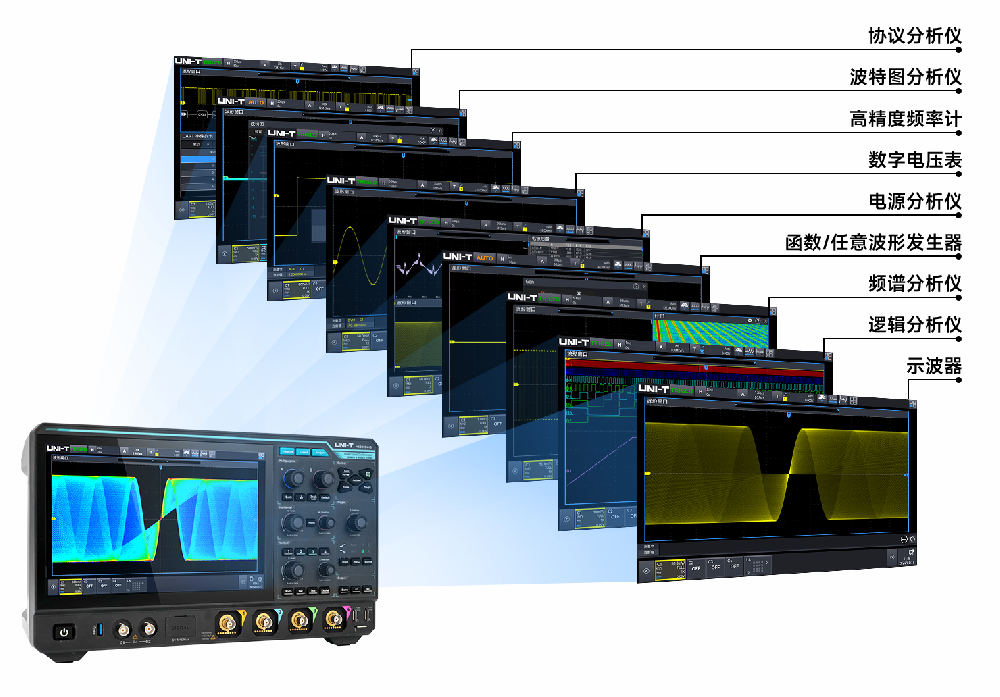

九合一集成示波器


九合一集成示波器

-协议分析仪

-波特图分析仪

-高精度频率计

-数字电压表

-电源分析仪

-函数/任意波形发生器

-频谱分析仪

-逻辑分析仪

-示波器

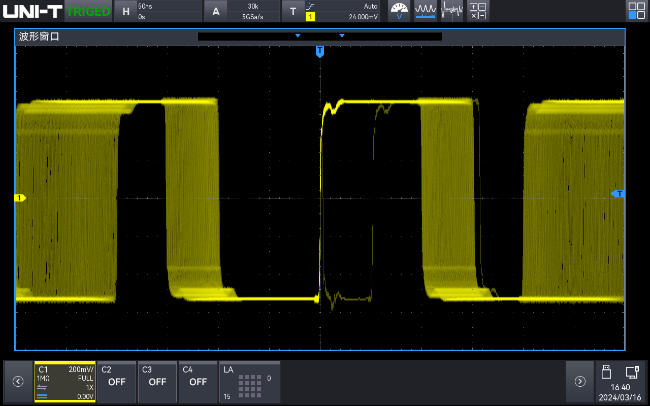

UItra Phosphor  3.0


UItra Phosphor 3.0

先进的软硬件架构

支持8路并行图形映射,处理速率达20Gbps

波形捕获率高达500,000wfms/s

顺序模式下达到1,500,000wfms/s

最小死区时间<1μs,让偶发信号和罕见异常无所遁形

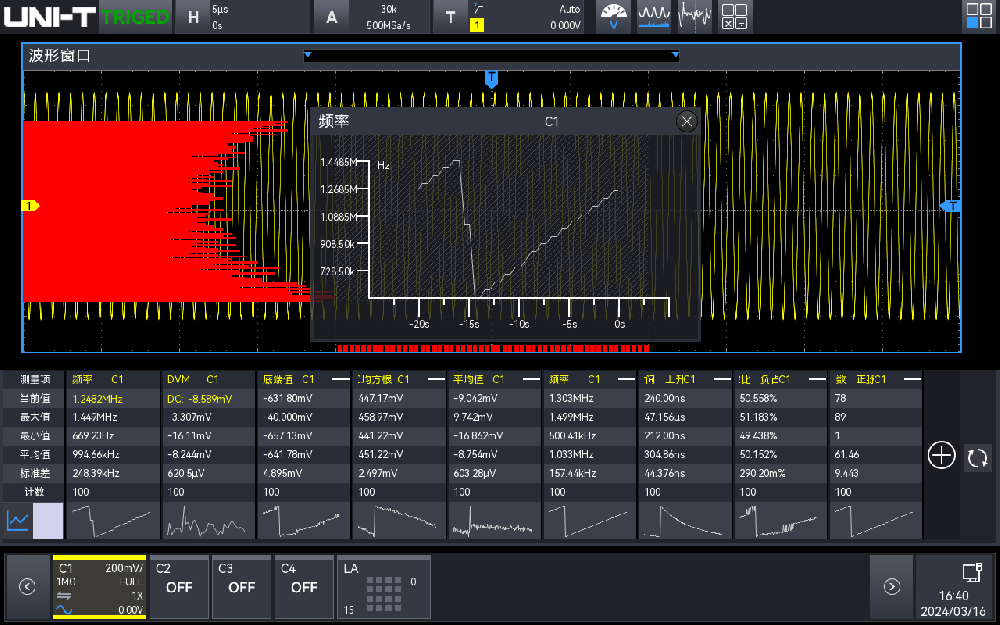

54种:测量、统计、趋势图


54种:测量、统计、趋势图

54种精密参数自动测量

覆盖电压、频率、相位、功率等多个维度

整合先进的参数统计与趋势图可视化分析功能

全方位、立体化展现信号特性变化

实现专业级深度洞察与高效数据解读

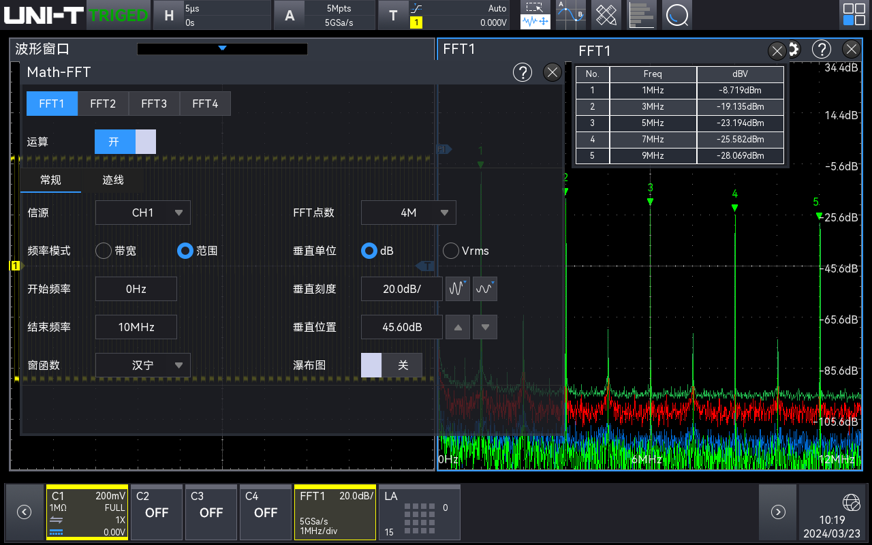

频谱分析仪


频谱分析仪


-FFT最大4M点

-瀑布图

-自动标记测量

-4种迹线显示

-4组FFT同时打开


搭载全硬件加速技术,本产品实现最高4M点的极速采样,显著提升了

频率与幅度的测量精度。创新融合峰值搜索与频域标记功能,助力用

户精准无误地捕捉并深入剖析复杂信号动态,快速溯源问题,为用户

带来极致的测试体验。

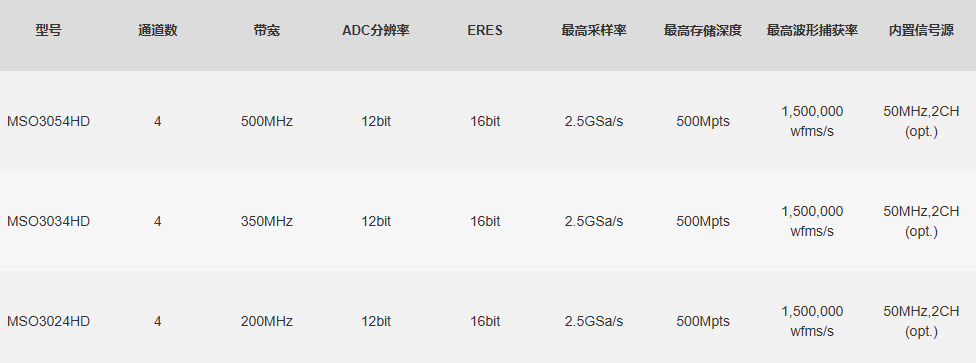

产品参数
