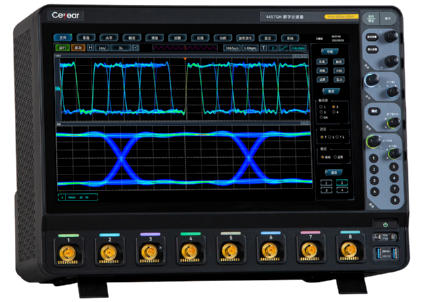

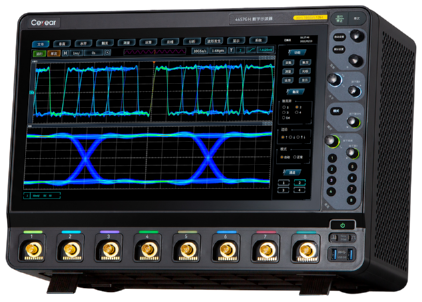

4457H系列数字示波器

产品描述：
4457H系列数字示波器共4个产品型号，产品带宽从1GHz到4GHz，采样率10GSa/s、20GSa/s，垂直分辨率12bit，存储深度1Gpts，最快波形捕获率70万个波形/秒，独创的Any Acquire技术，为用户提供全新的示波器使用体验。 4457H系列数字示波器集示波器、逻辑分析仪、函数发生器、总线分析仪、实时频谱分析仪及数字电压表等多种仪器于一体，具有波形自动设置、参数自动测量与统计、光标测量、数学运算、FFT频谱分析、波形录制与回放、串行总线分析、极限模板测试、功率测量与分析、波特图分析、眼图及抖动分析等功能，支持以太网程控，方便集成开发使用。

产品特点 产品参数 相关产品

产品特点

主要特点

● 多合一仪器

   示波器、逻辑分析仪、函数发生器、总线分析仪、实时频谱分析仪及数字电压表多合一，提供更多的测试功能，帮助您轻松应对各种挑战。

● Any Acquire 技术

   独创的任意捕获技术，为您提供更高的采样率、更快的波形捕获率、更炫丽的显示、更深的存储、更精确的数字触发以及更全面的分析。

● 丰富的探头选件

   支持无源探头、高压单端探头、高压差分探头、电流探头及有源探头，满足您不同场合的探头测试需求。

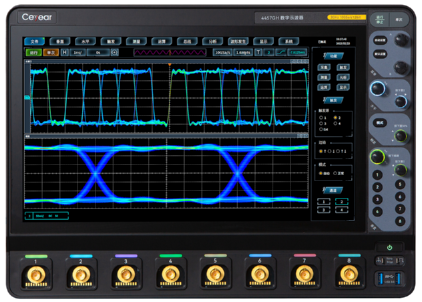

● 高清触摸一体液晶屏

   15.6英寸高清液晶显示屏，分辨率高达1920×1080。电容触摸屏，支持单点和多点触控，快速实现波形和菜单的操作。

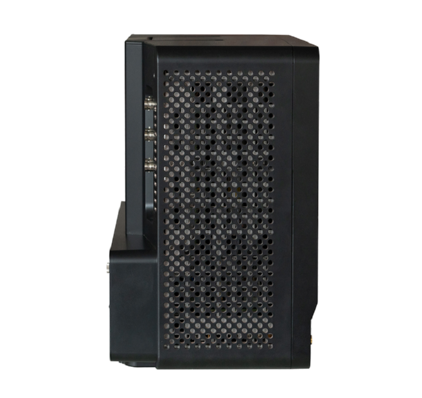

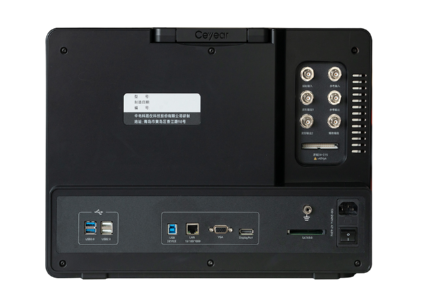

● 便携式结构、丰富的外设接口

   便携式结构，8U标准机架安装，外设接口丰富，最大重量15kg。

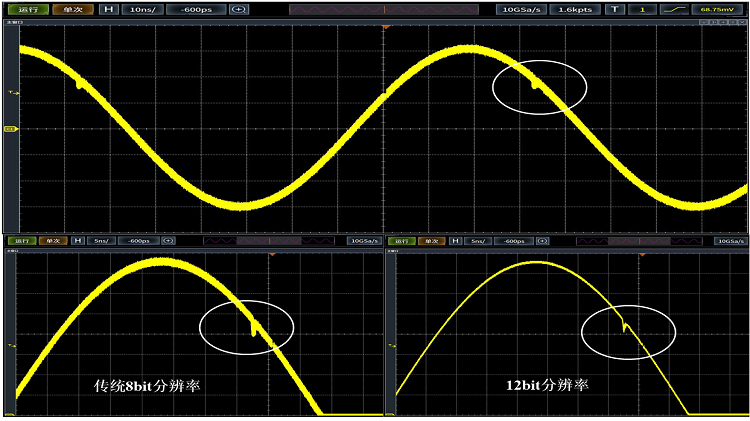

12bit垂直分辨率，让波形细节特征清晰可见

12bit垂直分辨率，4096级量化，让波形细节特征清晰可见，让难以洞察的异常信号无可遁形，满足更高垂直精度测试需求。

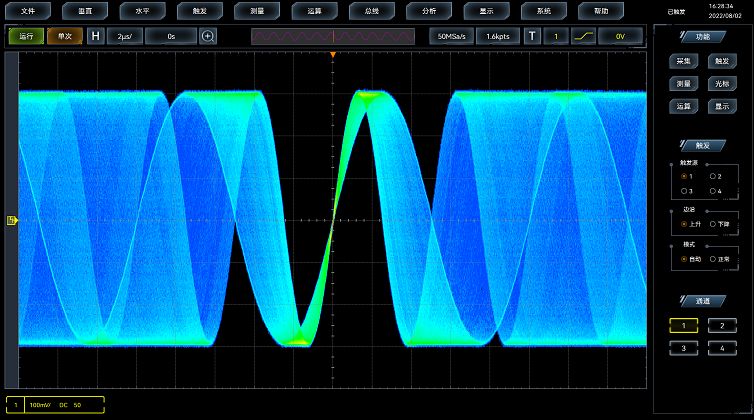

波形捕获率高达70万个波形/秒，快速发现和捕获偶发事件

示波器的波形捕获率高达70万个波形/秒，20GSa/s的采样率，极大提高了毛刺和偶发事件捕获的概率，让您在更长的采集时间内查看到更多的波形细节。



最高1Gpts的深度存储，保持更长记录时间，分段存储，更有效地捕获和存储重要的信号

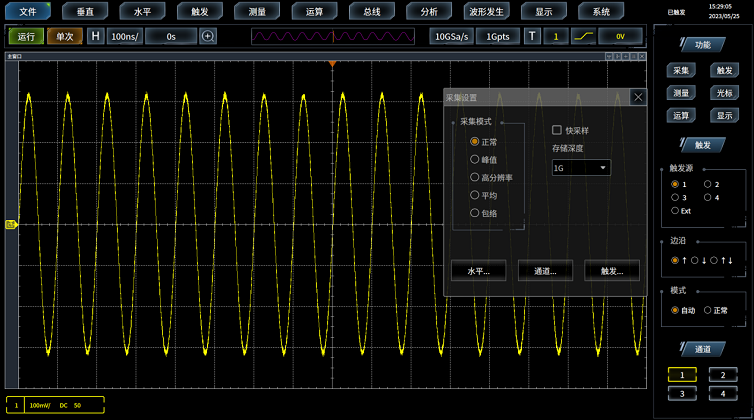

1Gpts的深度存储器，示波器在慢时基档位下依然保持高的采样率和快的波形捕获率。全硬件视窗扩展，可局部放大观察波形的细节，为您提供波形全局与细节的同步显示。

标配了分段存储器采集，即使示波器工作在深度存储模式下，依然可以保持快速的响应速度和屏幕更新率。

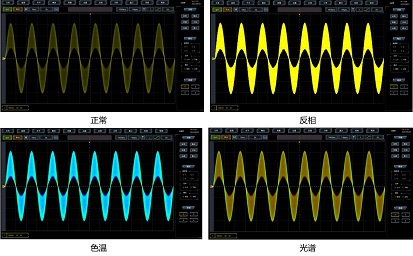

256级灰度等级及四种波形色彩显示，超凡的视觉体验

4457H系列示波器采用数字荧光三维显示技术，通过颜色的亮暗或冷暖来表示事件发生的概率，并提供正常、反相、色温、光谱等4种波形色彩，增强了查看偶发事件的能力。

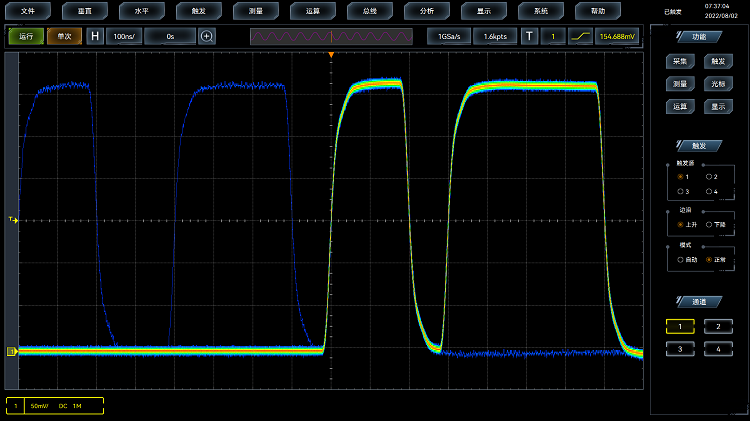

丰富的触发功能，精确的数字触发，准确锁定触发事件

4457H系列示波器提供一套丰富的触发功能，含边沿、边沿跳变、双边沿时间、双边沿事件、毛刺、脉宽、矮脉冲、超时、码型、状态、建立保持、窗口、区域触发（可视触发）等，为您在纷繁复杂的采样信息中迅速锁定感兴趣的事件。

采用精确的数字触发技术，直接对ADC采集样本进行触发点测定，能抑制干扰信号影响，迅速锁定触发事件，为示波器准确的显示和分析信号奠定基础。数字触发的触发灵敏度最高0.1格。




产品参数

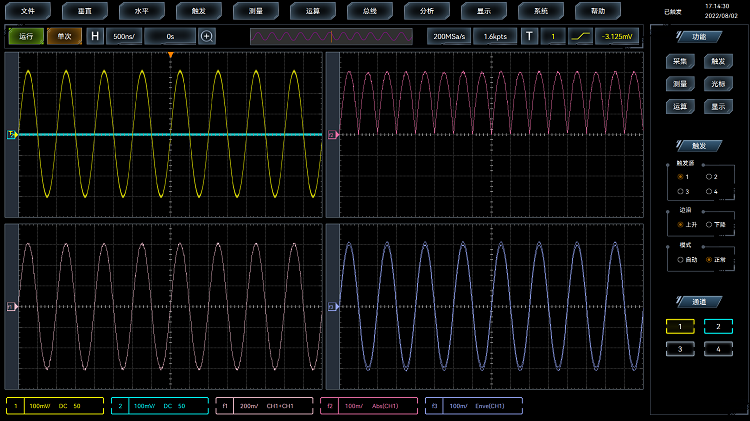

强大的计算分析工具，为您提供深层次的数据挖掘与分析

4457H系列示波器提供一套完善的分析工具，包括基于波形的光标和基于屏幕的光标、数学运算、硬件参数测量、FFT分析、直方图统计等，为您提供深层次的数据挖掘与分析，从而满足您多方位的测量分析需求。



丰富的波形录制与回放、极限模版、功率测量、波特图分析功能

示波器提供丰富的波形录制与回放、极限模版、功率测量、波特图分析功能，为您提供强大的数据分析能力，全面满足测量分析需求。

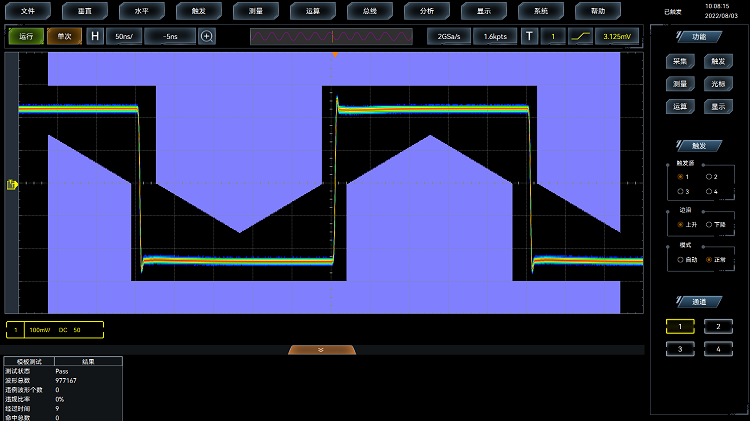

波形录制与回放功能用于波形的实时录制，回放查看波形细节；极限模板测试内置标准模板，用户也可进行模板自定义，进行通过性测试。

功率测量功能可用于电源质量、开关损耗、谐波、波纹、安全作业区等测试；波特图分析检测控制环路的频率响应，分析反馈系统的稳定性。
