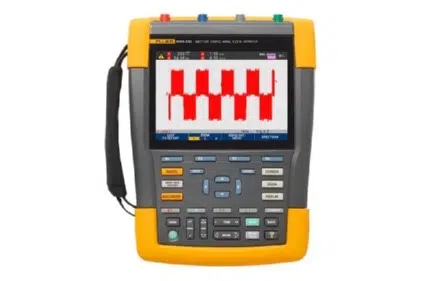

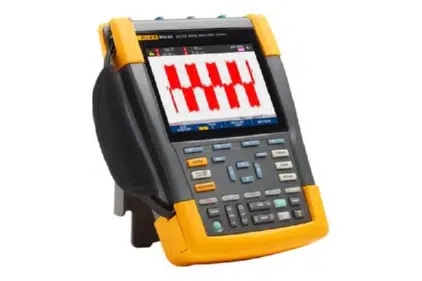

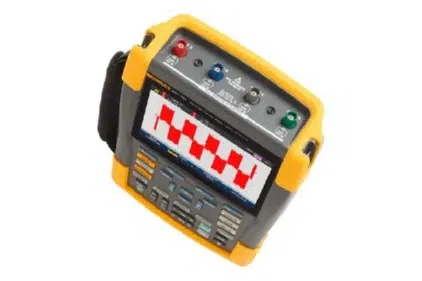

Fluke MDA-550 Series III Motor Drive Analyzer

产品描述：
利用引导式测试设置和自动化驱动器测量提供可靠、可复验的测试结果，使电机驱动器故障排除工作化繁为简。 Fluke MDA 550 电机驱动器分析仪不仅可以节省时间和避免设置复杂测量所带来的麻烦，同时还能简化电机驱动器故障排除工作。只需要选择一项测试，接下来分步引导式测量就会显示出您需要在哪里建立电压和电流连接，同时，预设的测量配置能够确保您采集到每个关键电机驱动器段所需的所有数据 — 从输入到输出、直流总线以及电机本身。从基本测量到高级测量，MDA-550 能够做到全面覆盖，而利用内置的报告生成器，您可以快速、轻松、自信地生成校准前和校准后报告。

产品特点产品参数相关产品

产品特点

主要特性

通过图形化分步式连接图进行引导式测试
预设的测量配置文件降低了设置的复杂性
内置报告编写功能
轻松生成调整前和调整后的故障排除报告

测量电机驱动器的主要参数，包括电压、电流、直流总线电压电平和交流纹波、电压和电流失衡和谐波、电压调制和电机轴电压放电。
执行扩展谐波测量，以确定低次和高次谐波对您电力系统的影响。
执行引导式测量，利用图形化分步式电压和电流连接图，对电机驱动器输入、直流总线、驱动器输出、电机输入和电机轴进行测量。
使用简化的测量设置和预设的测量配置，根据所选的测试程序自动触发数据收集。
快速、轻松地创建报告，尤其适合记录故障排除日志以及与他人协作。
测量额外的电气参数，借助完整的 500 MHz 示波器、量表和记录功能，对工业系统进行全面的电气和电子测量。

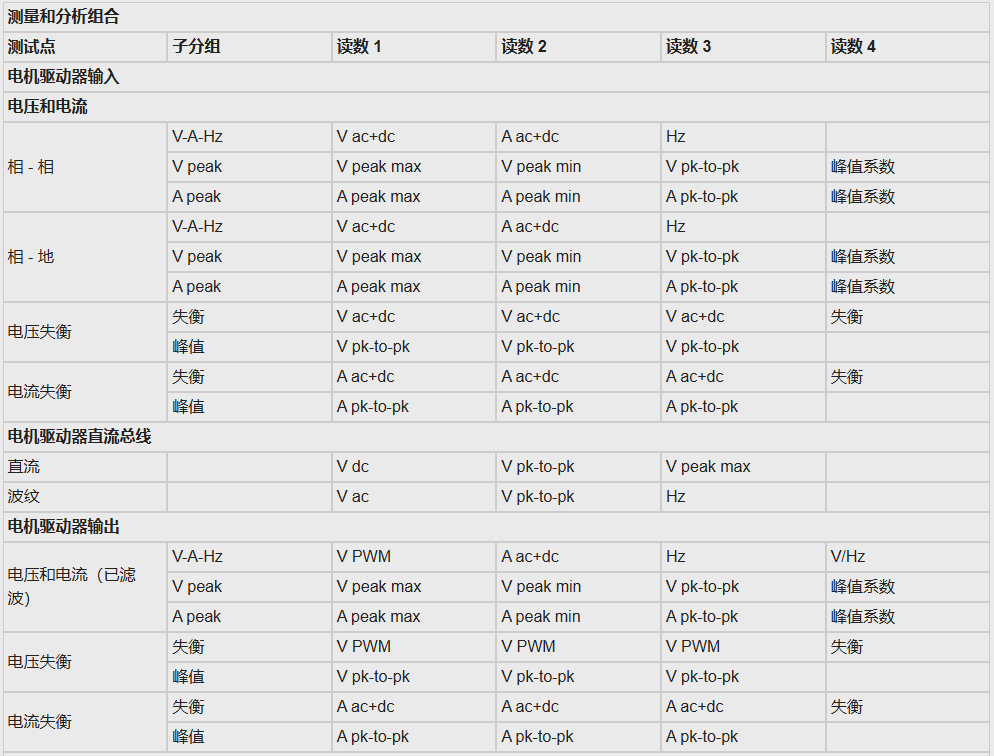

Fluke MDA-550 电机驱动器分析仪采用引导式测试测量，使分析工作变得比以往更容易

驱动器输入

通过测量输入电压和电流，然后将驱动器的标称额定电压与实际供给电压进行比较，能够快速查看数值是否处于可接受的限值范围之内。然后，检查输入电流，确定电流是否处于~额定范围之内，以及导线规格是否合适。您还可以通过目视检查波形形状或查看同时显示总谐波失真和单个谐波的谐波频谱屏幕，检查谐波失真是否处于可接受的水平之内。

电压和电流失衡

检查输入端子上的电压失衡，从而确保相位失衡不会过高 (>6-8%) 且相位旋转正确。您也可以检查电流失衡，因为过度失衡可能表示驱动器整流器存在问题。

扩展谐波测量

谐波过多不仅会威胁旋转机器的安全，对连接到电力系统的其他设备也是一个威胁。MDA-550 能够发现电机驱动器的谐波，还能发现逆变器开关电子可能产生的影响。MDA-550 有三个谐波范围，1 至 51 次谐波、1 至 9 kHz 和 9 kHz 至 150 kHz，能够发现任何谐波污染问题。

直流总线

在电机驱动器中，驱动器内部的交流-直流转换至关重要，为获得~驱动器性能，必须要保证电压正确、充分滤波并保持低纹波水平。高纹波电压说明电容器存在故障或所连接电机的规格不正确。记录功能可用于在负载接通的工作模式下，对直流总线的性能进行动态检查。

驱动器输出

检查驱动器输出时，重点是测量电压频率比 (V/F) 和电压调制。当 V/F 比率的测量值偏高时，电机可能过热。当 V/F 比率偏低时，所连接的电机可能无法在负载上提供所需的扭矩，进而无法充分地运行预期的流程。
