产品描述:

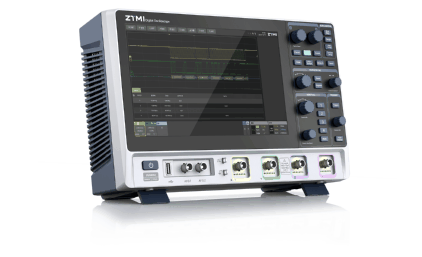

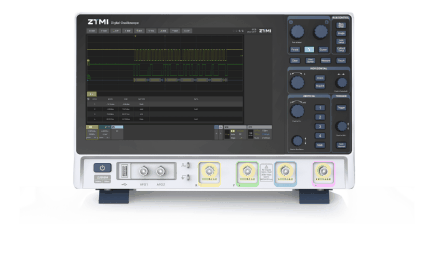

ZUS5000示波器采用12bit高速ADC,垂直分辨点数达到4096点,是普通8bit示波器的16倍。ADC位数越高,示波器垂直分辨率越细,ZUS5000更精细的垂直分辨率,可以让我们看到更真实的波形细节。

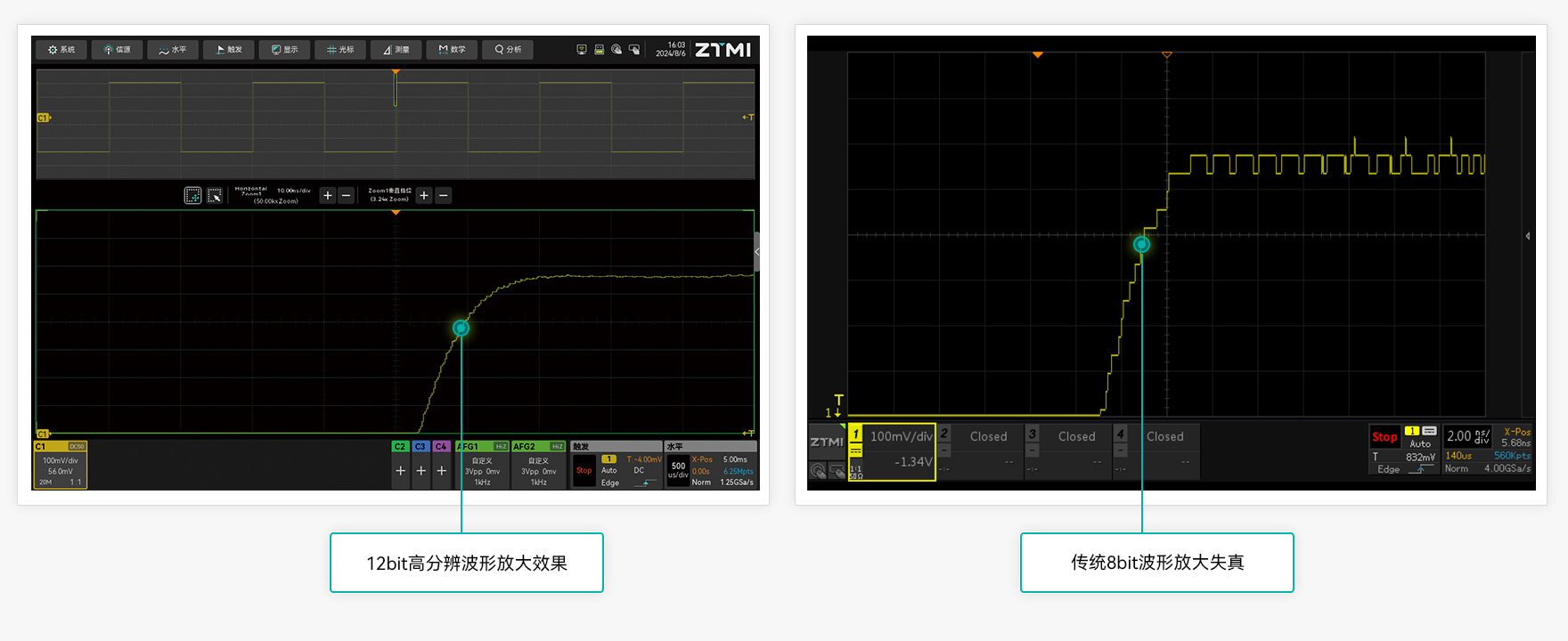

12bit高速ADC,让波形看的更真实
ZUS5000示波器采用12bit高速ADC,垂直分辨点数达到4096点,是普通8bit示波器的16倍。ADC位数越高,示波器垂直分辨率越细,ZUS5000更精细的垂直分辨率,可以让我们看到更真实的波形细节。

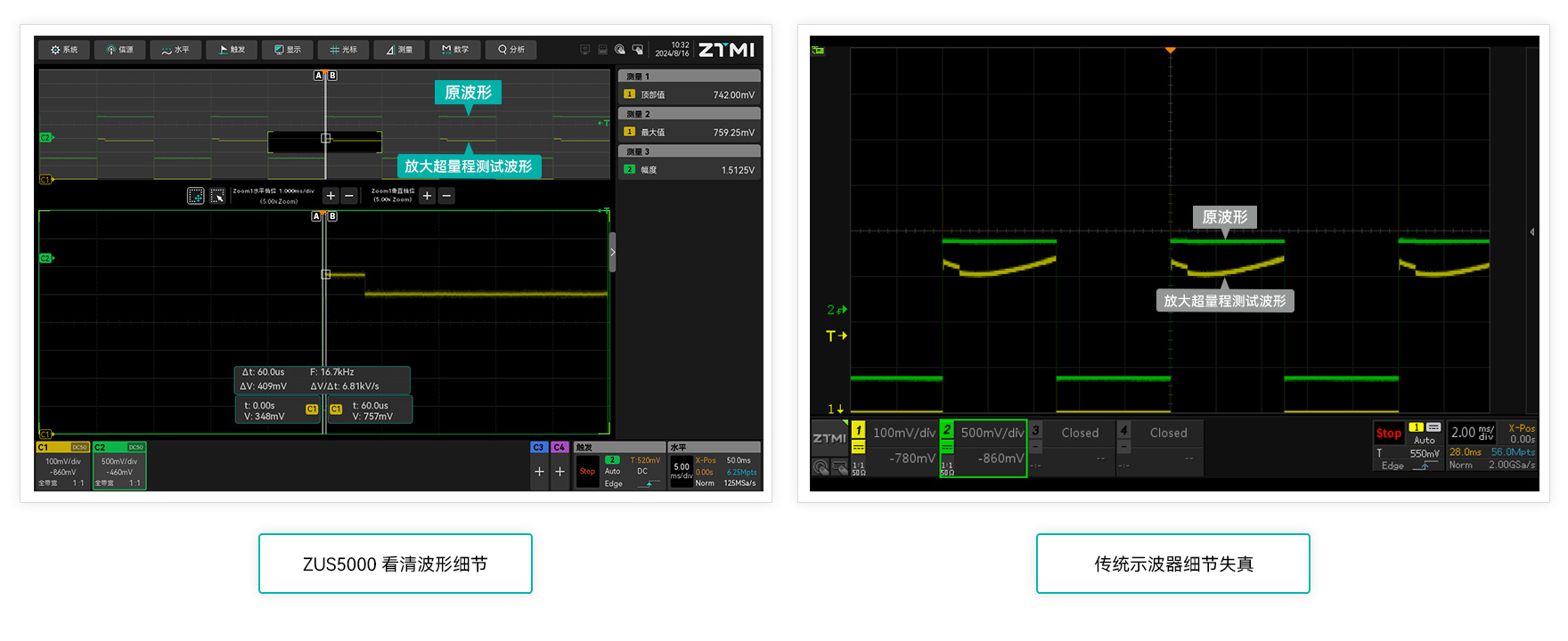

高动态范围能力,让细节看的更清晰
示波器的过饱和恢复时间即示波器的动态范围能力,直接影响大信号中观察小信号的准确性和清晰度。ZUS5000示波器具有很快的过饱和恢复时间,结合12bit的高分辨率,可以更好的看清波形中的细节信号。

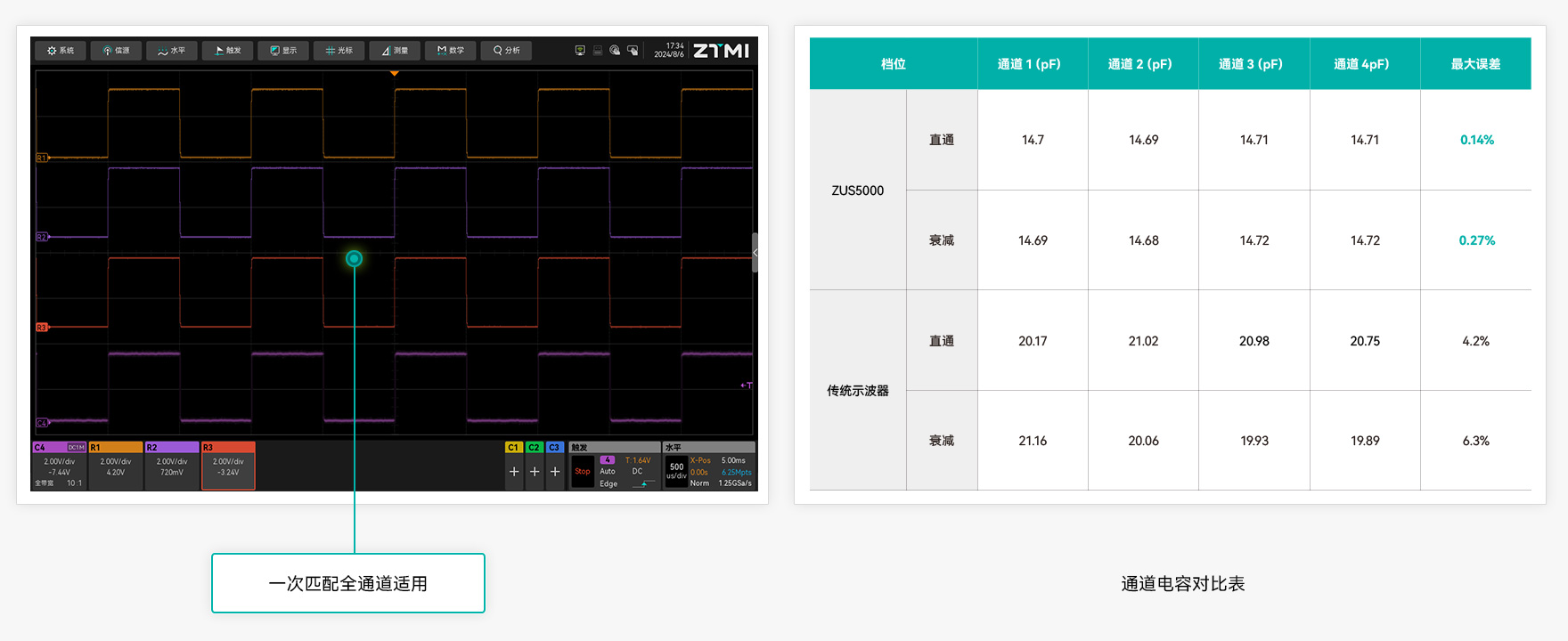

输入一致性,减少探头补偿的烦恼
示波器探头接入示波器通道需要进行电容匹配,传统示波器通道电容一致性差,探头连接不同通道(甚至不同垂直档位)都需要匹配电容。ZUS5000 采用全新电路结构,保证通道间电容一致性,用户匹配一次探头即可全通道、全档位使用。

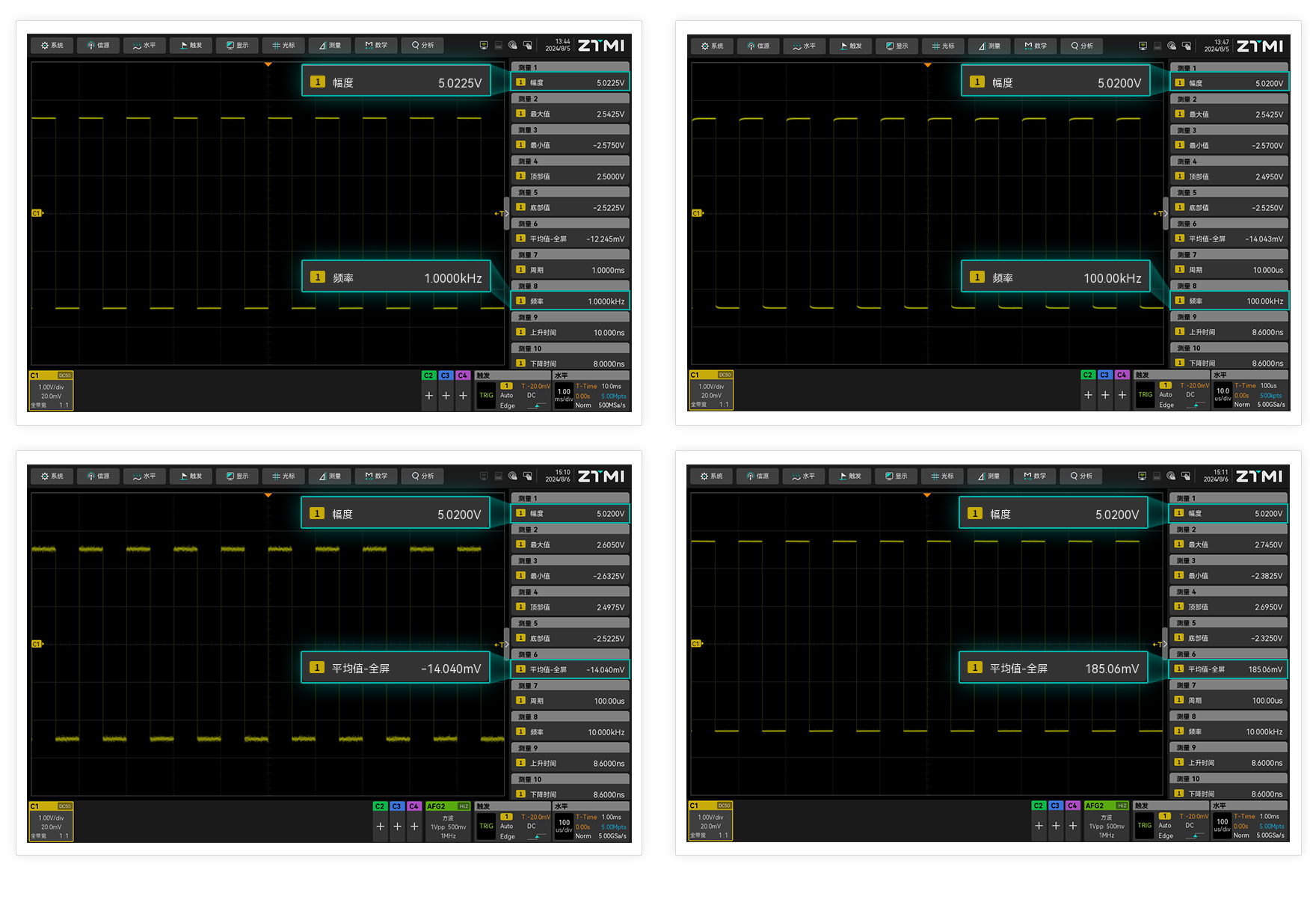

更准确的低频特性,保障精准的测量
示波器的频带衰减曲线在低频段越平坦,则其测量精度越高。ZUS5000 示波器拥有更平坦的低频曲线,拥有专利的抗噪算法从而保障在不同频点、大噪声、直流偏置等各个工况下测试数据的一致性。

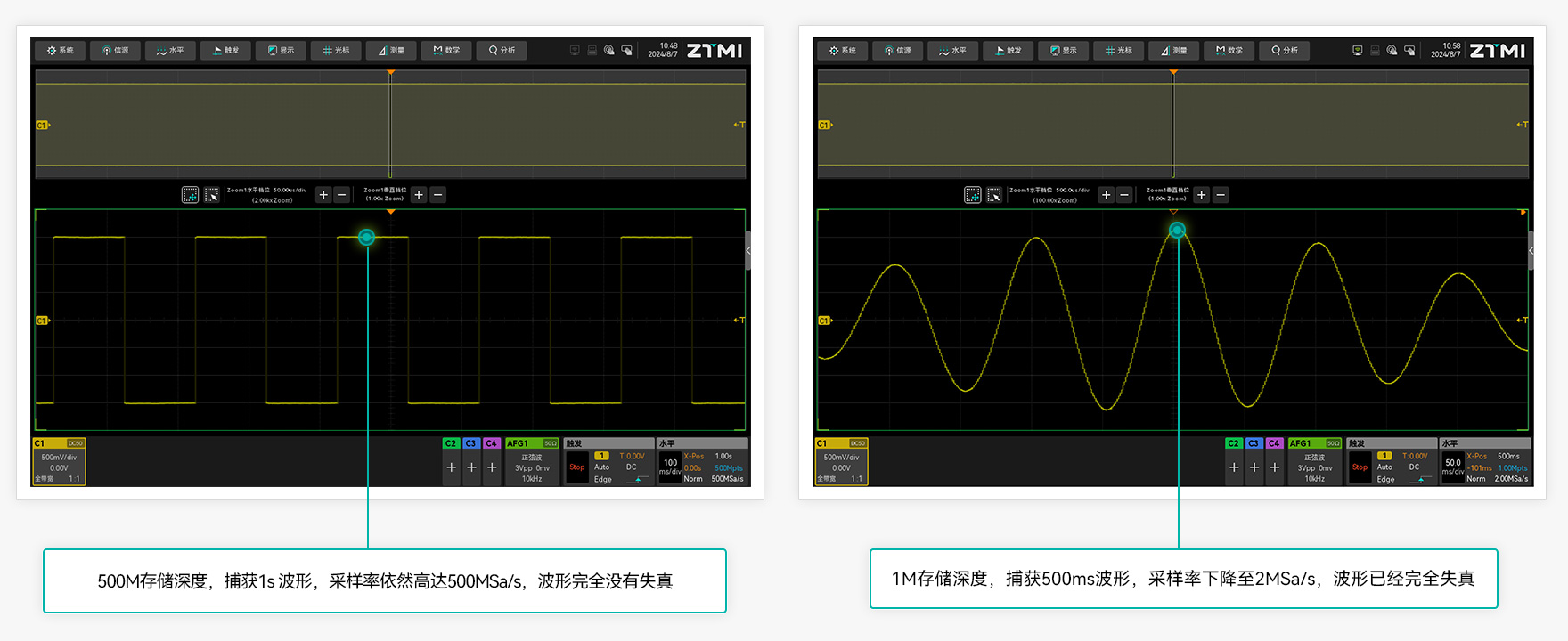

500Mpts存储深度,捕获长时间波形不失真
存储深度=采样率×采样时间
如果存储深度不足,高采样率的情况下只能捕获一小段波形,ZUS5000系列示波器提供最大500M存储深度,在捕获100ms波形的情况下,依然可以保持5GSa/s的高采样率。

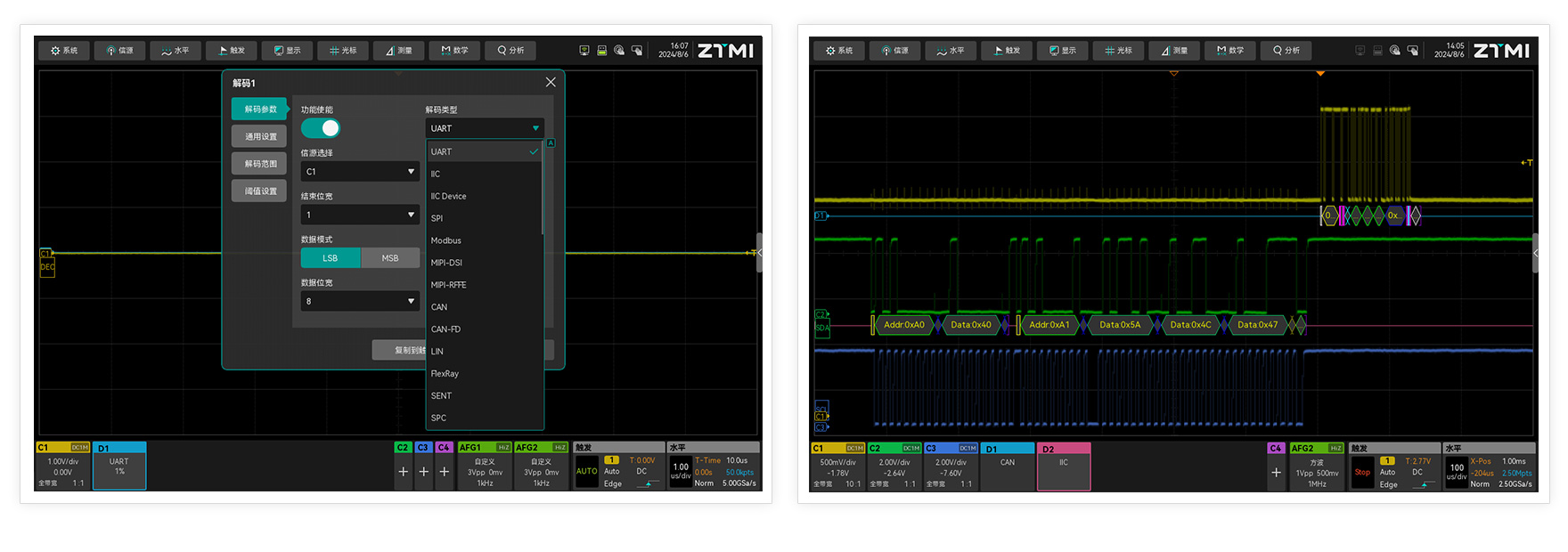

多达40余种协议类型,创新双线解码
ZUS5000示波器提供了最多超40种串行通信协议解码,并支持双线解码功能,可以实现同一时刻,不同协议的同时解析,这一实用功能将大大提升了工程师面向协议分析的效率。

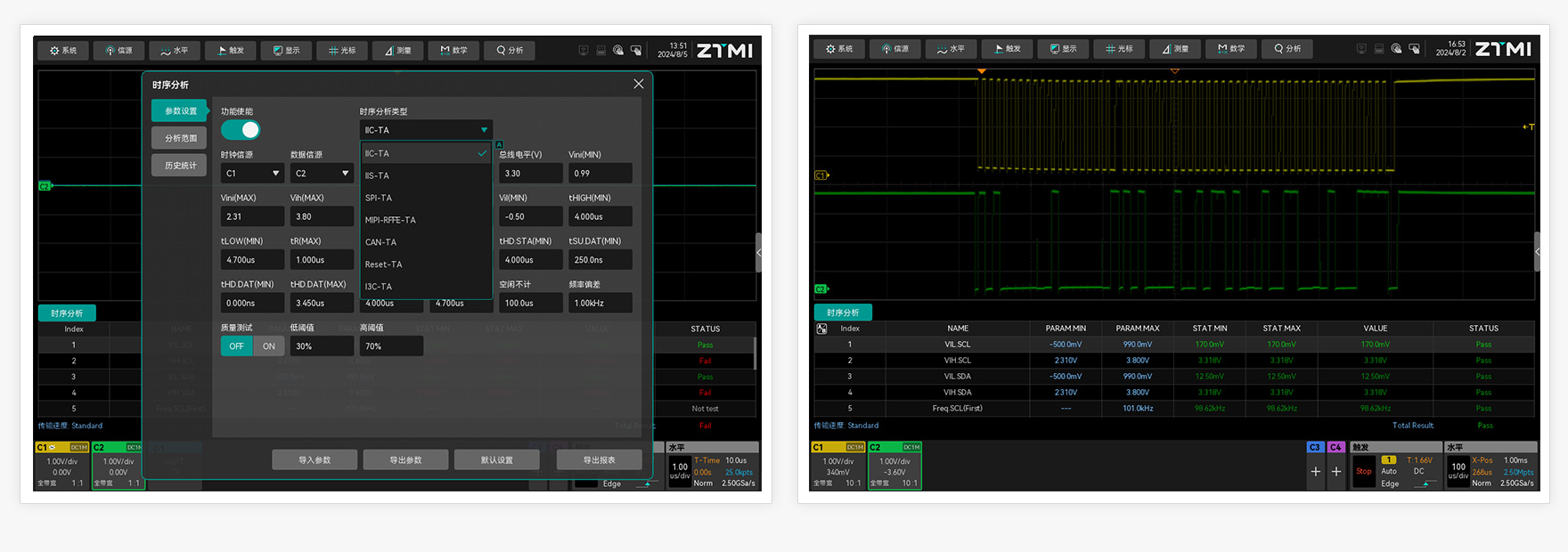

创新时序分析,提升测试效率
各种通信协议有严格的一致性测试要求,传统手动测试效率,误差大。ZUS5000系列可提供创新的时序分析功能,可分析CAN、IIC、IIS、SPI、Reset、Switch信号的脉宽、幅值、边沿、建立时间、保持时间等参数,导出一致性测试报告。
